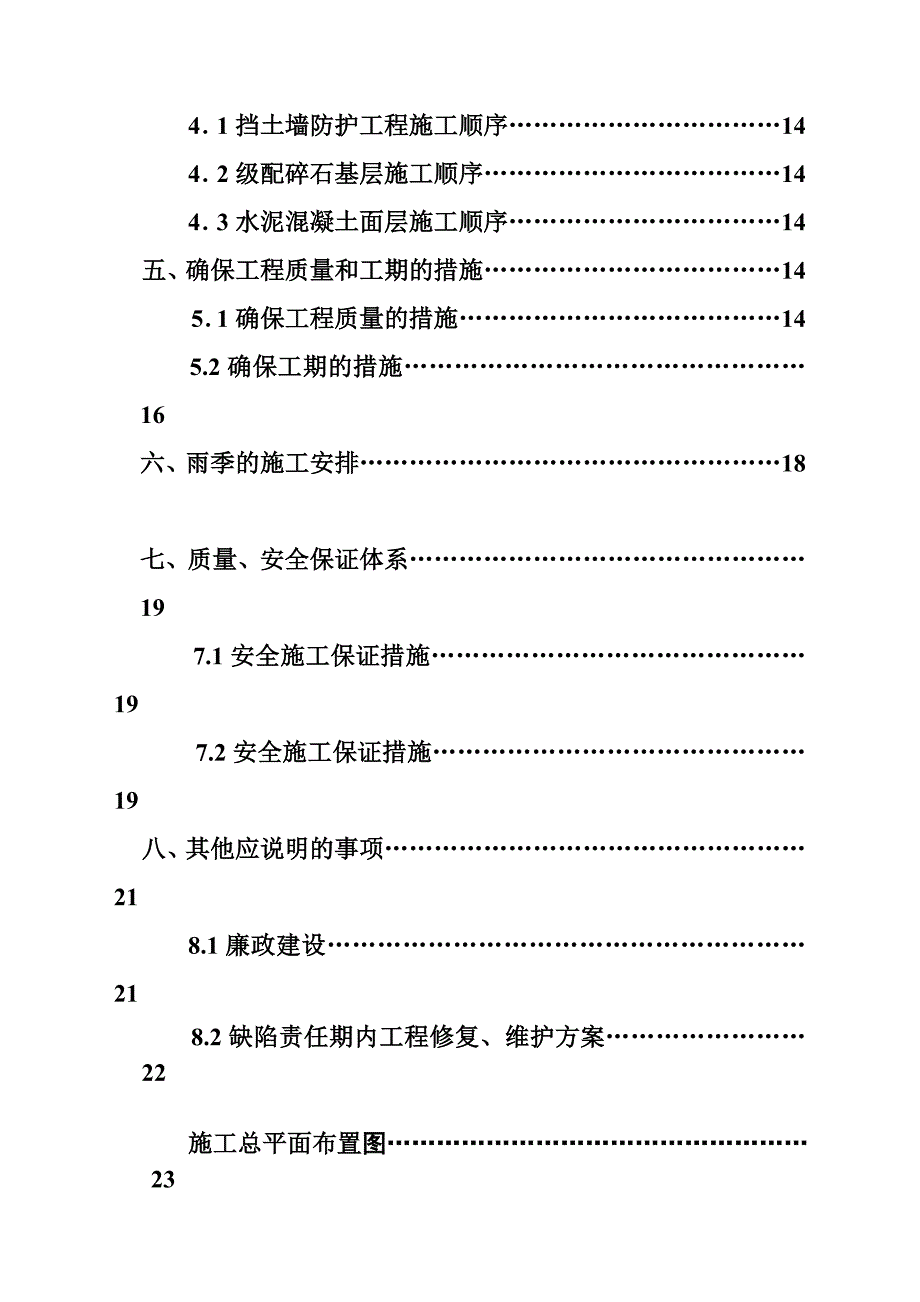

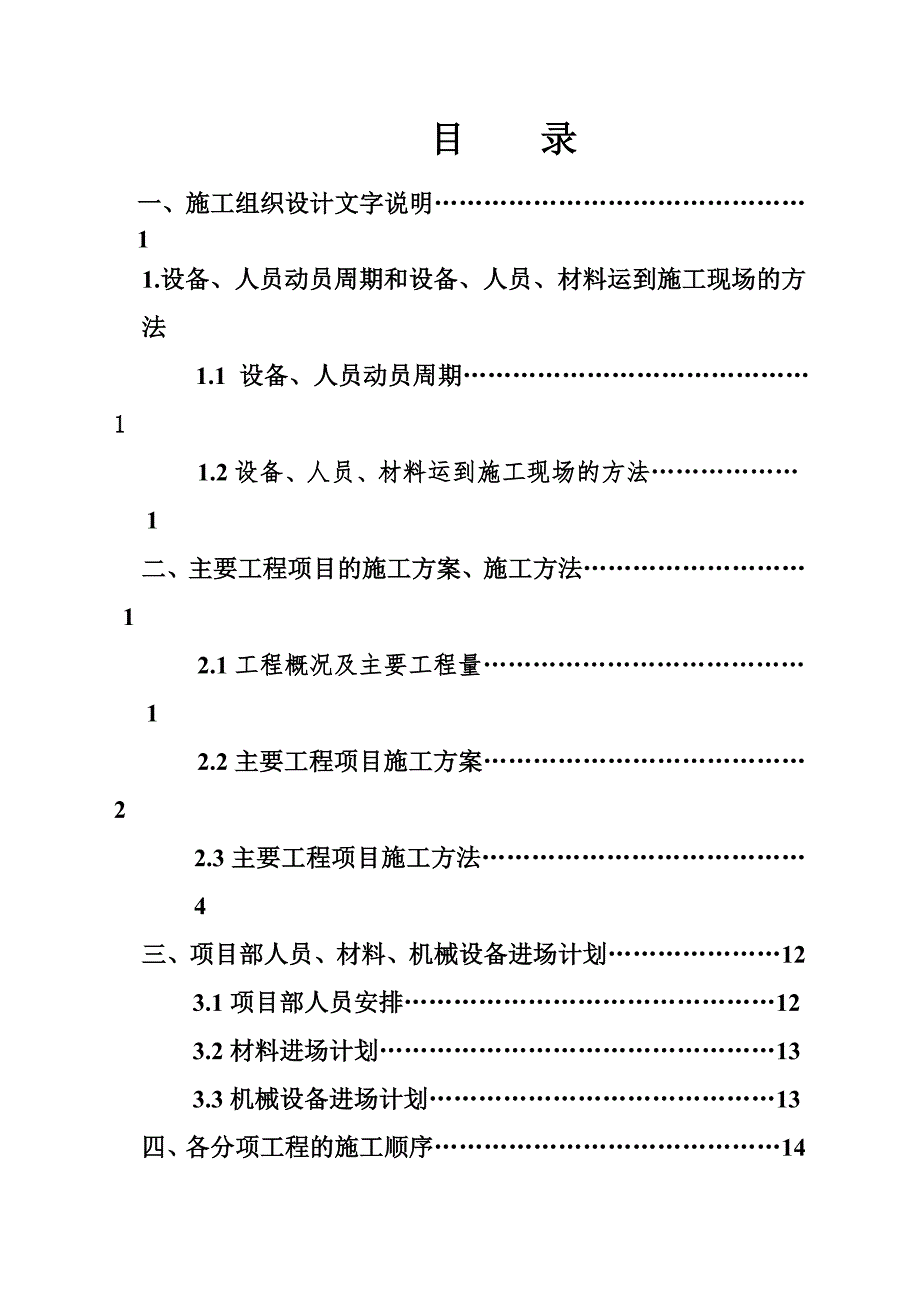

1、目 录一、施工组织设计文字说明11.设备、人员动员周期和设备、人员、材料运到施工现场的方法 1.1 设备、人员动员周期11.2设备、人员、材料运到施工现场的方法1二、主要工程项目的施工方案、施工方法12.1工程概况及主要工程量12.2主要工程项目施工方案22.3主要工程项目施工方法4三、项目部人员、材料、机械设备进场计划123.1项目部人员安排123.2材料进场计划133.3机械设备进场计划13四、各分项工程的施工顺序1441挡土墙防护工程施工顺序1442级配碎石基层施工顺序1443水泥混凝土面层施工顺序14五、确保工程质量和工期的措施1451确保工程质量的措施145.2确保工期的措施16六、

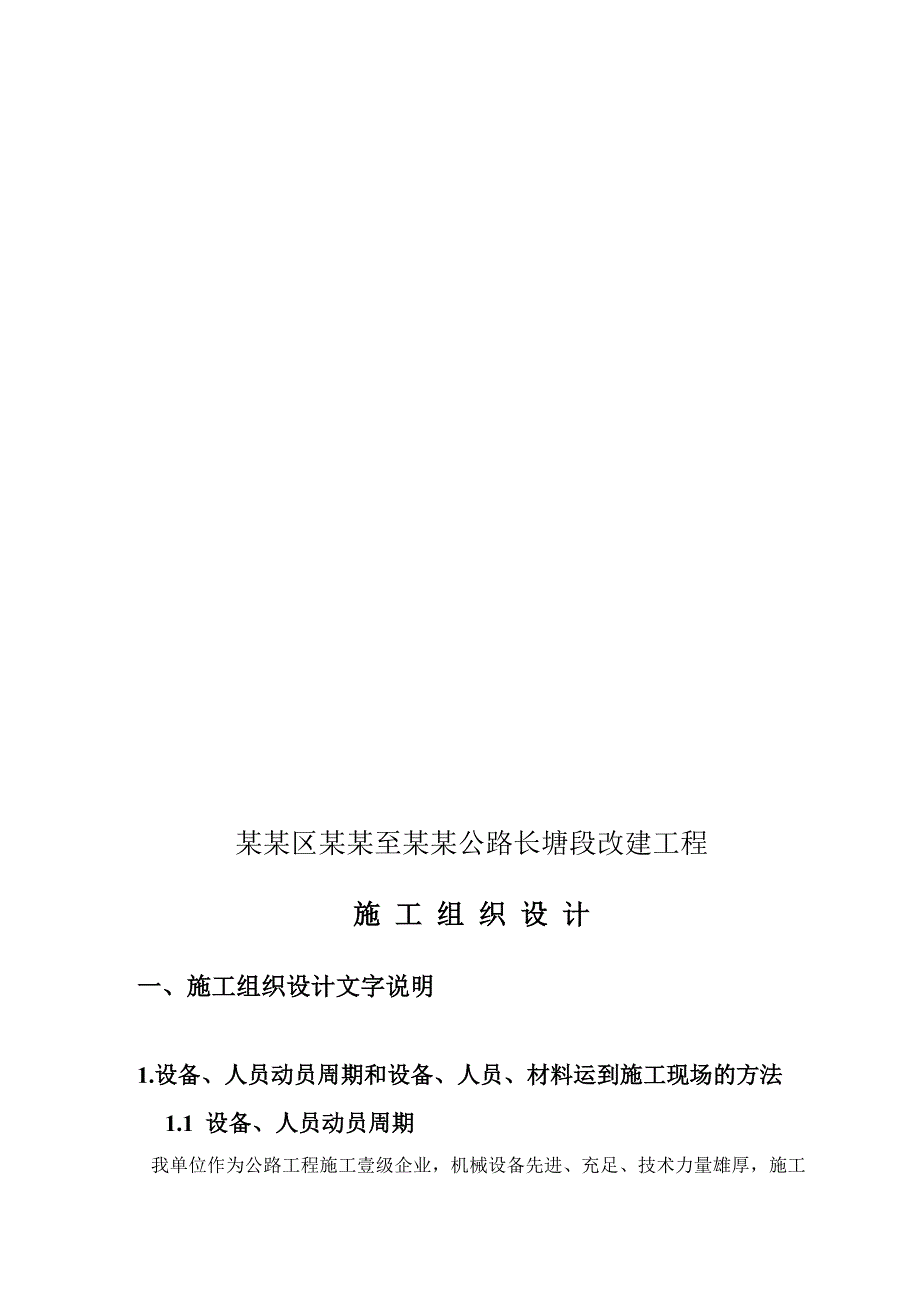

2、雨季的施工安排18七、质量、安全保证体系197.1安全施工保证措施197.2安全施工保证措施19八、其他应说明的事项218.1廉政建设218.2缺陷责任期内工程修复、维护方案22施工总平面布置图23某某区某某至某某公路长塘段改建工程施 工 组 织 设 计一、施工组织设计文字说明1.设备、人员动员周期和设备、人员、材料运到施工现场的方法1.1 设备、人员动员周期我单位作为公路工程施工壹级企业，机械设备先进、充足、技术力量雄厚，施工队伍经验丰富、稳定、专业。根据业主对本标段工程质量、工程进度及完成各项施工任务的要求，我单位已安排落实机械设备的维修、保养,并做好了工程技术人员、管理人员、机手、施工队
3、伍的组织动员工作。一旦开工，根据工程施工计划所需机械及人员在一周内即可进驻施工现场。 1.2设备、人员、材料运到施工现场的方法我单位接到中标通知书，便立即将在本单位驻地待命的工程技术人员、管理人员、后勤机手人员送往工地，并立即组建项目经理部，制定和完善各种管理制度。主要大型机械设备用平板拖车运到施工现场。根据投标前的现场调查，施工用的主要材料：碎石、砂可在隆源石场采购，水泥路面用的水泥在某某水泥厂采购，钢筋和沥青可从南宁购买。二、主要工程项目的施工方案、施工方法2.1工程概况 a、工程概况： 某某区某某至某某公路长塘段改建工程起点（桩号K11+942），位于某某与青 秀区交界处，终点（桩号K1
4、8+540）位于某某至某某公路长塘道班附近，接现状水泥路。路线全长6.598公里。（1）公路等级：四级公路 （平原微丘） （2）计算行车路线速度： 20公里/小时（3）路基：宽度7.5米，含土路肩每边宽0.5米。（4）路面；砼面板宽6.5米，厚22厘米；级配碎石基宽7.1米，厚15厘米。（5）桥涵设计荷载；旧的维持原设计；本次新设计荷载公路级。b、地形 地貌本路线通过的地域地形较简单，大部分上下起伏不大；全线经过地段均属亚粘性土，无不良地质构造，主要是通过旱地、坡地和山地等。路基比较稳定。2.1.1主要工程量1：水泥混凝土面板厚22cm42887m22：级配碎石基层厚15cm46846m23：
5、砌筑挡土墙62m4：土边沟3167m25：土路肩6598m26：交通标志设施工程28块2.2主要工程项目施工方案对了解本路段主要的施工项目、数量及其具体工程概况后，我公司根据实际情况，结合类似工程施工实践经验对该路段作如下施工方案的布置如下：把本工程划分为两个施工段（K11+942K15+200、K15+200K18+540）,本工程因为工期紧、任务重，所以采取平行施工模式，两个施工队同时施工。表2.2a 主要项目施工方案设计表施工 项目主要机械设备配置人工配置进料计划简述方案简述计划进度清理路基及边沟PC-160挖掘机2台自卸卡车4辆分二个工作面进行。500米/天砌筑挡土墙PC-160挖掘机
6、1台自卸卡车3辆8挡土墙片石、砂、水泥在附近的石场采购分一个工作面进行。8天完成级配碎石基层PC-160挖掘机2台18T振动压路机1台8T洒水车2台12碎石基层7026m3，开工时开始备料，1000 m3/天，7天备完。全幅铺筑，两头同时进行全幅500m/天水泥混凝土面层1000L强制搅拌机1台，三辊轴摊铺机2台，运输车8台，刻纹机2台12水泥路面42887m2，所有的砂石料在10天内备完。半幅铺筑，交错施工，强制搅拌机拌和、三辊轴摊铺机配合人工铺筑，刻纹机刻纹。半幅500m/天交通标志设施振动棒、木模板、切割机、手扶托拉机1台4在南宁采购质量合格的交通标志牌6天做好交通标志墩座及安装安装10
7、块/ 天土路肩8m3自卸汽车两辆8在附近的地段取土人工整平全幅800m/天表2.2b工程进度计划横道图表2.2.1施工前的准备工作我单位一接到业主的中标通知书,便立即组织工程技术人员先行进场,着手熟悉施工图纸，进行路基施工的测量放样以及土工试验各项数据的收集、各项配合比试配。同时安排后勤人员落实包括住房、办公、试验、生活、库料场、拌和场等各项驻地建设工作。 2.2.2级配碎石基层施工方案（1）工期的安排：计划从某某年4月24日开工，预计某某年5月5日完成，共12天。（2）工作面的布置：根据路槽整修的施工进度，计划在部分路段路槽验收合格后，开始进行级配碎石垫层的施工。（3）人员、机械的配置：配备
8、路面工程师1名，现场施工员2名；两个施工队伍同时作业，每个施工队伍固定工人6人；配置PC120挖掘机2台、运输车6台、16t振动压路机1台、8t洒水车2台等机械设备。2.2.3水泥混凝土面层施工方案（1） 工期的安排：计划从某某年5月6日开工，某某年5月30日完成，共25天。（2）工作面的布置：根据级配碎石基层的施工进度，验收合格后，两个施工队伍同时进行交叉作业，开始进行水泥混泥土面层的施工。（3）人员、机械的配置： 配备路面工程师1名，现场施工员2名；两个施工队伍12人；配置装载机1台、运输车8台、1000L强制式搅拌楼1台、三辊轴摊铺机2套、排振2套、刻纹机2台。2.3主要工程项目施工方法
9、2.3.1级配碎石基层施工方法 准备材料我公司严格按照技术规范要求，加工、采购符合质量要求的材料，并取样委托中心试验或监理工程师确认的试验室进行材料的标准试验，试验结果提交监理工程师审批，未经批准的材料不得进场，未经批准的集料不能施工。施工现场的准备对铺设路段报请监理工程师验收，做好中桩、边桩，每10米一桩的测量放样。并将路槽验收各项资料上报监理工程师批复，待级配碎石基层下开工令，方可施工。试验路段的铺装我单位在施工时，计划铺筑200m的试验路段，充分掌握混合料的质量和稳定性以及机械是否满足运输、摊铺和压实的要求，更要掌握压实方法、压实机械类型、工序、压实系数、碾压遍数和压实厚度、最佳含水量等
10、，作为今后施工现场控制的依据。养护实验路段试验数据掌握后，就可以大规模按照施工计划向前施工，当基层达到密实度后，停止碾压、封闭交通并洒水养护。级配碎石基层施工工艺框图准 备 工 作施 工 放 样未筛分碎石和细骨料在料场加水拌和运输和摊铺未筛分碎石洒水使碎石湿润运输和撒布细骨料拌和并补充洒水运到现场摊铺整 型碾 压质量检查竣工验收进入下道工序2.3.2水泥混凝土面层施工方法1、测量放样根据设计图纸放出路中心线及路边线，如采用立模施工要沿模板中心线每隔5米测一点高程，并检查基层标高和路拱横坡，在路中心线上一般每20m 应设一中心桩，还应在胀缩缝、曲线起迄点和纵坡转折点处设中心桩。主要中心桩分别固定
11、在路定在路旁稳固位置上。放样时，应检查基层的宽度是否比混凝土板每侧宽出30cm ，不满足上述要求时，应报监理工程师决定。临时水准点应设于路线两旁固定建筑物或另设临时水准桩，每隔100m 左右设置一个，不宜过长，以便于施工时就近对路面进行标高复核。2、.材料准备及其性能检验根据施工进度计划，在施工前分批备好所需要的各种材料（包括水泥、砂、石料及必要的外加剂），并有实际使用时核对调整。对已选备的砂和石料抽样检测含泥量、级配、有害物质含量、坚固性；对石子还应抽检其强度、针片状颗粒含量和磨耗等。如含泥量超过允许值，应提前12d 冲洗或过筛至符合规定为止，若其它项目不符合时，应另选料或采取有效的补救措施
12、。已备水泥除应查验其出厂质量报告单外，还应逐批抽验其细度、凝结时间、安全性及3d、 7d 和28d 的强度等是否符合要求。为节省时间，可采用2h 压蒸快速测定方法测定推算。受潮结块的水泥禁止使用，另外，新出厂的水泥至少要存放一周后才可使用。外加剂按其性能指标检验，并须通过试验判定是否适用。3、.混合料配合比检验与调整混凝土施工前必须检验基设计配合比是否合适，如不合适，应及时调整。(a )和易性（工作性）检验与调整。按设计配合比取样试拌，测定其坍落度，必要时还应通过试铺实地检验。(b )强度的检验。按工作性符合要求的配合比，成型混凝土抗折及抗压试件，养生28d 后测定强度，或压4d 蒸气快速测定
13、强度后推算28d 强度。强度较低时，可采用提高水泥标号、降低水灰比或改善集料级配等措施。除进行上述检验外，还可以选择不同用水量、不同水灰比、不同砂率或不同集料级配等配制混合料，通过比较，从中选出经济合理的方案。施工现场砂和石子的含水量经常变化，必须逐班测定，并调整其实际用量。4、安设模板基层检验合格，即可安设模板宜采用钢模，长度34m ，接头处应有牢固拼装配件，装拆应简易。模板高度应与混凝土面层板厚度相同。模板两侧用铁钎打入基层。模板的顶面与混凝土板顶面齐，并应与设计高程一致，模板底面应与基层顶面紧贴，局部低洼处（空隙）要事先用水泥浆铺平并充分夯实。模板安装完毕后，宜再检查一次模板相接处的高差和模板内侧是否有错位和不平整等到情况，高差大于3mm 或有错位和不平整的模板应拆去重新安装。如果正确，则在侧面铺一层薄膜，以便拆模。5、混凝土的拌和与运输（1）混凝土采用40m 3/h 拌和站搅拌。搅拌站应合理布置拌和机和砂石、水泥等到材料的堆放地点，力求提高拌和机生产率。拌制混凝土的
