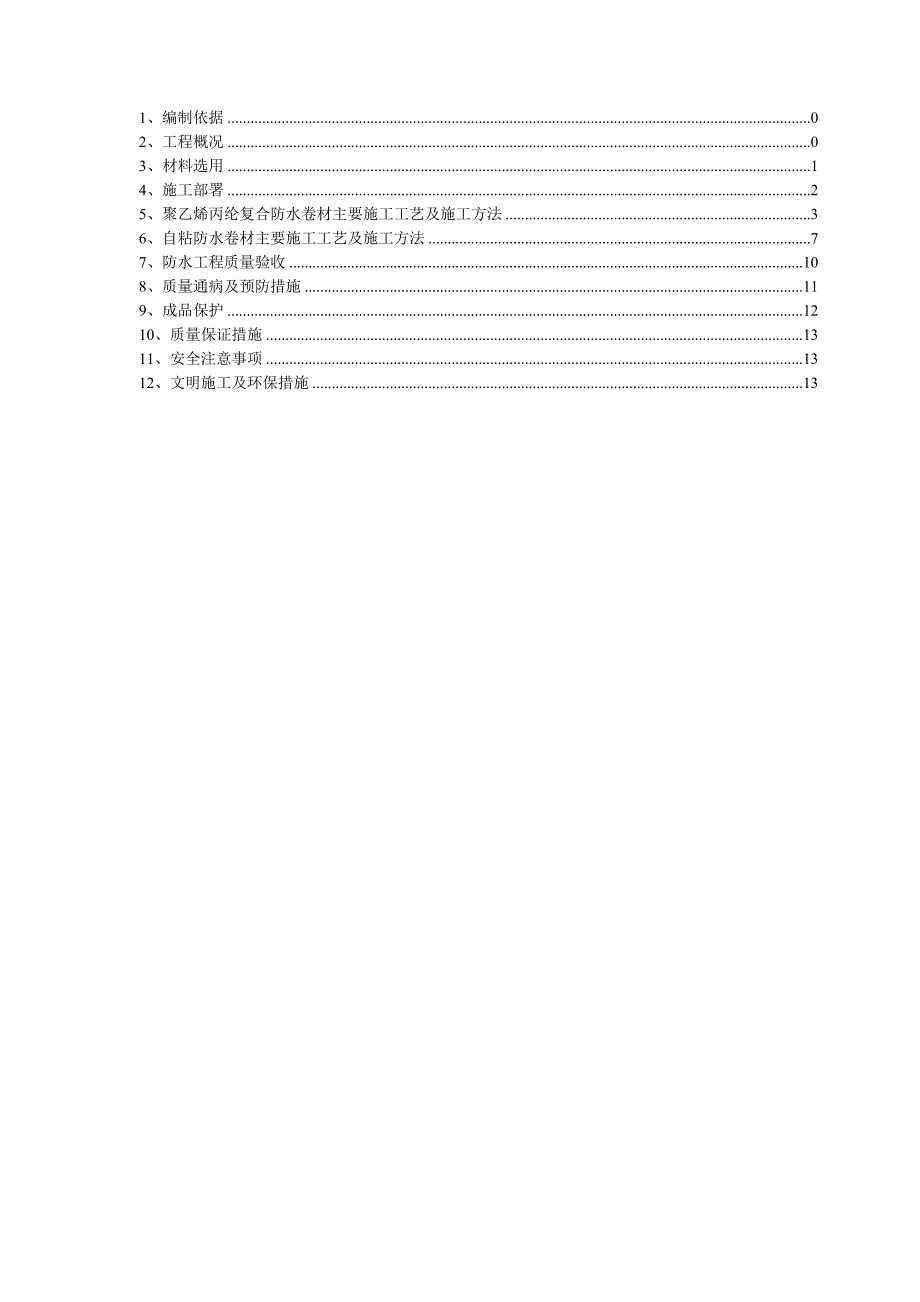

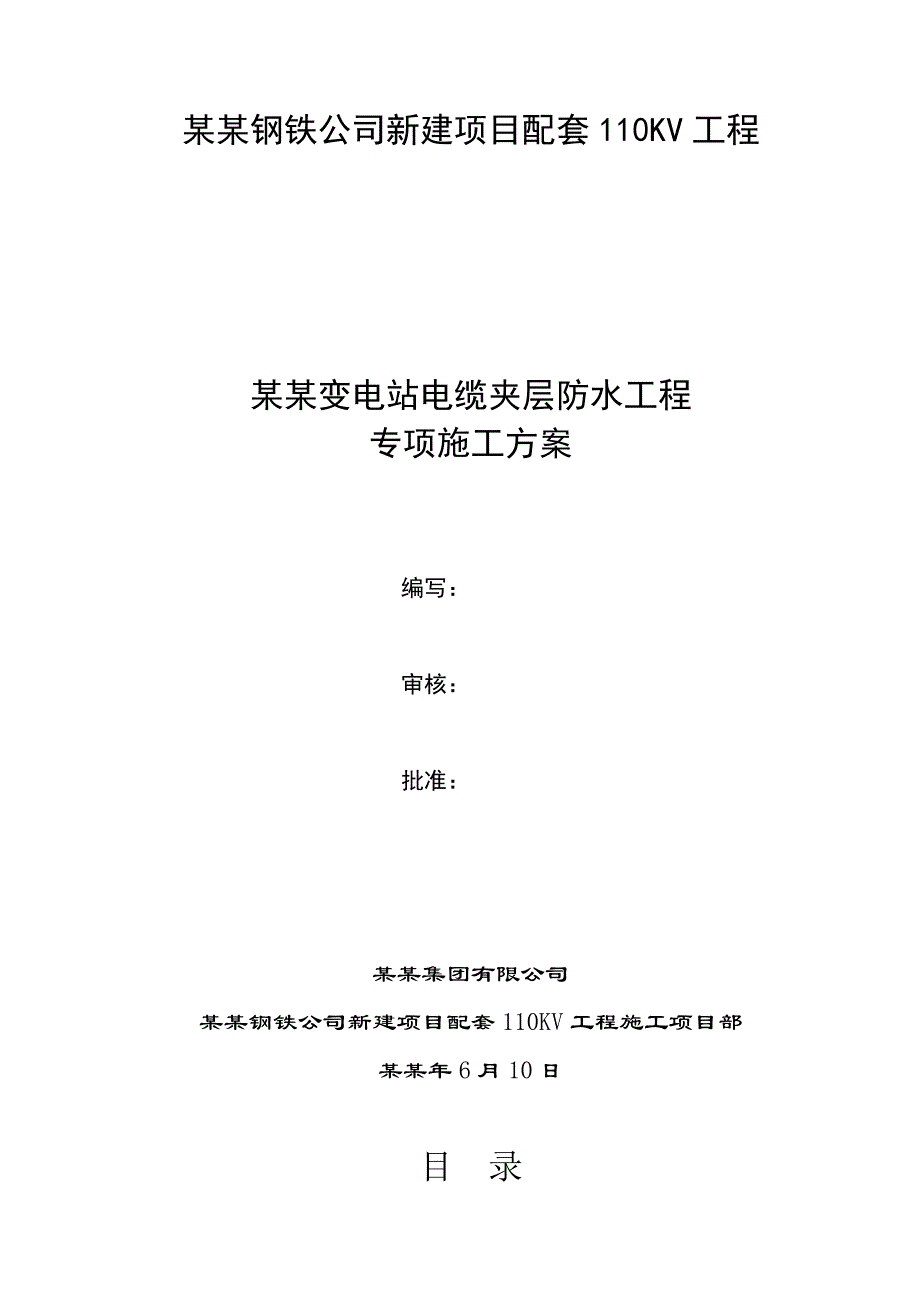

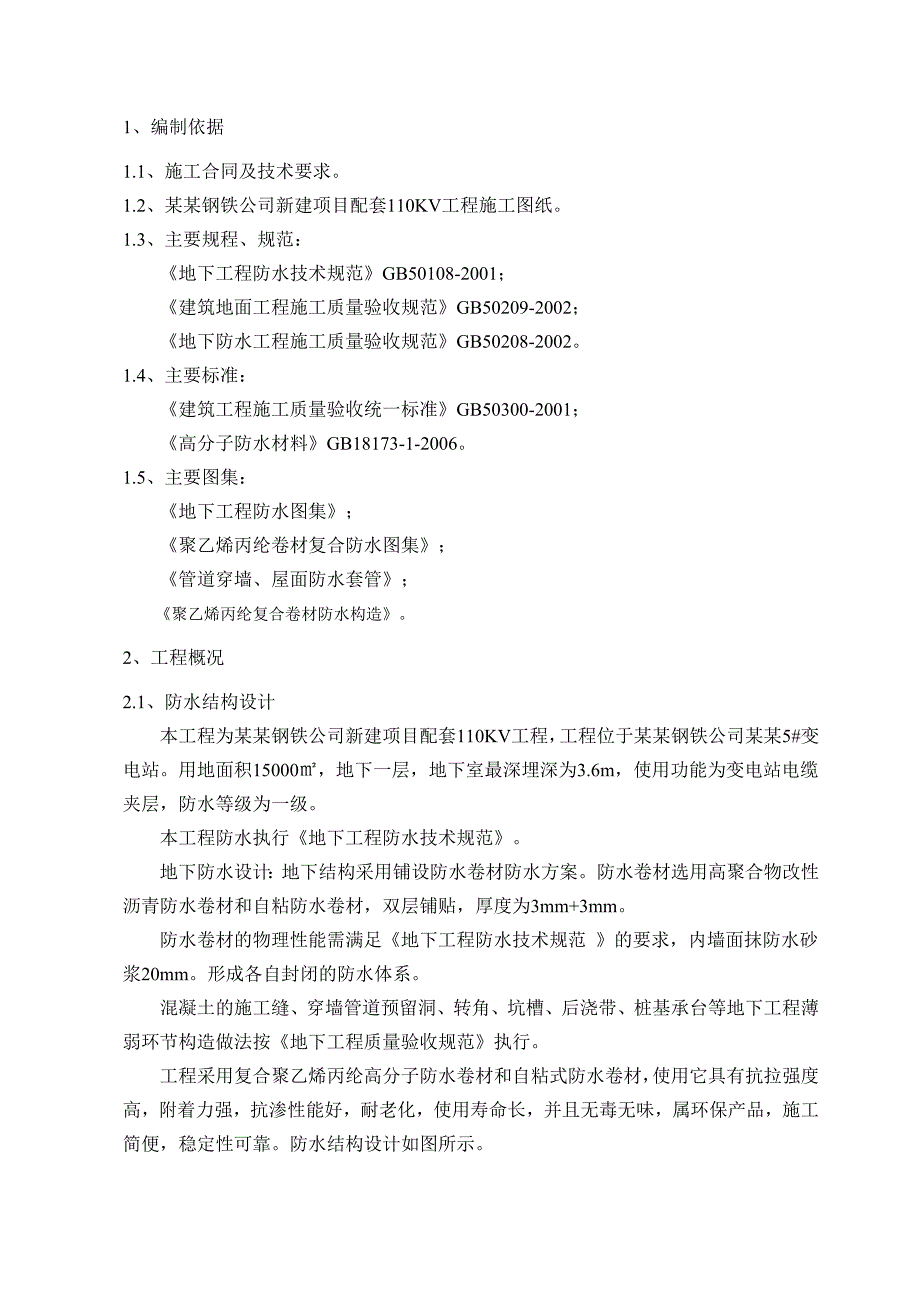

1、某某钢铁公司新建项目配套110KV工程某某变电站电缆夹层防水工程专项施工方案编写：审核：批准：某某集团有限公司某某钢铁公司新建项目配套110KV工程施工项目部某某年6月10日目 录1、编制依据02、工程概况03、材料选用14、施工部署25、聚乙烯丙纶复合防水卷材主要施工工艺及施工方法36、自粘防水卷材主要施工工艺及施工方法77、防水工程质量验收108、质量通病及预防措施119、成品保护1210、质量保证措施1311、安全注意事项1312、文明施工及环保措施131、编制依据1.1、施工合同及技术要求。1.2、某某钢铁公司新建项目配套110KV工程施工图纸。1.3、主要规程、规范：地下工程防水技术
2、规范GB50108-2001；建筑地面工程施工质量验收规范GB50209-2002；地下防水工程施工质量验收规范GB50208-2002。1.4、主要标准：建筑工程施工质量验收统一标准GB50300-2001；高分子防水材料GB18173-1-2006。1.5、主要图集：地下工程防水图集；聚乙烯丙纶卷材复合防水图集；管道穿墙、屋面防水套管；聚乙烯丙纶复合卷材防水构造。2、工程概况2.1、防水结构设计本工程为某某钢铁公司新建项目配套110KV工程，工程位于某某钢铁公司某某5#变电站。用地面积15000，地下一层，地下室最深埋深为3.6m，使用功能为变电站电缆夹层，防水等级为一级。本工程防水执行地
3、下工程防水技术规范。地下防水设计：地下结构采用铺设防水卷材防水方案。防水卷材选用高聚合物改性沥青防水卷材和自粘防水卷材，双层铺贴，厚度为3mm+3mm。防水卷材的物理性能需满足地下工程防水技术规范 的要求，内墙面抹防水砂浆20mm。形成各自封闭的防水体系。混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带、桩基承台等地下工程薄弱环节构造做法按地下工程质量验收规范执行。工程采用复合聚乙烯丙纶高分子防水卷材和自粘式防水卷材，使用它具有抗拉强度高，附着力强，抗渗性能好，耐老化，使用寿命长，并且无毒无味，属环保产品，施工简便，稳定性可靠。防水结构设计如图所示。2.2、工程做法：地下电缆夹层：混凝土为普
4、通混凝土，防水施工均应按地下工程防水施工技术规范GB50108-2001达到一级标准；聚乙烯丙纶符合防水卷材按聚乙烯丙纶复合卷材防水构造施工。自粘式防水卷材按自粘式卷材防水构造施工。各设备管线横向穿越地下室侧墙板时，严格按规范的穿墙防水套管施工。3、材料选用3.1、选用材料聚乙烯丙纶350克防水卷材，GB18173-1-2006标准防水卷材；自粘防水卷材2mm厚。3.2、辅助材料专用胶、水泥、水。3.3、材料进场复试全部选用同一生产厂家的统一等级的产品，抽取5卷进行规格尺寸和外观质量检验，进行复试的卷材将卷材切除距外层卷头300mm后，顺纵向切取1000mm*1000mm的两块，一块作物理性能
5、检验用，另一块备用。3.4、材料保存进场后应放置于室内，立放，避免雨淋。4、施工部署4.1、技术准备4.1.1、领会施工图纸，认真熟悉标准、规范及图集的相关技术要求及细部作法，制定合理的施工技术方案，确保施工技术方案正确性与可行性。 4.1.2、施工前，组织施工操作人员进行技术及质量通病预防的交底，详细交代具体的施工做法、注意事项以及质量要求等。4.2、劳动力准备：根据现场实际施工进度准备2-3个班组，每班组约15人。由项目部统一协调，以满足工程进度要求。4.3、材料、机具设备准备根据施工现场实际情况，组织好施工材料和机具设备的进场及存放，并由专人进行协调管理，保证满足工程进度需要。（详见下表
6、）主要材料、机具设备表序号材料、设备名称规格型号单位数量工作状况备 注1聚乙烯丙纶防水卷材350克卷100合格估算2自粘防水卷材2mm厚卷100合格3粘接剂吨1合格4聚氨酯胶及聚氯乙烯胶泥kg100合格接缝专用5电动搅拌器台2合格大功率低转速6台称100kg个2合格7滚刷300mm个10合格8毛刷100mm个5合格9橡胶刮板个10合格10裁纸刀个5合格11小型刮刀个5合格12清扫工具个10合格扫帚及铲刀13搅拌容器50-100L个2合格注：为保证工程顺利进行，具体数量根据现场需求进行合理调配。4.4、施工组织管理本工程的施工应严格贯彻执行项目管理法，科学合理的安排施工，充分利用各种有利因素，创
7、造安全文明的施工环境，确保施工质量达到合同要求。4.5、劳动力计划根据施工技术、质量、进度的要求，确定劳动力需要量，合理确定工人技术等级比例，确保实现劳动组合优化。4.6、施工部署根据项目施工总进度计划采取适当分段、分区组织施工，确保满足节点工期要求。5、聚乙烯丙纶复合防水卷材主要施工工艺及施工方法5.1、工艺流程基层处理基层验收配置粘接剂（随用随配）阴阳角卷材附加层管道根部处理底板卷材外墙短边预留卷材保护层施工主体结构施工具备防水施工条件拆除外墙临时保护墙揭开预留层卷材并清理外墙外立面修理整平基层验收阴阳角附加层管道根部处理外墙立面卷材粘贴检查验收及相关资料归档铺设保护层5.2、施工条件5.
8、2.1基层必须抹平、坚实、牢固，无空鼓、起砂、麻面等缺陷；5.2.2 基层若高低不平或凹坑较大时，应用水泥砂浆进行找平处理；5.2.3 平立面交接处的阴阳角均应做成均匀一致、平整光滑的圆角，圆弧半径不小于100mm；5.2.4突出基层表面的尖锐硬物、砂浆疙瘩等铲除，穿墙螺栓割除后应使其表面低于墙面约 10mm，并将尘土杂物清除干净，阴阳角、管道根部等处仔细清理，若有不同污渍、铁锈等，应以钢丝刷、溶剂等清除干净；5.2.5 穿出基层的构件安装完毕后方可进行防水施工；5.2.6、基面不能有明水，如果非常干燥，需在基面表层喷水保温。5.3、施工操作要点及技术要求5.3.1、 复合卷材施工温度适宜在5
9、以上25以下进行，雨天禁止施工，施工中遇雨应做好防水措施，粘贴后的卷材防止被风刮起，可用重物压住。5.3.2、 基层表面含水量宜在30-50%之间，如果过于干燥应喷洒水直到合格。5.3.3、 彻底清理干净找平层表面，同时清理卷材施工现场。5.3.4、 打开卷材，认真检查，合格证应该保留，同时看卷材是否在运输搬运过程中造成损坏。5.3.5、 防水层施工之前，应按图纸要求先做好细部构造附加层（阴阳角、管道根部、施工缝接头处）5.3.6、 防水主、辅料的施工要求配置水泥粘接剂：可按3：6：1的体积比（水：425普通硅酸盐水泥或107、801等建筑胶）进行配制。配比方法：先将胶粉放入容器内，再加水泥搅
10、拌，搅拌至均匀无凝块、无沉淀、搅拌成糊状流体即可使用。制成的胶粘剂应在四小时内用完。5.3.7、特殊部位的处理（1）卷材收头处理卷材收头是卷材防水层的关键部位，处理不好极易张口，翘边，脱落。（2）阴阳角处理在阴阳角处，先铺贴增强附加层，附加层宽度为500，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不应小于100，对于穿墙杆处应先做附加层两遍，而后再大面积施工。5.3.8、涂胶与铺设卷材注意事项（1）水泥粘结剂涂刮后应随即铺好卷材，防止时间过长胶中的水分散失影响粘结质量。（2）用刮板排气刮实卷材的同时应注意检查卷材下面有无硬性颗粒及其他物质将卷材垫
11、起，如有应将其取出重新粘结，已铺设完的防水层在水泥素浆具备一定强度前，避免人员在上部来回踩踏，以免卷材起鼓，防水层验收合格后，尽快进行下道工序的施工。（3）卷材必须平整粘贴于找平层上，不得打皱，翘边，粘贴面积应达90%以上。（4）卷材施工温度高于20摄氏度，应立即向施工后的卷材表面喷水降温和遮盖养护，防水卷材变形起鼓。阴阳角细部作法如下图所示。管道及穿墙管道部位作法如下图所示。5.3.9、按实际情况自行确定。粘贴前，在敷设部位将卷材预放约3到12米，找正方向后，在中间处固定，将卷材始端卷至固定处，涂胶粘敷，再将预放的卷材卷回至已粘贴好的位置，连续向前涂胶敷设，立面卷材粘贴必须纵向粘贴，自上向下
12、对正，自下向上排气压实，要求基层与卷材同时涂胶，卷材满粘。敷设卷材下面不允许有在硬性颗粒及杂质，以免损坏卷材。5.3.10、粘接剂敷设的方法：首先将已配制好的胶用小容器倒在预粘处的基层上，胶料要连续适量用刮板刮至均匀，厚度应保持在1mm以上，然后敷没卷材并用另一刮板排气压实，排出多余胶粘剂，施工人员要细心，涂胶厚度要均匀，卷材应贴牢。无空鼓、打皱、粘贴面积应达到90%以上。5.3.11、卷材采用搭接法铺贴，卷材搭接缝宽度：长边与短边均为100mm，上下层、相邻两幅卷材的搭结缝及主防水层与附加层搭接缝应错开1/3幅宽以上，搭接处用聚氨酯胶封边。5.3.12、 一般细部附加处理：在阴阳角处，先铺贴
13、增强附加层，附加层宽度为500，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不得小于100；对于穿墙管洞处应先做附加层两遍，而后再大面施工时，对洞口处剪成四瓣插入洞内粘贴，待管道安装完成后再用密封膏对管周缝隙进行填充封闭；底板立面挡土墙采用先刷粘接剂紧跟着铺贴卷材，在用刮板从下向上刮贴，已达到粘接剂均匀密实；挡墙上部第一遍预留300宽，第二步预留500宽，以便于墙面施工时搭接。5.3.13、施工后应重点检查管道根部，若发现不能满足防水功能，应采取增加补强层。补强材料可用聚氨酯、改性沥青等，补强面积从补强部位边缘自外延伸不小于100mm，补强厚度为3
14、-7mm，可根据材料确定。 5.3.14、施工完成自检合格后报请监理及建设方按照相关标准及规范验收合格后方可进入下一道工序施工。5.4、卷材施工注意事项：5.4.1、粘接剂涂刷后应随即铺贴卷材，防止时间过长胶中的水分散失，影响粘结质量。5.4.2、涂粘接剂时，要在卷材的搭接处涂满，保证接缝粘接质量。5.4.3、敷设卷材时，必须保证搭接宽度，长边、短边均为100mm，相邻短边接缝应错开排列 （距离应大于1m）。附加层接缝必须与防水层接缝错开0.3m以上的距离。5.4.4、刮板排气粘实的同时应注意检查卷材下有无硬性颗粒及其它物质将卷材垫起，如有应取出重新粘贴。5.4.5、卷材应平整粘贴于找平层上，不得有打皱现象。如打皱无法纠正，应断开按接缝处理。5.4.6、接缝与卷材粘贴同时进行，压合后再涂刷聚氨酯接缝胶，封边胶涂刷厚度0.8-1.00mm，涂刷宽度从卷材边缘向两边各延伸30mm（注意：接缝的两个面涂胶厚度要均匀一致，不能有露底现象，粘合后应详细检查有无打皱、翘边、空鼓现象，不合格处应及时处理）。5.4.7、两层卷材之间用801胶与水泥混合配置的水泥接缝胶粘贴。敷设上层卷材与下层卷材操作相同，敷设上层卷材的方向应平行于下层卷材的敷设方向，长边接缝相错半幅。5.5、防护层的施工与操作：
