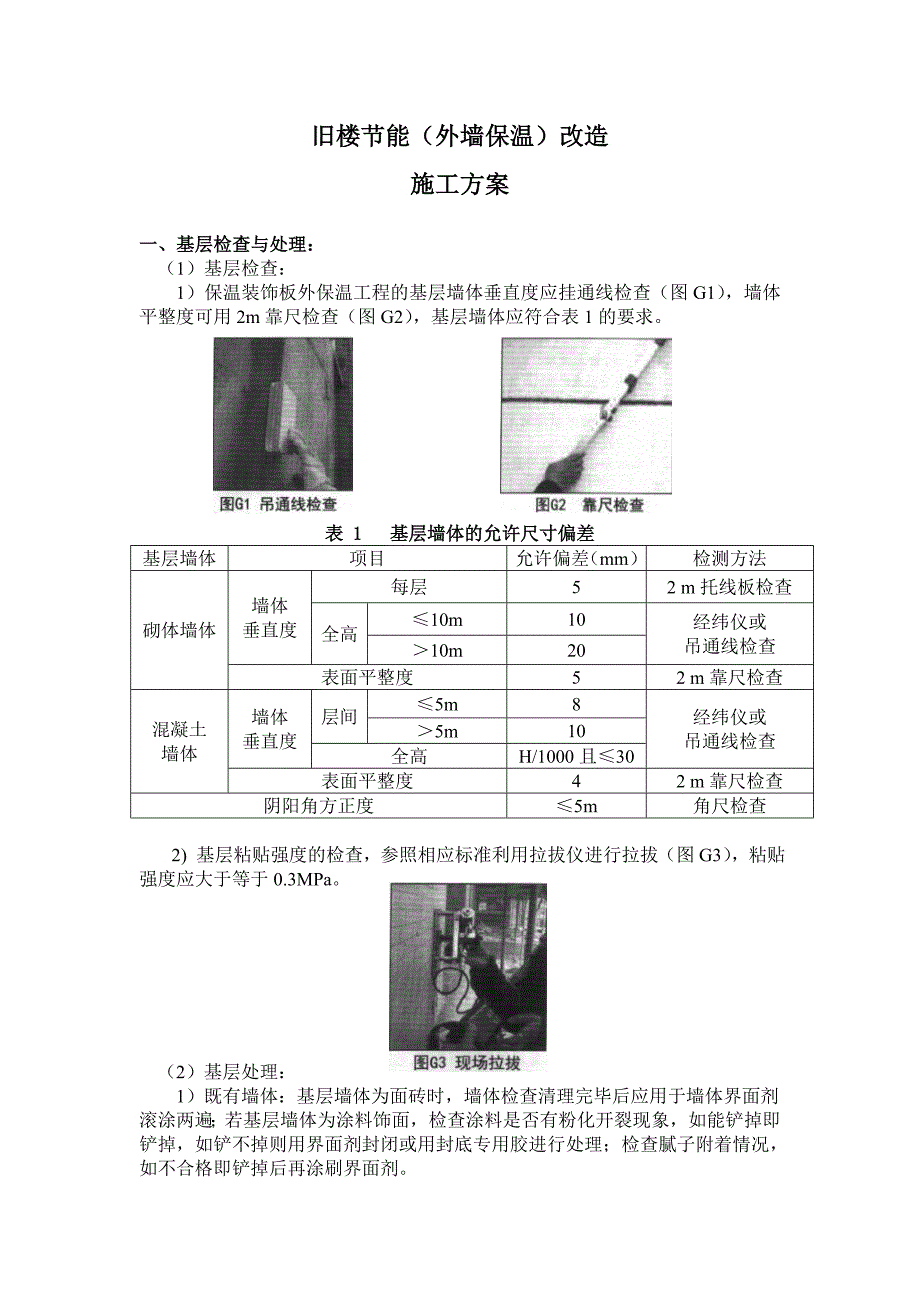

1、旧楼节能（外墙保温）改造施工方案一、基层检查与处理：（1）基层检查：1）保温装饰板外保温工程的基层墙体垂直度应挂通线检查（图G1），墙体平整度可用2m靠尺检查（图G2），基层墙体应符合表1的要求。 表 1 基层墙体的允许尺寸偏差基层墙体项目允许偏差（mm）检测方法砌体墙体墙体垂直度每层52 m托线板检查全高10m10经纬仪或吊通线检查10m20表面平整度52 m靠尺检查混凝土墙体墙体垂直度层间5m8经纬仪或吊通线检查5m10全高H/1000且30表面平整度42 m靠尺检查阴阳角方正度5m角尺检查2) 基层粘贴强度的检查，参照相应标准利用拉拔仪进行拉拔（图G3），粘贴强度应大于等于0.3MPa。

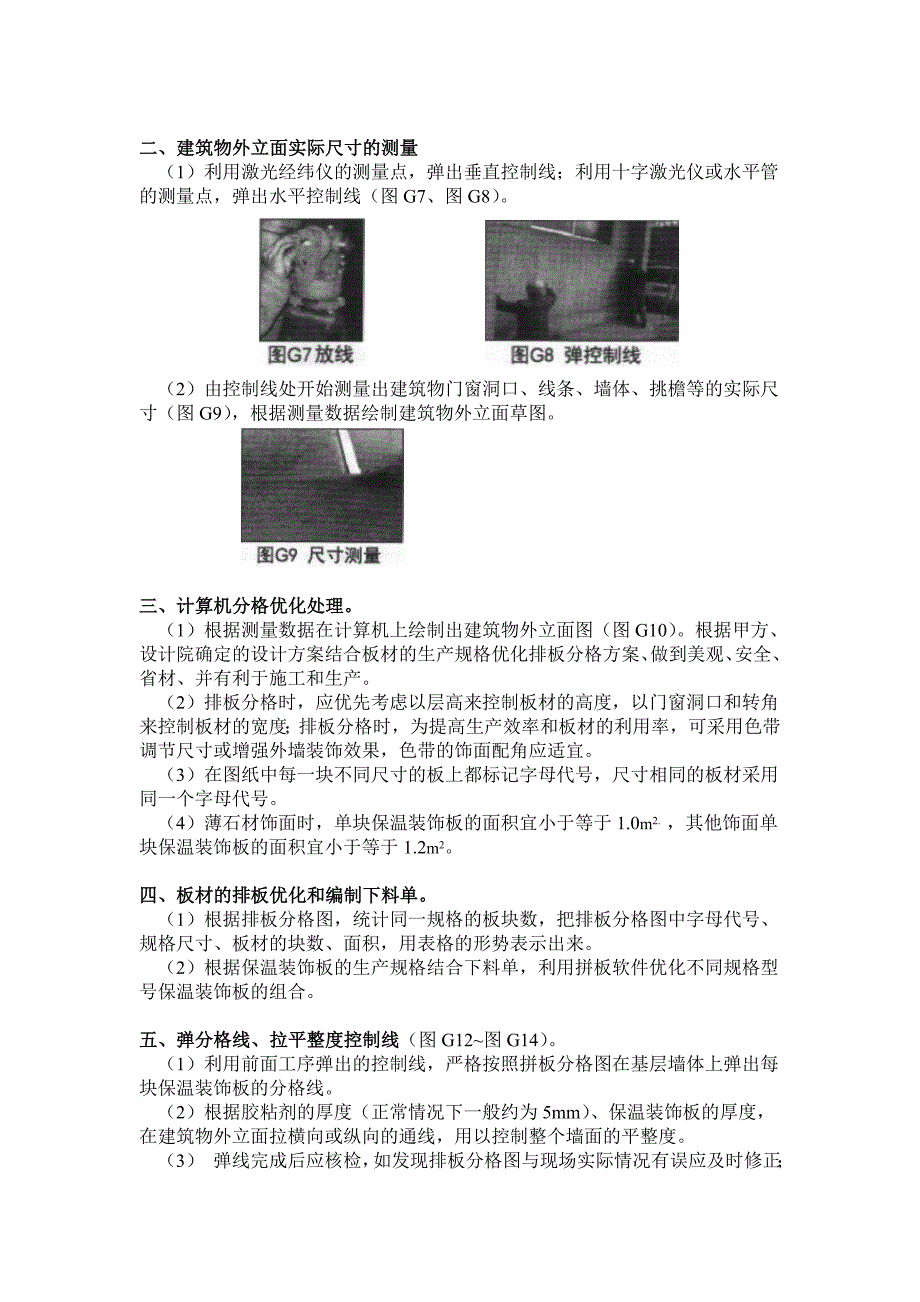

2、（2）基层处理：1）既有墙体：基层墙体为面砖时，墙体检查清理完毕后应用于墙体界面剂滚涂两遍；若基层墙体为涂料饰面，检查涂料是否有粉化开裂现象，如能铲掉即铲掉，如铲不掉则用界面剂封闭或用封底专用胶进行处理；检查腻子附着情况，如不合格即铲掉后再涂刷界面剂。 二、建筑物外立面实际尺寸的测量（1）利用激光经纬仪的测量点，弹出垂直控制线；利用十字激光仪或水平管的测量点，弹出水平控制线（图G7、图G8）。 （2）由控制线处开始测量出建筑物门窗洞口、线条、墙体、挑檐等的实际尺寸（图G9），根据测量数据绘制建筑物外立面草图。 三、计算机分格优化处理。（1）根据测量数据在计算机上绘制出建筑物外立面图（图G10）
3、。根据甲方、设计院确定的设计方案结合板材的生产规格优化排板分格方案、做到美观、安全、省材、并有利于施工和生产。（2）排板分格时，应优先考虑以层高来控制板材的高度，以门窗洞口和转角来控制板材的宽度；排板分格时，为提高生产效率和板材的利用率，可采用色带调节尺寸或增强外墙装饰效果，色带的饰面配角应适宜。（3）在图纸中每一块不同尺寸的板上都标记字母代号，尺寸相同的板材采用同一个字母代号。（4）薄石材饰面时，单块保温装饰板的面积宜小于等于1.0m2. ，其他饰面单块保温装饰板的面积宜小于等于1.2m2。四、板材的排板优化和编制下料单。（1）根据排板分格图，统计同一规格的板块数，把排板分格图中字母代号、规
4、格尺寸、板材的块数、面积，用表格的形势表示出来。（2）根据保温装饰板的生产规格结合下料单，利用拼板软件优化不同规格型号保温装饰板的组合。五、弹分格线、拉平整度控制线（图G12图G14）。（1）利用前面工序弹出的控制线，严格按照拼板分格图在基层墙体上弹出每块保温装饰板的分格线。（2）根据胶粘剂的厚度（正常情况下一般约为5mm）、保温装饰板的厚度，在建筑物外立面拉横向或纵向的通线，用以控制整个墙面的平整度。（3） 弹线完成后应核检，如发现排板分格图与现场实际情况有误应及时修正；分格线的水平线和垂直线误差范围为2mm/5m。 六、材料与机具准备。（1）材料准备：根据排板分格图纸确定工程的保温面积，由
5、保温面积、单位面积的材料用量定额和板材的块数可计算出整个系统的各种组成材料用量。根据施工进度，计划每天施工消耗料量，按需分批准备妥当，材料进场后按照相关标准或规范规定的性能指标进行验收。（2） 人员与机具准备根据工程的施工工期和保温装饰板施工的人工定额确定施工人员的数量，由承建施工队的人数合理规划一定量的施工机具，并落实机具存放地和施工人员住宿等问题。（3）常用施工设备与刀具 搅拌桶、铲刀、手提式搅拌器（搅拌机）、塑料桶、切割锯、刮刀、水平管、铝合金刮刀、美工刀、冲击钻、铁锤、硅胶枪、墨斗、十字花螺丝刀、橡皮 锤、钢尺、靠尺。七、保温装饰板的安装(一)、涂料饰面一体板辅助锚固件的安装、保温装饰
6、板粘贴：（1）安装承重件（图G15）。1）以水平方向每块保温装饰板的下边线为基准线，承重件上表面与基准线对齐。用红蓝铅笔标出承重孔洞在墙面的垂直投影位置，然后取下承重件，在红蓝铅笔标记的位置钻孔，钻孔深度略大于膨胀锚栓的螺杆长度。放入膨胀管。2）将承重件表面与基准线重合，然后用螺丝刀固定螺钉。3）保温装饰板从下向上施工时，宜在粘贴保温装饰板前将其上一排的承重件安装上去。4）承重件应托住保温装饰板的面板（硅酸钙板或面砖）。每块板宜设置2个承重件。 （2）插入金属固件（图G16图G18）。1）根据图纸中金属固定件设计位置（图G16、图G17）在保温装饰板上量出每个金属固定件的安装位置。2）将金属固
7、定件平行于板面方向，插入板材侧面，使其嵌入保温装饰板的面板与保温层的结合处。（3）钻孔、放膨胀管（图G19）。1）把带有金属固定件保温装饰板放在要安装的位置，用红蓝铅笔标出金属固定件孔洞在墙面的垂直投影位置，然后取下保温装饰板。2）在红蓝铅笔标注的位置钻孔，放置膨胀套管并用铁锤轻敲入墙内。 （4）粘贴保温装饰板（图G20图G22）。1）按配比先将水置于搅拌容器中，把适量预配胶粘剂干粉料直接加入水中，搅拌均匀，达到施工需要的粘稠度，放置10min后再行搅拌一次方可使用。初凝（冬季为4h左右，夏季为2h左右）以后不得再使用。2）粘贴方式采用点框方法或条粘法，有效粘贴面积不少于50%。3）按预先进行
8、的分格设计进行安装。在承重固定安装后，将涂抹好粘胶剂的保温装饰板置于承重件上，严格控制板面平整度、垂直度和相邻板间高度，粘贴并压实，板周围挤出的胶粘剂应及时清理。4）粘贴过程板材高出的部位可在板面垫一个木方（防止敲击损坏板材），用橡皮锤轻轻的敲击垫于板面的木方，切忌用力垂直于基层墙面敲打面板。5）质量标准：表面平整度3mm/2m，分格缝平直度2mm/5m，阴阳角方正度小于等于2mm。 （5）锚固金属固定件（图G23）。1）把螺钉穿过安装孔插入套管内，将螺钉拧紧，以稍微受力为宜。2）螺钉头的内侧压住金属固定件，有效锚固深度大于等于30mm。 (二)、薄石材饰面时辅助锚固件的安装、保温装饰板粘贴。
9、（1）安装承重件（图G24）。1）以水平方向向每块保温装饰板的下边线为基准线，承重件上表面与基准线对齐。用红蓝铅笔标出承重孔洞在墙面的垂直投影位置，然后取下承重件，在红蓝铅笔标记的位置钻孔，钻孔深度略大于膨胀锚栓的螺杆长度，将金属套管和螺杆用铁锤轻敲入孔内，并用套筒将金属套管敲至孔底。2）承重件表面应与基准线重合，然后利用套筒扳手将膨胀螺栓的螺帽拧紧。3）安装承重件时必须保证同一基准线上的承重件处于同一水平位置，承重件表面与基准线重合。承重件应托住保温装饰板的石材。 （2）粘贴保温装饰板（图G25图G27）。1）按配比先将水置于搅拌容器中，把适量预配胶粘剂干粉料直接加入水中，搅拌均匀，达到施工
10、需要的粘稠度，放置10min后再行搅拌一次方可使用。初凝（冬季为4h左右，夏季为2h左右）以后不得再使用。2）粘贴方式采用点框方法或条粘法，有效粘贴面积不少于50%。3）按预先进行的分格设计进行安装。在承重固定安装后，将涂抹好粘胶剂的保温装饰板置于承重件上，严格控制板面平整度、垂直度和相邻板间高度，粘贴并压实，板周围挤出的胶粘剂应及时清理。4）粘贴过程板材高出的部位可在板面垫一个木方（防止敲击损坏板材），用橡皮锤轻轻的敲击垫于板面的木方，切忌用力垂直于基层墙面敲打面板。5）质量标准：表面平整度3mm/2m，分格缝平直度2mm/5m，阴阳角方正度小于等于2mm。 （3）固定金属挂件（图G28图G
11、29）。1）保温装饰板粘贴完后，按金属挂件B与简述挂件Q预设的连接方式，将金属挂件A上的马车螺栓从下往上穿过金属挂件B的孔洞，将金属挂件B放到要安放的位置，然后用红蓝铅笔标出金属挂件B孔洞在墙面的垂直投影位置，取下金属挂件B。2）在红蓝铅笔标记的位置钻孔，将金属套管和螺杆用铁锤轻敲入孔内，并用套管将金属套管敲至孔底（有利于套管膨胀）。安装金属挂件B，然后用扳手将膨胀螺栓的螺丝帽拧紧。3）用套管扳手紧固马车螺栓，以保温装饰板微受力为宜。 八、 分格缝处理、硅酮耐候密封胶填缝（图G30）。（1）保温装饰板粘贴72h后清除分格缝内灰尘等杂物，保持分格缝清洁。（2）将嵌缝材料填入分格缝中，塞紧无空腔，
