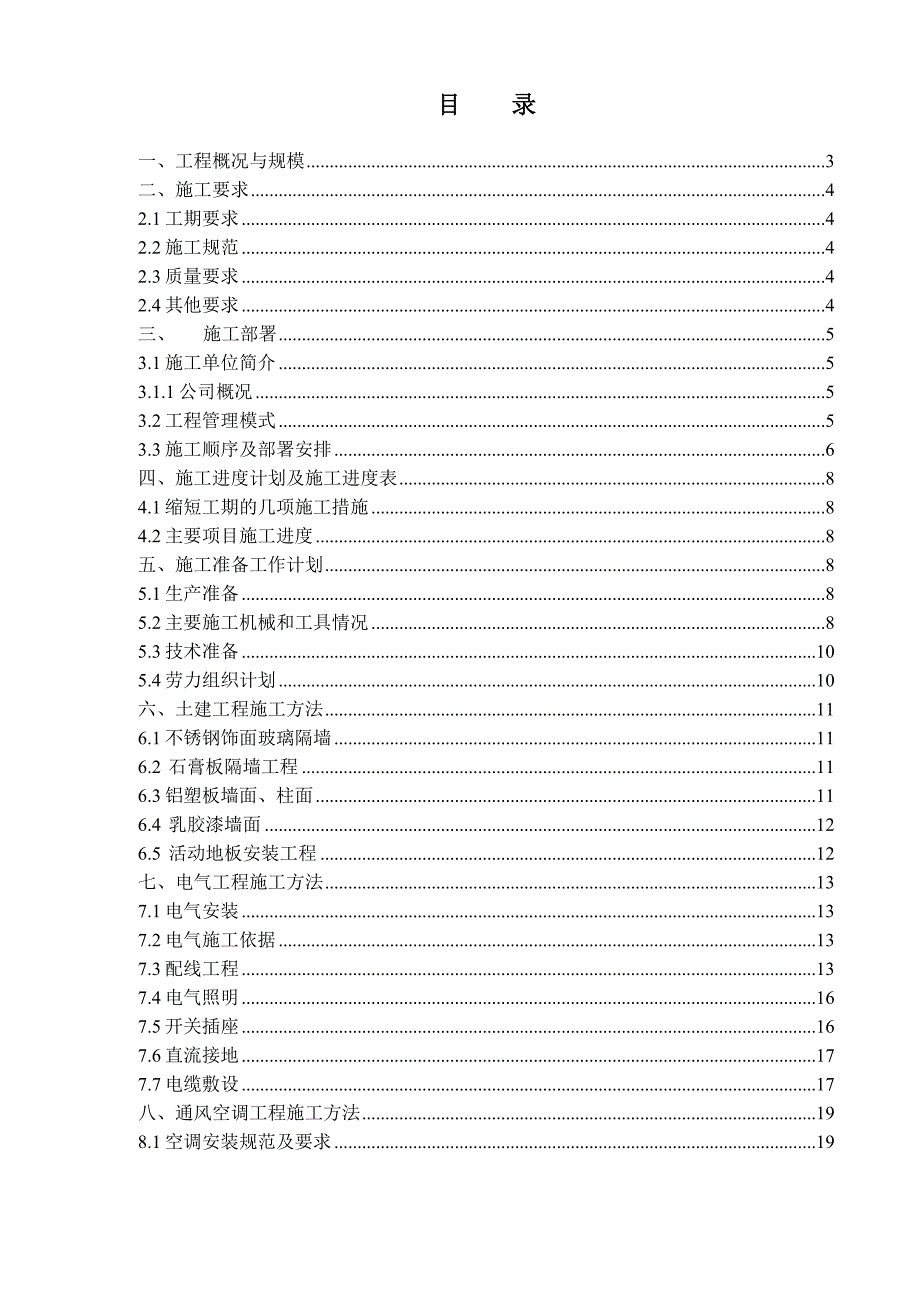

1、目 录一、工程概况与规模3二、施工要求42.1工期要求42.2施工规范42.3质量要求42.4其他要求4三、施工部署53.1施工单位简介53.1.1公司概况53.2工程管理模式53.3施工顺序及部署安排6四、施工进度计划及施工进度表84.1缩短工期的几项施工措施84.2主要项目施工进度8五、施工准备工作计划85.1生产准备85.2 主要施工机械和工具情况85.3技术准备105.4劳力组织计划10六、土建工程施工方法116.1 不锈钢饰面玻璃隔墙116.2 石膏板隔墙工程116.3 铝塑板墙面、柱面116.4 乳胶漆墙面126.5 活动地板安装工程12七、电气工程施工方法137.1电气安装137

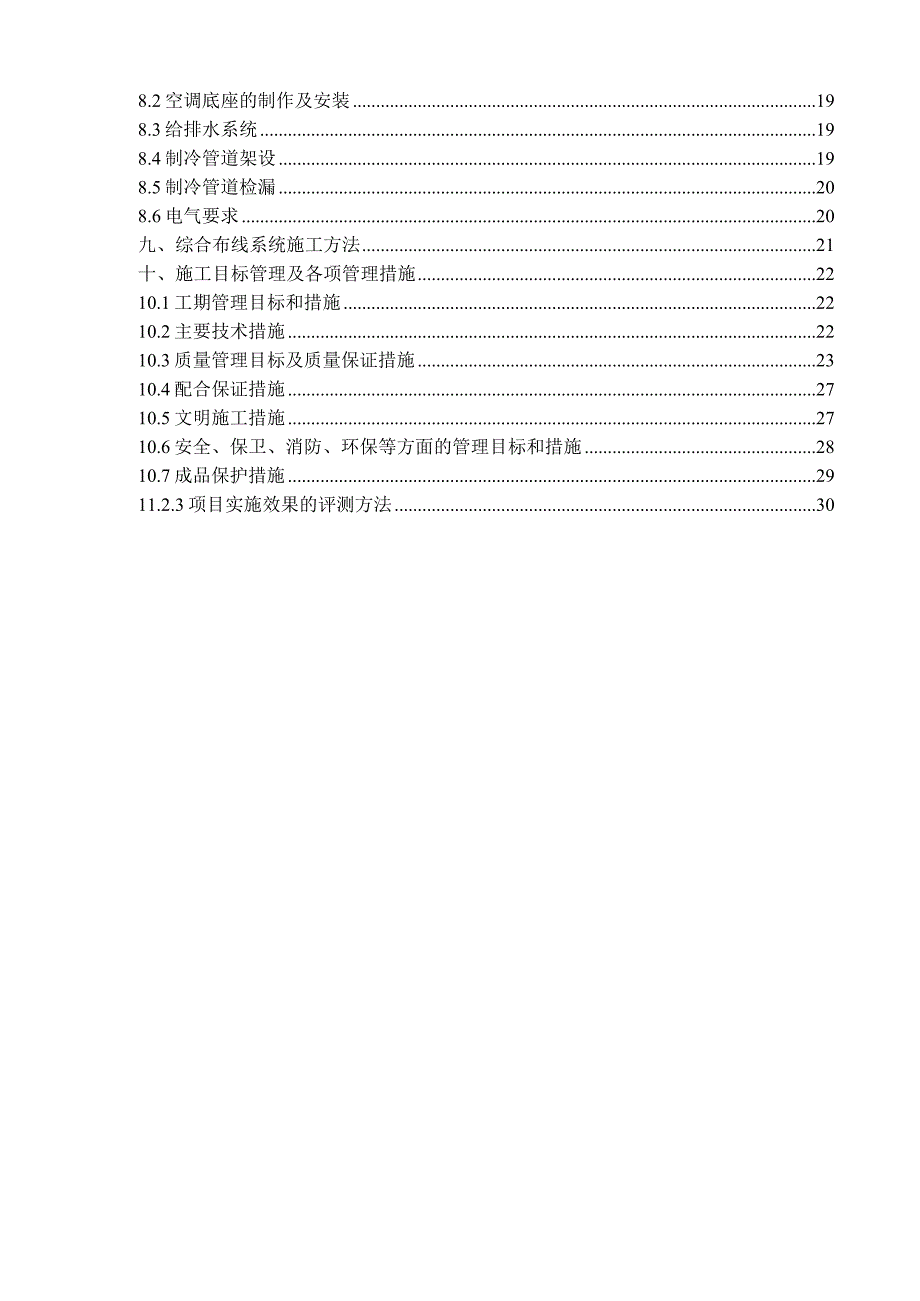

2、.2电气施工依据137.3配线工程137.4 电气照明167.5 开关插座167.6 直流接地177.7电缆敷设17八、通风空调工程施工方法198.1空调安装规范及要求198.2空调底座的制作及安装198.3给排水系统198.4制冷管道架设198.5制冷管道检漏208.6电气要求20九、综合布线系统施工方法21十、施工目标管理及各项管理措施2210.1工期管理目标和措施2210.2主要技术措施2210.3质量管理目标及质量保证措施2310.4配合保证措施2710.5文明施工措施2710.6安全、保卫、消防、环保等方面的管理目标和措施2810.7 成品保护措施2911.2.3项目实施效果的评测方

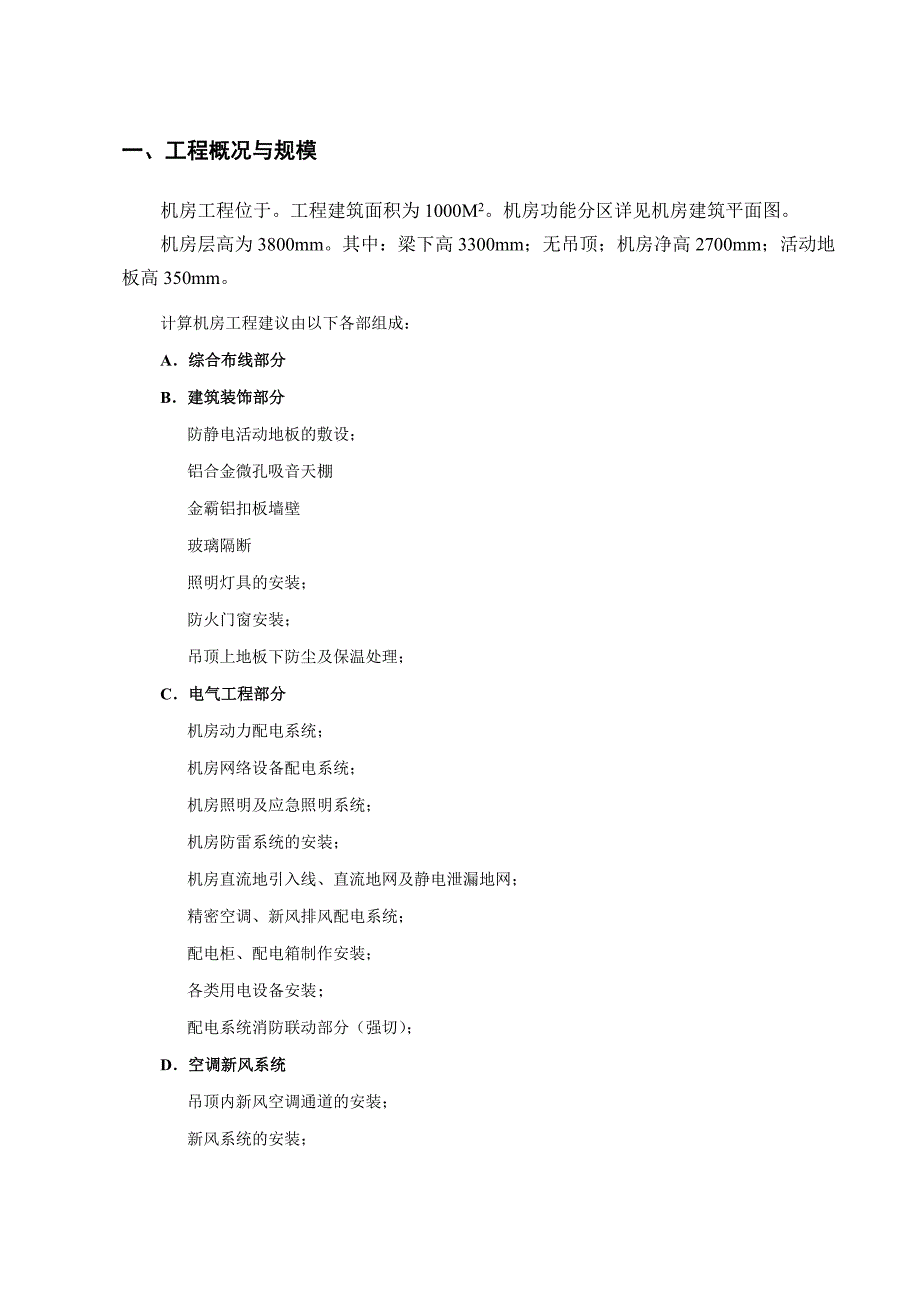

3、法30一、工程概况与规模机房工程位于。工程建筑面积为1000M2。机房功能分区详见机房建筑平面图。机房层高为3800mm。其中：梁下高3300mm；无吊顶；机房净高2700mm；活动地板高350mm。计算机房工程建议由以下各部组成：A综合布线部分B建筑装饰部分防静电活动地板的敷设；铝合金微孔吸音天棚金霸铝扣板墙壁玻璃隔断照明灯具的安装；防火门窗安装；吊顶上地板下防尘及保温处理；C电气工程部分机房动力配电系统；机房网络设备配电系统；机房照明及应急照明系统；机房防雷系统的安装；机房直流地引入线、直流地网及静电泄漏地网；精密空调、新风排风配电系统；配电柜、配电箱制作安装；各类用电设备安装；配电系统消
4、防联动部分（强切）；D空调新风系统吊顶内新风空调通道的安装；新风系统的安装；空调系统的安装；E、弱电管理系统指纹门禁系统的安装及调试；温湿度传感设备的安装及调试；漏水报警系统的安装； UPS、空调、配电柜、新风机等设备监控系统的安装及调试；F、ECC大屏幕系统显示设备的安装及调试；控制系统的安装；二、施工要求2.1工期要求本工程工期50天。前30天具备设备安装条件。2.2施工规范本工程施工应依据国家有关标准及规范，主要有：& 国家标准计算机房场地技术要求（GB2887-89）& 国家标准电子计算机房设计规范（GB50174-93）& 国家标准计算站场地安全技术（GB9361-88）& 国家标准
5、电子计算机机房施工和验收规范（SJ/T90003-93）& 国家标准建筑装饰装修工程质量验收规范（GB50210-2001）& 国家标准通风与空调工程施工质量验收规范（GB50243-2002）& 国家标准建筑电气安装工程施工质量验收规范（GB50303-2002）& 国家标准建筑与建筑群综合布线工程验收规范（GB/T50312-2000）2.3质量要求本工程质量要求按国家有关建筑装饰、电气安装、设备安装的验收规范达到优良等级。2.4其他要求本工程在楼内施工，在施工过程中保证不影响楼容、楼貌，并做到以下几点：1、施工全过程做到安全生产、文明施工。2、施工现场平面布置在规定的施工范围内，材料、设
6、备堆放整齐，保持场地卫生。3、加强现场消防、保卫工作，配备消防面具，做好现场内的物资保管，严防发生火灾。4、做好现场环境保护工作，防止水污染、大气污染及噪音污染。 三、施工方案由于本工程工期较紧，机房工作面多，交叉施工等特点，同时本工程有着温湿度、洁净度、照度、电气、噪音等各项技术指标要求的专业化的技术场地，技术含量较高，装修工艺较严，为此制定切实可行的施工部署。3.1施工单位简介3.1.1公司概况公司利用企业的先进性、创新意识，提供现代化的机房工程设计、规划、施工。不仅可直接引进国外高中档机房装饰材料及设备，同时引进国外同行先进科学的工艺、管理及技术，从根本上提高机房建设的水平和层次。公司的
7、技术人员都有多年的机房建设经验，先后完成了十几个大中型机房工程的建设，深得用户的好评与赞誉。3.1.2工程管理模式为确保机房工程顺利进行，本公司将在总经理的领导下为该项目的建设做出努力。我们十分重视将该机房建设，工程列入公司今年的重点工程之一。集中公司内部骨干，全力以赴，建立一个以该工程项目经理为首的项目经理部，可靠、有效地对本工程实施操作。3.2施工顺序及部署安排（本工程中消防工程由甲方委托的原机房消防工程公司负责施工）第一阶段：拆除原吊顶、地毯及部分隔墙及垃圾的运输；为隔墙、门窗改造安装，墙面施工阶段。其中也包括开凿穿线孔洞、通风排风孔洞、电缆线槽安装、墙面线管预埋、电气、电话、消防与自动
8、报警线管预埋，其中铝塑板饰面及墙面基底处理、防尘漆喷涂顶面，顶面保温是本施工阶段的主要工程项目。第二阶段：为智能化设备安装阶段。其中包括灯具安装、吊顶部位上方电气、消防及自动报警管线安装、自动灭火气体管路安装、报警探头安装、消防喷头安装、漏水报警、安装调试等。第三阶段：吊顶灯具安装，地面防尘漆及抗静电活动地板安装阶段。其中包括地板下电气线管敷设、消防线管敷设、电话线缆敷设、电缆线槽敷设、铝塑板踢脚板安装等。第四阶段：精密空调等设备的安装（空调下水是问题）；为竣工收尾阶段。其中包括前四个施工阶段中未完工程及各分项工程的调整、检验、测试。机房各部卫生清理等，总之该施工阶段中要做完竣工前的一切准备工
9、作。整个工程施工我们将自始至终要搞好计划管理和施工配合，在施工过程中，电气配电、智能设备、照明、电话、消防与自动报警，消防与自动灭火等各分项工程都要和主体工程配合。一般来讲，随着工程阶段的展开，各分项工程都要随着立体工程进展配合穿叉施工。交叉作业时会出现互相影响，这就要求在施工管理中要有计划性、预见性、科学性。施工工艺流程如下：现场清理吊顶上方防尘、保温处理饰面处理各种吊杆安装安装铝塑板饰面玻璃隔墙骨架开凿各种洞口吊顶内管线安装安装各种智能化设备安装消防探头喷头灯具安装外层窗体密封处理内层窗体安装镶装玻璃地面涂漆安装保温板地板下电气管槽敷设接地系统敷设抗静电活动地板安装安装各种电器安装不锈钢踢
10、脚板清理。3.3、土建工程施工安装检测方法6.1 石膏板隔墙工程1、按平面图位置在地面上放出隔墙位置线，并用线锤将地面位置线返到顶上（或梁上）。2、在顶面和地面沿地沿顶安装沿地沿顶轻钢龙骨，用射钉固定（顶部用M6铁胀管）。3、安装竖向龙骨，竖向龙骨间距400毫米。用拉铆钉和天地龙骨连接，并穿38横撑龙骨。3、石膏板用自攻螺丝（4*25）连接固定。4、电气预埋管线应在固定石膏板前敷设。5、自攻螺丝应埋入石膏板内，周边钉距小于200毫米，中间钉距小于300毫米。6、板面安装结束后用石膏粉将立缝封实，石膏板缝应粘贴防裂纱条或纸带。7、壁板接缝垂直不直度小于2毫米，板面不垂直度小于2毫米。6.2 铝塑
11、板墙面、柱面1、将钢龙骨固定在墙上或柱子上。每间隔40厘米固定一根。2、将板用自攻丝与轻钢龙骨固定。3、将板及铝塑板表面刷胶，晾干后粘贴。粘贴时注意板缝垂直。板与板之间的间距3毫米。4、用橡胶锤轻轻锤击，使铝塑板粘结牢固。5、铝塑板在阳角或阳角折边时用修边机开槽、折边。6、塑板垂直接缝处应注满玻璃胶。撕下铝塑板保护膜，清理。6.3 乳胶漆墙面1、处理墙面；2、刮腻子三遍，并将之磨平；3、刷乳胶漆。6.4 活动地板安装工程1、将地面清理后涂防尘漆两遍，有下送风要求的房间除地面外地板下的墙面、柱面、也要涂防尘漆（地板漆）。2、按施工平面图要求在地面横竖交叉放线线距600毫米，地板下管线电器均不占横
12、竖线交点（即地板支脚位置）。3、沿墙及柱四周放活动地板标高墨线，其高度位置与活动地板板面平。4、依地板线铺设保温板。安放支脚粗调支脚高度。用横梁将支脚连接起来，形成网格。5、从始端开始敷设地板，地板敷设过程中用铁水平尺调整板面水平，要求四个支点均要落实无间隙，将地板支脚高度调好。（支脚不允许垫木片等）。6、板面调整时，保持板面水平，板面接缝紧密。7、活动地板安装过程中随时拉通线检查板缝线的直度，和地板的水平。8、活动地板敷设至墙边时最后的板面按实际尺寸精确下料以保证活动地板与墙面缝隙最小。9、切割后地板边面刷胶处理。10、活动地板敷设结束后，要全面检查安装质量、板面水平、无松动，检查地板板线的
