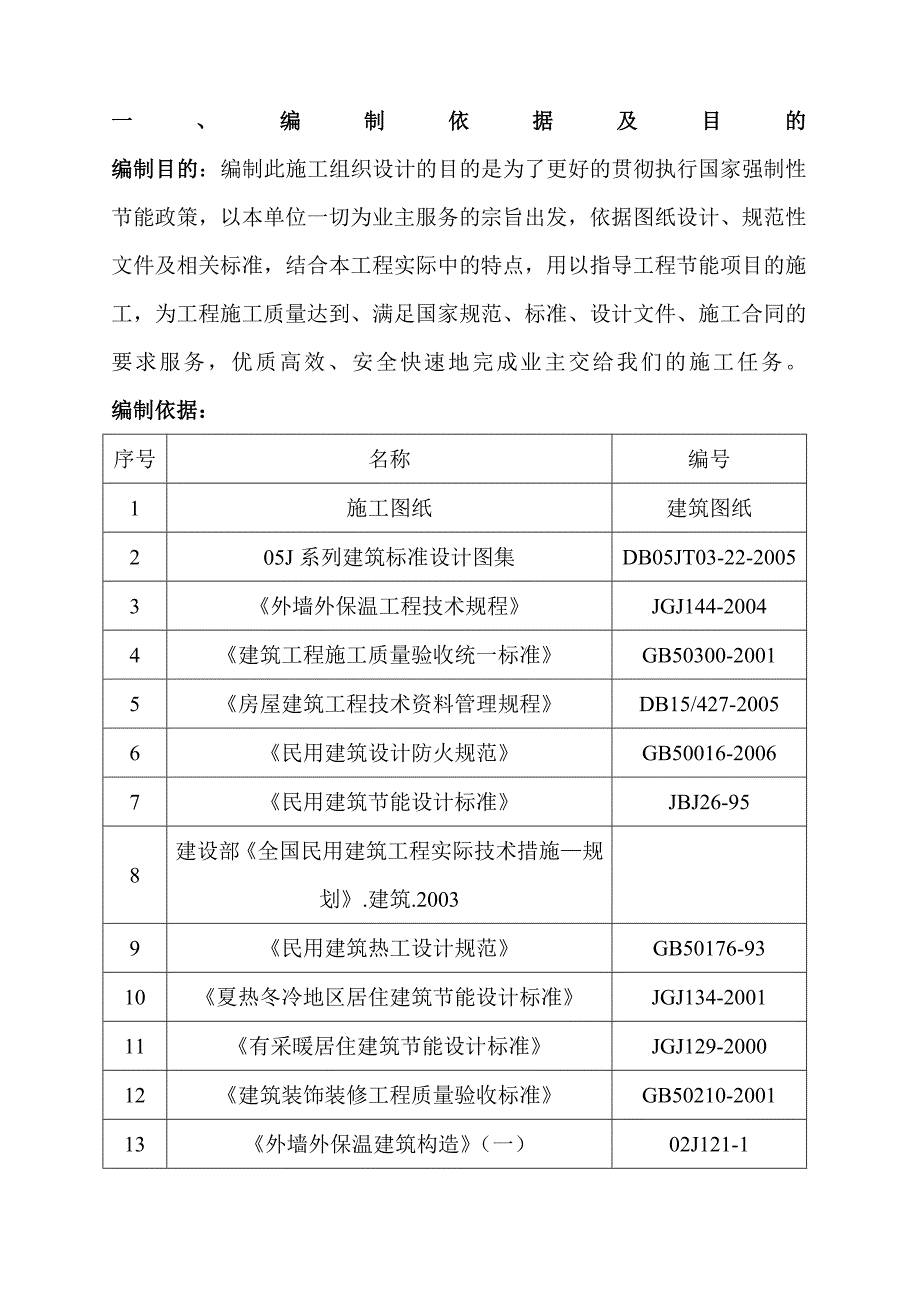

1、一、编制依据及目的编制目的：编制此施工组织设计的目的是为了更好的贯彻执行国家强制性节能政策，以本单位一切为业主服务的宗旨出发，依据图纸设计、规范性文件及相关标准，结合本工程实际中的特点，用以指导工程节能项目的施工，为工程施工质量达到、满足国家规范、标准、设计文件、施工合同的要求服务，优质高效、安全快速地完成业主交给我们的施工任务。编制依据：序号名称编号1施工图纸建筑图纸205J系列建筑标准设计图集DB05JT03-22-20053外墙外保温工程技术规程JGJ144-20044建筑工程施工质量验收统一标准GB50300-20015房屋建筑工程技术资料管理规程DB15/427-20056民用建筑设
2、计防火规范GB50016-20067民用建筑节能设计标准JBJ26-958建设部全国民用建筑工程实际技术措施规划.建筑.20039民用建筑热工设计规范GB50176-9310夏热冬冷地区居住建筑节能设计标准JGJ134-200111有采暖居住建筑节能设计标准JGJ129-200012建筑装饰装修工程质量验收标准GB50210-200113外墙外保温建筑构造（一）02J121-114本工程施工组织设计15施工手册第四版二、工程设计概况呼和浩特市山水新村住宅三期项目工程为板式单元住宅，设计采用挤塑聚苯板玻璃纤维网格布聚合物砂浆做法保温。结构外墙部分300厚墙体，部分200厚墙体，挤塑聚苯板厚度选用

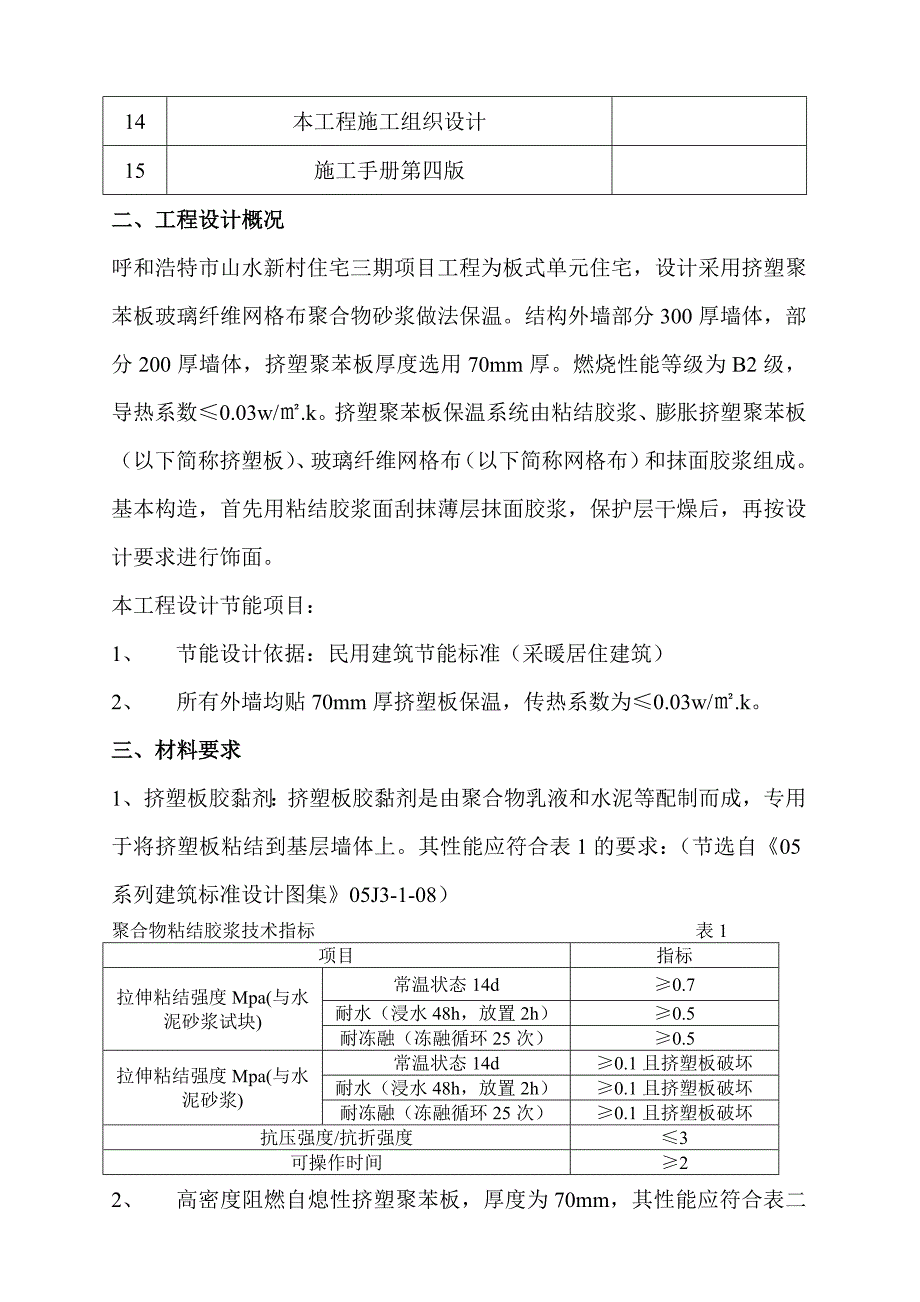

3、70mm厚。燃烧性能等级为B2级，导热系数0.03w/.k。挤塑聚苯板保温系统由粘结胶浆、膨胀挤塑聚苯板（以下简称挤塑板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。基本构造，首先用粘结胶浆面刮抹薄层抹面胶浆，保护层干燥后，再按设计要求进行饰面。本工程设计节能项目：1、 节能设计依据：民用建筑节能标准（采暖居住建筑）2、 所有外墙均贴70mm厚挤塑板保温，传热系数为0.03w/.k。三、材料要求1、挤塑板胶黏剂：挤塑板胶黏剂是由聚合物乳液和水泥等配制而成，专用于将挤塑板粘结到基层墙体上。其性能应符合表1的要求：（节选自05系列建筑标准设计图集05J3-1-08）聚合物粘结胶浆技术指标 表

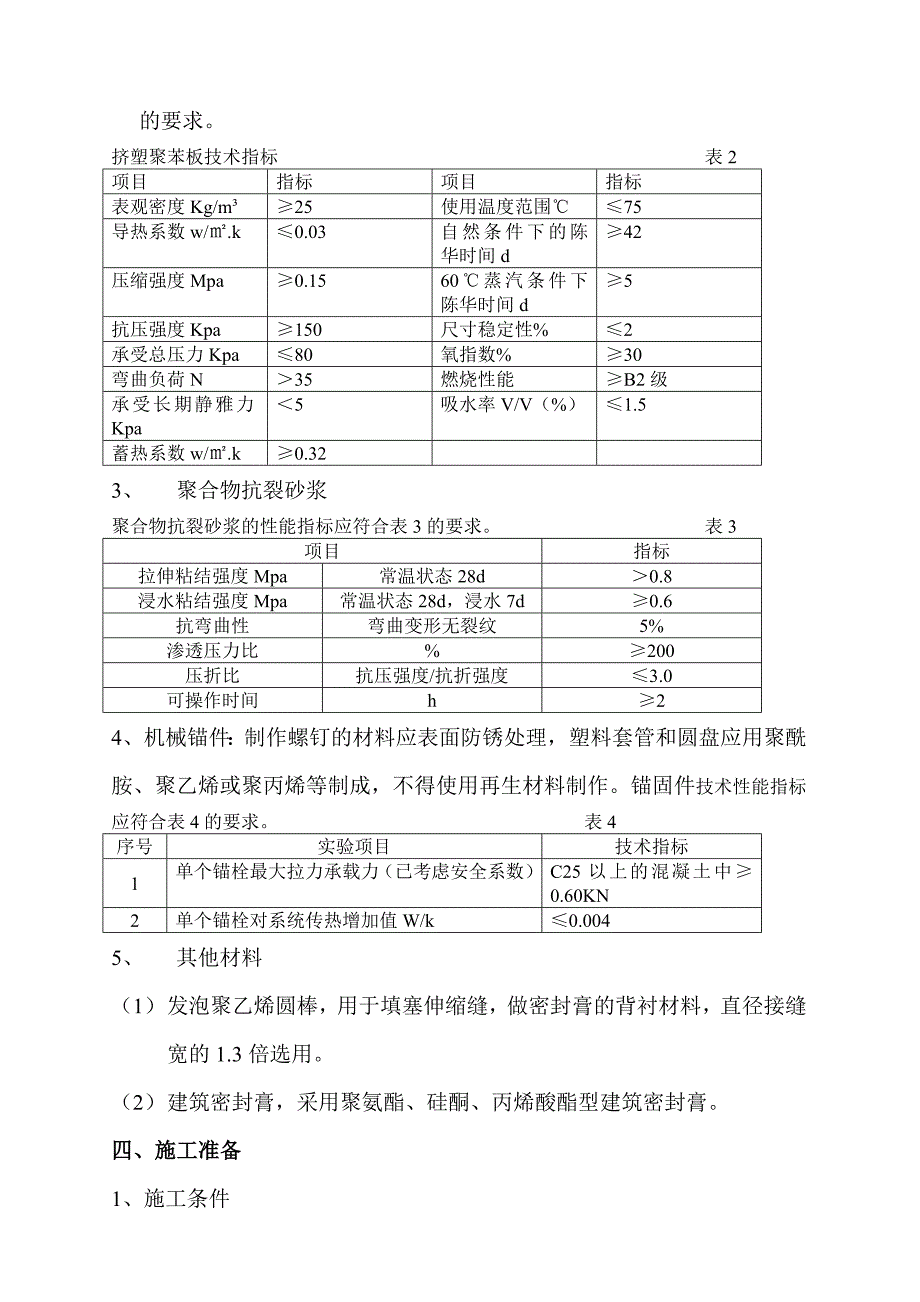

4、1项目指标拉伸粘结强度Mpa(与水泥砂浆试块)常温状态14d0.7耐水（浸水48h，放置2h）0.5耐冻融（冻融循环25次）0.5拉伸粘结强度Mpa(与水泥砂浆)常温状态14d0.1且挤塑板破坏耐水（浸水48h，放置2h）0.1且挤塑板破坏耐冻融（冻融循环25次）0.1且挤塑板破坏抗压强度/抗折强度3可操作时间22、 高密度阻燃自熄性挤塑聚苯板，厚度为70mm，其性能应符合表二的要求。挤塑聚苯板技术指标 表2项目指标项目指标表观密度Kg/m25使用温度范围75导热系数w/.k0.03自然条件下的陈华时间d42压缩强度Mpa0.1560蒸汽条件下陈华时间d5抗压强度Kpa150尺寸稳定性%2承受
5、总压力Kpa80氧指数%30弯曲负荷N35燃烧性能B2级承受长期静雅力Kpa5吸水率V/V（%）1.5蓄热系数w/.k0.323、 聚合物抗裂砂浆聚合物抗裂砂浆的性能指标应符合表3的要求。 表3项目指标拉伸粘结强度Mpa常温状态28d0.8浸水粘结强度Mpa常温状态28d，浸水7d0.6抗弯曲性弯曲变形无裂纹5%渗透压力比%200压折比抗压强度/抗折强度3.0可操作时间h24、机械锚件：制作螺钉的材料应表面防锈处理，塑料套管和圆盘应用聚酰胺、聚乙烯或聚丙烯等制成，不得使用再生材料制作。锚固件技术性能指标应符合表4的要求。 表4序号实验项目技术指标1单个锚栓最大拉力承载力（已考虑安全系数）C25
6、以上的混凝土中0.60KN2单个锚栓对系统传热增加值W/k0.0045、 其他材料（1） 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，直径接缝宽的1.3倍选用。（2） 建筑密封膏，采用聚氨酯、硅酮、丙烯酸酯型建筑密封膏。四、施工准备1、施工条件（1）外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求：门窗框应已立完。墙体垂直劝告：H/1000且30mm、平整度：2m长度为8mm；（2）工作地点的环境温度不得低于5，风力不大于5级，雨天不得施工。（3）夏季施工为避免施工中突然降雨，应准备遮盖物（塑料薄膜等），放置雨水冲刷墙面。（4）安装好外墙面的预埋件，如空调外机埋件等。2、基层处
7、理：将墙体表面的油污、浮灰、脱模剂、养护液等影响粘结的物质清理干净，提出表面的凸出物，凹处用水泥砂浆修补找平。3、主要施工机具外界电源设备、角磨机、电锤、钢丝刷、抹子、槽抹子、挫抹子、专用锯齿抹子、手持电动搅拌器、多用刀、拉线、靠尺、开槽器、电热丝切割器等。4、 材料准备（1） 材料进场后按规范规定的技术要求和设计要求进行验收；（2） 进场材料分类挂牌存放。挤塑板和网格布均应注意防雨；液体胶黏剂存放温度不得低于0；水泥注意防雨、防潮和保质期，存放超过3个月应经取样重新试验合格后方可使用。5、 施工流水及劳动力的安排每一个外立面按单组进行“流水”作业，即安装挤塑板由上向下施工（先从一层或腰线开始
8、）；抹抗裂保护砂浆从上向下施工。五、施工方法1、工艺流程图施工准备挂基准线配胶黏剂粘贴翻包网格布粘贴挤塑板安装锚固件打磨、修理、隐检抹底层抹面砂浆压入翻包及增强耐碱网格布安装网格布并压入砂浆抹面层抹面砂浆细部处理修整、验收外饰面2、弹控制线、挂基准线在外墙面门窗洞口、变形缝处等弹出水平线、垂直控制线及伸缩分隔缝、装饰缝线等；根据保温层和粘贴砂浆厚度在外墙转角（阳角、阴角）阳台转角、空调板及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制挤塑板的垂直度和平整度。3、 配置粘结胶浆将专用粘结剂与水泥按使用说明书提供的配合比拌合专业负责，严格计量，机械搅拌，确保搅拌均匀。拌好的胶黏剂在静停
9、10min后还需要加入适量的水二次搅拌才能使用。配好的料注意防晒避风，一面水分蒸发过快，已拌好的胶浆料必须在12小时内用完。4、 粘贴翻包网格布凡挤塑板侧边外露处都应做网格布翻包处理，将250mm宽的翻包网格布粘贴在门窗洞口外侧、空调板（雨篷）上下、伸缩缝两侧、女儿墙、散水等部位，网格布粘贴宽度不小于100mm。5、 粘贴挤塑聚苯板外保温用挤塑板标准尺寸600mm900mm，600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板垂直。整块墙面的边角处应用最小尺寸超过300mm的挤塑板。挤塑板的拼缝不得正好留在门窗口的四角处；板的拼缝应和门窗洞口离开200以上。使用点
10、粘法固定挤塑板，粘结剂涂抹在每块板的四周一圈50mm宽和板中间，使挤塑板和墙面间保持约20mm厚的空气层。非标准板板中粘结点可酌情减少，但粘结面积不应小于板面积的40%。不得在挤塑板侧面涂抹胶黏剂，排板时按水平顺序排列，上下板错缝粘贴，阴阳角做错茬拼接。粘贴挤塑板时自上而下，在底层板下面设托板，以避免板下滑。用专用工具轻柔、均匀挤压挤塑板，随时用靠尺和托线板检查平整度和垂直度，粘板时注意清楚板边溢出的胶浆。板和板之间的缝隙应拼严，缝宽超过2mm的应用相应厚度的挤塑板片填塞。挤塑板拼缝的高差不赢大于1.5mm，在挤塑板粘贴完24小时后，表面用砂纸及专用打磨机具打磨平整，打磨时应轻柔地划圈打磨。6
11、、 机械锚固为提高联结安全度，挤塑板和外墙面的联结采用粘锚结合、以粘为主的形式。锚固件数量在标高20m以下不小于8个/，标高20m以上不少于8个/。挤塑板粘贴24小时后，用冲击钻在挤塑板表面向内打孔，孔径视锚固件直径耳钉，进墙深度不得小于设计要求，拧入锚固螺钉，钉头和圆盘不得超出版面。阴、阳角处锚固件亦应加密，水平距阴阳角50，竖向间距300.7、 配制抹面砂浆按照生产厂提供的配合比进行配制抹面砂浆，做到计量准确，配制方法同粘结胶浆。8、 抹底层抹面砂浆在挤塑板安装完毕检查验收后进行聚合物砂浆抹灰。抹灰底层和面层两次。在挤塑板面抹层面砂浆，厚度23mm。同时将翻包网格布压入砂浆中。门窗口四周和
12、阴阳角部位所有的增强网格布随机压入砂浆中，窗洞口部位粘好翻包网格布后，在洞口侧壁死角处各贴压一块长400mm，宽度与洞口侧壁保温部分宽度相同的网格布，在墙面上洞口四角处紧挨角部斜向45再粘贴一块200400mm的网格布。处理完门窗洞口等细部后，由上而下进行刮抹面胶浆和铺设网格布。在挤塑板面抹厚度为23mm的抹面胶浆，将网格布绷平后贴于底层抹面胶浆上，单张网格布长度不宜大于6m，铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，网格布严禁有褶皱。网格布不得压入过深，表面必须暴露在底层砂浆之外。9、 抹底层抹面砂浆在底层抹面砂
13、浆凝结前再抹一道抹面砂浆罩面，厚度23mm，仅以覆盖网格布、未见网格布轮廓为宜。面层砂浆切忌不停揉搓，一面形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，一面网格布搭接处平整度超出偏差。10、 细部做法变形缝处网格布应将网格布压入缝中50mm，与基层粘牢；阴阳角两侧的网格布不得在角部断开，均必须转过角部至另一面墙200mm；在女儿墙顶面，网格布应在墙顶混凝土面粘贴100mm以上；在空调孔处，将网格布用刀割成十字，用胶浆向孔内壁粘牢，将
