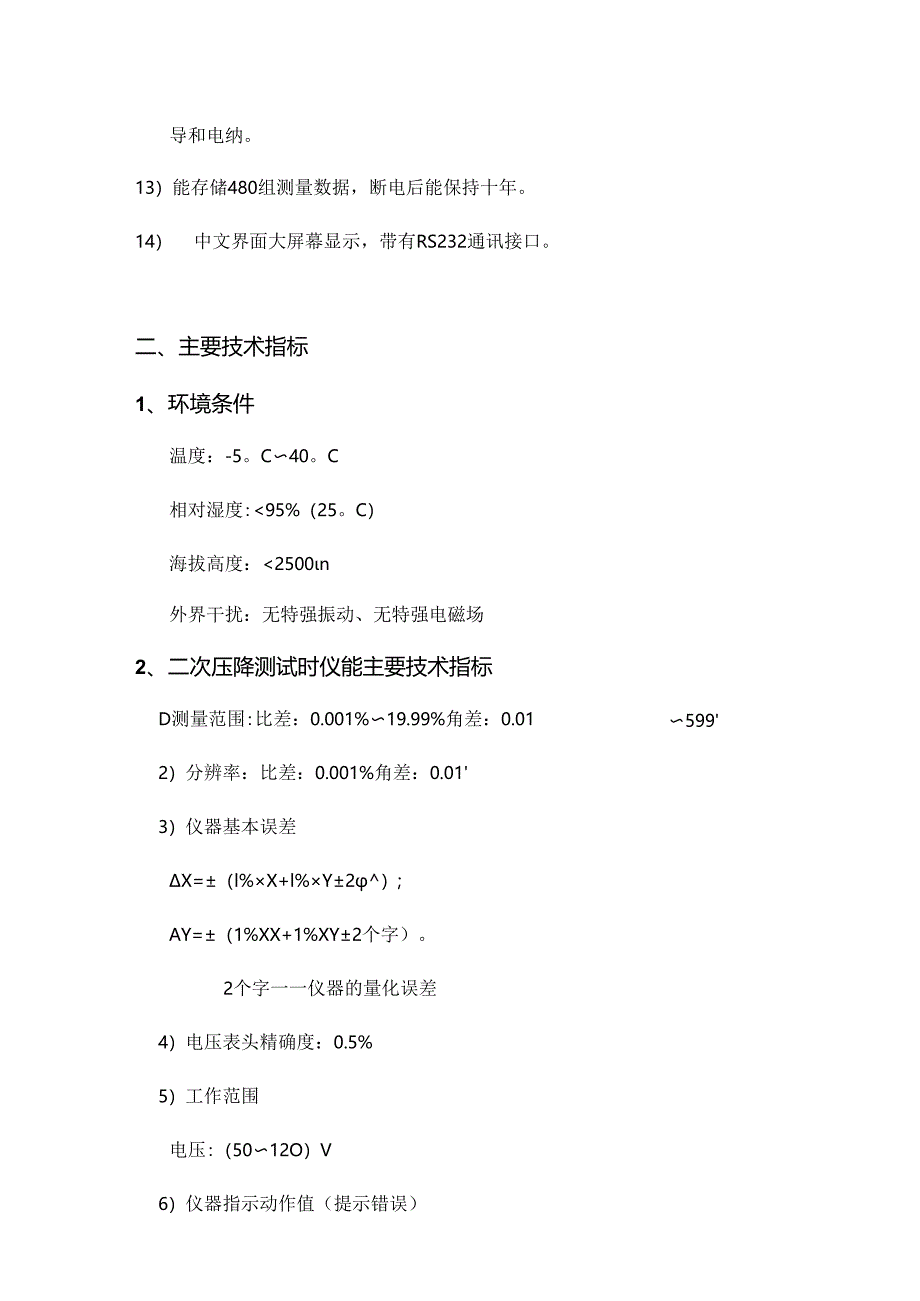

1、导和电纳。13）能存储480组测量数据，断电后能保持十年。14）中文界面大屏幕显示，带有RS232通讯接口。二、主要技术指标1、环境条件温度：-5。C40。C相对湿度:95%（25。C）海拔高度：2500n外界干扰：无特强振动、无特强电磁场2、二次压降测试时仪能主要技术指标599D测量范围:比差：0.001%19.99%角差：0.012）分辨率：比差：0.001%角差：0.013）仪器基本误差X=（l%X+l%Y2）;AY=（1%XX+1%XY2个字）。2个字一一仪器的量化误差4）电压表头精确度：0.5%5）工作范围电压:（5012O）V6）仪器指示动作值（提示错误）误差：比差大于20%或角差

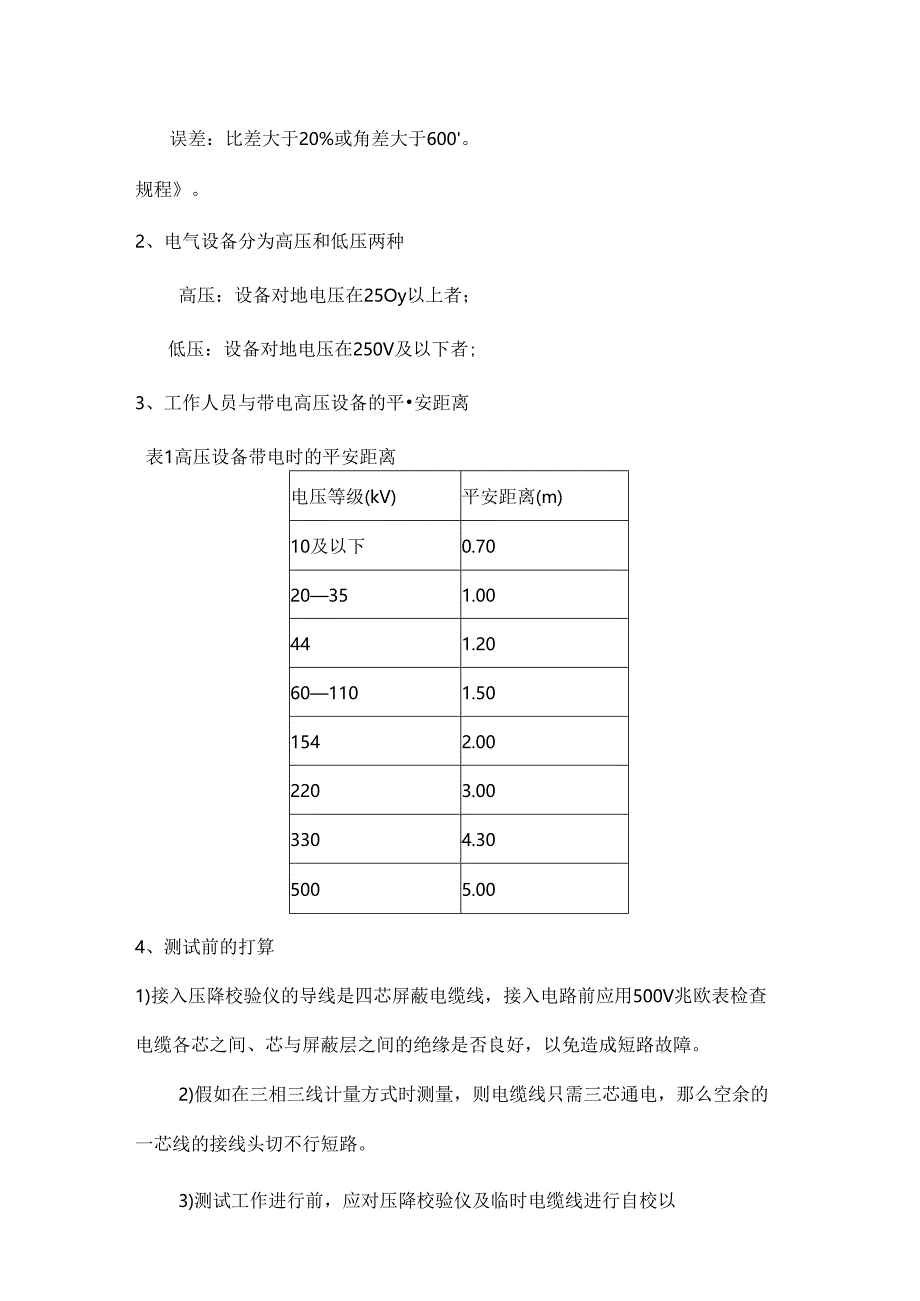

2、大于600。规程。2、电气设备分为高压和低压两种高压：设备对地电压在25Oy以上者；低压：设备对地电压在250V及以下者;3、工作人员与带电高压设备的平安距离表1高压设备带电时的平安距离电压等级(kV)平安距离(m)10及以下0.7020351.00441.20601101.501542.002203.003304.305005.004、测试前的打算1)接入压降校验仪的导线是四芯屏蔽电缆线，接入电路前应用500V兆欧表检查电缆各芯之间、芯与屏蔽层之间的绝缘是否良好，以免造成短路故障。2)假如在三相三线计量方式时测量，则电缆线只需三芯通电，那么空余的一芯线的接线头切不行短路。3)测试工作进行前，

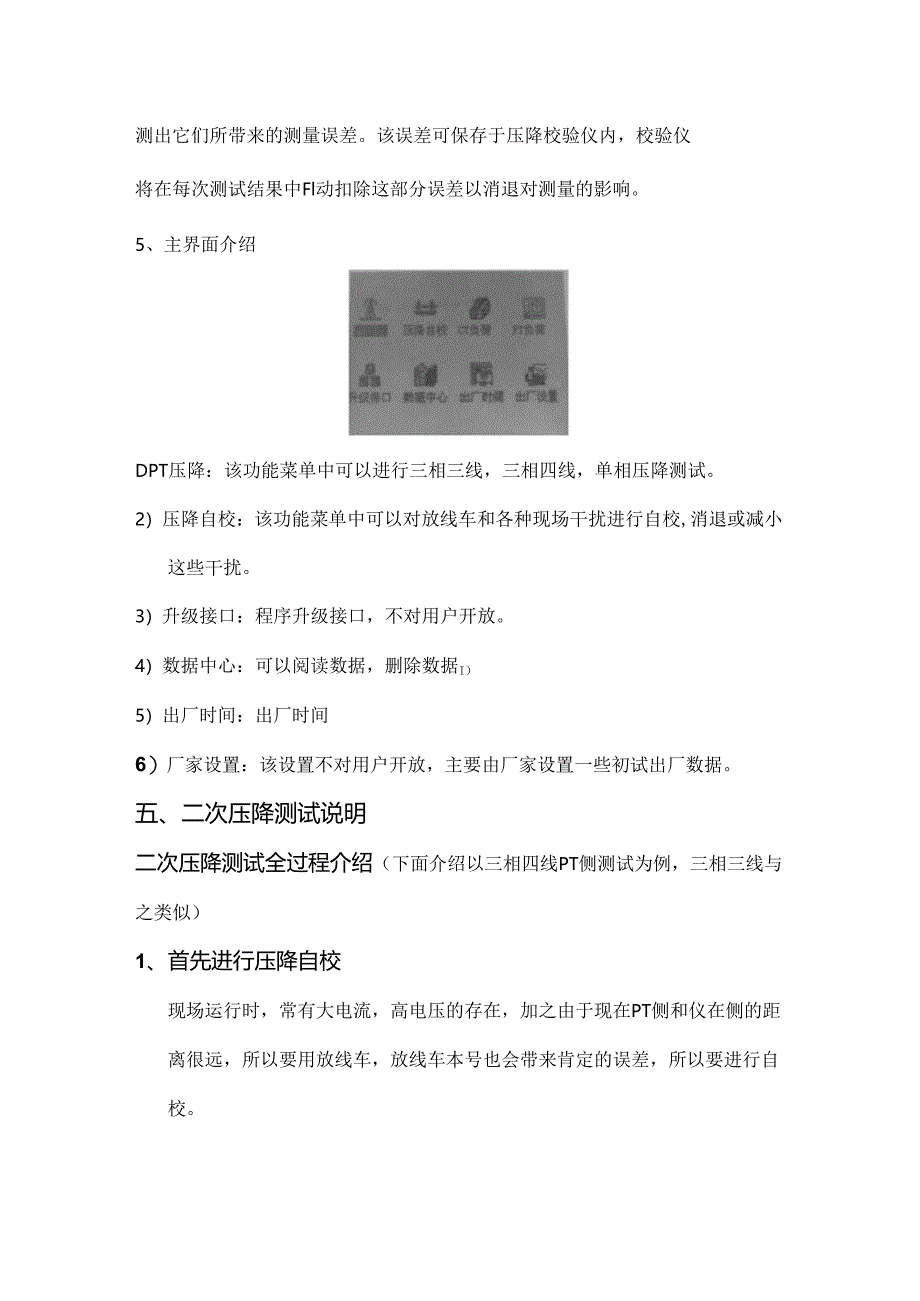

3、应对压降校验仪及临时电缆线进行自校以测出它们所带来的测量误差。该误差可保存于压降校验仪内，校验仪将在每次测试结果中Fl动扣除这部分误差以消退对测量的影响。5、主界面介绍DPT压降：该功能菜单中可以进行三相三线，三相四线，单相压降测试。2）压降自校：该功能菜单中可以对放线车和各种现场干扰进行自校,消退或减小这些干扰。3）升级接口：程序升级接口，不对用户开放。4）数据中心：可以阅读数据，删除数据I）5）出厂时间：出厂时间6）厂家设置：该设置不对用户开放，主要由厂家设置一些初试出厂数据。五、二次压降测试说明二次压降测试全过程介绍（下面介绍以三相四线PT侧测试为例，三相三线与之类似）1、首先进行压降自
4、校现场运行时，常有大电流，高电压的存在，加之由于现在PT侧和仪在侧的距离很远，所以要用放线车，放线车本号也会带来肯定的误差，所以要进行自校。自校按下图接线（PT侧测试）PTIo希rn1）开机按随意犍进入主菜单，选择压降自校（选择方法：上下键可以移动光标，确定犍选择，取消键退出。）。2）选择三相四线自校。3）仪器中的数据是上次或出厂时保存的压降自校值，按确定仪器就起先进行自校。0测试结束后，假如须要保存数据，按数字键“1”重新测量，按数字犍“2”存储。5）关机拆线。2、进行压降测试压降测试按卜图接线（PT恻测试）PM：.VE*rEZV1)开机按“确定”键入主菜单，选择压降测试菜单，进入后选择测试
5、方式(有PT侧和表计侧，选择方法是光标移动到要选择的内容，按确定键后在下拉列表中按上下键移动光标，确定键选择)，Fl校状态(带自校和不带自校)选择将确定仪器是否减去自校时测试的现场误差值。输入各相参数。2)光标移动到“确定”上，按“确定”键进入压降测试选择菜单，选三相四线自动测试，进入三相四线测试选择菜单，选择三相臼动测试。3)如需重测，按数字键“1”即可4)如需存储按数字键“2”即可5)关机，拆线。6)各项参数简介一f(%)比差一6(，)角差-AUR)压降相对值：u(%)=+(0.0291犷1(K)-(%)电能计量的合成误差：对于三相三线Jfj+心匚还+f，电_(%)1.2119.1I3.4
6、6468.76).对于三相四线y=(A+-)-29(a+l,+t)fg(%)7)测试结束一f闾比差一6()角差一Au(%)压降相对值：u(%)=yjf2+(0.029Irf)2I(X)一Y(蛤电能计量的合成误差：对于三相三线J4J*+Z7逛+(/5(%1.2119.1V3.46468.76J.对于三相四线r=u+A+)-0.02910+“+不必夕(%)3、表计侧压降自校图4、表计侧压降测量接线图PTrf11六、检定方法PT二次压降检定接线图检定时可以运用互感器整检台，选择电压互感器测量回路即可。留意请选择“不带自校”,自校是消退放线车带来误差的选项,假如选择了带自校,可能数据会不正确。七、常见
7、问题处理1、开机后没有显示处理方法：电池没有电？请先外接充电器，假如仍旧不能工作，请立即停止运用，联系厂家,请勿Fl行打开仪器，否则可能不能享受包修服务。2、测试过程中，出现数据不稳定请检查接线是否正确，接线是否接触良好，同时四周是否有特殊大的干扰。3、电压互感器二次回路压降的测试，一般均在实际负荷运行状况下现场带电进行，为此必需严格执行电业平安规程（电力线路部分）有关内容。4、电压互感器二次回路严禁两点接地，以防电压互感器二次侧短路而损坏设备。5、运用前应先用绝缘电阻表（或万用表）检查专用测量导线各芯之间的绝缘是否良好，线是否良好接通，各接线头与导线接触是否坚固完好：6、仪器不要被雨淋湿，不要受重压。八、装箱清单1、主机1台2、仪器运用说明书1份3、充电器1个4、钳表1只5、RS232连接线1根6、测试线1套7、200米放线车1套8、合格证/保修卡1份
