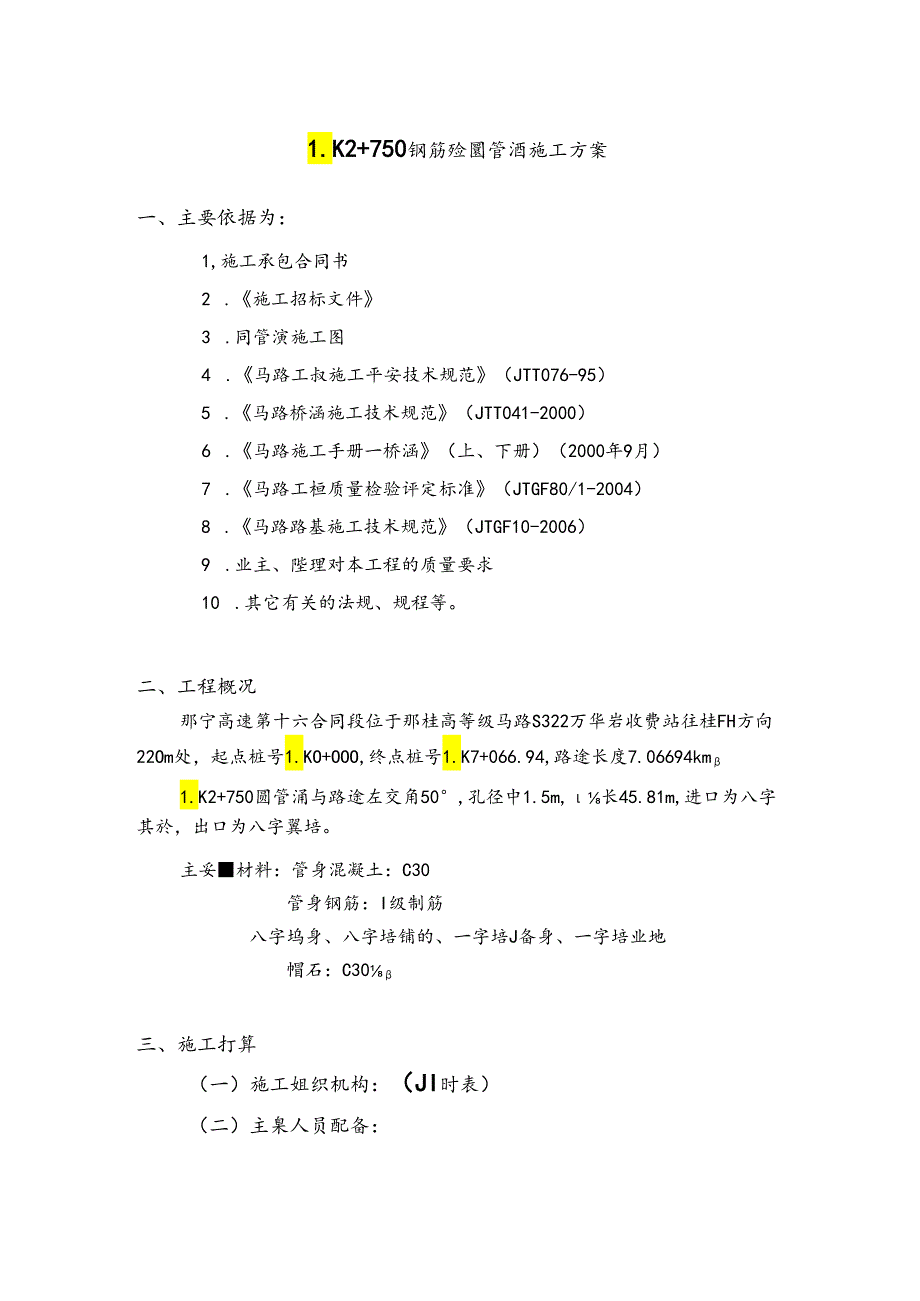

1、1.K2+750钢筋殓圜管酒施工方案一、主要依据为：1,施工承包合同书2 .施工招标文件3 .同管演施工图4 .马路工叔施工平安技术规范（JTT076-95）5 .马路桥涵施工技术规范（JTT041-2000）6 .马路施工手册一桥涵（上、下册）（2000年9月）7 .马路工桓质量检验评定标准（JTGF80/1-2004）8 .马路路基施工技术规范（JTGF10-2006）9 .业主、陛理对本工程的质量要求10 .其它有关的法规、规程等。二、工程概况那宁高速第十六合同段位于那桂高等级马路S322万华岩收费站往桂FH方向22Om处，起点桩号1.KO+OOO,终点桩号1.K7+066.94,路途长

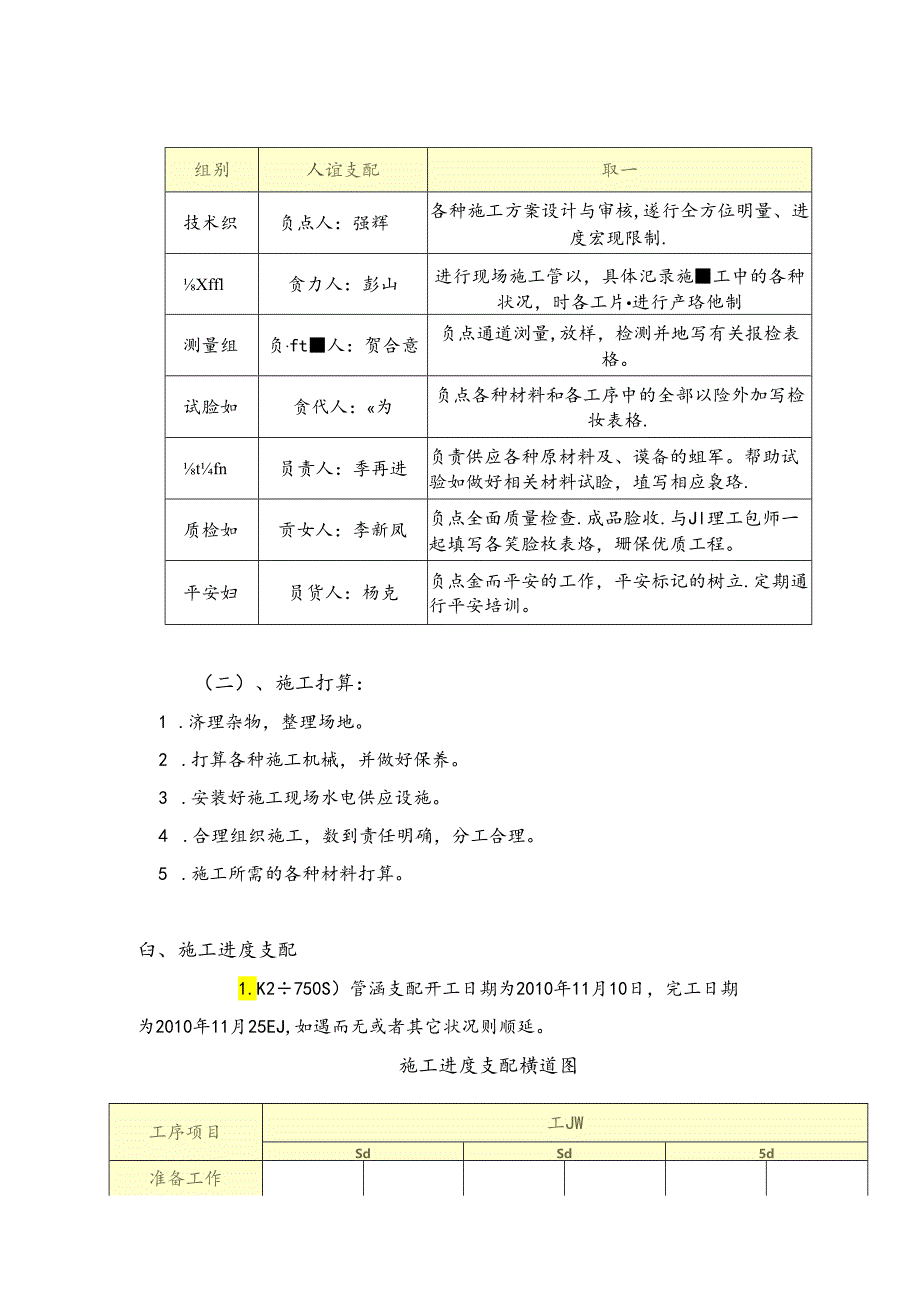

2、度7.06694km1.K2+750圆管涌与路途左交角50,孔径中1.5m,长45.81m,进口为八字其於，出口为八字翼培。主妥材料：管身混凝土：C30管身钢筋：I级制筋八字坞身、八字培铺的、一字培J备身、一字培业地帽石：C30三、施工打算（一）施工姐织机构：（JI时表）（二）主臬人员配备：组别人谊支配取一技术织负点人：强辉各种施工方案设计与审核,遂行仝方位明量、进度宏现限制.Xffl贪力人：彭山进行现场施工管以，具体汜录施工中的各种状况，时各工片进行产珞他制测量组负ft人：贺合意负点通道浏量,放样，检测并地写有关报检表格。试脸如贪代人：为负点各种材料和各工序中的全部以险外加写检妆表格.tfn
3、员责人：季再进负责供应各种原材料及、谟备的蛆军。帮助试验如做好相关材料试睑，埴写相应袅珞.质检如贡女人：李新凤负点全面质量检查.成品脸收.与Jl理工包师一起填写各笑脸枚表烙，珊保优质工程。平安妇员货人：杨克负点金而平安的工作，平安标记的树立.定期通行平安培训。（二）、施工打算：1 .济理杂物，整理场地。2 .打算各种施工机械，并做好保养。3 .安装好施工现场水电供应设施。4 .合理组织施工，数到责任明确，分工合理。5 .施工所需的各种材料打算。臼、施工进度支配1.K2750S）管涵支配开工日期为2010年11月10日，完工日期为2010年11月25EJ,如遇而无或者其它状况则顺延。施工进度支配

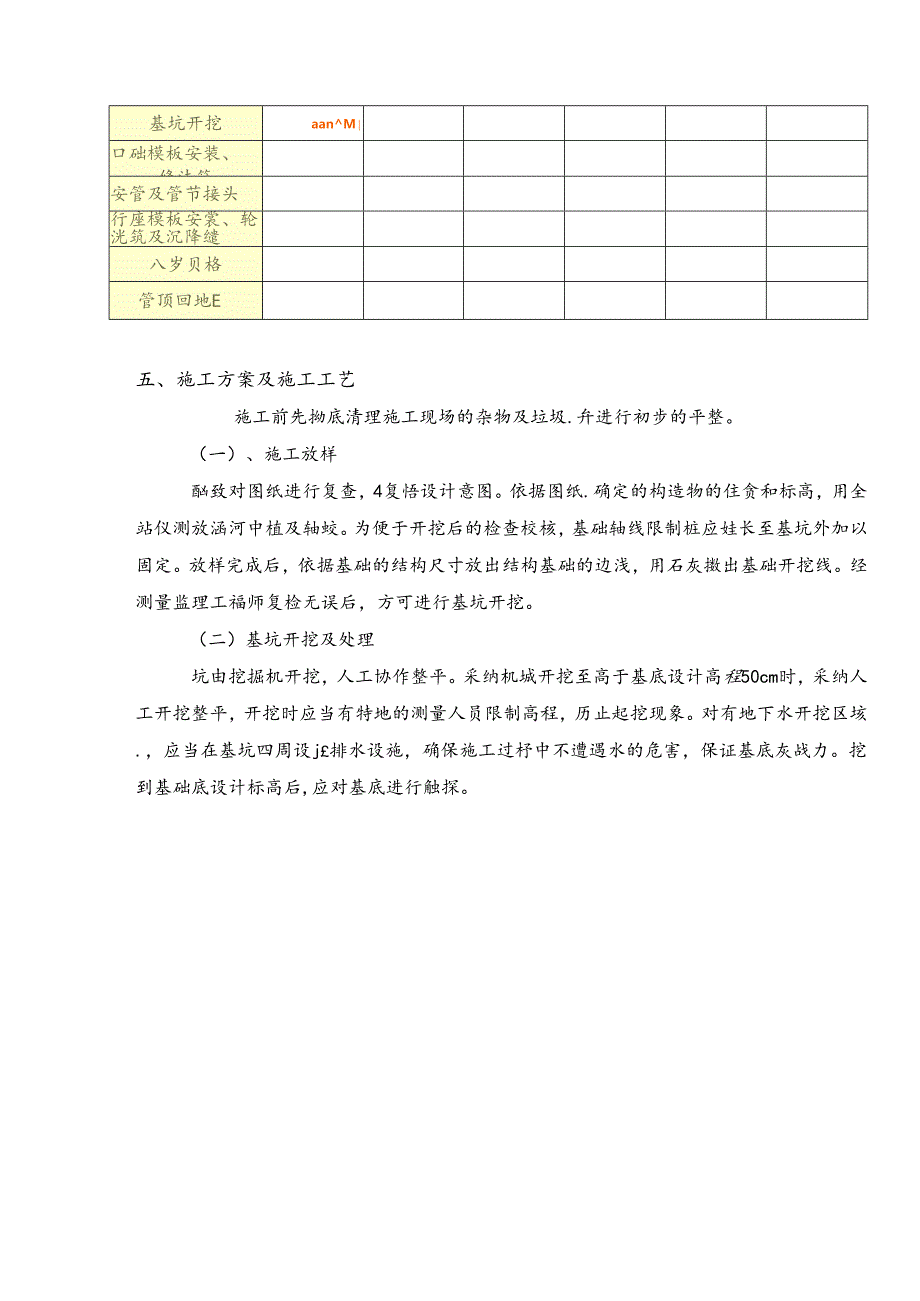

4、横道图工序项目工JWSdSd5d准备工作基坑开挖aanM口础模板安装、修法筑安管及管节接头行座模板安裳、轮洸筑及沉降缱八岁贝格管顶回地E五、施工方案及施工工艺施工前先拗底清理施工现场的杂物及垃圾.弁进行初步的平整。（一）、施工放样酗致对图纸进行复查，4复悟设计意图。依据图纸.确定的构造物的住贪和标高，用全站仪测放涵河中植及轴蛟。为便于开挖后的检查校核，基础轴线限制桩应娃长至基坑外加以固定。放样完成后，依据基础的结构尺寸放出结构基础的边浅，用石灰擞出基础开挖线。经测量监理工福师复检无误后，方可进行基坑开挖。（二）基坑开挖及处理坑由挖掘机开挖，人工协作整平。采纳机城开挖至高于基底设计高程50cm时
5、，采纳人工开挖整平，开挖时应当有特地的测量人员限制高程，历止起挖现象。对有地下水开挖区垓.，应当在基坑四周设j排水设施，确保施工过杼中不遭遇水的危害，保证基底灰战力。挖到基础底设计标高后,应对基底进行触探。开挖基坑检查项目项次检查内容规定值或允许偏差检查方法1平面周戏位没（Wn）符合图纸要求用经耸仪测试纵、横各2点2基底标高（mm）土质+50用水准仪测量5-8点石质+50-2003基坑尺寸（m）不小于图纸尺寸用尺量（三）基础：该涵洞为刚性基础，采纳钢模支模浇筑C20段.1、模板：所用的烟模板必需具有更好的刚度和强度，安装模板时各项尺寸指标要满意设计规范要求.接板内应无污物、砂浆及其他杂物。应在
6、运用前彻底的涂以脱模剂。所运用的说模剂不应使磴变色.模板经自检合格后，报检现场监理工程师.2、基区:俄浇筑：磴浇筑前捡全模板尺寸及模内是否有杂物。要保证模内干净、无泥土、杂物和水等。混粮土浇筑时应连续进行，浇筑校时要支配专人在现场负责，浇筑经时要报福密实保证磴而无空洞、蜂窝、麻面等现象。在泥坡土初凝至拆模之前，模板不得振动。混我土浇筑完后用土工布厦盖，进行海水养生。（四）安装管节：管节运至施工现场后（附带合格证），时管节尺寸进行复核，对不能满意下列要求的，不予脸妆：1、每处蜂常面积不薜大于30mm*30mm：2,其蜂窝深度不殍10mm：3,蜂窝总面积不能超过全而积的1%。管节安装从下游起先，使
7、接头面时上游.安管时采纳汽车起吊称作人工安装，每节涵管应紧帖于基础，倭涵管受力匀称。在敷设过程中，要保挣管清洁无脏物。保证管位的正确。涵管接缝宽度不应大于10mm,并用沥力麻絮等不透水性材料堵塞接雉处。再用两层15Omm宽的浸透沥舟的油毛毡包级并用铅丝绑扎接缝部位。（五）、管座磔浇筑：验浇筑妥求同基础。待胫强度达到设计槌度的75%以后方可进行下道工序。（六）、八字翼墙：M7.5浆肉片石应分层砌筑，一般23层组成一个工作层.每一个工作层要大致找平。硒筑时，选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石，相对长和短的石块应错铺在同一层弁和帮衬石或腹石交织就结。竖缝应与钵层的盘缝错开。平缝与竖缝
8、的宽度不大于40mm（七）、,回填经女理工程师检脸合格后，其经强度达到设计强度的75%,方可进行回埴。涵洞处路堤缺口填土应从涵洞洞身两例不小于2倍孔径范围内，同时依据水平分层、对称地进行填筑、压实。回填叶选用内摩擦较大的砾类土、砂矣土分层对称填筑，严格F艮制铺厚度并保证满恁压实度要求。台背回埴应逐层碾压检测，检查频率不少于三点每恻。其压实度要求在路床顶而以下深度0-80Omm的范围内不小于96%,800mm以下至埴方法底或涵涧顶部的压实度为95%圆管涵施工过程中妥满意下表中实测项目之规定：圆管涵检验实测项目项次检验项目规定值或允许偏爱1混凝土抗压强度MPa）在合格标准内2管轴规偏位（m503涌
9、底流水面高程（11三）204涵管长度（B11I）+100-505管座宽、印度an）大于设计值6相邻管节底面错口（mm）管径Xm5（八）、施工工艺图：（见后衰）六、质量保证措施：.严格工艺规程，细致执行施工技术规范、技术标准及有关操作规程，确定施工工艺和方法，编制工程施工程序。圆管法开工前进行具体技术交底，做到操作有工艺、施工有图纸，并做好各项施工原始汜录工作。对原材料、半成品以及成品施工过程中一切实行严格的质量限制和监督。1、原材料的限制：对进场主要材料由检脸人员对产品标识，标出产品和名称、规格、进行质量检脸，蜗致填写捡脸的然果等。2、组织工程技术人员编制具体的实施性施工组织设计报监理工程师批
10、准后，指导工程施工。3、制定行之有效的质量管理制度，在具体实施过程中做到细致落实、相互监督、善始看终。增加全员质量意识，细致贯彻执行质量第一的方针，进行常常性的质受管理学问宣扬教化工作，争取创优质工程。4、在施工全过程中严把“三关”。一是严把图纸关，首先对图纸进行细致反艮复核，拗底了解设计恁图,其次严格按图纸和联收标准要求组织实施，井层层组织技术交底：二是严把测量关，严格按洌量质量保证程序及规范执行。对各测点实行坐标与相对几何尺寸双向限制，并电立高程限制网，坚持洌量复核制，采纳高精度的光学测距仪及水准仪，确保位先正确：三是严把试验关，对每批原材料细致进行质量基定，细心选杼陆作比。无合格证及试脸
11、不符合要求者，坚决不予运用。就一道工序经监理工杼卿批准后方可进行下一道工序施工，工前臬做好各项打算工作。七、平安措施在礼工中必需加强劳动爱护工作，搞好平安生产，细致贯彻执行“平安生产，质量第一”的方针。1、平安责任制：项目经理为第一平安责任人，项目设专职平安负，各作业队伍由作业队长兼任本队伍平安员。虔立佗全平安规章制度健全生产管理网络。2、作业队长，平安负要模范遵守平安生产制度,领导班组平安作业，有权拒绝上一级领导违章指挥。3,油库设在平安距离以外，设专人值班警卫，配备防火，防雷，防爆设施。4、在延工车柄与地方道路交通干扰较大的地段设置平安标记或派专人疏导交通。5.吊装作业时，设专人指挥，防止
12、出现事故。八、文明施工及环境爱护1、文明的工(1),严格依据技术规范要求进行施工，发觉有科文明施工的现象刚好处理，对不规范的施工行为予以订正。(2)、泡工人员全部佩带用位牌,牌证上标明职务、工种，以供业主、监理分讲、监督，提、特别工种人员必需持证上图。(3),做到不扰民、不断水、不断电，保证通讯畅通。2、环境爱护环境爱护是为了改善生活环境与生息环境，防止污染和造成公害，保障人体健康。在村庄旁边施工时，噪声较大机械应尽量避开夜间地工。施工和生活的污水和废水，应依据环卫妥求排放。施工机械清单序号设备名称规格型号单位数量1挖掘机lm3台1216t吊车国产台13打夯机进口台24砂拌和机350型台25柴
