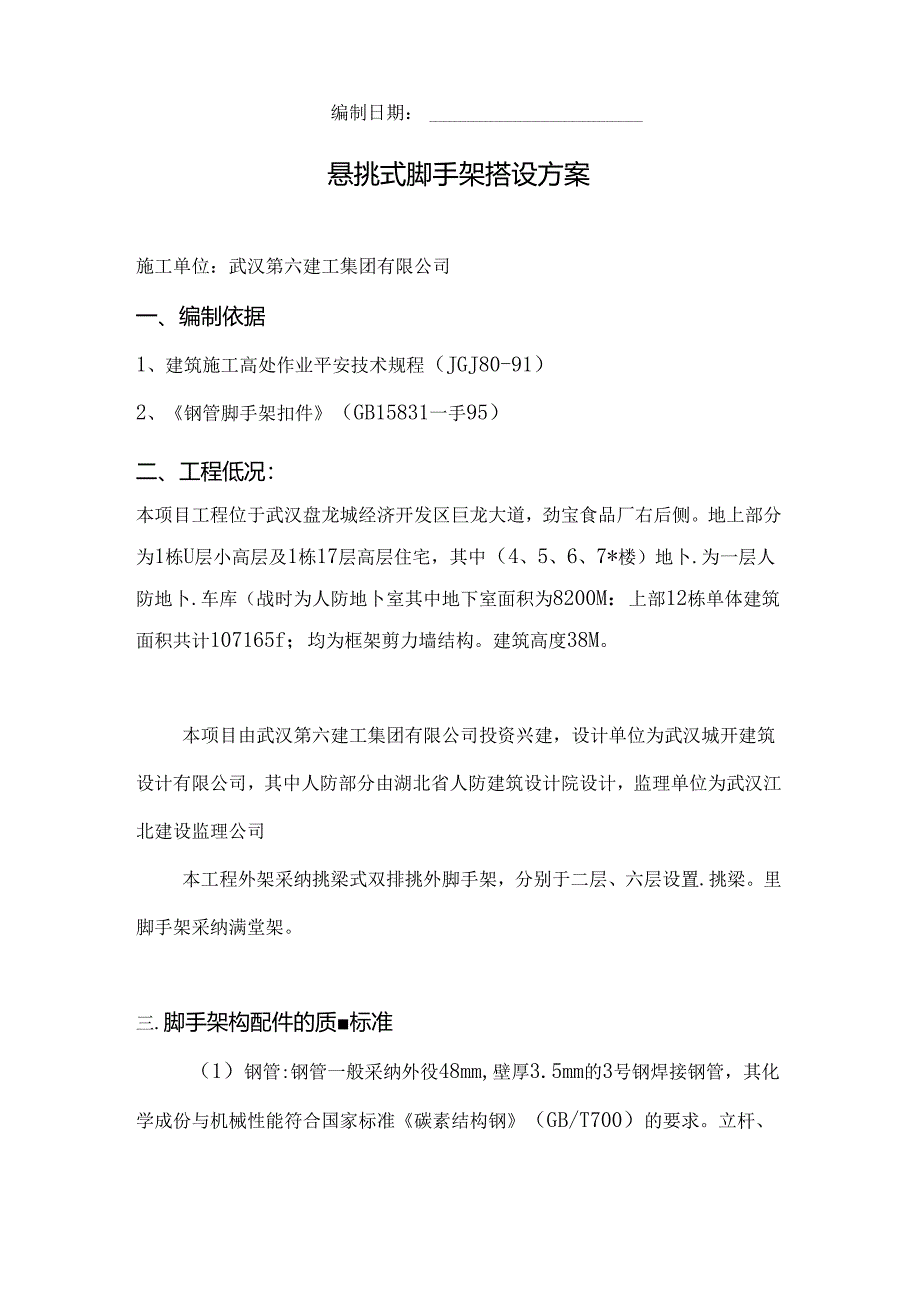

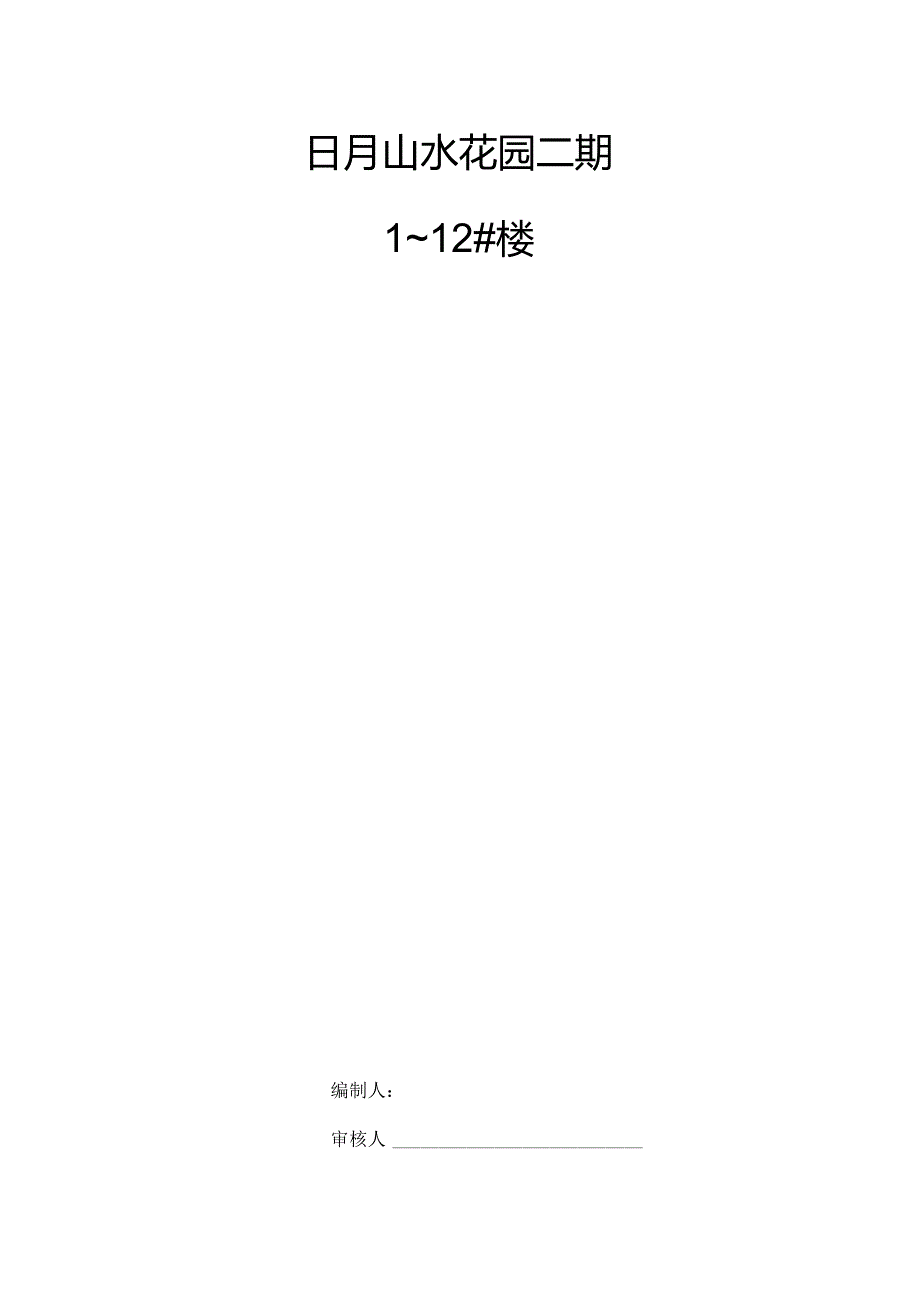

1、日月山水花园二期112#楼编制人：审核人编制日期：悬挑式脚手架搭设方案施工单位：武汉第六建工集团有限公司一、编制依据1、建筑施工高处作业平安技术规程（JGJ80-91）2、钢管脚手架扣件（GB15831一手95）二、工程低况：本项目工程位于武汉盘龙城经济开发区巨龙大道，劲宝食品厂右后侧。地上部分为1栋U层小高层及1栋17层高层住宅，其中（4、5、6、7*楼）地卜.为一层人防地卜.车库（战时为人防地卜室其中地下室面积为8200M：上部12栋单体建筑面积共计107165f；均为框架剪力墙结构。建筑高度38M。本项目由武汉第六建工集团有限公司投资兴建，设计单位为武汉城开建筑设计有限公司，其中人防部分

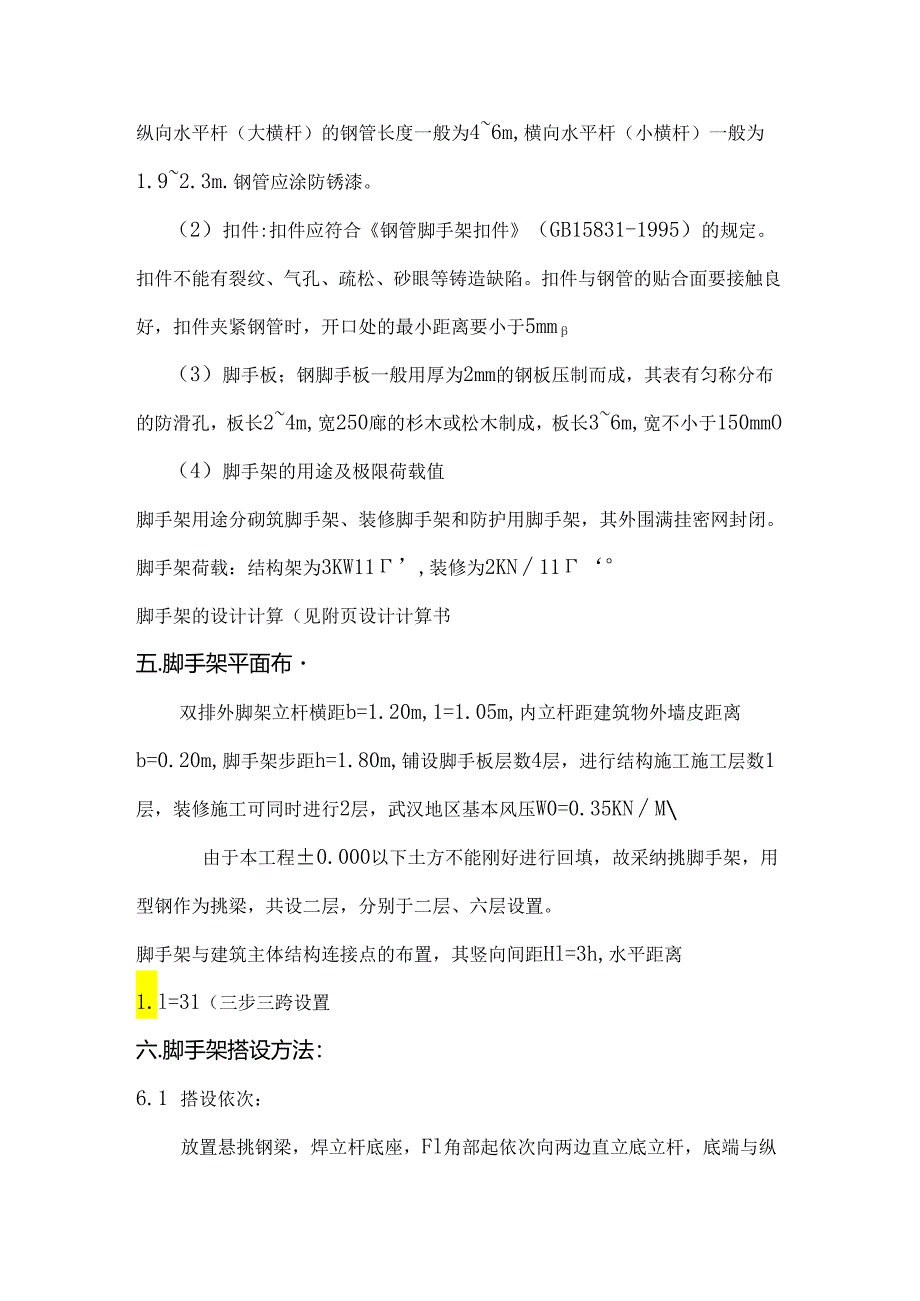

2、由湖北省人防建筑设计院设计，监理单位为武汉江北建设监理公司本工程外架采纳挑梁式双排挑外脚手架，分别于二层、六层设置.挑梁。里脚手架采纳满堂架。三.脚手架构配件的质标准（1）钢管:钢管一般采纳外役48mm,壁厚3.5mm的3号钢焊接钢管，其化学成份与机械性能符合国家标准碳素结构钢（GB/T700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为46m,横向水平杆（小横杆）一般为1.92.3m.钢管应涂防锈漆。（2）扣件:扣件应符合钢管脚手架扣件（GB15831-1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5m
3、m（3）脚手板；钢脚手板一般用厚为2mm的钢板压制而成，其表有匀称分布的防滑孔，板长24m,宽250廊的杉木或松木制成，板长36m,宽不小于150mmO（4）脚手架的用途及极限荷载值脚手架用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满挂密网封闭。脚手架荷载：结构架为3KW11,装修为2KN11脚手架的设计计算（见附页设计计算书五.脚手架平面布双排外脚架立杆横距b=1.20m,1=1.05m,内立杆距建筑物外墙皮距离b=0.20m,脚手架步距h=1.80m,铺设脚手板层数4层，进行结构施工施工层数1层，装修施工可同时进行2层，武汉地区基本风压W0=0.35KNM由于本工程0.000以下土方
4、不能刚好进行回填，故采纳挑脚手架，用型钢作为挑梁，共设二层，分别于二层、六层设置。脚手架与建筑主体结构连接点的布置，其竖向间距Hl=3h,水平距离1.l=31（三步三跨设置六.脚手架搭设方法：6.1 搭设依次：放置悬挑钢梁，焊立杆底座，Fl角部起依次向两边直立底立杆，底端与纵向势地杆扣件固定后，装设横向扫地杆，并也与立杆固定，每边竖起34根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆、靠近立杆并与纵向平杆扣接固定）。校正立杆垂直和平杆水平使其符合要求后，按4555Nm力拧紧扣件螺栓,形成构架的起始段，按上述要求依次向前延长搭设，直至第一部架交圈完成。交圈后，再全面检查一遍
5、构造质量，严格确保设计要求和构架质量，设置端墙件，按第一部架交圈完成。交圈后，再全面检查一遍构造质量，严格确保设计要求和构件质量，设置端墙件，按第一步架的作业程序和要求搭设其次步、第三步随搭设过程刚好装设连墙件和剪刀撑，装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及密目网全封闭。6.2 构造要求：立杆：立杆间距选用1.5m,允许搭设偏差511un,立杆垂宜允许搭设偏差10CIno扫地杆设置人垫板往上20cm处，设置扫地杆，扫地杆采纳对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于IOCm（I横杆间距、平整度横杆步距采纳l8m,用对接方法接长，一根横杆两端的高差，不能超过2cm,纵
6、向水平杆全长平整度不超过10cm。立杆、横杆接头的具体做法：立杆上对接件应交织布置，两个相邻立杆的接间不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3。纵向水平杆对接接头应交织布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm,并应避开设在纵向水平杆的跨中。6.3 架体与建筑结构拉接要求：构造形式：采纳刚性连接方式，连墙体杆用两根50cm短管用宜角扣件中间固定于墙体上。布置要求：连墙杆在垂直间距不应大于4m,水平间距不大于6m的位置上设置，设置时尽量嵬近主节点，偏离主节点的距离不应大于30cm。必需人底部第一根纵
7、向水平杆处起先设置，布设形式可以采纳花排，也可以采纳并排，宜先采纳花排。门窗洞口采纳短向拉接，钢管长度过门窗洞口边缘25OmnI以上。6.4 剪刀撑的搭设方法：在建筑物四周转角处，必须要设置剪刀掾,每道剪刀撑跨越立杆的根数宜在57根之间，每道剪刀撑的宽度不应小于4跨，且不小于6m,斜杆与地面的倾角宜在45飞0之间，由底至顶连续设置，剪刀撑沿纵向连续设置。剪刀撑斜杆应在旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于15cm。剪刀撑接长采纳搭接接长，搭接长不小于80cm,用3个扣件等距布置，扣件扣在钢管端头处小于IOCnI处。剪刀撑下端肯定要落地。七 .
8、小横杆的设:每一主节点必需设置一根横向水平杆，并采纳直角扣件扣紧在纵向水平杆上部，端头个处伸出长度不小于10cm,该杆轴线偏离主节点的距离不应大于15cm。双排架中匏墙一侧的外伸长度不应大于50cmo八 .脚手板的防护栏杆：脚手板一般应设置在3根小横杆上，要铺满、铺严密，在两侧设置18OnUn以上高脚板，操作层上部护身栏杆1.2m高，下部护身栏杆距踢脚板0.6m处。九 .脚手架体与建筑物之间封闭方法：9.1密封网垂直封闭：（1）密目网贯穿试验：密耳网要四证齐全，要有阻燃性能，其续燃、阻燃时间均不得大于4s。要符合GB16909的规定。每IOcmXlOcm=100cm2的面积上有2000个以上网
9、目。（2）密目网贯穿试验：做耐贯穿试验时，将网与地面成30夹角拉平，在其中心上方3m,用5Kg重的钢管（管径48-51mm）垂直自由落下，不穿透即为合格产品。（3）密目网的绑扎方法：用系绳将密目网绑扎至立杆或大横杆上，使网与架体坚固的连接在一起。系绳的材质应符合GB16909的规定。9.2兜网封闭：用大眼平安网（平网）将脚手架与建筑物之间封闭起来，每隔IOm封闭一道。十.脚手架的上下通道，脚手架体须要设置F安马道，马道宽度不小于1m,马道坡度以1：3（高：长）为宜：马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理,立面设剪刀撑：人行斜道小横杆间距不超过1.5m：马道上满铺脚手板，板上
10、钉防滑条；设置护身栏杆，上部护身栏杆1.2m,下部护身栏杆距脚手板0.6m。十一.脚手架的卸料平台：脚手架的卸料平台上面要挂牌表明限制荷载并严格依据搭设方案施工（卸料平台另编制施工方案）。十二.脚手架搭设质置要求：（1）立杆的垂直偏差：搭设高度HW25m时，同偏差不大于H/200,且不大于100mni；横向偏差不大于H/400,且不大于50三（2）纵向水平杆水平偏差不大于总长度的1/300,且不大于20mm；横向水平杆水平偏差不大于是IOmm0（3）脚手架步距、立杆横距偏差不大于20mn,立杆纵距偏差不大于50mm。（4）扣件坚实力宜在4555m范围内，不得低于或高于60Nm.（5）连墙点的数
11、量、位置要正确，连接坚固，无松动现象。（6）同一层各挑梁上表面之间的水平误爰不大于20mmo且应视须要在其间设置整体拉结构件，以爱护整体稳定。十三.脚手架的运用规定：（1）作业层每Im架面上施工荷载不得超过以下规定值，结构脚手架3KNm2;装修脚手架2KNm2（2）在架板上堆放的标准成不得多于单排立码3层，砂浆和容器总重不得大于1.5KN：施工设备单重不得大于1K，运用人力在架上般运和安装的构件的H重不得大于2.5KNo（3）在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。按通行手推车要求搭设的脚手架应确保车道畅通。严禁上架上员在架面上奔跑、退行或倒退拉车。（4）作业人员在加上的最
12、大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单场块脚手板以增加操作高度。（5）在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连续坚实件和连墙体。确因操作要求须要临时拆除时，必需经主管人员同意，实行相应弥补措施，并在作业完毕后，刚好予以复原。（6）工人在加上作业中，就留意自我平安爱护和他人的平安，避开发生碰撞，闪推和落物。严禁在架上戏闹和坐在栏杆上告等平安处休息。（7）人员上下脚手架必需走设平安防护的出入通道，严禁噤援脚手架上下。（8）在作业中，应先行检查有无影响平安作业的问题存在，在解除和解决后者能复原正常作用：发觉有异样和危急状况时，应马上通知全部架上人员撤离。（9）在
13、每步架的作业完成之后，必需将架上剩余材料物品移至上（下）步架或室内：每日收工前应清理架面，将架面上的材料物品堆放整齐,垃圾清运出去，在作业期间，应刚好清理落入平安网内的材料和物品在任何状况下，严禁自架上向下抛掷材料物品和倾倒垃圾。十四.脚手架的交底与验收：脚手架必需严格依据施工方案搭设，要有严格的技术交底，对具体部位要有节点构造详图，操作人员必需严格执行，全部偏差数值必需限制在允许范围内。要由特地人员对已搭设好的脚手架依据设方案进行验收，验收时要有量化内容，如横、立杆间距数值，立杆的垂直度，横杆的平整度等都应具体记载在验收记录中，不能简洁的用符合要求”来代替。十五.脚手架的拆除方法脚手架拆除前
14、应制定施工方案，包括拆除架的步骤和方法、平安措施等。拆除依次应遵守由上到下，先搭后拆、后搭先拆的原则，即先拆栏、脚手板、剪刀撑、斜撑，而后小横杆、大横杆、立杆等；并按一步一清原则依次进行，禁止上下同时进行拆除工作。拆架子的高空作业人员应戴平安帽，系平安带，穿软底鞋上架作业，四周设围护栏杆或直立警戒标记并有专人指挥，以免发生伤亡事故。拆除依次自上而下进行，不能上下同时作业。连墙点必需与脚手架同步拆除，不允许分段、分立面拆除，拆下的扣件和配件应刚好运至地面，严禁高空抛掷。十六.脚手架搭设时留意事项，（1）外径48mm与51mm的钢管严禁混合运用。（2）主节点处，固定横向水平杆（或纵向水平杆）、剪刀
15、撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。（3）各杆件端头伸出扣件盖板边缘的长度不应小于100mIn。（4）对接扣件的开口应朝向架子的内侧，螺栓朝上，宜角扣件的开口不得朝下，以确保安全。（5）不脚手架外侧遇有主低压电线时，而且外侧边缘距外是架空线路外侧边丝的平安距离小于规范规定时，应做特地外电防护方案，并严格执行。（6）上架作业人员必需持证上岗，戴平安帽，系平安带。（7）严格按搭设方案施工，连墙件和剪刀撑应刚好设置，不得滞后超过两步。（8）在搭设过程中，应留意调整整架的垂直度，一般通过调整连墙撑的长度来实现，但最大允许偏差100mma十七.脚手架的维护与管：（1）运用完毕的脚手架应刚好回收入库、分类存放。露天堆放时，场地应平整，排水良好，下设支垫，并用苫布遮盖。配件，零件应存放在室内。（2）凡弯曲、变形的杆件应先调直，损坏的构配件应修熨，方能入库存放，否则应更换。（3）要定期对脚手架的构配件进行除锈、防锈处理，凡湿度较大的地区（在于75%）。每年应涂刷防锈漆一资，一般应两年涂刷一次。扣件要涂油。螺栓宜镀锌防锈。（4）工具式脚手架，在拆除后须要刚好进行修理爱护，并配套存放。（5）脚手架运用的扣件、螺母、垫板、插销等小配件极易丢
