《PP改性知识大全含配方.docx》由会员分享，可在线阅读，更多相关《PP改性知识大全含配方.docx（9页珍藏版）》请在第壹文秘上搜索。

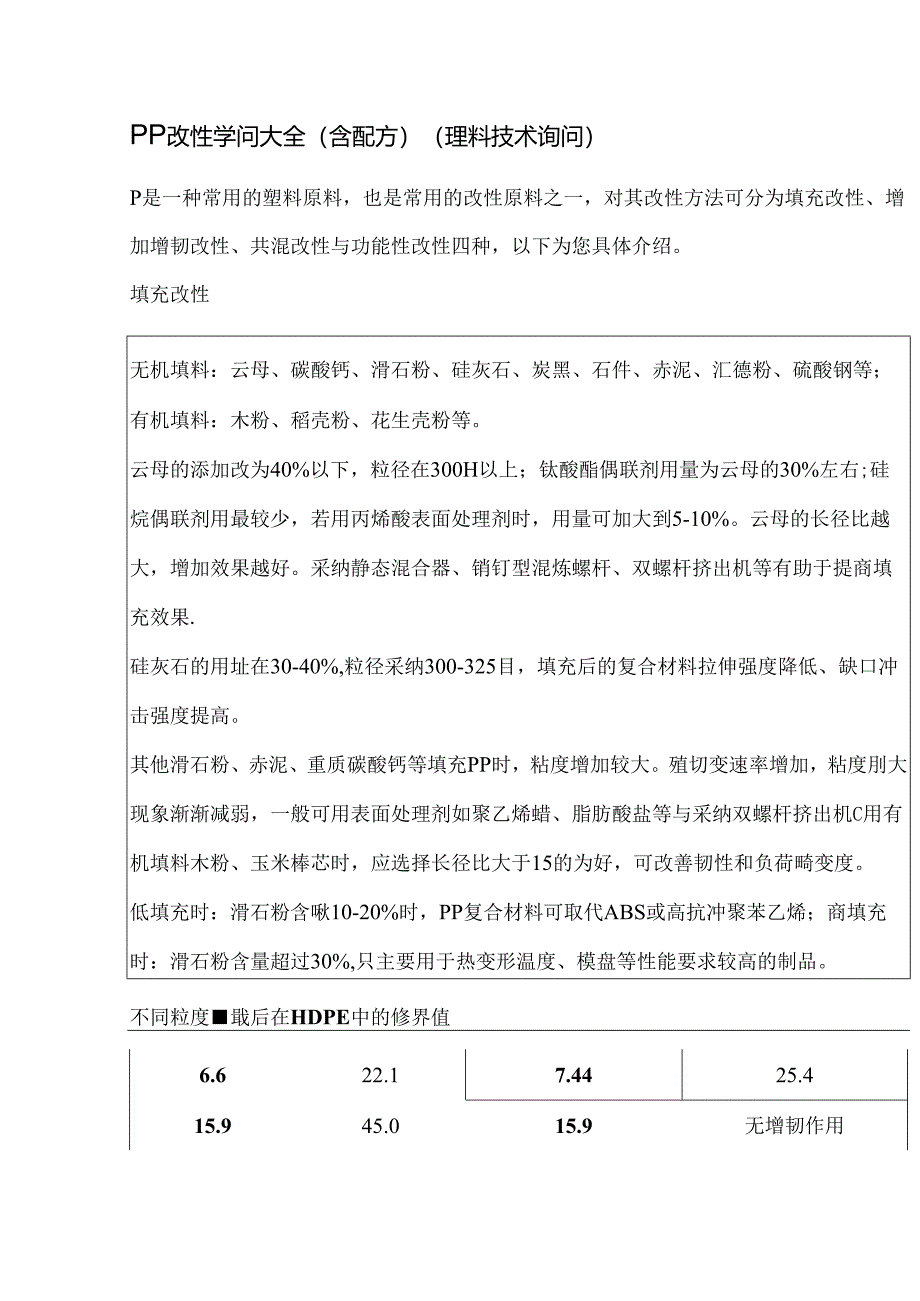

1、PP改性学问大全（含配方）（理料技术询问）P是一种常用的塑料原料，也是常用的改性原料之一，对其改性方法可分为填充改性、增加增韧改性、共混改性与功能性改性四种，以下为您具体介绍。填充改性无机填料：云母、碳酸钙、滑石粉、硅灰石、炭黑、石件、赤泥、汇德粉、硫酸钢等；有机填料：木粉、稻壳粉、花生壳粉等。云母的添加改为40%以下，粒径在300H以上；钛酸酯偶联剂用量为云母的30%左右;硅烷偶联剂用最较少，若用丙烯酸表面处理剂时，用量可加大到5-10%。云母的长径比越大，增加效果越好。采纳静态混合器、销钉型混炼螺杆、双螺杆挤出机等有助于提商填充效果.硅灰石的用址在30-40%,粒径采纳300-325目，填
2、充后的复合材料拉伸强度降低、缺口冲击强度提高。其他滑石粉、赤泥、重质碳酸钙等填充PP时，粘度增加较大。殖切变速率增加，粘度刖大现象渐渐减弱，一般可用表面处理剂如聚乙烯蜡、脂肪酸盐等与采纳双螺杆挤出机C用有机填料木粉、玉米棒芯时，应选择长径比大于15的为好，可改善韧性和负荷畸变度。低填充时：滑石粉含啾10-20%时，PP复合材料可取代ABS或高抗冲聚苯乙烯；商填充时：滑石粉含量超过30%,只主要用于热变形温度、模盘等性能要求较高的制品。不同粒度戢后在HDPE中的修界值6.622.17.4425.415.945.015.9无增韧作用增IB效果:随粒径的减小增韧效果越来越好增加增制改性增加材料：玻璃

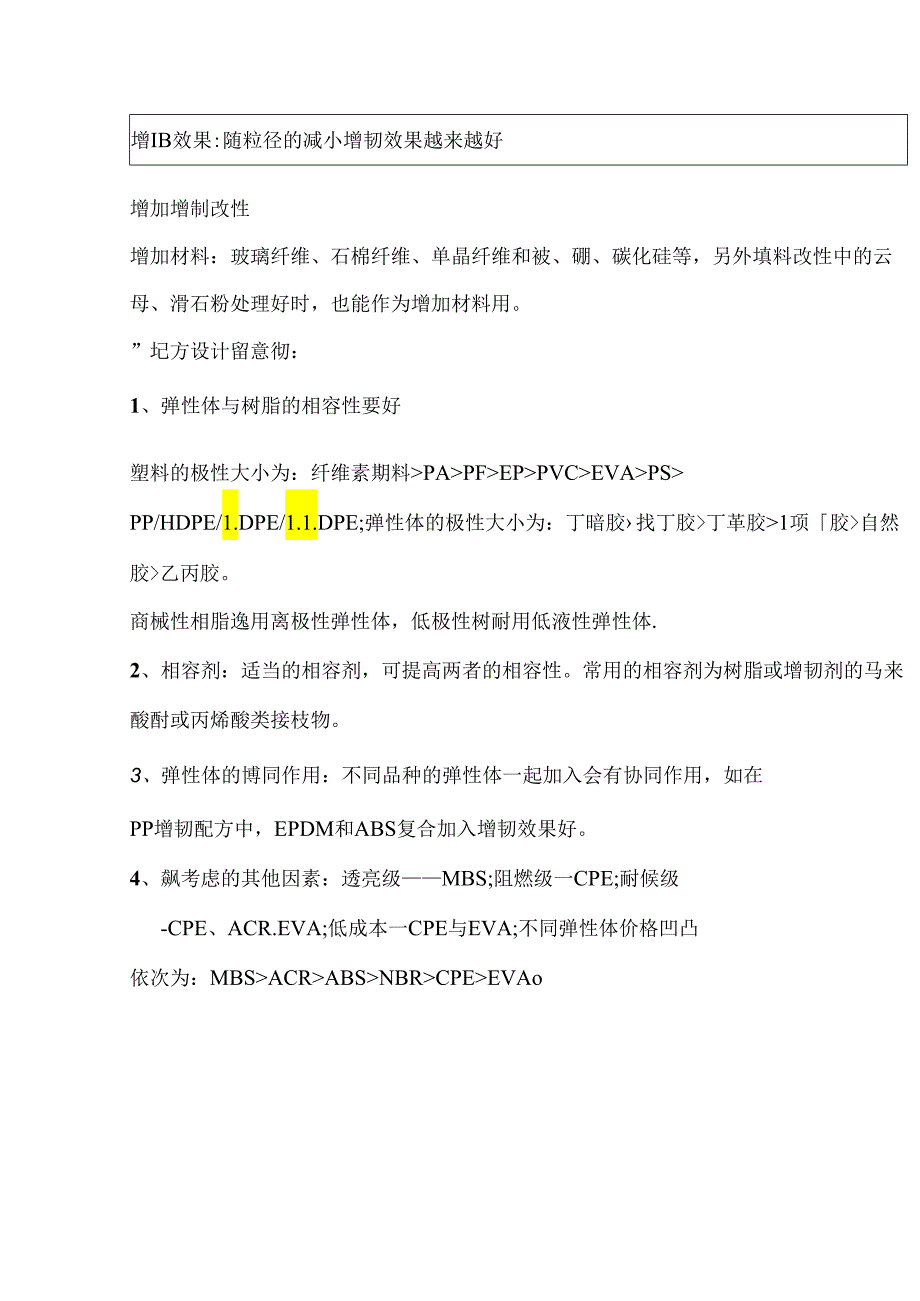

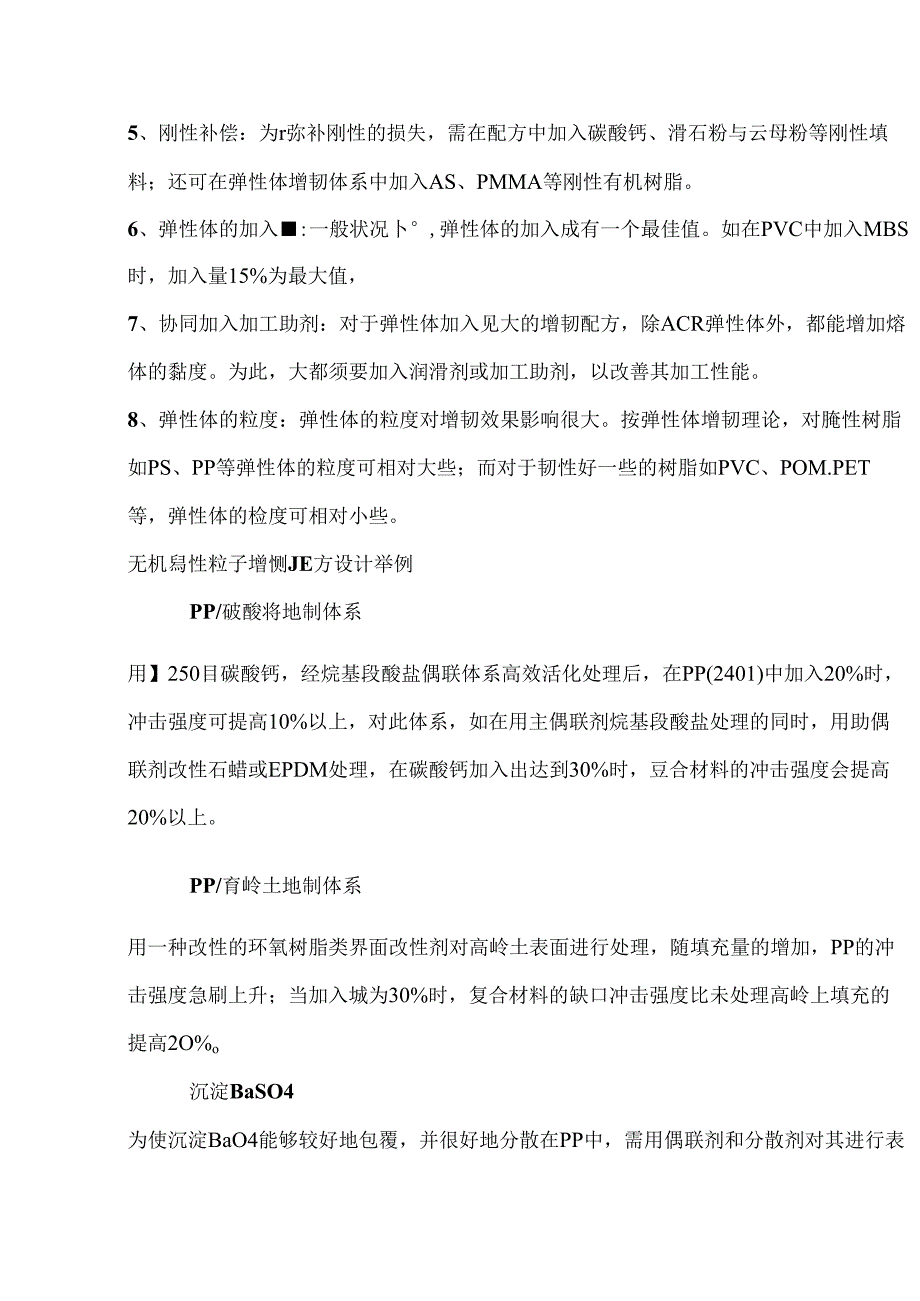

3、纤维、石棉纤维、单晶纤维和被、硼、碳化硅等，另外填料改性中的云母、滑石粉处理好时，也能作为增加材料用。”圮方设计留意彻：1、弹性体与树脂的相容性要好塑料的极性大小为：纤维素期料PAPFEPPVCEVAPSPP/HDPE/1.DPE/1.1.DPE;弹性体的极性大小为：丁暗胶找丁胶丁革胶1项胶自然胶乙丙胶。商械性相脂逸用离极性弹性体，低极性树耐用低液性弹性体.2、相容剂：适当的相容剂，可提高两者的相容性。常用的相容剂为树脂或增韧剂的马来酸酎或丙烯酸类接枝物。3、弹性体的博同作用：不同品种的弹性体一起加入会有协同作用，如在PP增韧配方中，EPDM和ABS复合加入增韧效果好。4、飙考虑的其他因素：透
4、亮级MBS;阻燃级一CPE;耐候级-CPE、ACR.EVA;低成本一CPE与EVA;不同弹性体价格凹凸依次为：MBSACRABSNBRCPEEVAo5、刚性补偿：为r弥补刚性的损失，需在配方中加入碳酸钙、滑石粉与云母粉等刚性填料；还可在弹性体增韧体系中加入AS、PMMA等刚性有机树脂。6、弹性体的加入:一般状况卜,弹性体的加入成有一个最佳值。如在PVC中加入MBS时，加入量15%为最大值，7、协同加入加工助剂：对于弹性体加入见大的增韧配方，除ACR弹性体外，都能增加熔体的黏度。为此，大都须要加入润滑剂或加工助剂，以改善其加工性能。8、弹性体的粒度：弹性体的粒度对增韧效果影响很大。按弹性体增韧理
5、论，对腌性树脂如PS、PP等弹性体的粒度可相对大些；而对于韧性好一些的树脂如PVC、POM.PET等，弹性体的检度可相对小些。无机舄性粒子增恻JE方设计举例PP/破酸将地制体系用】250目碳酸钙，经烷基段酸盐偶联体系高效活化处理后，在PP(2401)中加入20%时，冲击强度可提高10%以上，对此体系，如在用主偶联剂烷基段酸盐处理的同时，用助偶联剂改性石蜡或EPDM处理，在碳酸钙加入出达到30%时，豆合材料的冲击强度会提高20%以上。PP/育岭土地制体系用一种改性的环氧树脂类界面改性剂对高岭土表面进行处理，随填充量的增加，PP的冲击强度急刷上升；当加入城为30%时，复合材料的缺口冲击强度比未处理
6、高岭上填充的提高2O%o沉淀BaSO4为使沉淀BaO4能够较好地包覆，并很好地分散在PP中，需用偶联剂和分散剂对其进行表面处理和预分散。在30%加入量时，经过处理可使共:冲击强度提高近2。纳米燃料指粒度小于100nm的一类填料，随填料加入量的增大，拉伸强度和冲击强度呈抛物线改变。起先随加入破增加而增大，达到一个最高峰值后，随添加量增加而下降.纳米填料的增韧改性存在一个最佳加入量，一般在10份以3与最佳加入成对应的冲击强度会成倍增长。破土金属拄在PP中加入碱土金属盐，当加入量达到40份时，冲击强度达到最大值,此时冲击强度增加2倍之多。增M改性配方举例PP(F401)13PP(1340)20丙烽我
7、接校聚丙端25POE(8180)12抗氧剂(1010)0.1抗氧剂(D1.TP)0.1Ca3(25目)30钛酸第偈联剂0.3加工工艺：按配方称地，高速混合机初混，双螺杆挤出机共混造粒用途：可涂装汽车保险杠蒙面料PP(EPF30R)100POE(DOW)5BaSO430B晶婕剂0.3用途：耐候性刚性增韧PP删0体系PP/M增韶体系1.DPE对PP的增切效果明显，却会造成其他力学性能如弯曲模盘的快速内降。HDPE在PP中加入量小于10%时，对PP具行刚性增韧效果，即增加冲击性能的同时,其他力学性能乂不卜降C1.1.DPE对PP的增韧效果介于1.DPE和HDPE之间，加入量以5%-20%为好。UHM
8、WPE对PP不仅有增韧作用，还可实现原位成纤增加效果,PP/EVA删B体系EVA在增韧PP的同时，还可以提高断裂伸长率、熔体流淌指数和表面光泽度。所选用的EVA中VA的含量为14%-18%之间。用20%EVA-15增韧PP,其冲击强度提高12倍之多，刚性下降幅度小。PP/PA6增愠体系PP/PA6共混体系可改善两者本身固存缺点，使材料具方优应的综合性能指标，选取15%PA6加入PP中，可使其冲击强度提高50%,拉伸强度卜降13.8%三mPE/PP”体系mPE具有特别低的玻璃化温度，而且断裂伸长率很大，特别适合于PP的增韧改性。在PP中加入40%mPE,于-30C下的缺11冲击强度超过纯PP的2
9、0倍，约为同等质城份数EPDM增韧效果的9倍。亚合材料具有较低的拉伸永久变形、压缩永久变形和蠕变变形，卓越的低温型能和加工件能，成为EPDM的强有力竞争者。POE增韶PP体系PP/POE是近年来开发的弹性体增韧PP体系，其增韧效果最好，耐候性好，流淌性佳,热稳定性好，加工性能好，也是目前最常用的弹性体增韧PP体系。POE在PP中加入量超过15%时，增韧效果快速提高。如在PP中加入30%POE时，其缺口冲击强度从纯PP的764Jm增加到626Jm0与EPDM相比，POE内聚能低、不含双键、耐候性好，是EPDM的强有力替代品。SBS增制PP体系当SBS的含质在O-IO份之间时，冲击强度随加入成增大
10、而增大；超过15份后，冲击强度反而下降C如用SBS与PP制成的耐冲击型PP的常温柔低温冲击性能分别提高5倍和10倍。EPDM、EPR增幅PP体系EPDM（乙烯-丙烯二烯燃三元共聚物）、EPR（乙烯-丙烯二元共聚物）是PP传统最常用弹性体增韧材料。在5%-30%的含量范围内，随其加入量的增大，体系的冲击强度近似线性快速增大；但同时，体系的弯曲强度、拉伸强度、热变形温度等明显降低CBR增MPP体系顺丁橡胶（BR）具有高弹性、良好的低温性能（玻璃化温度-IIOaC）、耐磨性、耐挠曲性等优点，BR的溶解度参数与PP接近，与PP的相容性好，增韧效果好。当PP/BR为100/15时，其冲击强度提高近6倍，
11、脆化温度下降到8C（下降23匕）。量料/弹性体林同增制PP体系弹性体与PP共混虽然具有优良的冲击强度，但刚性、强度和热变形温度等性能损失较大，且成本提高超显。为了改善力学性能和降低成本，在弹性体/PP增韧体系中，加入珊料形成弹性体/塑料/PP三元共混体系。共混改性共混改性是指用其他那料、檬胶、或热纲性弹性体与PP共混，填入PP中较大的晶球内，以此改善PP的韧性和低温脆性。共混改性圮方举例原料基本配方/份原料基本配方/份PP(T30S)100PA6(M2800)14PP-g-MAH6纳米CaCO312加工工艺温度（单位：t）一区二区三区四区五区六区机头175185190210225235215留
12、意加费：1、PA6在80C鼓风干燥箱中干燥8h;2、PP-g-MAH在75鼓风干燥箱中干燥4h;3、按配方称装在高混机中混合匀称，再经双螺杆挤出机共混挤出造粒。功能性改性木物填充PP物料名称添加比例PP92.5%木粉（用17.5%NaOH溶液处理，4060m）7.5%改性后材料性能技伸强度/MPa27.9伸长率/%498简支梁缺口冲击强度23C（KJm2）6.31弯曲强度/MPa60.6复合增加PP材料PP（燕山石化1300）100被璃纤维25云母粉15硅烷偶联剂0.5-1PPEVACaCO3增M体系PP100CaCO330EVA(VA15%)20HDPE10石蜡2抗辆剂1抗电聚丙为PP100HZ-14(抗静电剂)1白油0.2颜料适量抗有化PP比方PP100抗氧剂IOlo0.1抗弱剂DSTP0.3脱氧剂0.3稳定剂77D0.05紫外线汲取剂BAD0.1紫外线汲取剂3270.15加工条件：(1)适粒条件：温度170、175、185、185C;螺杆转速70rmin。(2)吹膜条件：温度170C、200、225、230C;螺杆转速30rmin;牵引转速6rmin商冲击型PPMg(OH)2阻燃材料PP50Mg(OH)250稀土偶联剂2.5加工条件：(I)MgQH)2在120C下烘干IOh;(2)在高温器中加入稀土偶联剂,于60C下，高速搅拌IOmirU
