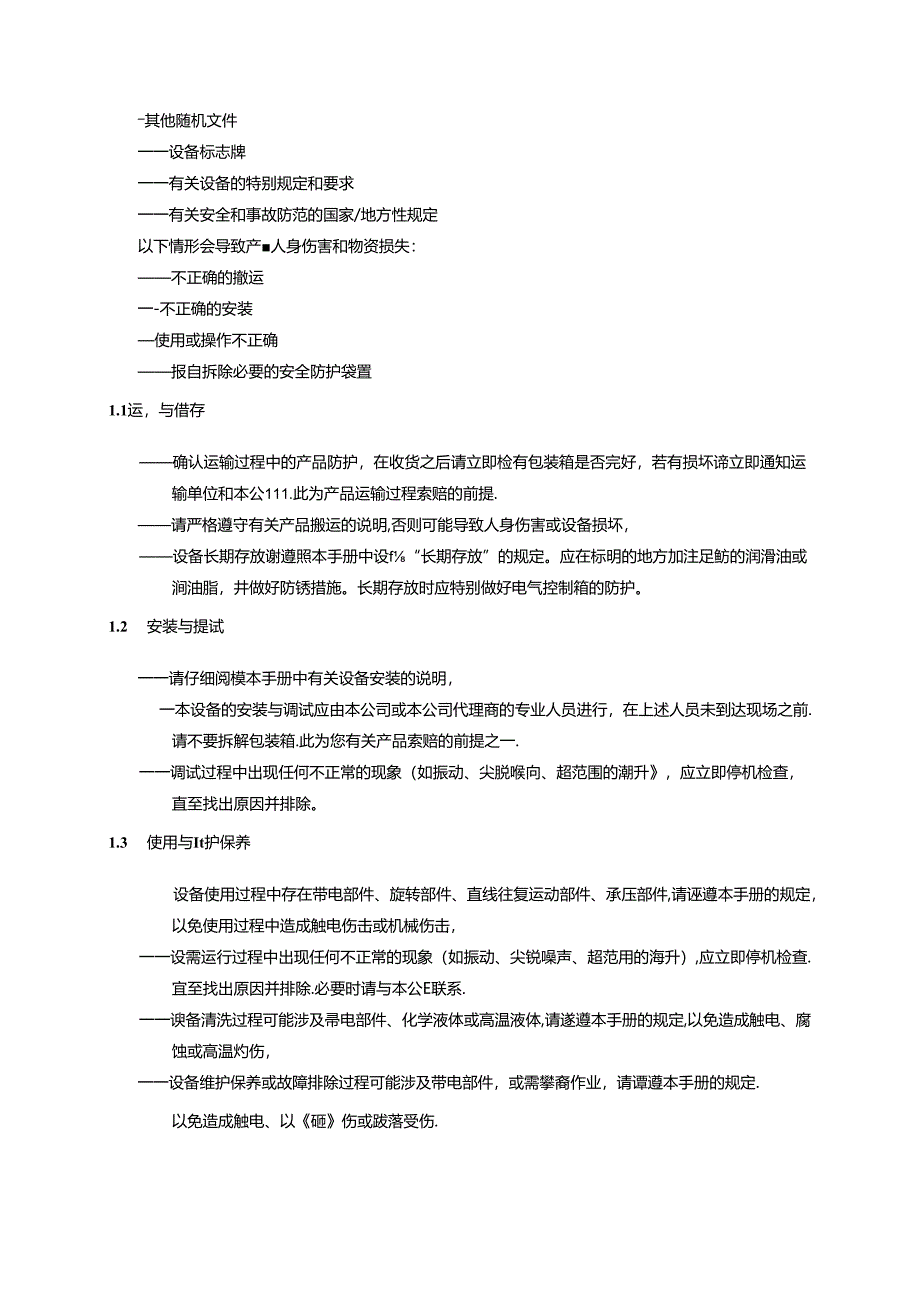

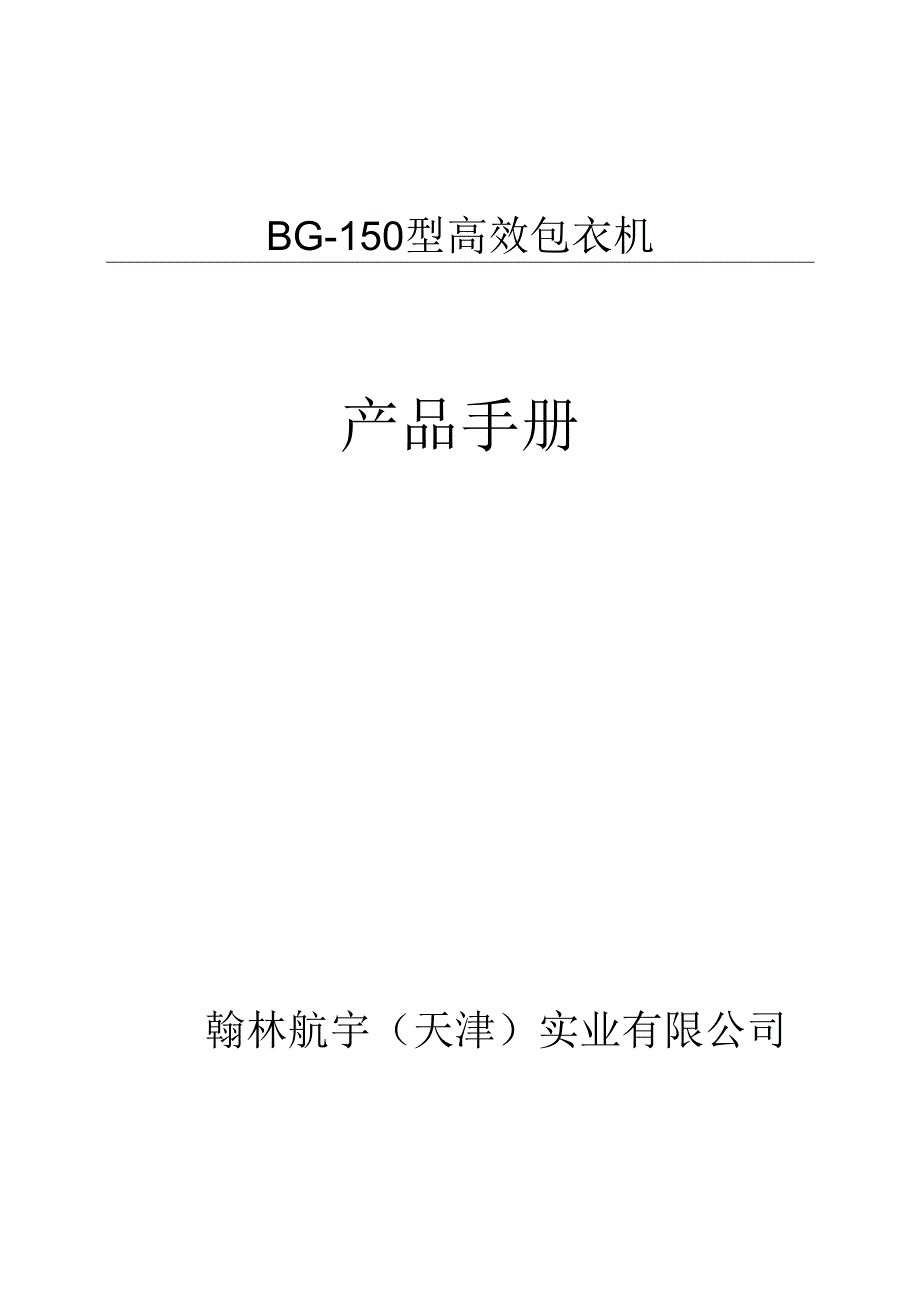

1、BG-150型高效包衣机产品手册翰林航宇（天津）实业有限公司其他随机文件一一设备标志牌一一有关设备的特别规定和要求一一有关安全和事故防范的国家/地方性规定以下情形会导致产人身伤害和物资损失：不正确的撤运一-不正确的安装使用或操作不正确报自拆除必要的安全防护袋置1.1运，与借存确认运输过程中的产品防护，在收货之后请立即检有包装箱是否完好，若有损坏谛立即通知运输单位和本公111.此为产品运输过程索赔的前提.请严格遵守有关产品搬运的说明,否则可能导致人身伤害或设备损坏，设备长期存放谢遵照本手册中设f“长期存放”的规定。应在标明的地方加注足鲂的润滑油或涧油脂，井做好防锈措施。长期存放时应特别做好电气控
2、制箱的防护。1.2 安装与提试一一请仔细阅模本手册中有关设备安装的说明，一本设备的安装与调试应由本公司或本公司代理商的专业人员进行，在上述人员未到达现场之前.请不要拆解包装箱.此为您有关产品索赔的前提之一.一一调试过程中出现任何不正常的现象（如振动、尖脱喉向、超范围的潮升，应立即停机检查，直至找出原因并排除。1.3 使用与It护保养设备使用过程中存在带电部件、旋转部件、直线往复运动部件、承压部件,请诬遵本手册的规定，以免使用过程中造成触电伤击或机械伤击，一一设需运行过程中出现任何不正常的现象（如振动、尖锐噪声、超范用的海升）,应立即停机检查.宜至找出原因并排除.必要时请与本公E联系.一一谀备清

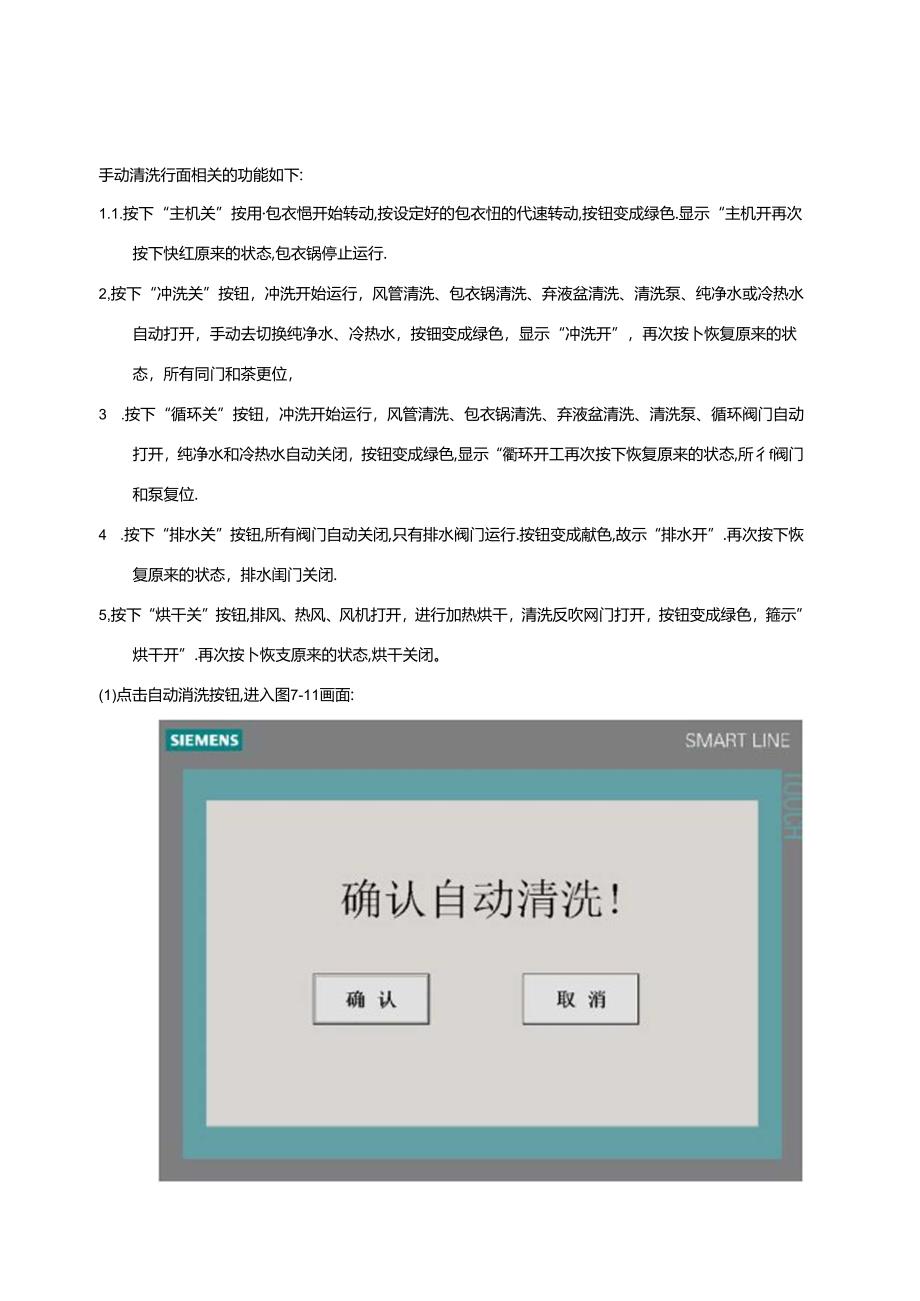

3、洗过程可能涉及帚电部件、化学液体或高温液体,请遂遵本手册的规定,以免造成触电、腐蚀或高温灼伤，一一设备维护保养或故障排除过程可能涉及带电部件，或需攀裔作业，请谭遵本手册的规定.以免造成触电、以砸伤或跋落受伤.手动清洗行面相关的功能如下:1.1.按下“主机关”按用包衣悒开始转动,按设定好的包衣忸的代速转动,按钮变成绿色.显示“主机开再次按下快红原来的状态,包衣锅停止运行.2,按下“冲洗关”按钮，冲洗开始运行，风管清洗、包衣锅清洗、弃液盆清洗、清洗泵、纯净水或冷热水自动打开，手动去切换纯净水、冷热水，按钿变成绿色，显示“冲洗开”，再次按卜恢复原来的状态，所有同门和茶更位，3 .按下“循环关”按钮，
4、冲洗开始运行，风管清洗、包衣锅清洗、弃液盆清洗、清洗泵、循环阀门自动打开，纯净水和冷热水自动关闭，按钮变成绿色,显示“衢环开工再次按下恢复原来的状态,所彳f阀门和泵复位.4 .按下“排水关”按钮,所有阀门自动关闭,只有排水阀门运行.按钮变成献色,故示“排水开”.再次按下恢复原来的状态，排水闺门关闭.5,按下“烘干关”按钮,排风、热风、风机打开，进行加热烘干，清洗反吹网门打开，按钮变成绿色，箍示”烘干开”.再次按卜恢支原来的状态,烘干关闭。(1)点击自动消洗按钮,进入图7-11画面:SIEMENSSMARI1.INE.用户名：Ahin温度趋势图00:00:00-A-三JifXdMt图7-13抽僮
5、趋势此画面显示进风温度、出风温度及设定温度，可以在看实时沿度曲战图,7.8 MtU点击“目录”中“参数设置”按钮.进入图774画面：SIEMENSSMART1.INE用户名：AtainMJUiM*1Ih清爽工作时阊，清衣工作次数，清怆间隔时间，清怆工作时间，清怆工作次低：遗风Jt下限百分比,倜整透择比例限/PlM参数设置00-00:00X遗风以赘百分比：负压调整百分比，法风谓整Wl度I负压调整幄1,打印间隔叶间：加健温度上下眼百分地:媾动装速度系数：主电机速度系数：搜巨Jj巨巨巨总运行时闾，H偶内负压设置上跟j下双RI屏幕校准日期设M:前年叵月foH时间设置：应时晒分丽秒时间确认功能校准图7-
6、15功能校准此画面彳f进风仍校准、排风网校准、负压校准、PID校准、蒸汽加热和电加热切换功能,进风/排风阀校准：风网自动改为手动方式，风阀取消限位，按进风/川风仍开度按钮，潮节正确位置后，按下进风网/排风何校准.负压校准：按下负压校准按钮,即可校准负压位.蒸汽加热/电加热选择：按下蒸汽加热按钮即可变为电加热.再次按下可恢复蒸汽加热状态“7.9 故障报警点击目录中故障报警按钮.进入图7-16画面:8有气算化检的使用8.1 简介喷枪是喷雾系统的美键部件，它的正确使用和调节也接影响其化的效果，以至影响最终的包衣质JN.我公司生产的有气雾化喷枪是我们在多年研究和实物的基础上开发设计的.它的工作原埋是：
7、供液装置把薄膜液由进液11送入喷枪内，开枪信号气推动活塞带动针阀打开出液n,薄脱液由出液1.l流出.高速吹出的雾化气田H；液口外边的环形孔喷出,从而使薄腴液形成网椎形零状,而吹扁气的作用是把回推形的笫状薄膜液乐扁而形成均形雾状,另外,该喷枪通过配置自动控制系统或手动控制系统可实现自动清枪或手动清抢。8.2 掾作使用(1)使用参数:雾化气和吹扁气供气压力：O.3MPaPa0.IMPa开(清枪信号气压力：0.2MPaPc0.3MPa(2)使用该喷枪时，应首先正确连接吹扁气、雾化气、开枪信号气和进液管路,打开供液笠置开关和开枪信号气开关，观察并圜节液流K1.然后打开雾化气和吹扁气开关，观察骡化和吹扁
8、效果.如不理想.可通过询节雾化气量和吹扁气量来调整.但应注意雾化气盘和吹桶气量的调节应匹配,同时应与供液房匹配.以达到最佳的劣化效果和雾化角度.另外,如果同时使用两把或三把喷检喷雾时,可通过调节螺栓19来平衡毋把枪的出液量,使流量分配均匀.(3)雾化吹扁可调喷枪,喷头距片床约250-30Omno吹扁雾化长度KK)-190mm可调节,宽701m.标配喷液收燃高125mlmin.83修护与保养由于间隙I的存在会出现卜列故障:（1）枪头不能与枪夕端面密封，这会拈致雾化，吹扁气气路相通，呜枪气无法控制（如图8-4）.（3）枪头无法径向定位，当拧紧螺母后，枪头偏移使雾化气无法均匀的崂出（如图8-6）。故
9、障状态原因处理方法散热效果差蒸汽压力低冷凝水未排出调节蒸汽减压可，增大蒸汽Jft打开冷抵水旁通阀或更换疏水的注：电加热）电热管短路或电热管损坏检修电源，固紧战接头更换电热管风取小检修门关闭不严风海法兰连接处漏风风口螺阀失控过浊器阻力太大风机失控或风叶脱落检查密封件是否无损,关紫检修门压紧各风管法兰密封圈调整理阀轴和锁柄清洗或更换过渡潞检脩电源,固紧风叶螺栓净化效果差各过源器漏风过浊器损坏过泄器使用过期检修密封垫料是否完好，损坏应更换更换过谑器更换过谑器9.4排风柜的雉护与保养根据实际使用时定期清灰外，主机在旬个工作日清洗完毕后，必须将排风柜清洗完毕后，将持风柜清灰反吹启动一到两次，出后将承灰斗
10、的的灰尘处理干净，反吹系统零部件与筒式过谑器应定期检杳，如发现损坏及时修补或更换，按实际使用情况应定期清洗灌筒，一般连续使用50-100班次需清洗一次.如需更换泄筒时,先将上下连接螺母卸下，直接拿下逑筒即可.反之，安袋时，先把拉杆穿入泌筒定位孔后就位，锁紧拉杆上的螺母即可.连续工作三至六个月必维定期维护反吹系统,并查看储气堆内有没有积水,外面排水阀门处可以花看。排风柜在使用过程中，如发现风机异象声响，应立即停机检杳故障原因，及时进行处理或推蟋。设备长时间停机，虫新使用时，必须对排风柜内部进行全面检直，特别要注意风机的各郃位是否正常，以及过泄器、反吹系统、检修门诙封等等,.并羟试运转后方可正式使
11、用。一般故障与处理方法见洋表4.故障阻因原因处理方法过海器上下接口不密封或脱城裳拉杆上端母和更换密封条除尘落效果差过沌零损坏更换过滤渊风管法兰连接处漏风压索各管风法兰密封圈风检修门、出灰门关闭不严检修需封件是否损坏.关即检修门展过港器灰阻大反吹过淤器清洗灰尘或清洗过泄涔小风机运转不正离心风机逆转交换接线相序方法常有异常声音电源缺相.检修电路过逑器漏风，拈液聚集内腔使清洗风机内腔脏物风叶掐死能换风机（或找到原因给予解除）风机不启动检修相对应电曙元件电源线或更换96动系的俭护与保养蝴动泉使用前把转速调至。位，然后慢慢诩快,调至所需的最佳转速.三只蝌动轮轴承应定期检修并加注医西滑石粉或医药凡士林.使
12、用前将硅胶管外表适量图一层润滑脂后再拉紧旋入泵头,然后装上泵盖.使用时要注意视孔是否液体外流，如发现液体，说明硅胶管破裂，立刻停机更换硅胶管和清除系内脏物。减速机内部没有用户钳修的零件，清不要拆开螺丝.该减速机使用免更换褥级齿轮润滑油可连续运转18000小时。9.6.擅拌修妒与保养气动乌达每次工作前,必须从进气管11加注几酒润滑油.以保证鸟达正常运转和使用寿命.io设备的运与於存y4开始安装前应保证起设备是适当的，这些装应具有有效的测试证书；请勿使用带统合缆绳、受损缆绳或打结缆绳进行起工作业；禁止使用不完好和不匹配的工具.10.1 包装出厂前对i殳备进行部份拆解分箱包装.主机及其拆解部件以木箱
13、进行包装，在不可倒词、侧放的包装箱上，已作好明确标志。10.2 撤运包衣机、热风柜、排风柜、配电柜等的短矩熟搬运宜采用叉车进行，叉车叉架上应垫上软木.其余安装的御要部份郃件可进行吊运。风筒及其他小件的短跖肉搬运应聚用人力撮运方式来运时应以符合起重要求的起吊装厘进行残运.就运中不得使用带绞合缆绳、受损缆绑或打结缆绳，缆绳与设备除吊环外的其他部位接触处应以襟股、棉布等柔状物加以区隔，以免损伤设备.10.3运本设备适宜陆运和海运.陆运时装车应注意包装箱上的标志，装车时还成采取适当的防护措施，以避免设备在运输过程中受潮、受振和受冲击.海运时遵照海运相关规范即可.10.4Je存设备应贮存于干燥、通风、无
14、腐蚀性介桢、无振动的室内.Il开箱及检查11.1开箱注意事项a）开箱现场应有本公司或本公司产品代理商的安装服务人员：b）开箱前应仔细检查包奘是否完好.件数、名称规格与运单是否一致：c）开箱时应先拆除包装箱Bi靛，然后打开四恻，取出设备，11.2检查合适的内容a）随机文件（一般包括：装箱单、合格证明书使用说明书、检脸报告、随机附件清监等）:b）根据装箱单上记我的合适的内容逐件核时杳验，并作好记录：c）检杳设需外衣是否受礴、脩、剧烈振动等引起的变形、划伤等。备品备件清单;序号名称材质数量备注1墀建刀15#1套2开口板手451套3活动扳手45#1把4内六角扳手4501套5工具箱亶料1个6密封条硅胶1套左右侧门7密封条硅胶1套视Sm8硅胶管硅胶24#1.5米供液系统9泌筒聚酯1个排风柜10风管密封垫硅胶5个齐套外另始11明螺钉30430套齐套外另赠13附页PIDS14附页电气图
