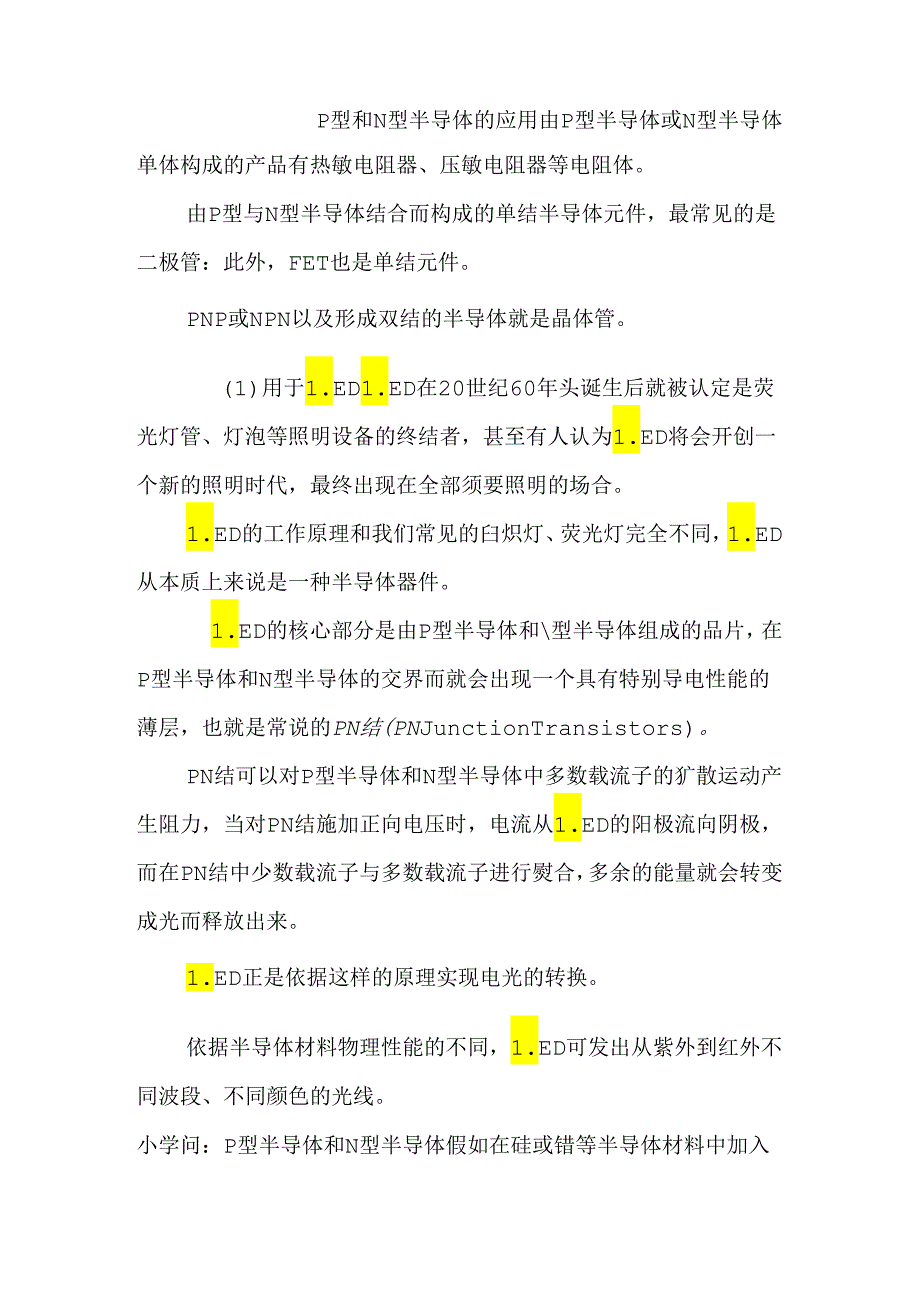

P型和N型半导体_0.docx_第2页
第2页 / 共3页

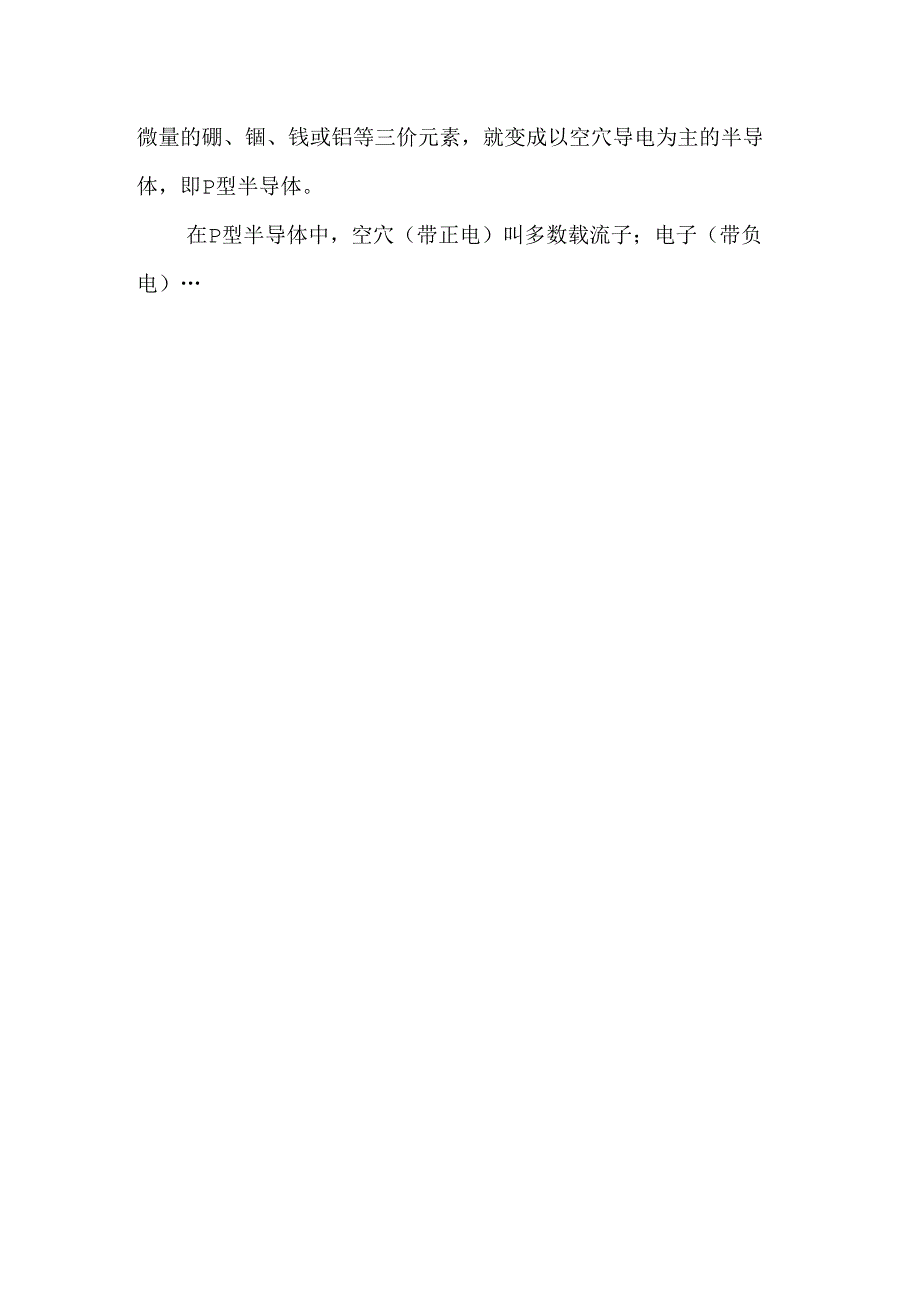

P型和N型半导体_0.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《P型和N型半导体_0.docx》由会员分享,可在线阅读,更多相关《P型和N型半导体_0.docx(3页珍藏版)》请在第壹文秘上搜索。

1、P型和N型半导体P型和N型半导体假如杂质是周期表中第HI族中的一种元素受主杂质,例如硼或钿,它们的价电/带都只有三个电子,并且它们传导带的最小能级低于第IV族元素的传导电子能级。因此电广能够更简单地由楮或碎的价电带跃迁到硼或钢的传导带。在这个过程中,由于失去了电子而产生了一个正离子,因为这对于其它电子而言是个空位,所以通常把它叫做空穴,而这种材料被称为P型半导体.在这样的材料中传导主要是由带正电的空穴引起的,因而在这种状况下电/是少数我流了。如图1所示。N型半导体假如掺入的杂质是周期式第V族中的某种元素一施主杂质,例如神或睇,这些元素的价电子带都有五个电子,然而,杂质元素价电子的最大能级大于铺

2、(或硅)的最大能级,因此电子很简单从这个能级进入第IV族元素的传导带。这些材料就变成了半导体。因为传导性是由于有多余的负离子引起的,所以称为N型。也有些材料的传导性是由于材料中有多余的正离子,但主要还是由于有大量的电子引起的,因而(在N型材料中)电子被称为多数载流子。如图2所示。P型和N型半导体的应用由P型半导体或N型半导体单体构成的产品有热敏电阻器、压敏电阻器等电阻体。由P型与N型半导体结合而构成的单结半导体元件,最常见的是二极管:此外,FET也是单结元件。PNP或NPN以及形成双结的半导体就是晶体管。(1)用于1.ED1.ED在20世纪60年头诞生后就被认定是荧光灯管、灯泡等照明设备的终结

3、者,甚至有人认为1.ED将会开创一个新的照明时代,最终出现在全部须要照明的场合。1.ED的工作原理和我们常见的臼炽灯、荧光灯完全不同,1.ED从本质上来说是一种半导体器件。1.ED的核心部分是由P型半导体和型半导体组成的品片,在P型半导体和N型半导体的交界而就会出现一个具有特别导电性能的薄层,也就是常说的PN结(PNJunctionTransistors)。PN结可以对P型半导体和N型半导体中多数载流子的犷散运动产生阻力,当对PN结施加正向电压时,电流从1.ED的阳极流向阴极,而在PN结中少数载流子与多数载流子进行熨合,多余的能量就会转变成光而释放出来。1.ED正是依据这样的原理实现电光的转换。依据半导体材料物理性能的不同,1.ED可发出从紫外到红外不同波段、不同颜色的光线。小学问:P型半导体和N型半导体假如在硅或错等半导体材料中加入微量的硼、锢、钱或铝等三价元素,就变成以空穴导电为主的半导体,即P型半导体。在P型半导体中,空穴(带正电)叫多数载流子;电子(带负电)
