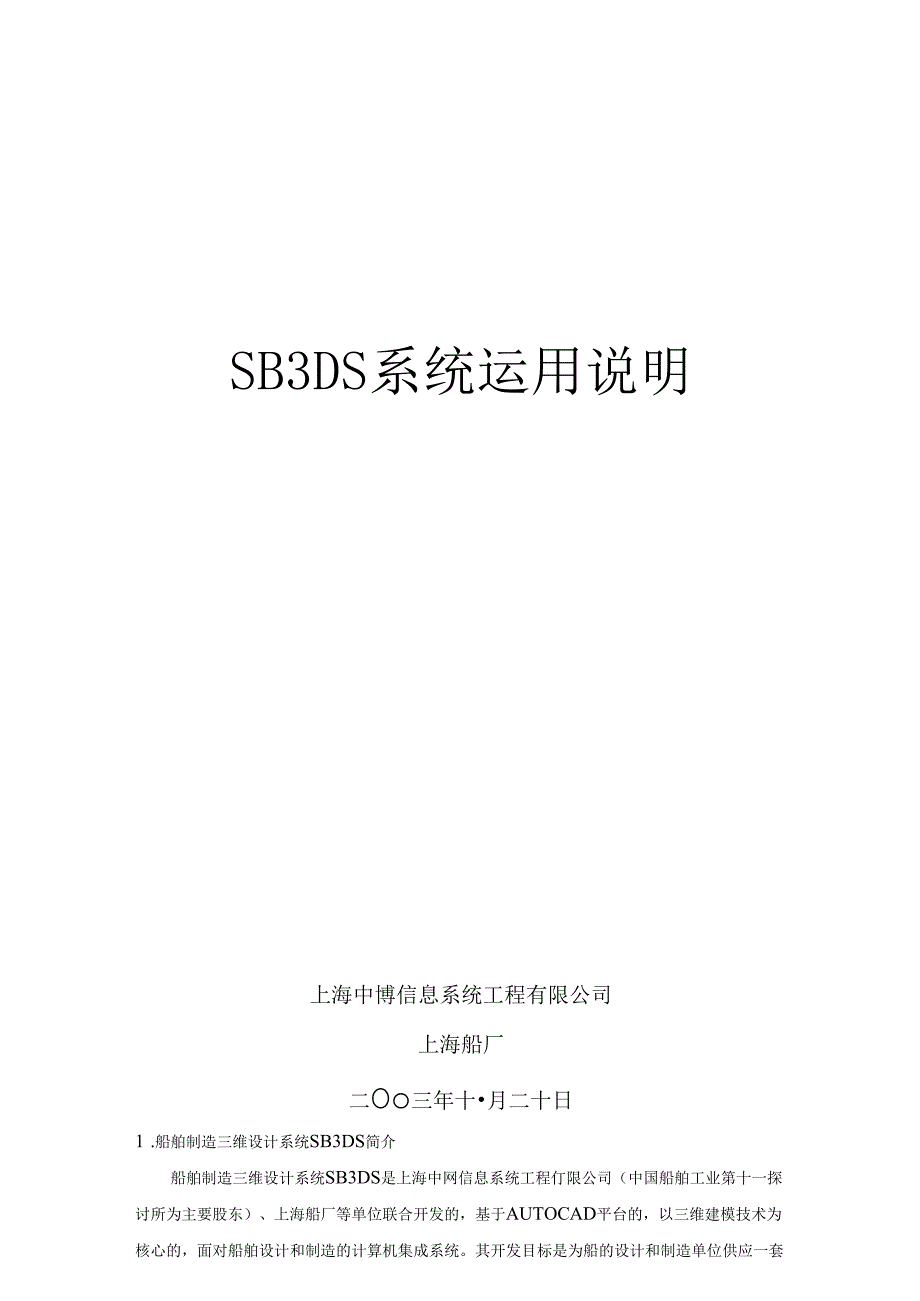

1、SB3DS系统运用说明上海中博信息系统工程有限公司上海船厂二Oo三年十月二十日1 .船舶制造三维设计系统SB3DS简介船舶制造三维设计系统SB3DS是上海中网信息系统工程仃限公司（中国船舶工业第十一探讨所为主要股东）、上海船厂等单位联合开发的，基于AUTOCAD平台的，以三维建模技术为核心的，面对船舶设计和制造的计算机集成系统。其开发目标是为船的设计和制造单位供应一套完整的，数据自上而下传递的，符合当今国内船帕制造先进生产模式的，内容检盖船舶总体设计、脂体初步设计、具体设计、生产设计和辆装、涂装生产设计的计算机协助系统。该系统通过建立产品电子数字模型来实现虚拟建立和仿真检验，并供应完整的生产设

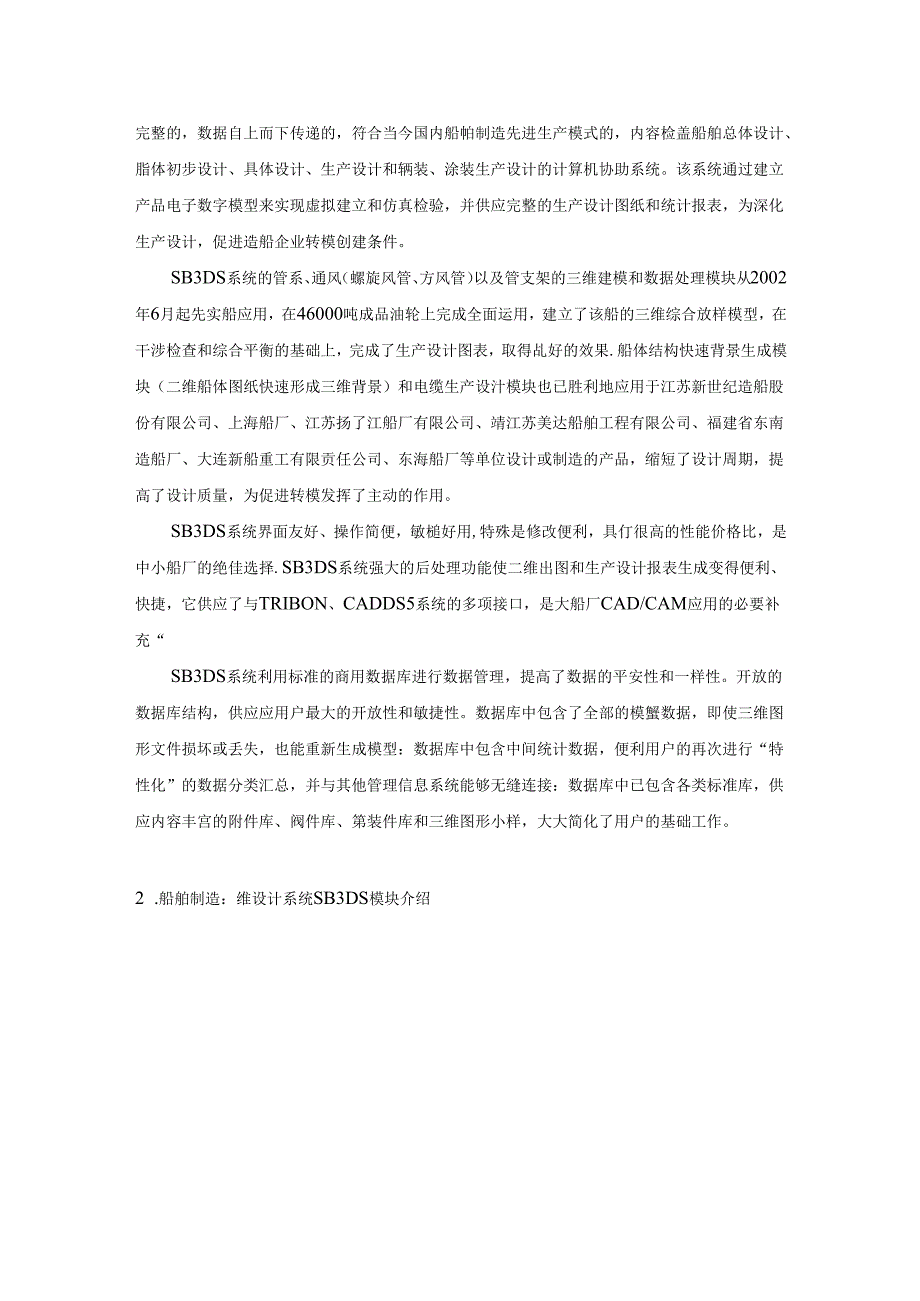

2、计图纸和统计报表，为深化生产设计，促进造船企业转模创建条件。SB3DS系统的管系、通风（螺旋风管、方风管）以及管支架的三维建模和数据处理模块从2002年6月起先实船应用，在46000吨成品油轮上完成全面运用，建立了该船的三维综合放样模型，在干涉检查和综合平衡的基础上，完成了生产设计图表，取得乩好的效果.船体结构快速背景生成模块（二维船体图纸快速形成三维背景）和电缆生产设汁模块也已胜利地应用于江苏新世纪造船股份有限公司、上海船厂、江苏扬了江船厂有限公司、靖江苏美达船舶工程有限公司、福建省东南造船厂、大连新船重工有限贡任公司、东海船厂等单位设计或制造的产品，缩短了设计周期，提高了设计质量，为促进转
3、模发挥了主动的作用。SB3DS系统界面友好、操作简便，敏槌好用,特殊是修改便利，具仃很高的性能价格比，是中小船厂的绝佳选择.SB3DS系统强大的后处理功能使二维出图和生产设计报表生成变得便利、快捷，它供应了与TRIBON、CADDS5系统的多项接口，是大船厂CAD/CAM应用的必要补充“SB3DS系统利用标准的商用数据库进行数据管理，提高了数据的平安性和一样性。开放的数据库结构，供应应用户最大的开放性和敏捷性。数据库中包含了全部的模蟹数据，即使三维图形文件损坏或丢失，也能重新生成模型：数据库中包含中间统计数据，便利用户的再次进行“特性化”的数据分类汇总，并与其他管理信息系统能够无缝连接：数据库

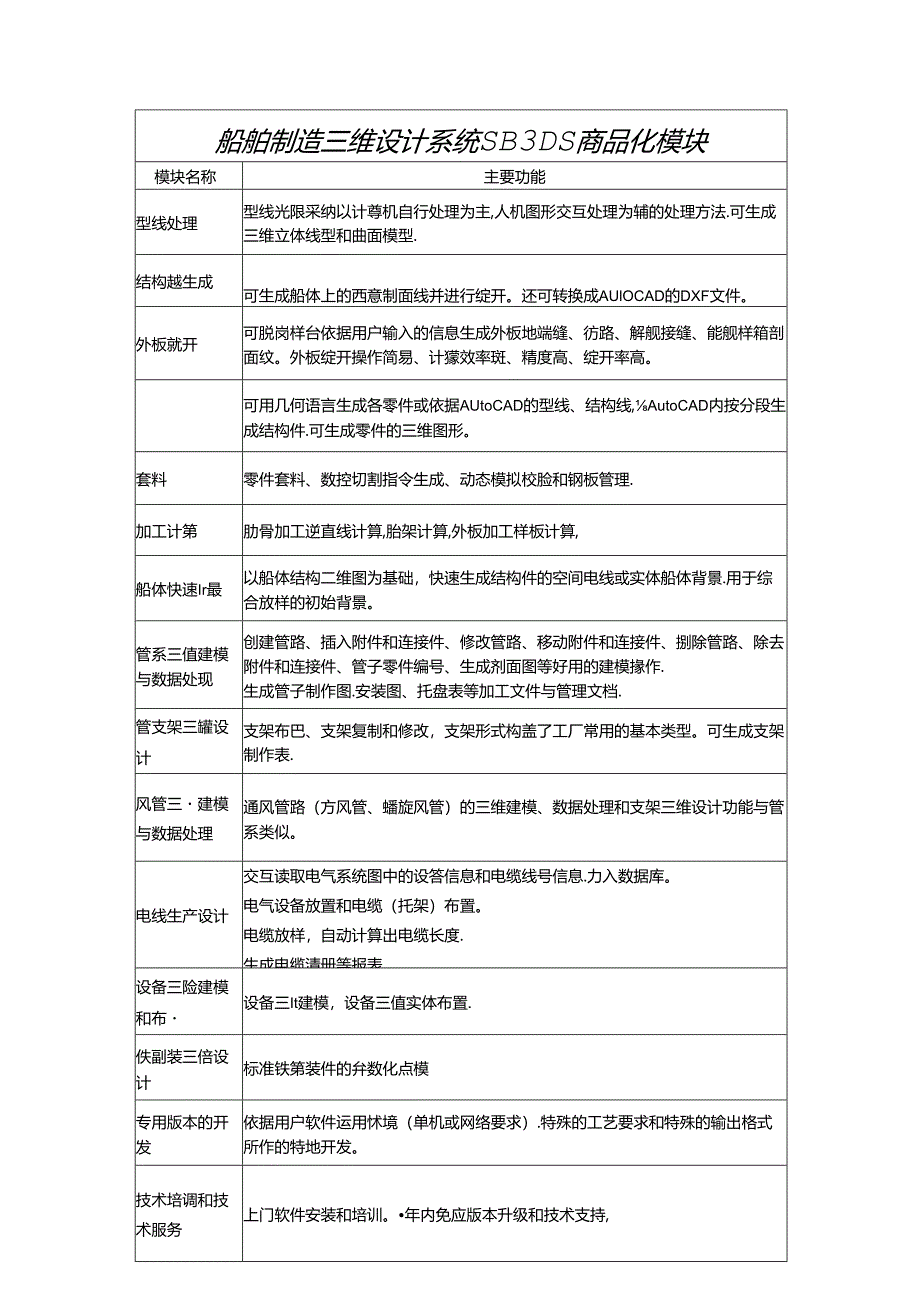

4、中已包含各类标准库，供应内容丰宫的附件库、阀件库、第装件库和三维图形小样，大大简化了用户的基础工作。2 .船舶制造：维设计系统SB3DS模块介绍船舶制造三维设计系统SB3DS商品化模块模块名称主要功能型线处理型线光限采纳以计尊机自行处理为主,人机图形交互处理为辅的处理方法.可生成三维立体线型和曲面模型.结构越生成可生成船体上的西意制面线并进行绽开。还可转换成AUlOCAD的DXF文件。外板就开可脱岗样台依据用户输入的信息生成外板地端缝、彷路、解舰接缝、能舰样箱剖面纹。外板绽开操作简易、计獴效率斑、精度高、绽开率高。可用几何语言生成各零件或依据AUtoCAD的型线、结构线,AutoCAD内按分段
5、生成结构件.可生成零件的三维图形。套料零件套料、数控切割指令生成、动态模拟校脸和钢板管理.加工计第肋骨加工逆直线计算,胎架计算,外板加工样板计算,船体快速Ir最以船体结构二维图为基础，快速生成结构件的空间电线或实体船体背景.用于综合放样的初始背景。管系三值建模与数据处现创建管路、插入附件和连接件、修改管路、移动附件和连接件、捌除管路、除去附件和连接件、管子零件编号、生成剂面图等好用的建模掾作.生成管子制作图.安装图、托盘表等加工文件与管理文档.管支架三罐设计支架布巴、支架复制和修改，支架形式构盖了工厂常用的基本类型。可生成支架制作表.风管三建模与数据处理通风管路（方风管、蟠旋风管）的三维建模、
6、数据处理和支架三维设计功能与管系类似。电线生产设计交互读取电气系统图中的设答信息和电缆线号信息.力入数据库。电气设备放置和电缆（托架）布置。电缆放样，自动计算出电缆长度.生成电缆清册等报表，设备三险建模和布设备三It建模，设备三值实体布置.佚副装三倍设计标准铁第装件的弁数化点模专用版本的开发依据用户软件运用怵境（单机或网络要求）.特殊的工艺要求和特殊的输出格式所作的特地开发。技术培调和技术服务上门软件安装和培训。年内免应版本升级和技术支持,3.SB3DS系统结构:Xsb3ds.exe（总控程序）DEFFRAMEPEaCEXE（船型肋位.助小、甲板定义程序），bin（存放所有执行程序）ST11S
7、7.EXE(首系统iti6理汴)（与他应用程序46OfXE（用户工作|浏t60-b（用户工作H录）（用户工作目录）Z:SKJDSf.PIM(管系)duct（空调肾）UiO工程）ventE管，elecprojecthull船体（存放所不工程）ship,dal530Xft)deck.diit（船型肋位、胁距敷据文件）甲板效IK文件）990MIft)fPlPeductstandardventelechull（raterialp.11db（各用户汾子）pipe,ndbPasPig?.wibPieceJraiing冬系托盘&.xls加件明细衣.xls箔系打科表.xls附件材料表.xls开扎清M-Xls亚
8、根清册.h管子加工托盘表.xlsstandardp.ndb（卷子标盛麻）waterialj）.ndb（全船管子）Staridardp.ndb*enterial.ndbpipe.db*PCPSPiece,adb统计表IlJExcel模板文fl：tv.Vaiv.-,MsMaterial.table,xIs、Vaivetable、hol.tablc.xls、tuban.xls.tray.jgxs(standardd.ndb(standardv.ndb(CableVaondb(HullPiece.*ft4. SB3DS系统操作步骤将z:sb3dsbinsb3ds.CXe作成快槌方式放到屏幕桌面上，然后
9、用鼠标双击sb3ds快捷方式，屏幕上出现下面的sb3ds主菜单：4.1 工程管理“工程管理”由系统管理员进行操作，用鼠标单击“工程管理，屏幕上出现F列窗口:在此窗口内输入密码，假如密码输入连续三次不正确，则返回主菜单，假如密码输入正确，则进入下列“工程管理”窗口，在此窗口中可以进行工程管理。（若是第一次运用本程序，干脆按“确定”按钮就可进入“工程管理窗口，然后再利用“修改密码”功能设置您的新密码）4. 1.I新建工程个工程起先时首先要进行“新建工程”操作。将光标移到新建工程名，填入新工程名，程名为个字符（数字或字母）“新建工程”按钮被激活，然后用鼠标堆击“新建工程”，稍等片刻，新建工程完毕，新
10、建工程将列入sb3dsproject书目下.4.1.2工程管理用鼠标单击sb3dsproject书目下的某工程,则”船型、甲板数据输入和修改”、“添加用户名、用户书目”和“删除工程”三个按钮被激活,同时书目框右上角出现一个“off”按钮，假如要变更工程，请按一卜“Off”按钮，就可以选择其它工程。.用鼠标单击“船型、甲板数据输入和修改”,则屏幕上出现下列“船型、甲板数据输入和修改”窗口：在此窗口内，可以进行船型肋位、肋距、甲板数据的输入和修改，也可以进行船体坐标和直角坐标之间的相互转换。A.用鼠标左键单击“肋距、甲板数据输入和修改工屏幕上将出现下列界面:a.填入工程编号、船名及肋位号和肋距。肋
11、位号从船尾起始肋位号起先填，然后填肋距，假如肋距没有变更,再填终止肋位号：假如助距有变更，则必需将助距的变更一一填出来，直到终止肋位号（最多允许】OO个肋距变更），然后定义甲板数据，最终按“确定”按钮，将以上输入数据存盘。b.定义甲板数据用鼠标左键单击“甲板定义”，屏幕上出现卜列“甲板定义”窗口：每条船舶甲板最多允许30层，由船底往上排列，每层甲板最多允许分成10段。每输一层甲板数据后要按一下“确定”按钮，各层甲板数据全部输完后按下“退出”按钮.一最大芈宽2一|三专注：1 .当i高【和他高2同时0时,为阳正加折边推势甲板2 .当抛高1。.抛斋2-。时.为取1弧担势甲板3 .当抛Jftl=Q,弛
12、高2=0B1为折边相势甲板（若推高20、抛高2=0.该甲板为圆弧抛打甲板，一菰抛如甲板允许半谎变更，假如选择半宽变更，则要填入下列半宽变更表：假如选择有昂势，则还要填入下列昂势表:假如无昂势，程序会自动填上两个等高的昂势点。假如抛高10、抛高20,该甲板为圆孤加折边抛?甲板。假如抛高1=0、地向2工0,该中板为折边抛势甲板，0为上折边，0为下折边。囤孤加折边抛势中板以及折边抛势中板不考虑半宽变更。假如某层某段甲板为不规则甲板，则必需填写若干个由若干掰散点组成的甲板截面数据，如下所示：B.用鼠标左键单击“册标转换”，屏幕上将出现卜列界面:先选择坐标转换形式，然后填入“船体（或直角）坐标”的值，再
13、按卜.“坐标转换”按钮，“船体（或直角）坐标”的值将转换成“直角（或船体）坐标”的值。.新建工程完成后，系统管理员要为“管系”、“风管”、“空调管”的专业设计人员添加设置登录用户名和用户书目用鼠标单击“添加用户名、用户书目”,则屏幕上出现下列“添加用户名、用户书目”窗口：先选择专业，然后在带“*”的空行内填入欲添加的“用户名”和书目名。用户名是上机的登录名,工作书目是用户数据库所在书目,该书目的取名规格为:XXX-YYY-.其中，XXX必需是三个字符（数字或字母）的工程号（参见4.1.l新建工程），YYY是用户的缩写名。按下“确定”按钮,则“添加用户名、用户书目”工作完成，按下“放弃”按钮，则
14、放弃填入的用户名和用户书目。.用鼠标单击“删除工程”，将出现卜.列对话框：用鼠标单击“是（Y）”，则将欲删除的工程制除去；否则将保留该工程。建议用户在“删除工程”前做好将被删除的工程数据的饴份。4.1.3修改密码用鼠标单击“修改密码”,将出现F列对话框:在新密码栏内填入将要设置的新密码，按卜.“确定”按钮，则密码修改完毕,返回到上一界面.注：密码文件名为“PPP”，置于sb3dsbin子书目内，为隐政文件。4.1.4退出用鼠标单击“退出”，返回主菜单.4.2工程选择用鼠标单击“工程选择二屏弊上出现下列窗口：逵舟工程和专充请选择工程选弃当前工程,选择专Ih。管系。风。轲。电缆Olfi体标布库管理退出I用鼠标单击project下所需的工程，“标准库管理”和“设计”两个按钮被激活，同时工程书口框右上角出现“Off”按钮,假如要变更工程请按一下“ore”按钮，就可以重新选择工程,然后选择您所须要进行工作的专业，按下“设计”按钮，此时假
