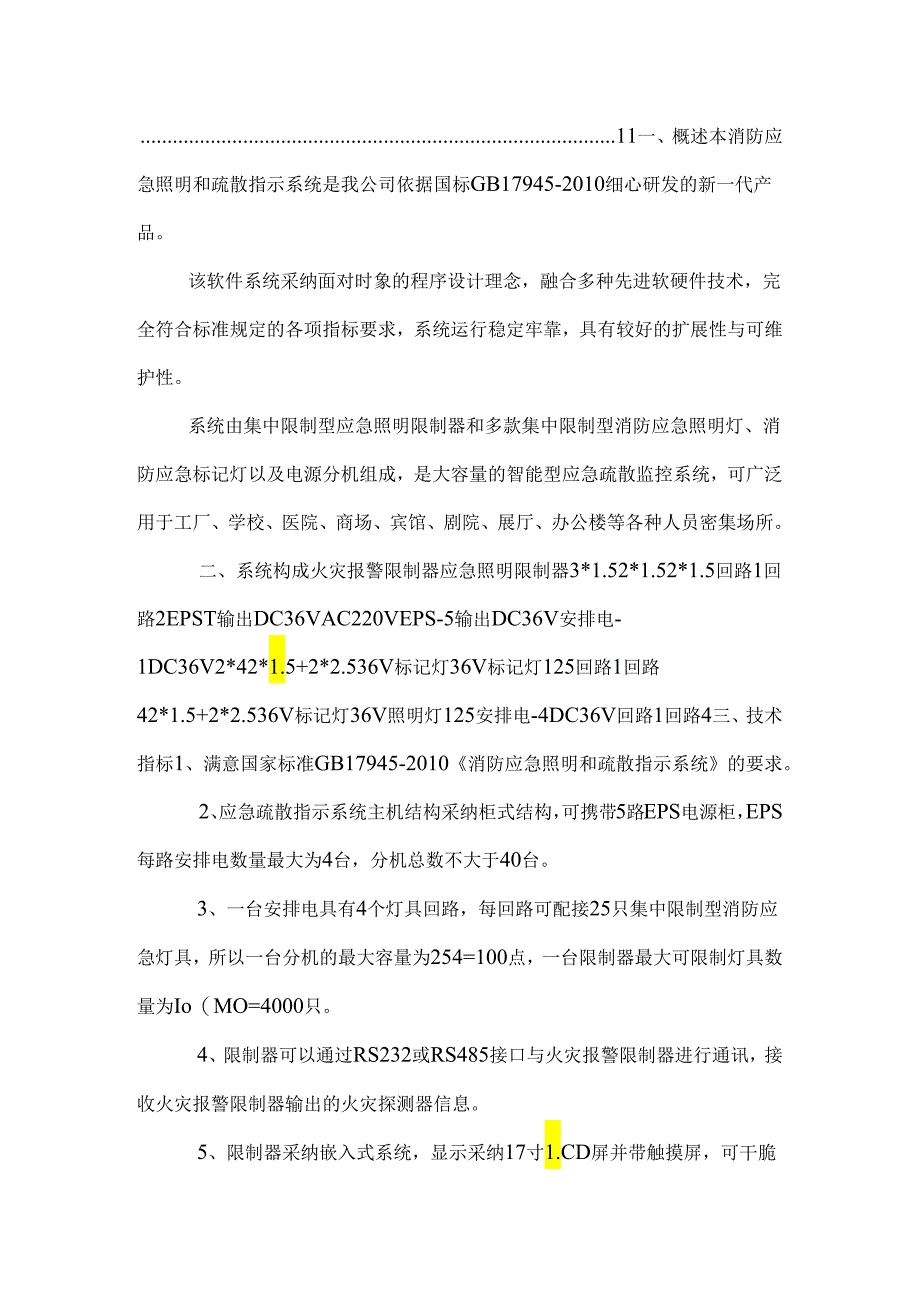

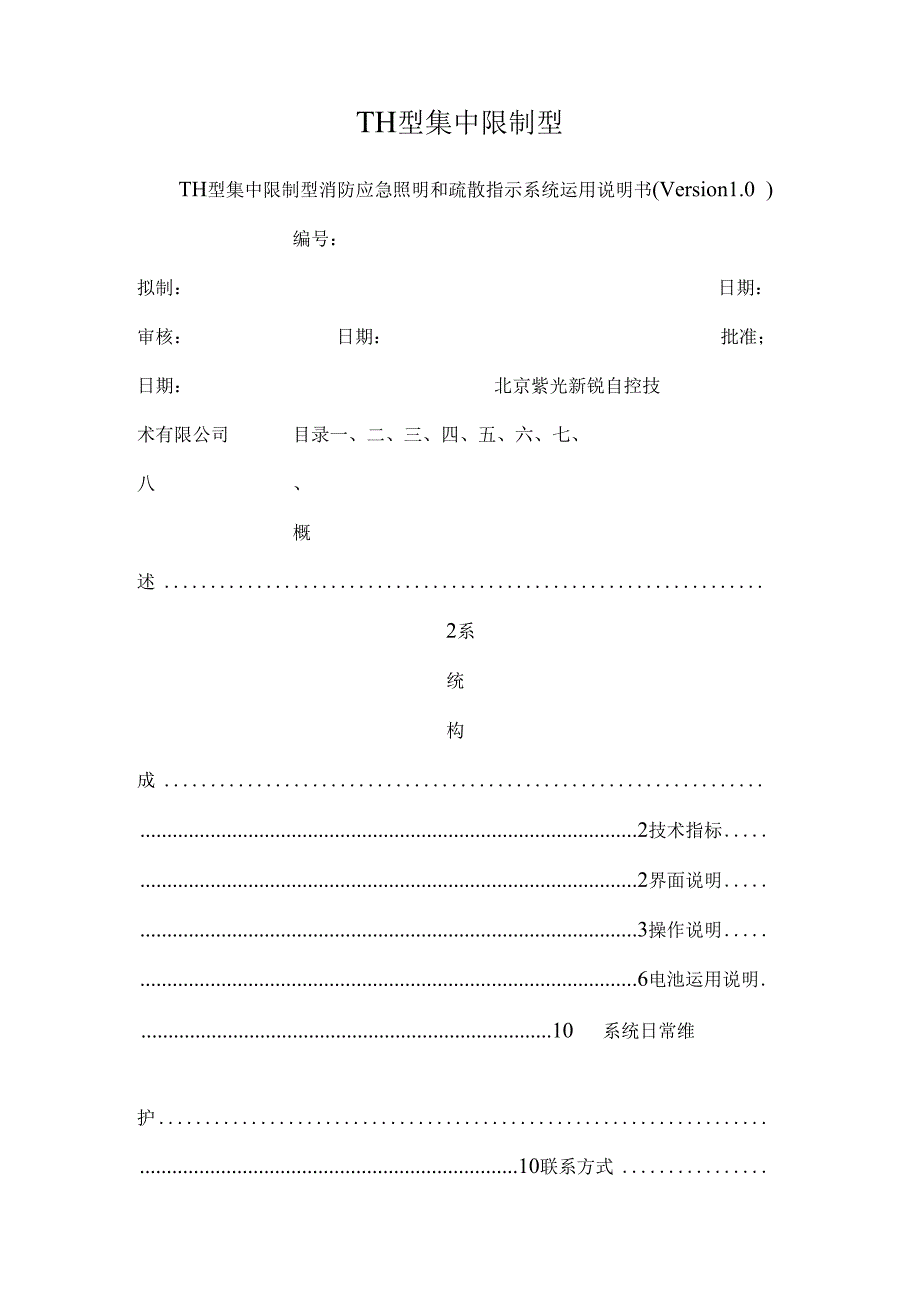

1、TH型集中限制型TH型集中限制型消防应急照明和疏散指示系统运用说明书(Version1.0)编号：拟制：日期：审核：日期：批准；日期：北京紫光新锐自控技术有限公司目录一、二、三、四、五、六、七、八、概述2系统构成2技术指标2界面说明3操作说明6电池运用说明10系统日常维护10联系方式11一、概述本消防应急照明和疏散指示系统是我公司依据国标GB17945-2010细心研发的新一代产品。该软件系统采纳面对时象的程序设计理念，融合多种先进软硬件技术，完全符合标准规定的各项指标要求，系统运行稳定牢靠，具有较好的扩展性与可维护性。系统由集中限制型应急照明限制器和多款集中限制型消防应急照明灯、消防应急标记
2、灯以及电源分机组成，是大容量的智能型应急疏散监控系统，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种人员密集场所。二、系统构成火灾报警限制器应急照明限制器3*1.52*1.52*1.5回路1回路2EPST输出DC36VAC220VEPS-5输出DC36V安排电-1DC36V2*42*1.5+2*2.536V标记灯36V标记灯125回路1回路42*1.5+2*2.536V标记灯36V照明灯125安排电-4DC36V回路1回路4三、技术指标1、满意国家标准GB17945-2010消防应急照明和疏散指示系统的要求。2、应急疏散指示系统主机结构采纳柜式结构，可携带5路EPS电源柜，E

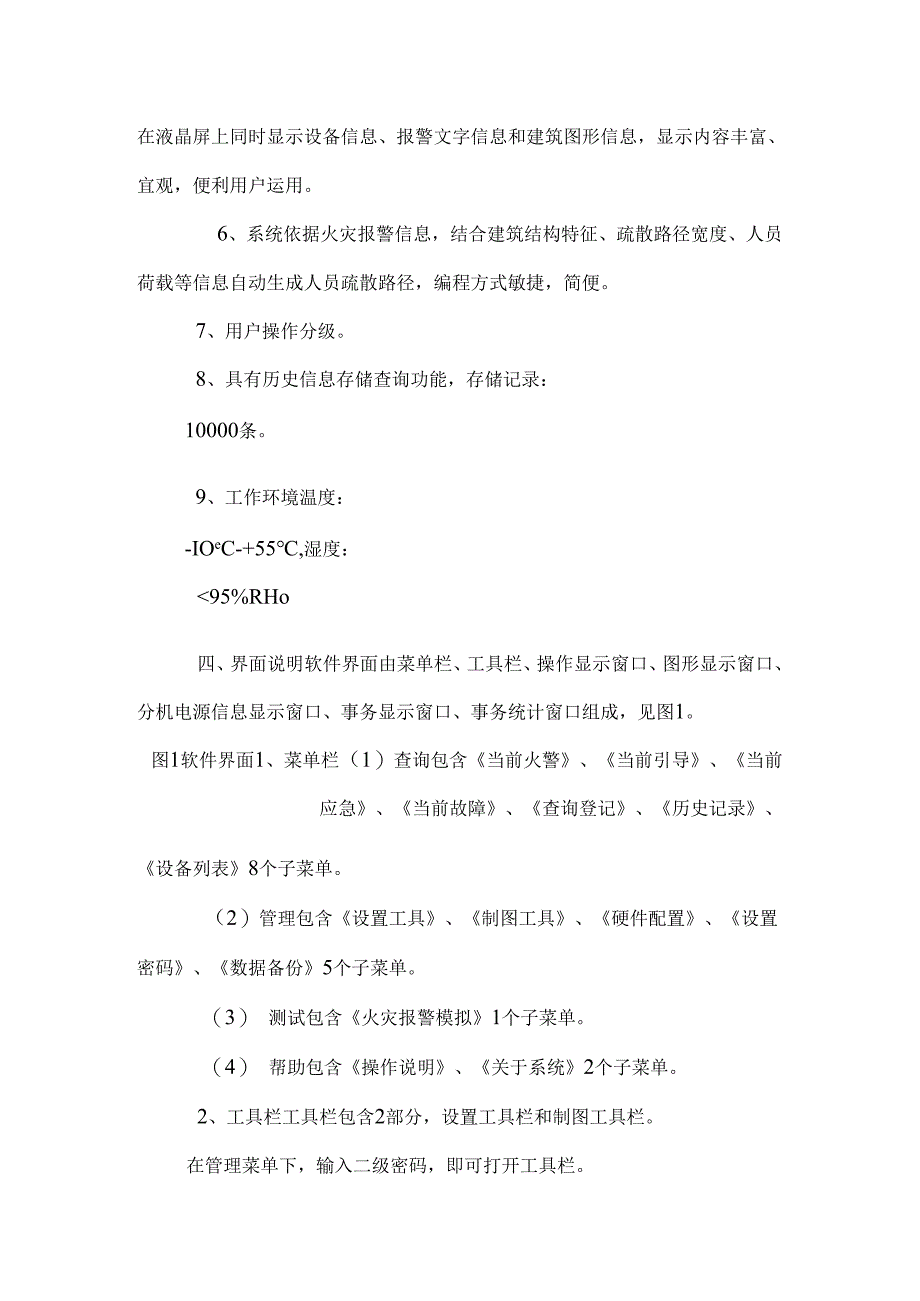

3、PS每路安排电数量最大为4台，分机总数不大于40台。3、一台安排电具有4个灯具回路，每回路可配接25只集中限制型消防应急灯具，所以一台分机的最大容量为254=100点，一台限制器最大可限制灯具数量为Io（MO=4000只。4、限制器可以通过RS232或RS485接口与火灾报警限制器进行通讯，接收火灾报警限制器输出的火灾探测器信息。5、限制器采纳嵌入式系统，显示采纳17寸1.CD屏并带触摸屏，可干脆在液晶屏上同时显示设备信息、报警文字信息和建筑图形信息，显示内容丰富、宜观，便利用户运用。6、系统依据火灾报警信息，结合建筑结构特征、疏散路径宽度、人员荷载等信息自动生成人员疏散路径，编程方式敏捷，简
4、便。7、用户操作分级。8、具有历史信息存储查询功能，存储记录：10000条。9、工作环境温度：-IOeC-+55,湿度：95%RHo四、界面说明软件界面由菜单栏、工具栏、操作显示窗口、图形显示窗口、分机电源信息显示窗口、事务显示窗口、事务统计窗口组成，见图1。图1软件界面1、菜单栏（1）查询包含当前火警、当前引导、当前应急、当前故障、查询登记、历史记录、设备列表8个子菜单。（2）管理包含设置工具、制图工具、硬件配置、设置密码、数据备份5个子菜单。（3） 测试包含火灾报警模拟1个子菜单。（4） 帮助包含操作说明、关于系统2个子菜单。2、工具栏工具栏包含2部分，设置工具栏和制图工具栏。在管理菜单下
5、，输入二级密码，即可打开工具栏。设置工具栏进行硬件系统设置，制图工具栏主要进行制图及放置部件。制图工具栏见表Io表1制图工具栏说明图标功能描述新建文件打开文件保存文件选择工具放置部件（灯具）输入WMF文件输入BMP文件矢量地图设置添加背景颜色清除背景颜色F设置首界面D删除地图放大地图缩小地图移动地图阅读全图？查询部件信息设置工具栏见表2。表2设置工具栏说明图标R功能描述自动登记R手动登记系统配置联动限制方式灯具编址联动编程引导方向配置电源管理3、操作显示窗口图3操作显示窗口4、图形显示窗口当事务发生时，界面右侧图形显示区提示相应的部件地图。5、分机电源状态f口图4分机电源状态窗口6、事务显示窗
6、口图5事务显示窗口7、事务统计窗口图6事务统计窗口8、操作键复位：用来熨位监控设备的全部事务。复位操作需输入一级密码。消音：当有报警警、故障等信息时，系统会发出声光信号，此时单击消音按钮即可消退声音。自检：对限制器进行声、光自检。退出系统：退出监控系统。退出系统操作需输入一级密码，一级、二级密码可以设置。9、图标图标为灯具部件标记，正常时图标底色为绿色，引导时底色变橙色，故障时底色变黄色。五、操作说明1、建新文件第一步：点击菜单栏管理配置选项下的制图工具，输入二级密码，弹出工具栏。其次步：点击工具栏新建图标。第三步：依据用户供应的矢量图文件格式，点击工具栏输入W文件图标。备注1：用户供应的位图
7、矢量图必需事先保存在C:/ErUnlfiIe/路径下，矢量图WMF文件可以通过AUTOCAD软件的导出功能(EXPort)将工程图DWG文件导出获得。第四步：选择用户供应的位图文件，点击OPen.位图文件即打开。备注2：用户供应的位图BMP文件必需事先保存在CErunlfile路径下。第五步：点击工具栏矢量地图设置图标。第六步：矢量地图设置窗口弹出，输入防火分区名称、所属分组名称,点击确定。该地图即出现在显示操作窗口下部的矢量图中。第七步：点击工具栏保存按钮，保存窗口弹出，输入文件名称，点击确定。备注3：保存路径不能修改，最好也保存在C:/ErUnlfiIc/路径下。备注4：假如须要修改分组名
8、称或者文件名称，请用微软ACCeSS软件打开databaseMapindex文件，修改地图索引表中的名称即可。2、布置部件图标第一步：点击菜单栏管理选项下的制图工具，弹出工具栏。其次步：点击工具栏放置部件图标。第三步：在图形显示窗口预料布点的位置点击鼠标左键，弹出部件属性窗口。第四步：输入数据，点击确定。所布的点的图标即出现在图形显示窗口中。备注5：布点结束后，要点击工具栏保存按钮进行保存。3、移动图标第一步：点击工具栏选择工具图标。其次步：点击须要移动的图标，图标即变为蓝底色，拖动鼠标，在合适的位置松开鼠标即可。4、修改参数第一步：点击工具栏选择工具图标。其次步：选中设备，双击鼠标左键，弹出
9、菜单，选择属性。第三步：部件属性窗口探出，即可进行属性修改。修改后，需保存。5、删除部件第一步：点击工具栏选择工具图标。其次步：选中设备，双击鼠标左键，弹出菜单，选择删除第三步：确认窗口弹出，选择YeS即删除，否则选择。o6、首界面设置在建新文件时，打开编辑好的位图文件（位图文件H己编辑即可），点击工具栏图标F,即将本界面设置为首界面，该文件名前显示红色F,重新进入软件时生效。7、查询登记第一步：点击查询菜单下的查询登记选项。其次步：查询信息窗口弹出，输入IUI路号，点击确定按钮进行登记地址查询。回路号依次排列，如1号分机携带的灯具为1-4回路，如2号分机携带的灯具为5-8回路，如63号分机携
10、带的灯具为249-252回路。8、查询设备第一步:点击查询菜单下的设备列表选项。其次步：部件信息窗口弹出，可以通过机器号（默认为1号）、回路、地址、部件类型、组名称、地图名称进行筛选后点击显示按钮进行查询，也可干脆点击显示按钮进行全部查询。9、查询历史记录第一步：点击查询菜单下的历史记录选项。其次步：查询历史记录窗口弹出，可以通过时间、事务类型等进行筛选后点击显示按钮进行查询，也可干脆点击显示按钮进行全部查询。10、第一步：点击管理菜单下的数据备份选项。其次步：数据备份窗口弹出，输入备份的驱动器号，点击确定。本功能实现手动备份，备份数据为历史记录数据，当历史纪录超过10000条时，系统也自动保
11、存在指定的驱动器下。备注6：备份文件的命名方式为：ReCordDB+口期+时间.mdb11、硬件配置第一步：点击管理菜单下的硬件配置选项，输入二级密码，硬件配置窗口弹出。其次步：输入串口号、波特率（9600BitS）等信息，点击确定。备注：只有硬件配置正确，系统才能正常通讯。12、 设置密码第一步：点击管理菜单下的设置密码选项。该功能只有高级用户才能操作，因此须要输入高级用户密码。此时会弹出密码窗口，输入高级用户密码，点击确定o其次步：设置密码窗口弹出，输入两次一级密码、二级密码，点击确定。第三步：系统提示密码设置完成，请牢记！，点击OK13、 火灾报警模拟第一步：点击管理菜单下的火灾报警模拟
12、选项。其次步：测试窗口弹出，输入机器号、回路号、探测器地址，点击模拟模拟火警按钮。14、自动登记第一步：点击设置工具栏的Fl动登记图标。其次步：Fl动登记窗口弹出，点击确定按钮，30S后，利用查询登记功能即可杳询登记地址。15、 手动登记第一步：点击设置工具栏的手动登记图标。其次步：手动登记窗口弹出，输入回路号、地址号，点击登记按钮登记地址，点击解除按钮删除地址，利用查询登记功能即可查询登记地址。16、 系统配置第一步：点击设置工具栏的系统配置图标。其次步：系统配置窗口弹出，输入每个分区配接的分机数量，每个分区的分机数量不大于32,分机总数不大于63。17、 联动限制方式第一步：点击设置工具栏
13、的联动限制方式图标。其次步：联动限制方式窗口弹出，选择手动、臼动限制方式，按确定按钮。18、 灯具编址第一步：点击设置工具栏的灯具编址图标。其次步：灯具编址窗口弹出，输入要编址的灯具起始回路号、地址号,按确定按钮，起先自动编址，编址完毕，H动编址下一个地址。数据备份注7：编址时，利用磁铁等物质使灯具上的干簧管导通，假如编址正确，灯具状态指示等闪耀，表示编址胜利。19、 联动编程第一步：点击设置工具栏的联动编程图标。其次步：联动编程窗口弹出，输入联动编程关系表达式，按填加按钮,加入联动编程关系，按删除按钮，删除存在的联动编程关系。联动逻辑编程语句语法规则Y（D）=表达式说明：Y：联动逻辑编程语句
14、输入提示字符，每一条联动编程语句必需以Y开头。D：设备地址，联动的目的地址，表示方式：回路号一地址号。例如2回路15号灯具，D为：2-15o=右边的表达式最长为255个字符，一个报警地址占用3个字符，其中-不占字符，（、）、*、+、各占用一个字符，m占用2个字符。联动语句模式中等号右边的表达式分为三种类型：(a) .常规型即常规的与（用*表示）、或（用+表示）逻辑关系。表达式为：(Xl),(X1*X2)+(X3*X4*X5),(Xl+X2)*(X3+X4)等。其中Xi均为火灾触发器件地址(包括火灾探测器、手动报警按钮等)，格式为：机器号-回路号-地址号，(注：在大型系统中，火灾报警限制器可能有
15、多台进行联网，所以上传给灯具限制器的报警信息应包括机器号)。例如：Y(1-42)=(1-3-1+1-3-2),表示I号限制器3回路1号或3回路2号火灾触发器件报警，联动1回路42号灯具变更方向。Y(1-42)=(2-l-2*2-l-3*l-3-l*l-3-2),表示2号限制器1回路2号、1回路3号、1号限制器3回路1号、3回路2号火灾触发器件同时报警，联动1回路42号灯具变更方向。(b) .累计型即一组输入地址中有若干个以上地址报警时，联动一个输出地址动作。表达式为：m(XI,X2X3,X4.)。其中A表示累计型类型符号，m为个数。Xi均为火灾触发器件地址，格式为机器号-回路-地址，前后的地址表示位于同一机器的同一回路的地址区间，且前边
