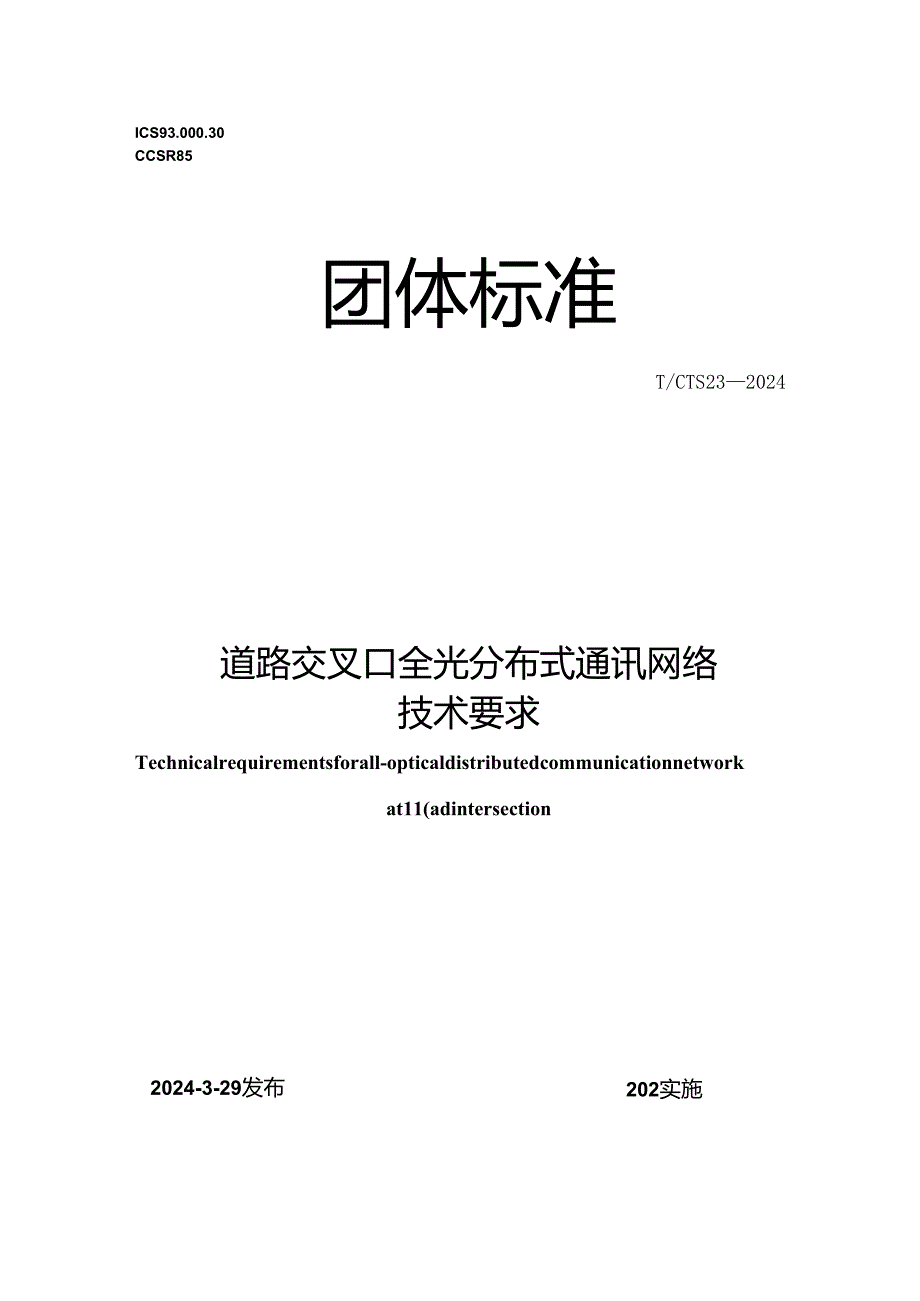

1、ICS93.000.30CCSR85团体标准T/CTS232024道路交叉口全光分布式通讯网络技术要求Technicalrequirementsforall-opticaldistributedcommunicationnetworkat11(adintersection202实施2024-3-29发布中国道路交通安全侨会发布目次前111范用2规范性引用文件3术语、定义和缩略语1.1 术语和定义1.2 缩略语4 一般规定4.1 网络架构4.2 通讯性能4.3 网络服务4.4 可贫性24.5 网络安全25路口光网络设备技术要求35 .!一般规定35.1 光城路终端(O1.T)35.2 光网络单元

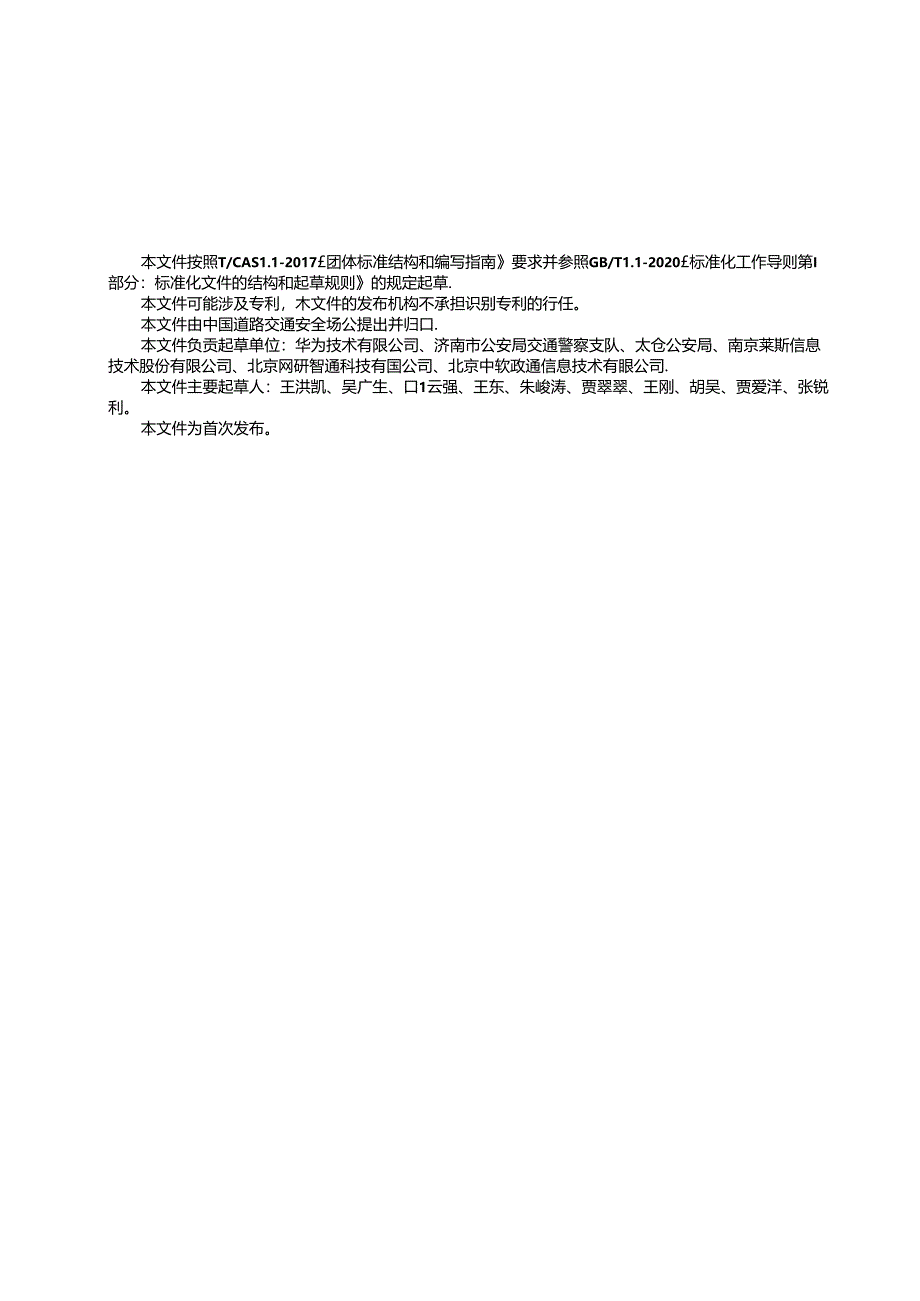

2、(ONU)35.3 光分间网络(ODN)6检测技术要求6.1 -搬要求6.2 网络检测6.3 设缶检测57工程施工要求67.1 设法安装67.2 畿巡施工68工程验收78.1工程验收7参考文献8本文件按照T/CAS1.1-2017团体标准结构和编写指南要求并参照GB/T1.1-2020标准化工作导则第I部分：标准化文件的结构和起草规则的规定起草.本文件可能涉及专利，木文件的发布机构不承担识别专利的行任。本文件由中国道路交通安全场公提出并归口.本文件负贡起草单位：华为技术有限公司、济南市公安局交通警察支队、太仓公安局、南京莱斯信息技术股份有限公司、北京网研智通科技有国公司、北京中软政通信息技术有
3、眼公司.本文件主要起草人：王洪凯、吴广生、口1云强、王东、朱峻涛、贾翠翠、王刚、胡吴、贾爱洋、张锐利。本文件为首次发布。道路交叉口全光分布式通讯网络技术要求本文件规定了道路交叉口全光分布式通讯网络的般规定、跖口光网络设备技术要求、检测技术要求、工程施工要求和工程验收。本文件适用于道路交叉口全光分布式通讯网络的新建或改建,2It范性引用文件文件.GB/T9771GB14886GB25280GB/T33845YDT778YD/TH61YD/T2000.1JTG/T5142-01ITU-TG.8O32IEEEStd8()2.IX卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中，注日
4、期的引用文件，仅该日期对应的成本适用于本文件：不注日期的引用文件,其最新版本(包括所有的修改单)适用于本通怕用单模光纤系列道路交通伯号灯设徨与安笠规范道路交通信号控制机接入网技术要求古比特的无源光网络光纤配线架通信用路面微槽敷设光缆平面光波导集成光路器件第1部分公路沥青路面预防养护技术规范以太网环保护基于端11的网络接入控制3术%定义和塔3.1 和i和定义下列术语和定义适用于本文件.3.1.1分布式通讯网络distributedConmunicationnetwork由分布在不同地点且具有多个接入终端互连而成的同域通讯网.3.1.2道路交叉口全光分布式通讯网络all-opticaldistri
5、butedcommunicationnetworkatroadintersections携手第五代固定网络(F5G)光纤通信技术，将道路交叉口的交通感知、计兑、控制等设备连接在一起的局域通讯网.3.1.3TyPeC保护typeCprotectionPON网络中ONU双PoN11f主干光纤、光分路器和旭线光纤均双路冗余的保妒组网方式.3.2 m三下列缩略谱适用于本文件.F5G:笫五代固定N络(IhCFifth-GenerationFiXCdNetwork)PON：无源光网络(PassiveOPtiCalNetwork)GPON:吉比特无源光网络(GigabitcapablePassiveOpti
6、clNetvork)O1.T:光线跖终端(Optical1.ineTerminal)ONU:光网络单元ODN:光分配刈洛FE:快速以太网GE:兆以太网(OpticalNetwAUnit)(OpticalRistribuiionNetwork)(FastEthernet)(GigabitEthernet)ERPS:以太网环保护(EthernetKingProtectionSwitching)IP:互联网t议(InternCtProtocol)IPv6:互岷网协议第6版(InternetProtocolVersion6)MAC:媒体访问控制(MediaAccessControlAddress)Qo
7、S:服务质fit(QualityofService)TCONT:由输容京(TransmissionQintainer)V1.AN:虚拟局域网(Virtual1.ocalAreaNetwork)44.1道路交叉I全光分布式通讯网络（以下简称路口光网络）架构中O1.T、ODN和ONU组成,如图1所示.Bi第口光网IM啪示B4.2 通讯性能4.2.1 通讯性能应满足以下要求：a） FElGE网络时延小于Ims.b） RS485/232接入网络时延小于Ioms。4.2.2 当主光纤健路出现通信故障时，应在30ms内自动切换至备用健路.4.3 网嬉*务4.3.1 带宽分配应涵足以下要求：a）控制信号数据
8、应采用固定带宽模式，带宽配置宜不低于5MbiVs.b）视频施控数据应采用保证带宽和最大带窕组合模式，每路视频业务保证带宽配跣宜不低于12Mbi区最大帚宽配置宜不低于40MbiVs.4.3.2 可根据控制信号数据、视频监控数据等网格报文进行优先级划分管理,并应符捽制信号数据设置为最高优先级，4.3.3 在带宽涧我或光纤故障时宜有相应的告警或提示，4.3.4 宜支挣通iR设备北向接口的开放.4.4 WStt4.4.1 宜采用TypeC保护，ONU的两个网络侧接口分别连接到O1.T的两个接口.4.4.2 当主筑路发生故障时,应自动切换到备川位路：当主能路故砥恢复后,可臼动网切到主.椎路.454.5.
9、1 应具备ONU接入认证功的支持ONU序列号、密取ONU序列号与密码组合等认证方式.4.5.2 应具备传输双向加密功能,密钥支持分钟级更新.4.5.3 应具得静态勒理地珏绑定、防物理地及欧笫、防IP地址欧珀功能”5路口光网防设备技术襄求5.1 a5.1.1 外观路口光N络设备外表面应光洁、平整.不应有凹或、划伤、变形等缺陷.5.1.2 ttH路口光网络设法应有铭牌，铭牌尺寸应与设备机构尺寸相适宜.5.1.3 IW5.1.3.1 光线路终端（O1.T设备a）防水防尘等级应不低于IP20.b）应能在T0C+65C环境温度下正常工作。5.1 .X2光网络单元（ONU）设备a）防水防尘等娘应不低于IP
10、40。b）应能在T0C+70C环境温度下正常工作.5.1.3. 3路口光网络设备作为信号捽制设各的通iH部件时.应满足GB25280的气候坏境试验要求.5.2 AttRftM（O1.T）5.2.3. TW求5.2.3.1 网络例应提供不少于2个万兆以太网光接口，用户恻应不低于4个GPON接口。5.2.3.2 尺寸高度应不高于4,Inm.市埴应不大于5k,玷宜路口场景部署,5.2.3.3 设备束启时间宜在2分钟以内，最大不超过4分件.5.2.4. 功能6.221应支持多终端接入管理.大容加的数据转发功能，并支持演进.5.2.2.2 应支杼二层、三层转发、IPv6双栈.5.2.2.3 O1.T睥络
11、服务应支持动态带宽分配,并可支持固定带宽、保证带宽和最大带宽组合等多种分配模式。5.2.2.4 应支持QOS,流此分类、流疑监管、流立整形,业务优先级区分，5.2.2.5 应支持联网管理.823可靠性5.2.2.6 3.1目支持双路电源备份。5.2.3.2 应支持上行链路聚合保护.5.2.3.3 宜支持GPONTyHC保护，并在30ms内完成业务切换，5.2.3.4 应支持ERpS（G.80321环路保妒协议，宜支持与不同厂家设备间的对接.5.3光!瞄元（ONU）5.3.1 T求5.3.1.1 宜支持不少于2个GPON接口,用于上行连接到。1.T.5.3.1.2 用户恻宜支持不少于4个及以上自
12、适应千兆以太网电接I1.5.3.1.3 应支持不少于2个RS232/485可灵活泡置巾11.5.3.1.4 应具备不低于共模4kV、型模1.5kY的防甯击浪油能力.5.3.1.5 应支持无风好自然散热，5.3.2 功能5.3.2.1 应支持不同业务映射到不同TYONT。.3.2.2应支持用户侧以太网接口Y1.AN和优先级纪置，5.323应支持前向翎锚功能，并默认开启，5.3.3可性5.3.3.1 可支持双路输入电源备份.6.3.3.2宜支持TyPCC保护,应支持弱光（光功率从正常到临界变化.在达到光功率MtfI前ldB-3dB）时TypeC自动倒换.5.3.4网1安全5.3.41应支持802.
13、Ix认证.6.3.42应支抖MAC地址认证.5.4（ODN）6.4.1充分JMB5.4.1.1 宜来用机架式的光分路涔，5.4.1.2 光分路器插入损耗和回波损耗等光学特性指标应涌足YD/T2000.1的规定5.4.1.3 宜采用级等比分光.分光比根朗衢要可选择1:8或1:16;可采用1:2不箸比分光;I：接.5.4.1.4 采用TyPCC保护设计时,光缆的主备双鞋路宜采用不同路径路由铺设.5.4.2光和配线架5.4.2.1 宜采用室外用多E铠惹龙缆，建议规划预留冗氽光纤芯，在布放8芯及以上光跳：也可采用预连接光缆.5.4.22单模光纤应符合GB/T9771.3的要求.5.4.2.3光纤配戏架
14、应符合YD/T778的要求，6卷N技术襄求6.1 TW求检测组网如图2所示.如未标明特殊要求.所书检测均在下述条件进行:a）温度：0C40C.b）相对湿度：45%9O%.辛ODNB2全光分布式遢讯网图网图6.2 MtfN6.2.1划讯性能应满足以下要求：a）通过网络分析仪.测试路口光网络的FEKiE端到端网络时延,性能应满足4.2.1要求，b）通过网络分析仪.测试路口光网笫的RS485/232册到球网第时殛.性能应满足，1.2.I要求.O通过网络分析仪投纤蚀发主光纤盖路出现断纤故障,通讯网络应切换至备用旗路.性能陶满足4.2.2要求，.2.2网络服务应满足以下要求：a）通过专用网管或i令行,可
15、以对控制信号数据设置为固定带宽模式，通过网络分析仪分别模拟控制信号数据及首盘数据,背景数据流收的大小不影响控制信号数据的住输，测试结果满足4.3.1要求.b）通过专用网管或命令行,可以对视频监控数据设置为保证带宽和m大带宽组合模式：通过刈络分析仪分别模拟视频监控数据及背景数据，视频监控数据在保证带宽内不被背景数据流影响，测试结果满足4.3要求.c）通过专用网管或命令行，可以设置控制信号数据、视顿监控数据等网络Ili文的优先级,冽试结果滴足4.3.2要求。5通过网络分析仪，构造带宽满或情况，在网管上有相应的告警或提示：拔掉ODN网络的光纤，在网管上有相应的告警或提示,测试结果酒足4.3.3要求。O检查通讯厂家提供的通讯设备北向接口相关声明及文档,结果满足4.3.4要求.6
