《海藻酸钠聚乙烯亚胺复合材料对Pb(II)的吸附性能研究.docx》由会员分享，可在线阅读，更多相关《海藻酸钠聚乙烯亚胺复合材料对Pb(II)的吸附性能研究.docx（5页珍藏版）》请在第壹文秘上搜索。

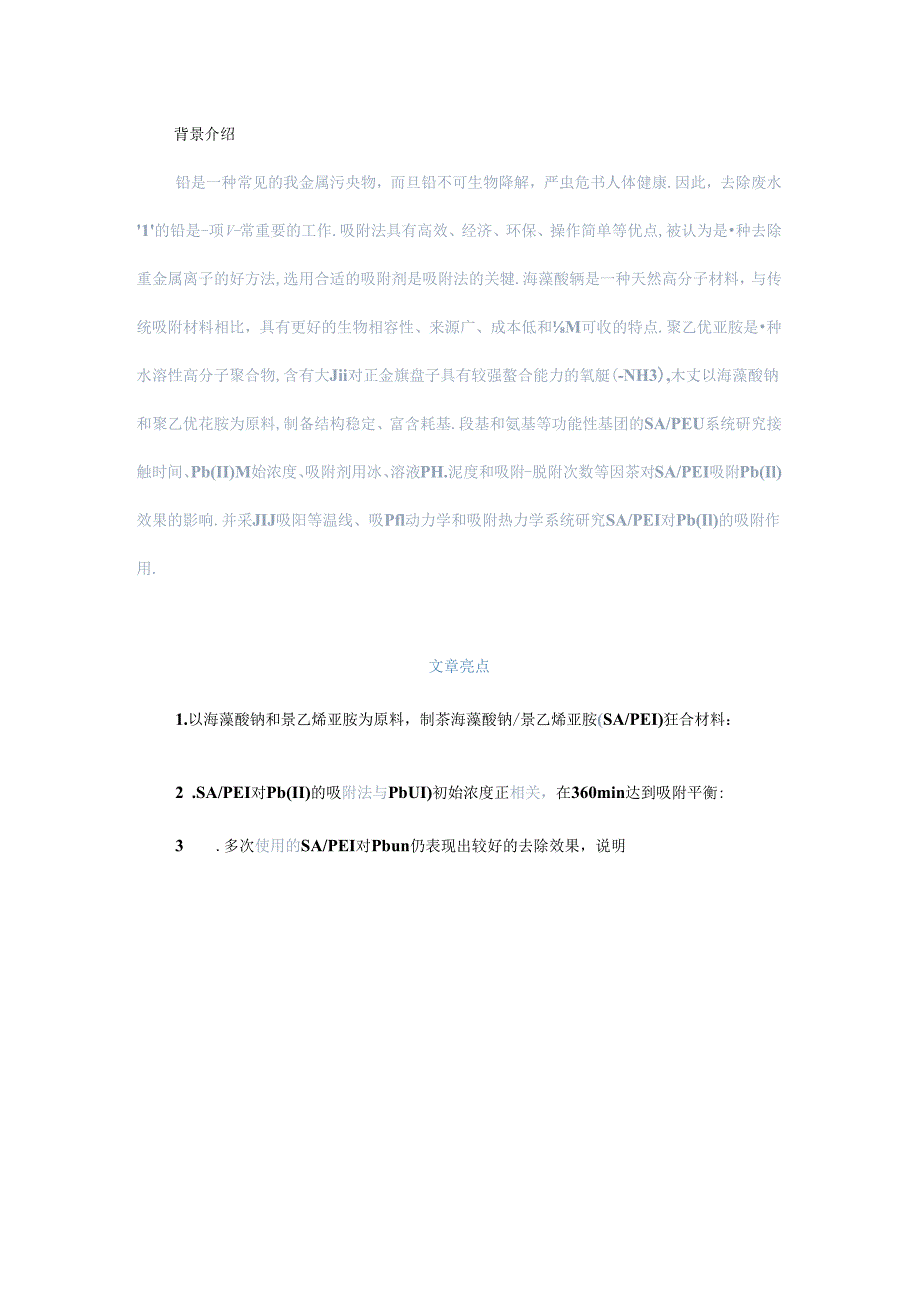

1、背景介绍铅是一种常见的我金属污央物，而旦铅不可生物降解，严虫危书人体健康.因此，去除废水1的铅是-项V-常重要的工作.吸附法具有高效、经济、环保、操作简单等优点,被认为是种去除重金属离子的好方法,选用合适的吸附剂是吸附法的关犍.海藻酸辆是一种天然高分子材料，与传统吸附材料相比，具有更好的生物相容性、来源广、成本低和M可收的特点.聚乙优亚胺是种水溶性高分子聚合物,含有大Jii对正金旗盘子具有较强螯合能力的氧艇(-NH3),木丈以海藻酸钠和聚乙优花胺为原料,制备结构稳定、富含耗基.段基和氨基等功能性基团的SA/PEU系统研究接触时间、Pb(II)M始浓度、吸附剂用冰、溶液PH.泥度和吸附-脱附次数

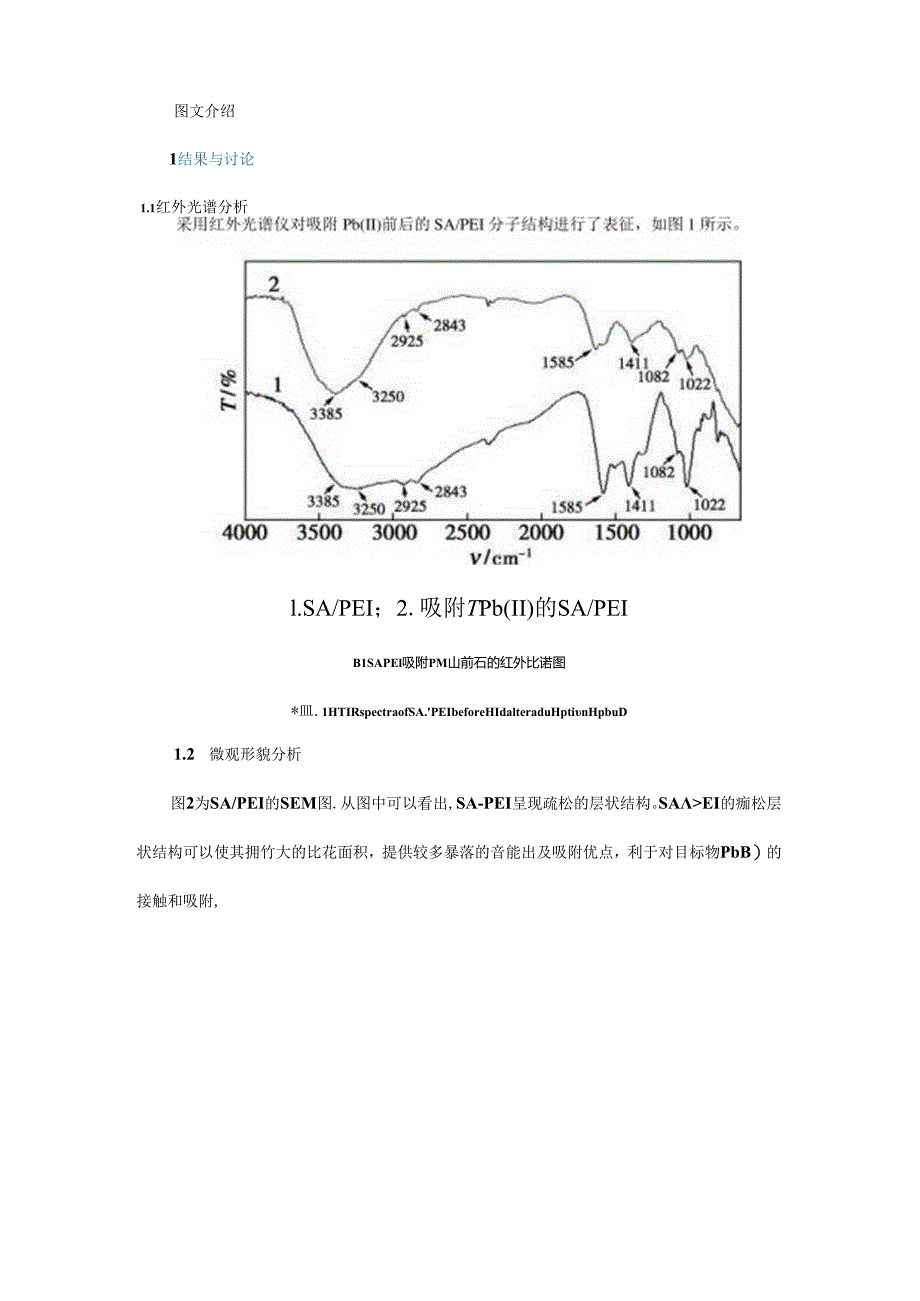

2、等因茶对SA/PEI吸附Pb(Il)效果的影响.并采JIJ吸阳等温线、吸Pfl动力学和吸附热力学系统研究SA/PEI对Pb(Il)的吸附作用.文章亮点1 .以海藻酸钠和景乙烯亚胺为原料，制茶海藻酸钠/景乙烯亚胺(SA/PEI)狂合材料：2 .SA/PEI对Pb(II)的吸附法与PbUI)初始浓度正相关，在360min达到吸附平衡:3 .多次使用的SA/PEI对Pbun仍表现出较好的去除效果，说明图文介绍1结果与讨论1.1红外光谱分析l.SA/PEI；2.吸附TPb(II)的SA/PEIB1SAPEl吸附PM山前石的红外比诺图*皿.1HTIRspectraofSA.PEIbeforeHIdalt

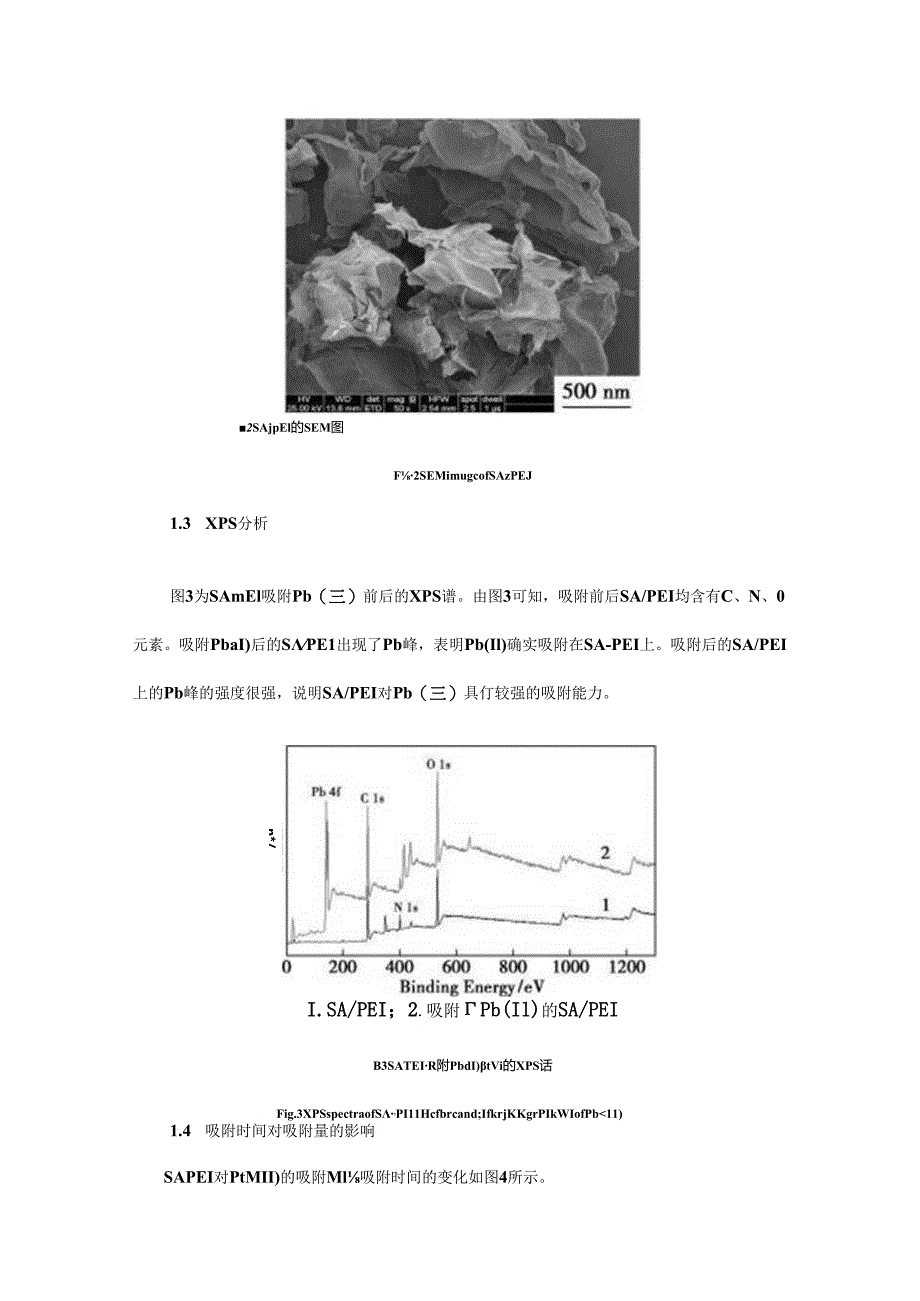

3、eraduHptinHpbuD1.2 微观形貌分析图2为SA/PEI的SEM图.从图中可以看出,SA-PEI呈现疏松的层状结构。SAEI的痂松层状结构可以使其拥竹大的比花面积，提供较多暴落的音能出及吸附优点，利于对目标物PbB）的接触和吸附,2SAjpEl的SEM图F2SEMimugcofSAzPEJ1.3 XPS分析图3为SAmEl吸附Pb（三）前后的XPS谱。由图3可知，吸附前后SA/PEI均含有C、N、0元素。吸附PbaI)后的SPE1出现了Pb峰，表明Pb(Il)确实吸附在SA-PEI上。吸附后的SA/PEI上的Pb峰的强度很强，说明SA/PEI对Pb（三）具仃较强的吸附能力。n*/I
4、.SA/PEI；2.吸附Pb(Il)的SA/PEIB3SATEIR附PbdI)tVi的XPS话Fig.3XPSspectraofS,PI11Hcfbrcand;IfkrjKKgrPIkWIofPbqHiunIimeUnIHkUtPllDnUIIXKriIy1.5 SA/PEI吸附Pb(ID的等温吸附模型采用1.angmuir.Freundlich,Tcmkin和Hemy等海吸附模型讨论SA/PEI对Pb（三）的等温吸附过程.4种等温模型对实验数据的拟合结果如图5所示，拟合参数列于表I中。IqngmUir等温模型拟合的相关系数N为0.99.大于另外3种模型的科这说明SAZPEI对Pb（三）的吸附
5、符合1.angmuir模型。也就是说，SA-PEI对Pb(II)的吸附主要为单分子U吸附.a.4anpnuir；l.Ennimllicli；c.Tcmkin；l.(lcn,SSAJPEl吸附PWIl)的吸附等海线E3AdsorponiMXhcrmofPbill)bySAPEI结论SA/PEI对Pb（三）表现出良好的吸附性能。在360min时,SA.PEI对Pbal)的吸附达到平衡。SA/PEI对Pb(ID的吸附符合1.angmUir等温模型，为中分子层吸附。在303.15K时的理论最大吸附量为316.46lngg1.另外,SA/PEI对Pb（三）的吸附动力学过程符合拟二级动力学模型。SA/PEI对Pb(II)的吸附是自发、吸热的。第6次使用的SA/PEI仍对Pb（三）表现出很好的吸附效果，说明SA/PEI具有优良的再去与循环使用性能。
