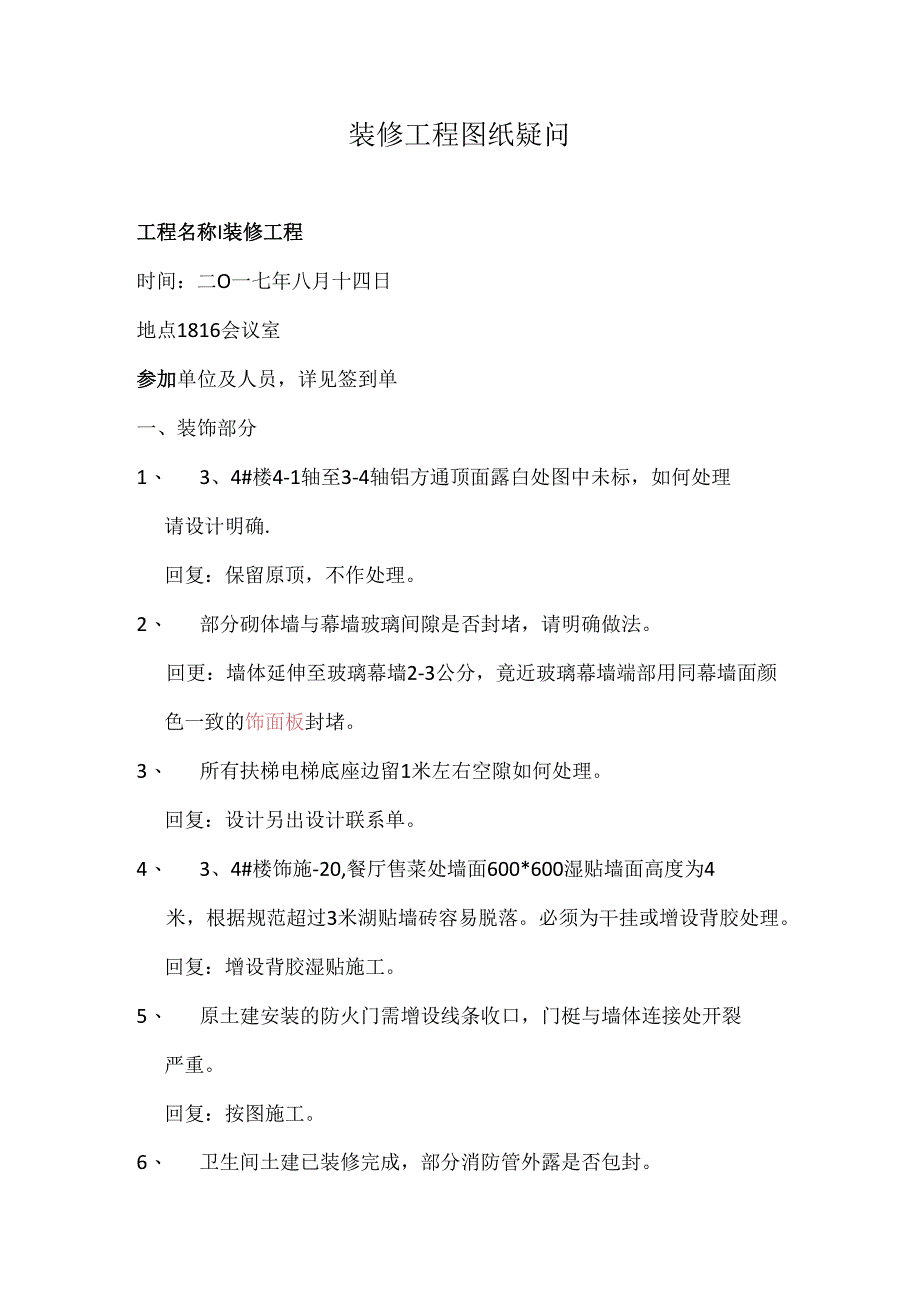

1、图线审纪*二O一七年八月I十一目装修工程图纸疑问工程名称I装修工程时间：二O一七年八月十四日地点1816会议室参加单位及人员，详见签到单一、装饰部分1、 3、4#楼4-1轴至3-4轴铝方通顶面露白处图中未标，如何处理请设计明确.回复：保留原顶，不作处理。2、 部分砌体墙与幕墙玻璃间隙是否封堵，请明确做法。回更：墙体延伸至玻璃幕墙2-3公分，竟近玻璃幕墙端部用同幕墙面颜色一致的饰面板封堵。3、 所有扶梯电梯底座边留1米左右空隙如何处理。回复：设计另出设计联系单。4、 3、4#楼饰施-20,餐厅售菜处墙面600*600湿贴墙面高度为4米，根据规范超过3米湖贴墙砖容易脱落。必须为干挂或增设背胶处理。
2、回复：增设背胶湿贴施工。5、 原土建安装的防火门需增设线条收口，门梃与墙体连接处开裂严重。回复：按图施工。6、 卫生间土建已装修完成，部分消防管外露是否包封。回复:不包封。7、 通往地下室楼梯为水泥清水面，旦与一层休息平台高差只有2公分，石材铺设后，踏步高度有高差。回熨：设计另出设计联系单。8、 钢楼梯两侧为钢板的牛腿，图中未标石材铺设做法，部分楼梯离墙10公分，请设计明确做法。2#楼1号楼梯休息平台正中有槽钢焊接高出休息平台3公分，石材铺设后防火门无法开启。回熨：设计出设计联系单。9、 2#一层会议室踢脚基层为密度板基层，建议改为阻燃板基础,受潮容易起拱。回复：改为阻燃胶合板基层，与其余不锈
3、钢踢脚线基层一致10、 2#饰施70,Q68剖面图中，20*20木线条白色乳胶漆，应改为白色聚酯漆。回复：改为白色聚酯漆。11、 3、4#楼一层大厅墙面干挂饰-13中，透光亚力克罩应增设有木基层。回复：设计补图。12、 2#一层会议室D立面，硬包饰面内衬12厚密度板，墙面处需增设木基层打底寸平。回复:看平整度,相差大增设30*20木方打底后增加12摩阻燃板。13、 轻钢龙骨隔墙为12公分，消防箱为20公分，凸出墙而部分如何处理。请设计明确做法。回复：消防箱正面与隔墙持平（H为喑门），背面凸出部分用轻钢龙骨阻燃胶合板基层石膏板包封到顶，面刷乳胶漆三遍。14、 3、4#楼二层3-D轴/3-5,3-
4、6轴，一层餐厅与货梯相连处隔墙，装修图隔墙与土建预留隔墙不符，如按装修图施工需要拆除后重做。回第：按装修图施工，凿除重做。15、 3、4#楼，1号楼二层上人屋面地面为150*150广场砖，地沟处地6专如何铺设，栏杆下口为防水卷材，是否需要处理。且标底无此项。回复吐也沟做明沟，设计出图出联系单，所有上人屋面需铺设广场砖，工程M按规定上报审批。16、 3,4#楼4-2,4-4轴3-E,3D轴中庭进门处2支圆形混泥土柱子做法未明确，建议用铝板包设。且该部位及扶梯处中庭二层玻璃栏板下口钢梁收口如何处理。回复：先粉刷圆柱粉圆，再乳胶漆二遍。钢梁收口处设计另出联系单。17、 各楼层楼梯前室地面用何材质铺设
5、。回复：800*800地砖铺设。18、 2号楼5层玻璃隔墙下口800高栏板用何材质制作，涉及到插座安装。回复:铝合金板两面隔设，插座改为地插。19、 业主及设计疑问3、4#楼第28点，节点中两根30*200铝格栅之间为镂空面，从视角角度考虑，镂空位置乳胶漆喷涂必需向两侧多喷涂500,才能视觉覆盖。回复：原顶不作处理，按图施工。20、 3、4#楼二层与一号楼连接连廊处卫生间墙面土建预留未做，用何材质施工，且该卫生间内吊顶未做。回第：设计另出图、出联系单。21、1#楼饰-04、饰-08,定位图多处墙头尺寸为标，需补充。回复：设计补图。二、安装部分1、弱电工程标底只有桥架、布管、穿线、各类面板安装，
6、其余机柜及设备监控设备、无线网络设备等是否由原土建施工。回复：按图施工。2、根据现场原土建已有部分100*100桥架安装，装修标底桥架规格为300*100,按哪种桥架施工。回复：按图施工为300*100桥架制作。需要拆除的100*100桥架做好影像和书面记录并上报监理和建设方。3、电气系统图接地线为PE2S,标底为BVR2.5?,按哪种施工。回复:按BVR2.52施工。4、电气电线管为SC20焊接管，管线走地而弯头会高出地面，建议改为JDG20.回复：按JDG20管施工。5、部分幕墙玻璃现有墙头只有30公分，地面铺装后插座安装高度无法满足30公分。回夏：按现场实际情况施工，尽量做高。6、格栅吊
7、顶处消防烟感、广播是装在格栅上还是下口，请设计确认。回复：3：装在格栅下口，广播与下口平过。7、原顶刷白处，管线如何安装。回复:按图施工，管线排列整齐。8、根据规范要求，灯头盒与灯之间的线路需增设金属软管，包括消防报警感烟探测器、广播移至吊顶，均应增设金属软管工程量。回复：按图施工，按照实际情况增设金属软管。9、安装编制说明点4点，消防报警系统烟感移位工程量全部计入，结算按实调整，广播移位是否也按实调整。回复：按图施工。10.1-4号楼部分消防箱移位在卫生间墙体上，卫生间墙面瓷砖已贴好，如何处理。回复：由设计、施工核实调整（需调整的设计另出联系单）。11、原土建消防管连接为卡箍连接，装修标底为
8、丝扣连接，建议统一改为卡箍连接。回复：小广、等于DN50管川丝扣，大DN50管山卡箍。三、其他1、楼梯等部分墙体土建老粉已批刮，且有多处增体开裂现象如何处理。回复：开裂严重的由土建维修，细裂缝由装修单位修补。2、 电梯门下口封堵铁板安装有遗留，需封堵。3、4#楼天井幕墙玻璃处铁板封堵有遗留。需封堵。回熨：由电梯安装相关单位补封。3、 原土建墙体下口预留20公分左右粉刷未粉，需补全粉刷面方可施工。回复：由业主单位指定粉刷，另出联系单施工。4、 新增卫生间无具体给水图、排水图，是否有排水、排污管有预留。回复：设计现场踏勘后另出联系单。5、 原土建单位护窗栏杆有遗留（如3、4#楼二层天井处），如何处理。回复：有业主单位另定。6、 装修图纸与现场不符（包括空调系统）之处，由业主、设计商讨后确定。7、 二号楼一层电梯地面铺设区域与电梯踏板高差只有2公分,无法满足地面铺装，电梯需升高至少2公分。回复：由业主另定。2017年8月14口
