《几次掉砖红窑事故的分析和解决.docx》由会员分享，可在线阅读，更多相关《几次掉砖红窑事故的分析和解决.docx（4页珍藏版）》请在第壹文秘上搜索。

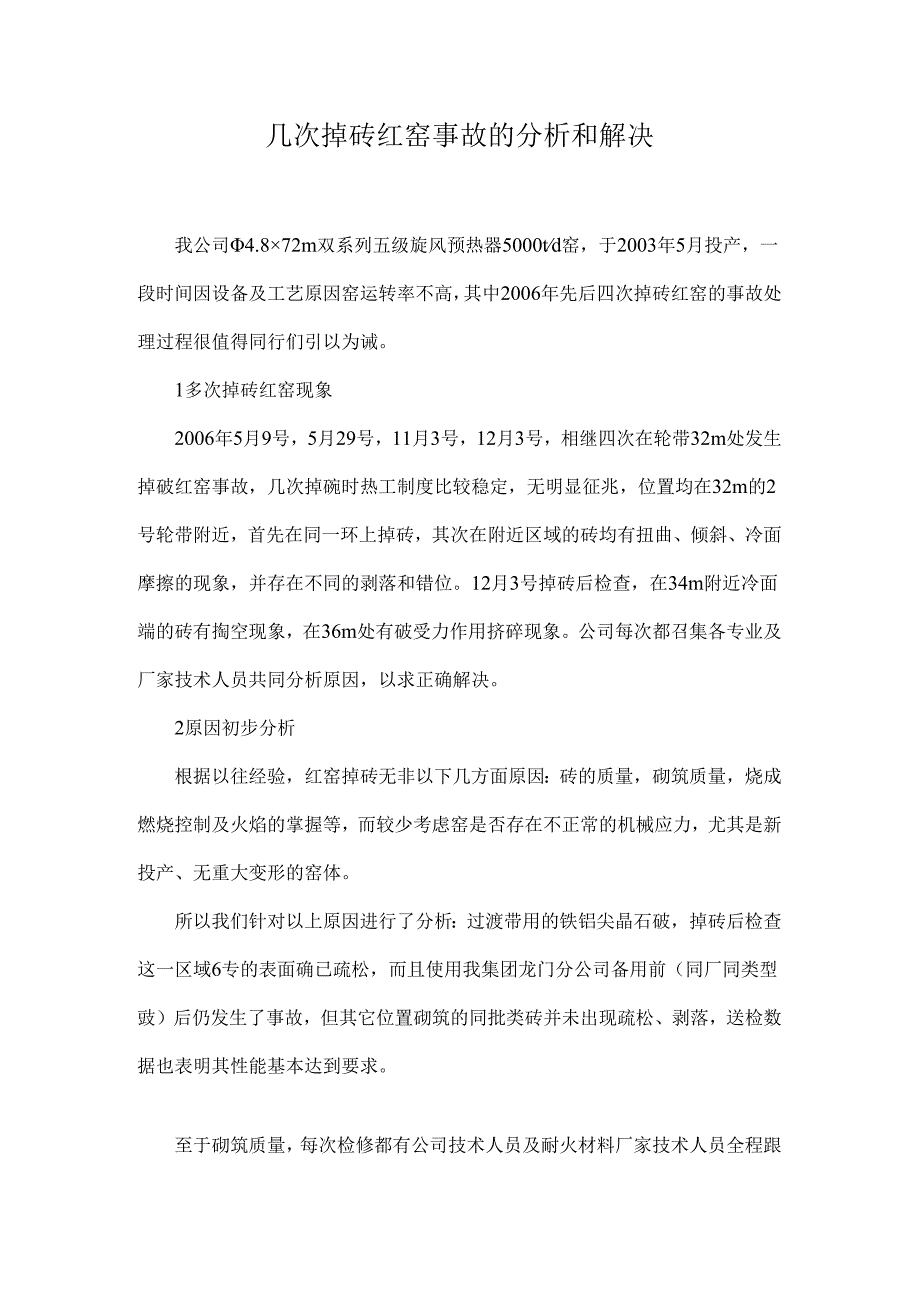

1、几次掉砖红窑事故的分析和解决我公司4.872m双系列五级旋风预热器5000td窑，于2003年5月投产，一段时间因设备及工艺原因窑运转率不高，其中2006年先后四次掉砖红窑的事故处理过程很值得同行们引以为诫。1多次掉砖红窑现象2006年5月9号，5月29号，11月3号，12月3号，相继四次在轮带32m处发生掉破红窑事故，几次掉碗时热工制度比较稳定，无明显征兆，位置均在32m的2号轮带附近，首先在同一环上掉砖，其次在附近区域的砖均有扭曲、倾斜、冷面摩擦的现象，并存在不同的剥落和错位。12月3号掉砖后检查，在34m附近冷面端的砖有掏空现象，在36m处有破受力作用挤碎现象。公司每次都召集各专业及厂家

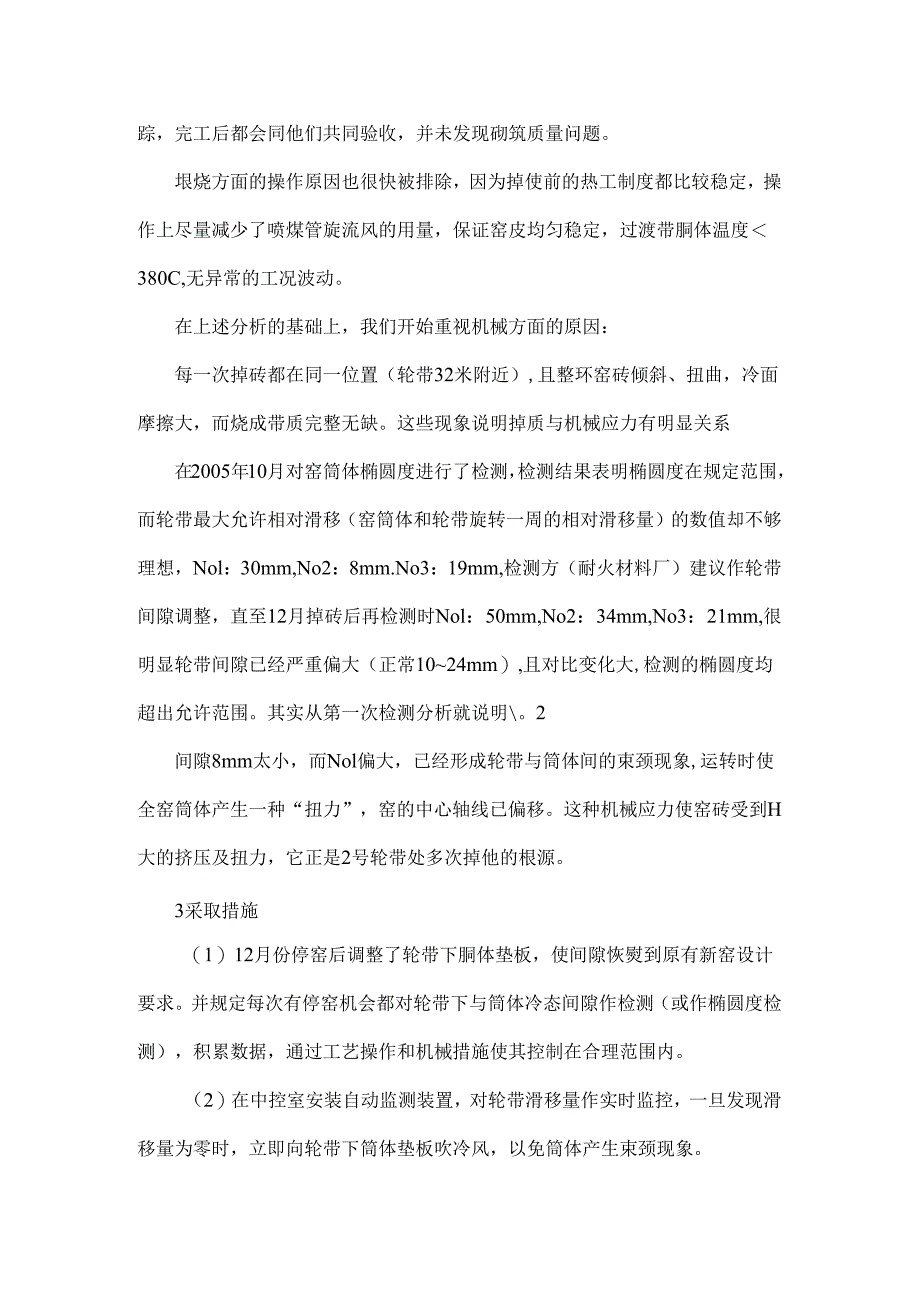

2、技术人员共同分析原因，以求正确解决。2原因初步分析根据以往经验，红窑掉砖无非以下几方面原因：砖的质量，砌筑质量，烧成燃烧控制及火焰的掌握等，而较少考虑窑是否存在不正常的机械应力，尤其是新投产、无重大变形的窑体。所以我们针对以上原因进行了分析：过渡带用的铁铝尖晶石破，掉砖后检查这一区域6专的表面确已疏松，而且使用我集团龙门分公司备用前（同厂同类型豉）后仍发生了事故，但其它位置砌筑的同批类砖并未出现疏松、剥落，送检数据也表明其性能基本达到要求。至于砌筑质量，每次检修都有公司技术人员及耐火材料厂家技术人员全程跟踪，完工后都会同他们共同验收，并未发现砌筑质量问题。垠烧方面的操作原因也很快被排除，因为掉
3、使前的热工制度都比较稳定，操作上尽量减少了喷煤管旋流风的用量，保证窑皮均匀稳定，过渡带胴体温度380C,无异常的工况波动。在上述分析的基础上，我们开始重视机械方面的原因：每一次掉砖都在同一位置（轮带32米附近）,且整环窑砖倾斜、扭曲，冷面摩擦大，而烧成带质完整无缺。这些现象说明掉质与机械应力有明显关系在2005年10月对窑筒体椭圆度进行了检测，检测结果表明椭圆度在规定范围，而轮带最大允许相对滑移（窑筒体和轮带旋转一周的相对滑移量）的数值却不够理想，Nol：30mm,No2：8mm.No3：19mm,检测方（耐火材料厂）建议作轮带间隙调整，直至12月掉砖后再检测时Nol：50mm,No2：34m
4、m,No3：21mm,很明显轮带间隙已经严重偏大（正常1024mm）,且对比变化大,检测的椭圆度均超出允许范围。其实从第一次检测分析就说明。2间隙8mm太小，而Nol偏大，已经形成轮带与筒体间的束颈现象,运转时使全窑筒体产生一种“扭力”，窑的中心轴线已偏移。这种机械应力使窑砖受到H大的挤压及扭力，它正是2号轮带处多次掉他的根源。3采取措施（1）12月份停窑后调整了轮带下胴体垫板，使间隙恢熨到原有新窑设计要求。并规定每次有停窑机会都对轮带下与筒体冷态间隙作检测（或作椭圆度检测），积累数据，通过工艺操作和机械措施使其控制在合理范围内。（2）在中控室安装自动监测装置，对轮带滑移量作实时监控，一旦发现

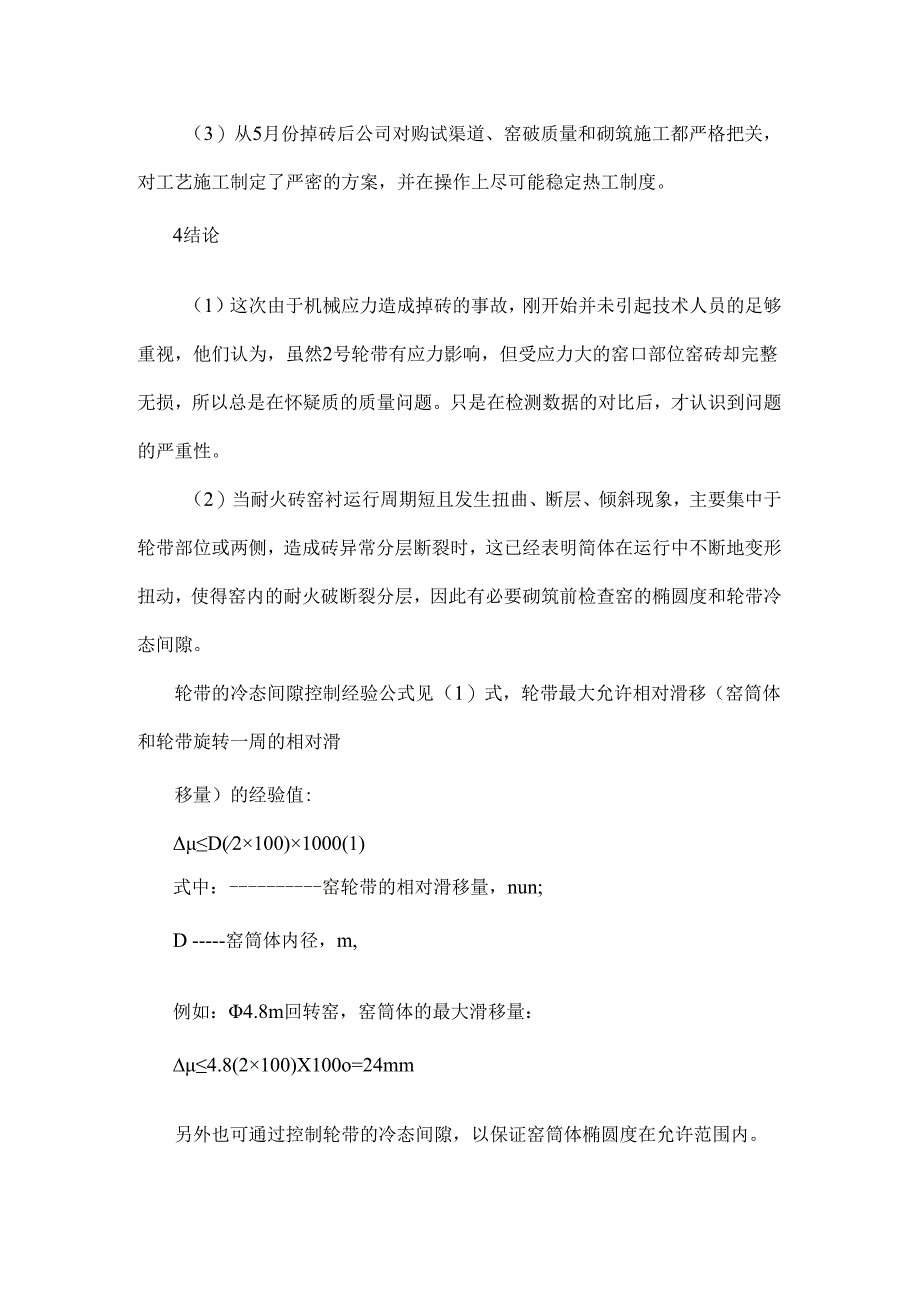

5、滑移量为零时，立即向轮带下筒体垫板吹冷风，以免筒体产生束颈现象。（3）从5月份掉砖后公司对购试渠道、窑破质量和砌筑施工都严格把关，对工艺施工制定了严密的方案，并在操作上尽可能稳定热工制度。4结论（1）这次由于机械应力造成掉砖的事故，刚开始并未引起技术人员的足够重视，他们认为，虽然2号轮带有应力影响，但受应力大的窑口部位窑砖却完整无损，所以总是在怀疑质的质量问题。只是在检测数据的对比后，才认识到问题的严重性。（2）当耐火砖窑衬运行周期短且发生扭曲、断层、倾斜现象，主要集中于轮带部位或两侧，造成砖异常分层断裂时，这已经表明简体在运行中不断地变形扭动，使得窑内的耐火破断裂分层，因此有必要砌筑前检查窑
6、的椭圆度和轮带冷态间隙。轮带的冷态间隙控制经验公式见（1）式，轮带最大允许相对滑移（窑筒体和轮带旋转一周的相对滑移量）的经验值:D(2100)1000(1)式中：窑轮带的相对滑移量，nun;D窑筒体内径，m,例如：4.8m回转窑，窑筒体的最大滑移量：4.8(2100)X100o=24mm另外也可通过控制轮带的冷态间隙，以保证窑筒体椭圆度在允许范围内。最大椭圆度则为:WS=WXDX1000=0.48%4.81000=23.04mm。(2)WD10(3)式中：WS最大椭圆度，mm；W窑筒体椭圆率，%:D窑筒体内径，m,例如:4.8m回转窑,窑筒体的最大椭圆率(4.810)%=0.48%窑筒体的最大椭圆度一般集中于轮带附近，当发生椭圆度超出允许范围时，在窑内耐火前的砌筑施工之前，应该通过更换轮带垫铁或浮动板调整冷态间隙，以减小椭圆度，使其在允许的范围内。确认调整符合要求后方可进行窑内耐火瓶的砌筑。(3)通过有针对性调整后,现2号轮带附近过渡带的尖晶石砖已可使用到12个月，2007年始到2008年上半年未出现掉破红窑的工艺事故，提高了窑运转率，同时加强了对轮带滑移量的实时跟踪，筒体冷态间隙都能控制在合理范围，保证了窑的安全运转。
