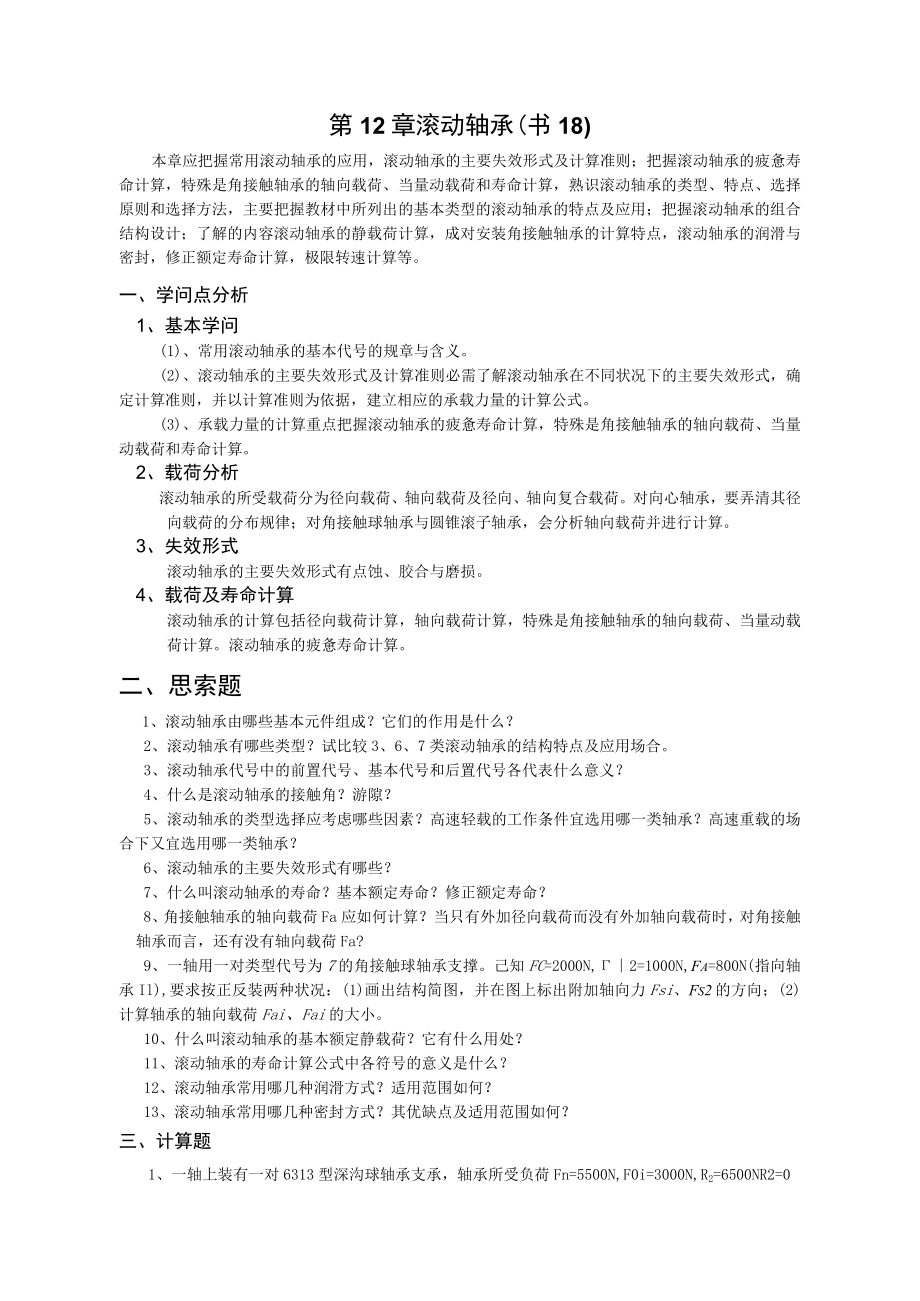

1、第12章滚动轴承(书18)本章应把握常用滚动轴承的应用，滚动轴承的主要失效形式及计算准则；把握滚动轴承的疲惫寿命计算，特殊是角接触轴承的轴向载荷、当量动载荷和寿命计算，熟识滚动轴承的类型、特点、选择原则和选择方法，主要把握教材中所列出的基本类型的滚动轴承的特点及应用；把握滚动轴承的组合结构设计；了解的内容滚动轴承的静载荷计算，成对安装角接触轴承的计算特点，滚动轴承的润滑与密封，修正额定寿命计算，极限转速计算等。一、学问点分析1、基本学问(1)、常用滚动轴承的基本代号的规章与含义。(2)、滚动轴承的主要失效形式及计算准则必需了解滚动轴承在不同状况下的主要失效形式，确定计算准则，并以计算准则为依据
2、，建立相应的承载力量的计算公式。(3)、承载力量的计算重点把握滚动轴承的疲惫寿命计算，特殊是角接触轴承的轴向载荷、当量动载荷和寿命计算。2、载荷分析滚动轴承的所受载荷分为径向载荷、轴向载荷及径向、轴向复合载荷。对向心轴承，要弄清其径向载荷的分布规律；对角接触球轴承与圆锥滚子轴承，会分析轴向载荷并进行计算。3、失效形式滚动轴承的主要失效形式有点蚀、胶合与磨损。4、载荷及寿命计算滚动轴承的计算包括径向载荷计算，轴向载荷计算，特殊是角接触轴承的轴向载荷、当量动载荷计算。滚动轴承的疲惫寿命计算。二、思索题1、滚动轴承由哪些基本元件组成？它们的作用是什么？2、滚动轴承有哪些类型？试比较3、6、7类滚动轴
3、承的结构特点及应用场合。3、滚动轴承代号中的前置代号、基本代号和后置代号各代表什么意义？4、什么是滚动轴承的接触角？游隙？5、滚动轴承的类型选择应考虑哪些因素？高速轻载的工作条件宜选用哪一类轴承？高速重载的场合下又宜选用哪一类轴承？6、滚动轴承的主要失效形式有哪些？7、什么叫滚动轴承的寿命？基本额定寿命？修正额定寿命？8、角接触轴承的轴向载荷Fa应如何计算？当只有外加径向载荷而没有外加轴向载荷时，对角接触轴承而言，还有没有轴向载荷Fa?9、一轴用一对类型代号为7的角接触球轴承支撑。己知FC=2000N,2=1000N,Fa=800N(指向轴承Il),要求按正反装两种状况：(1)画出结构简图，并

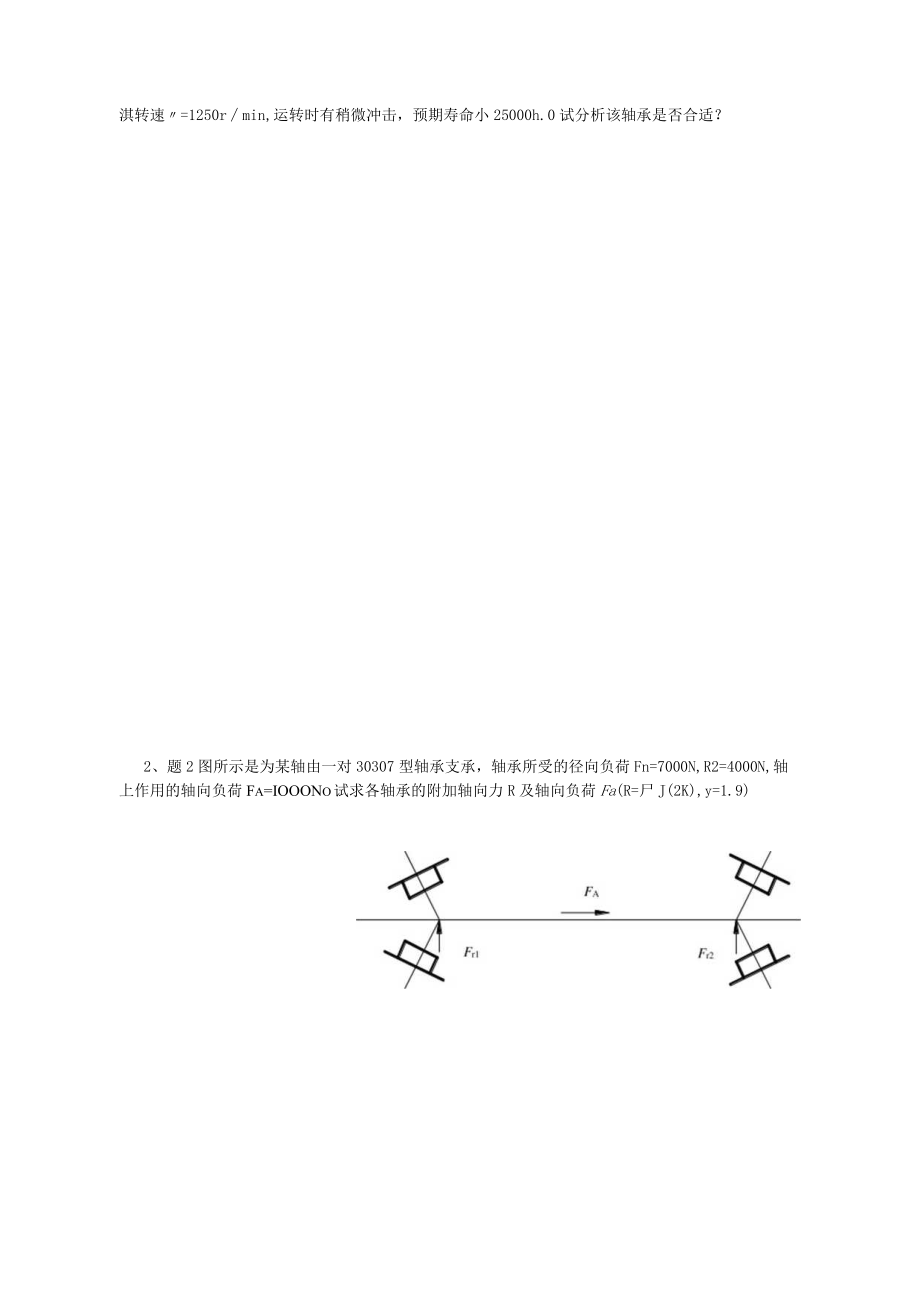

4、在图上标出附加轴向力Fsi、Fs2的方向；(2)计算轴承的轴向载荷Fai、Fai的大小。10、什么叫滚动轴承的基本额定静载荷？它有什么用处？11、滚动轴承的寿命计算公式中各符号的意义是什么？12、滚动轴承常用哪几种润滑方式？适用范围如何？13、滚动轴承常用哪几种密封方式？其优缺点及适用范围如何？三、计算题1、一轴上装有一对6313型深沟球轴承支承，轴承所受负荷Fn=5500N,F0i=3000N,R2=6500NR2=0淇转速=1250rmin,运转时有稍微冲击，预期寿命小25000h.0试分析该轴承是否合适？2、题2图所示是为某轴由一对30307型轴承支承，轴承所受的径向负荷Fn=7000N

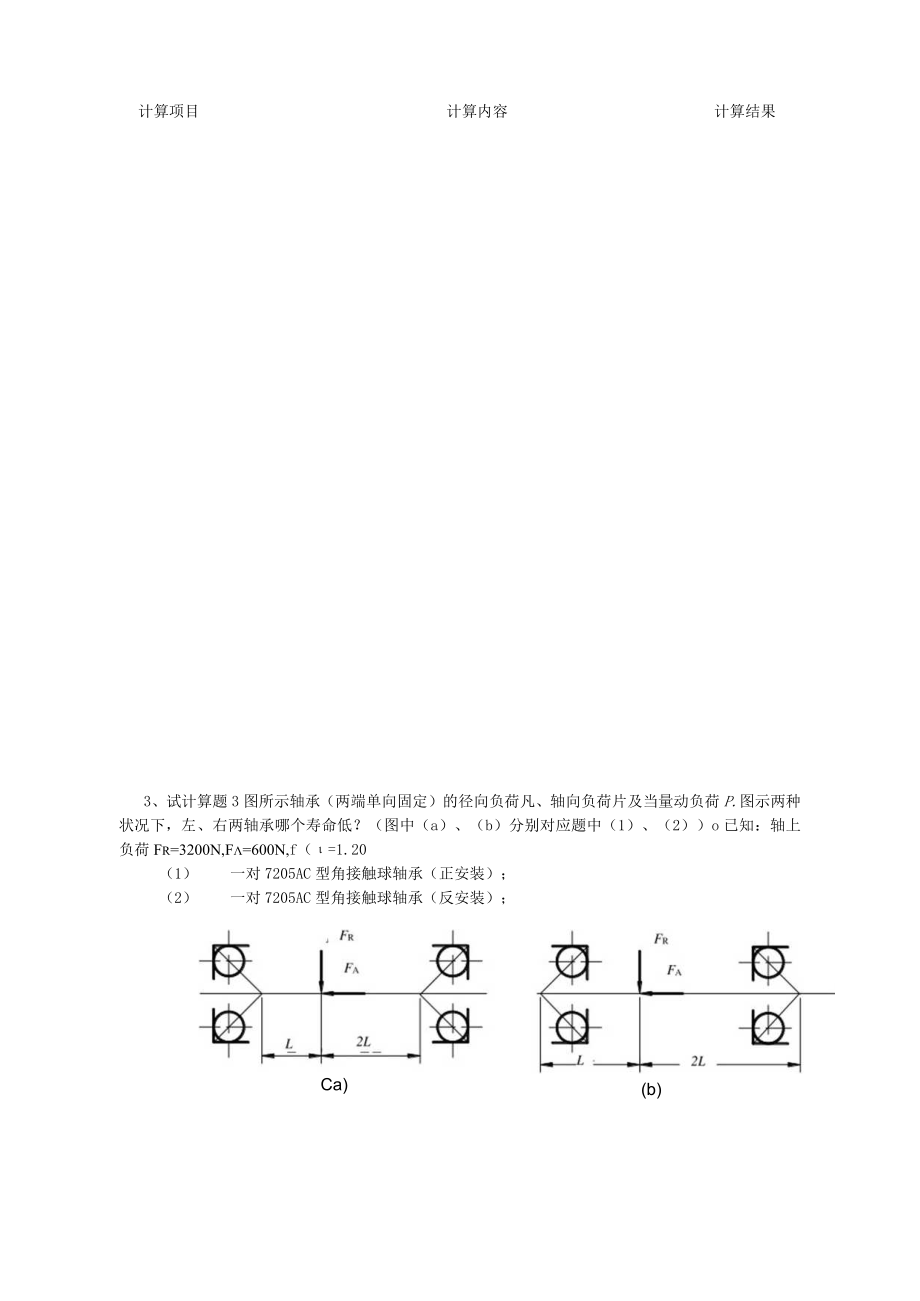

5、,R2=4000N,轴上作用的轴向负荷Fa=IOOONo试求各轴承的附加轴向力R及轴向负荷Fa(R=尸J(2K),y=1.9)计算项目计算内容计算结果3、试计算题3图所示轴承（两端单向固定）的径向负荷凡、轴向负荷片及当量动负荷P.图示两种状况下，左、右两轴承哪个寿命低？（图中（a）、（b）分别对应题中（1）、（2）o已知：轴上负荷Fr=3200N,F=600N,f（=1.20（1） 一对7205AC型角接触球轴承（正安装）；（2） 一对7205AC型角接触球轴承（反安装）；Ca)(b)计算项目计算内容计算结果4、题4图所示某轴选用两个6205型号的深沟球轴承。已知轴承受的径向负荷F=3000N
6、,Fr2=4000N,轴上零件的轴向载荷FA=I5(M)N,轴的转速=1OOrZmin,由手册查的此轴承的Cr=10800N,Coz=695ON,且已知冲击载荷系数fd=1.2,温度系数f尸1,且试求：(1)图(a)示一端双向固定、一端游动的固定方式时，轴承的寿命为多少？(2)图(a)示两端单向固定的固定方式时，轴承的寿命又为多少？计算项目计算内容计算结果FrlFr25、指出以下滚动轴承代号的含义：6216,30202,7206AC。6、试比较：6210,6310轴承的内径d,外径O,宽度8,基本额定动载荷G,基本额定静载荷Q,，并说明直径代号的含义。7、30208轴承的基本额定动载荷G=630OONa）当量动载荷P=6200N,工作转速=730rmin,试计算轴承寿命?？b）当P=6200N,若要求以210000h,允许的最高转速是多少？c）工作转速=730rmin,要求IoooOh,允许的最大当量动载荷P是多少？8、一对7210AC轴承，分别承受径向力尸=8000N,F2=5200N,轴上作用力五A如图示，试求下列状况下，各轴承的附加轴向力兄及轴向力Fa.1、m=2200N;2、F=900N;3、m=I120No
