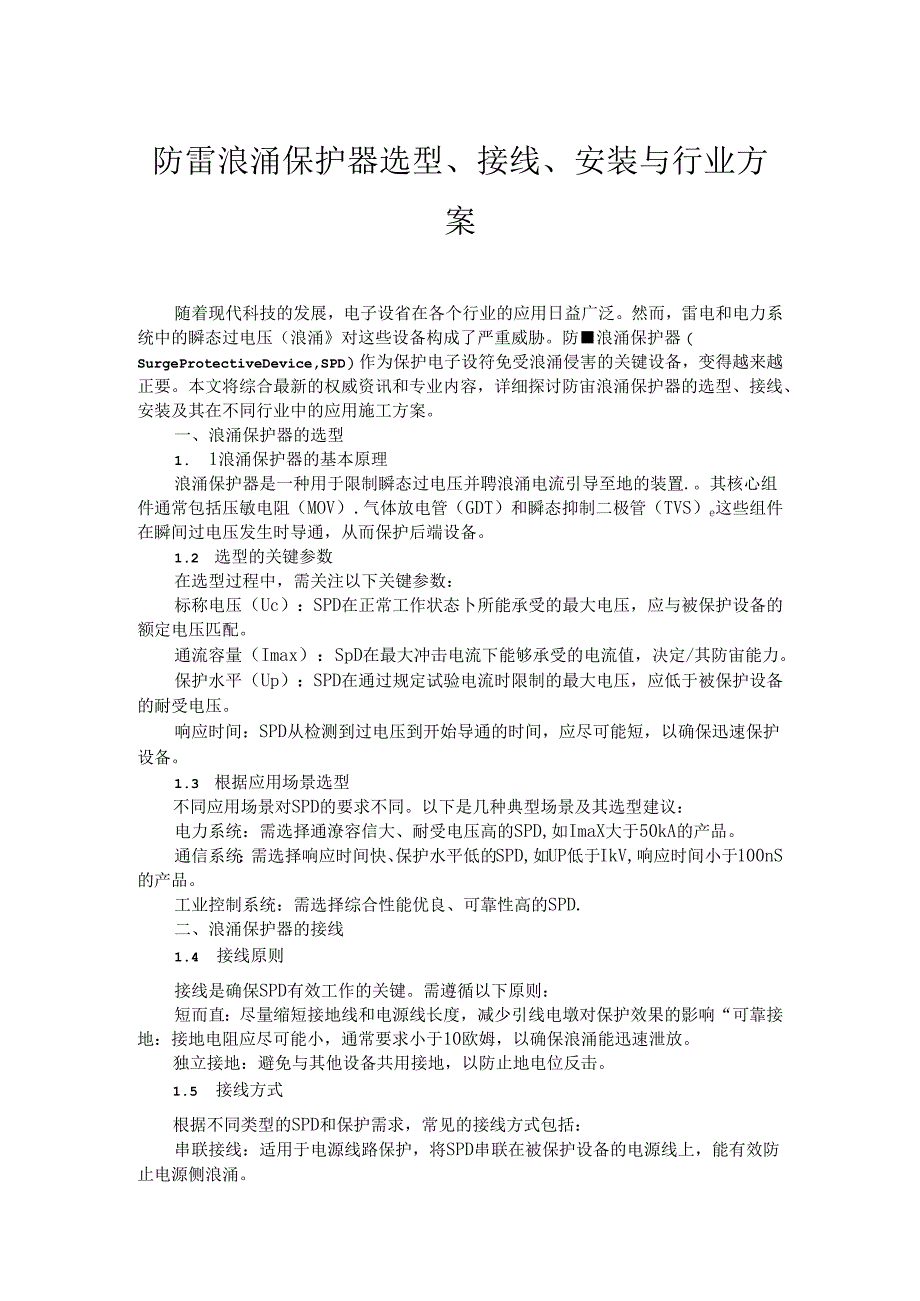

1、防雷浪涌保护器选型、接线、安装与行业方案随着现代科技的发展，电子设省在各个行业的应用日益广泛。然而，雷电和电力系统中的瞬态过电压（浪涌对这些设备构成了严重威胁。防浪涌保护器（SurgeProtectiveDevice,SPD）作为保护电子设符免受浪涌侵害的关键设备，变得越来越正要。本文将综合最新的权威资讯和专业内容，详细探讨防宙浪涌保护器的选型、接线、安装及其在不同行业中的应用施工方案。一、浪涌保护器的选型1. 1浪涌保护器的基本原理浪涌保护器是一种用于限制瞬态过电压并聘浪涌电流引导至地的装置.。其核心组件通常包括压敏电阻（MOV）.气体放电管（GDT）和瞬态抑制二极管（TVS）e这些组件在瞬
2、间过电压发生时导通，从而保护后端设备。1.2 选型的关键参数在选型过程中，需关注以下关键参数：标称电压（Uc）：SPD在正常工作状态卜所能承受的最大电压，应与被保护设备的额定电压匹配。通流容量（Imax）：SpD在最大冲击电流下能够承受的电流值，决定/其防宙能力。保护水平（Up）：SPD在通过规定试验电流时限制的最大电压，应低于被保护设备的耐受电压。响应时间：SPD从检测到过电压到开始导通的时间，应尽可能短，以确保迅速保护设备。1.3 根据应用场景选型不同应用场景对SPD的要求不同。以下是几种典型场景及其选型建议：电力系统：需选择通潦容信大、耐受电压高的SPD,如ImaX大于50kA的产品。通
3、信系统：需选择响应时间快、保护水平低的SPD,如UP低于IkV,响应时间小于100nS的产品。工业控制系统：需选择综合性能优良、可靠性高的SPD.二、浪涌保护器的接线1.4 接线原则接线是确保SPD有效工作的关键。需遵循以下原则：短而直：尽量缩短接地线和电源线长度，减少引线电墩对保护效果的影响“可靠接地：接地电阻应尽可能小，通常要求小于10欧姆，以确保浪涌能迅速泄放。独立接地：避免与其他设备共用接地，以防止地电位反击。1.5 接线方式根据不同类型的SPD和保护需求，常见的接线方式包括：串联接线：适用于电源线路保护，将SPD串联在被保护设备的电源线上，能有效防止电源侧浪涌。并联接线：适用于信号线

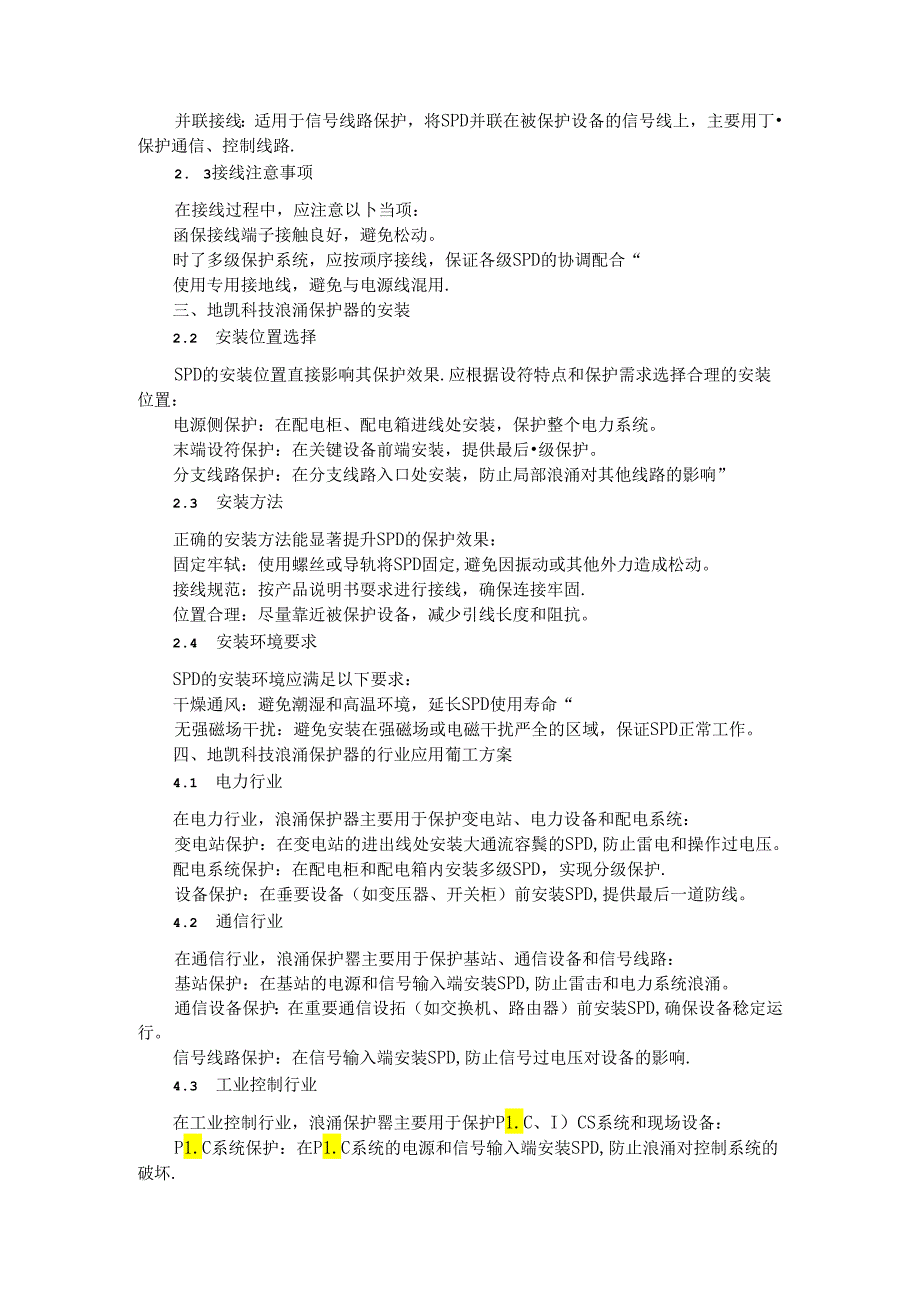

4、路保护，将SPD并联在被保护设备的信号线上，主要用丁保护通信、控制线路.2. 3接线注意事项在接线过程中，应注意以卜当项：函保接线端子接触良好，避免松动。时了多级保护系统，应按顽序接线，保证各级SPD的协调配合“使用专用接地线，避免与电源线混用.三、地凯科技浪涌保护器的安装2.2 安装位置选择SPD的安装位置直接影响其保护效果.应根据设符特点和保护需求选择合理的安装位置：电源侧保护：在配电柜、配电箱进线处安装，保护整个电力系统。末端设符保护：在关键设备前端安装，提供最后级保护。分支线路保护：在分支线路入口处安装，防止局部浪涌对其他线路的影响”2.3 安装方法正确的安装方法能显著提升SPD的保护
5、效果：固定牢轼：使用螺丝或导轨将SPD固定,避免因振动或其他外力造成松动。接线规范：按产品说明书耍求进行接线，确保连接牢固.位置合理：尽量靠近被保护设备，减少引线长度和阻抗。2.4 安装环境要求SPD的安装环境应满足以下要求：干燥通风：避免潮湿和高温环境，延长SPD使用寿命“无强磁场干扰：避免安装在强磁场或电磁干扰严全的区域，保证SPD正常工作。四、地凯科技浪涌保护器的行业应用葡工方案4.1 电力行业在电力行业，浪涌保护器主要用于保护变电站、电力设备和配电系统：变电站保护：在变电站的进出线处安装大通流容鬓的SPD,防止雷电和操作过电压。配电系统保护：在配电柜和配电箱内安装多级SPD，实现分级保

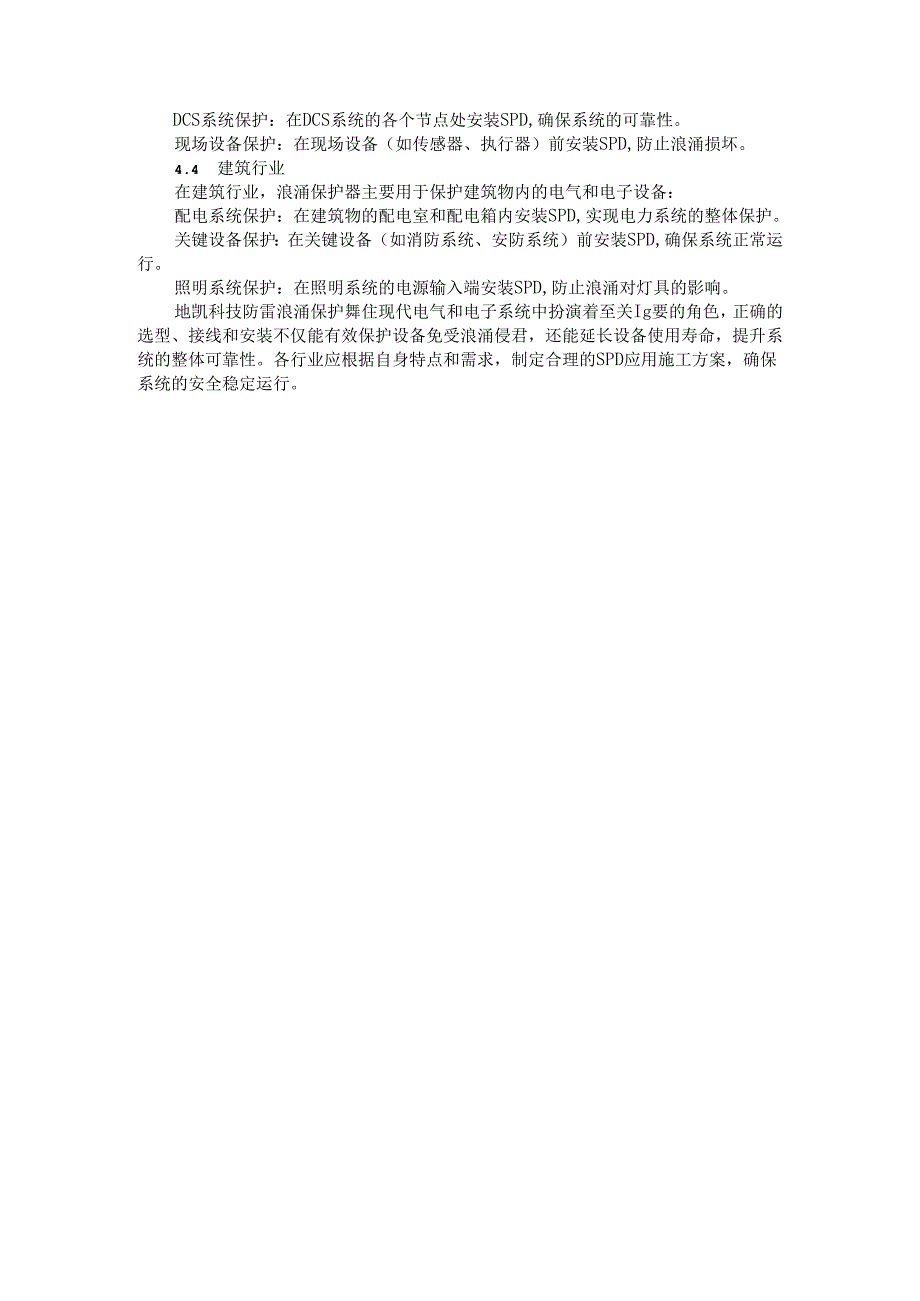

6、护.设备保护：在垂要设备（如变压器、开关柜）前安装SPD,提供最后一道防线。4.2 通信行业在通信行业，浪涌保护罂主要用于保护基站、通信设备和信号线路：基站保护：在基站的电源和信号输入端安装SPD,防止雷击和电力系统浪涌。通信设备保护：在重要通信设拓（如交换机、路由器）前安装SPD,确保设备稔定运行。信号线路保护：在信号输入端安装SPD,防止信号过电压对设备的影响.4.3 工业控制行业在工业控制行业，浪涌保护罂主要用于保护P1.C、I）CS系统和现场设备：P1.C系统保护：在P1.C系统的电源和信号输入端安装SPD,防止浪涌对控制系统的破坏.DCS系统保护：在DCS系统的各个节点处安装SPD,
7、确保系统的可靠性。现场设备保护：在现场设备（如传感器、执行器）前安装SPD,防止浪涌损坏。4.4 建筑行业在建筑行业，浪涌保护器主要用于保护建筑物内的电气和电子设备：配电系统保护：在建筑物的配电室和配电箱内安装SPD,实现电力系统的整体保护。关键设备保护：在关键设备（如消防系统、安防系统）前安装SPD,确保系统正常运行。照明系统保护：在照明系统的电源输入端安装SPD,防止浪涌对灯具的影响。地凯科技防雷浪涌保护舞住现代电气和电子系统中扮演着至关Ig要的角色，正确的选型、接线和安装不仅能有效保护设备免受浪涌侵君，还能延长设备使用寿命，提升系统的整体可靠性。各行业应根据自身特点和需求，制定合理的SPD应用施工方案，确保系统的安全稳定运行。
