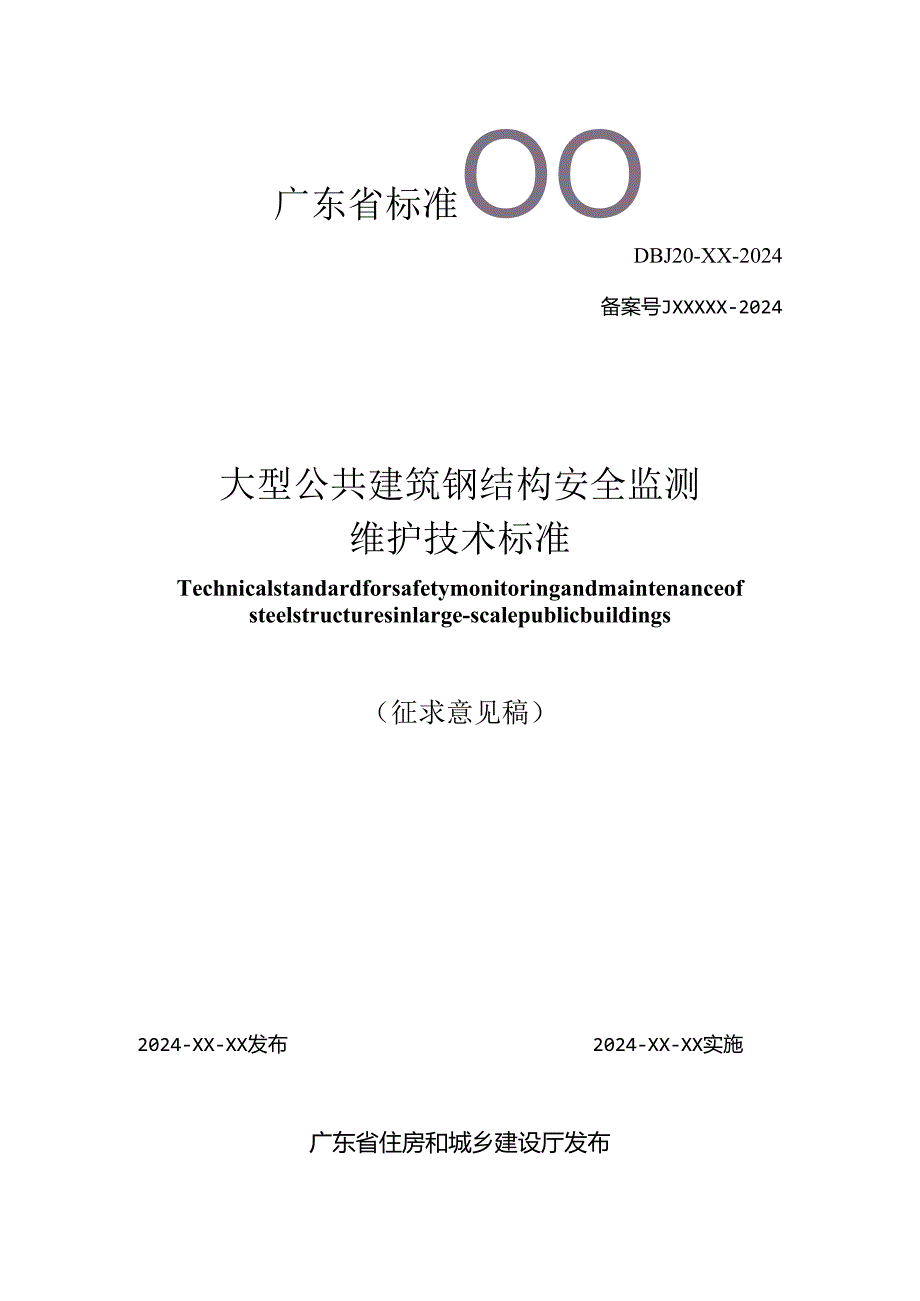

1、广东省标准OODBJ20-XX-2024备案号JXXXXX-2024大型公共建筑钢结构安全监测维护技术标准Technicalstandardforsafetymonitoringandmaintenanceofsteelstructuresinlarge-scalepublicbuildings（征求意见稿）2024-XX-XX发布2024-XX-XX实施广东省住房和城乡建设厅发布8遭受灾害或周边存在对环境有影响工程活动的钢结构：9达到或超过设计工作年限的钢结构。条文说明：本能学考现行国家、行业和关标准的相关规定并骷合工程经验确定。根据行业标准空间网格抹构技术规程JGJ7对空间网格屋盖结构的冷

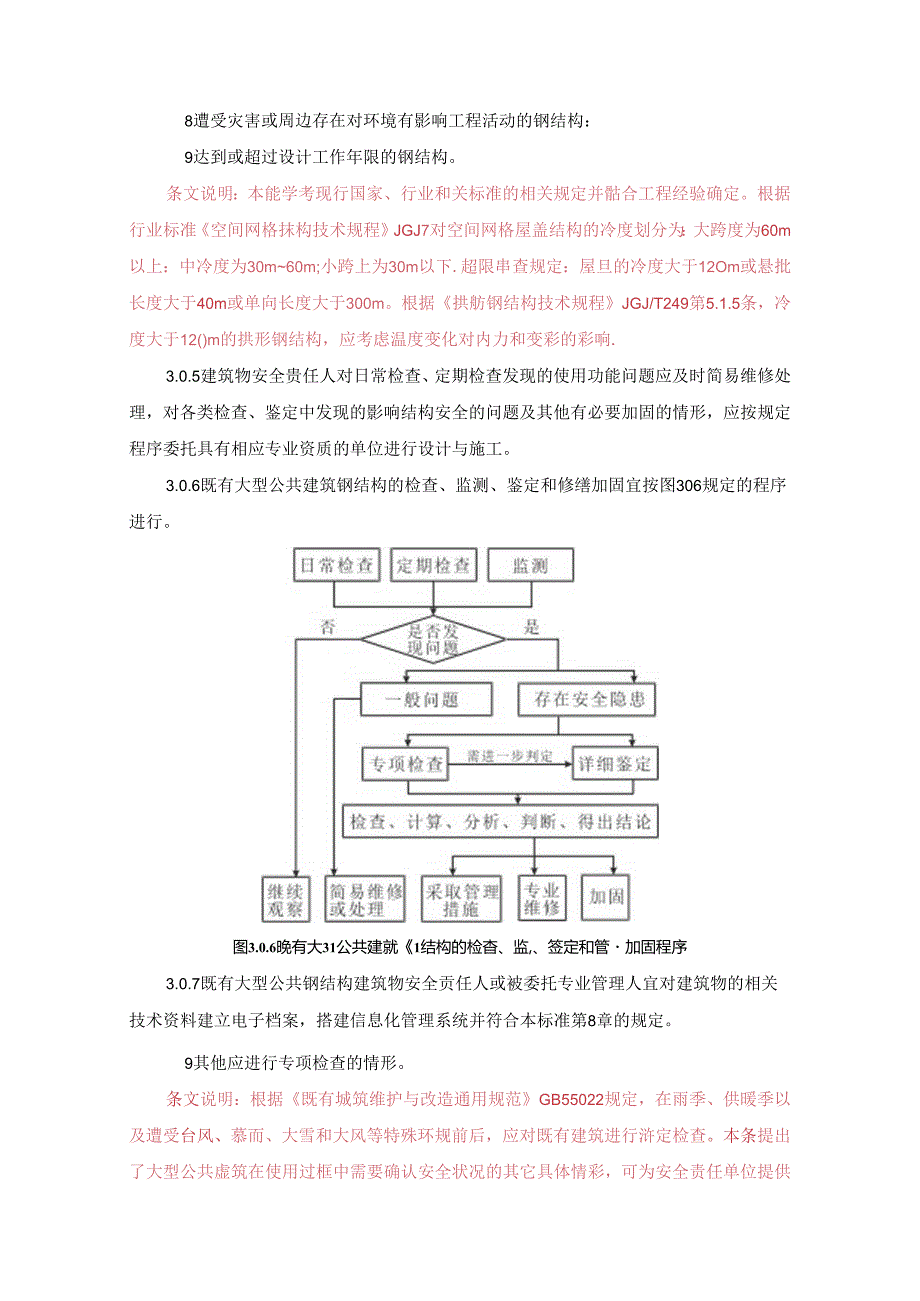

2、度划分为：大跨度为60m以上：中冷度为30m60m;小跨上为30m以下.超限串查规定：屋旦的冷度大于12Om或悬批长度大于40m或单向长度大于300m。根据拱舫钢结构技术规程JGJ/T249第5.1.5条，冷度大于12()m的拱形钢结构，应考虑温度变化对内力和变彩的彩响.3.0.5建筑物安全贵任人对日常检查、定期检查发现的使用功能问题应及时简易维修处理，对各类检查、鉴定中发现的影响结构安全的问题及其他有必要加固的情形，应按规定程序委托具有相应专业资质的单位进行设计与施工。3.0.6既有大型公共建筑钢结构的检查、监测、鉴定和修缮加固宜按图306规定的程序进行。图3.0.6晚有大31公共建就1结构

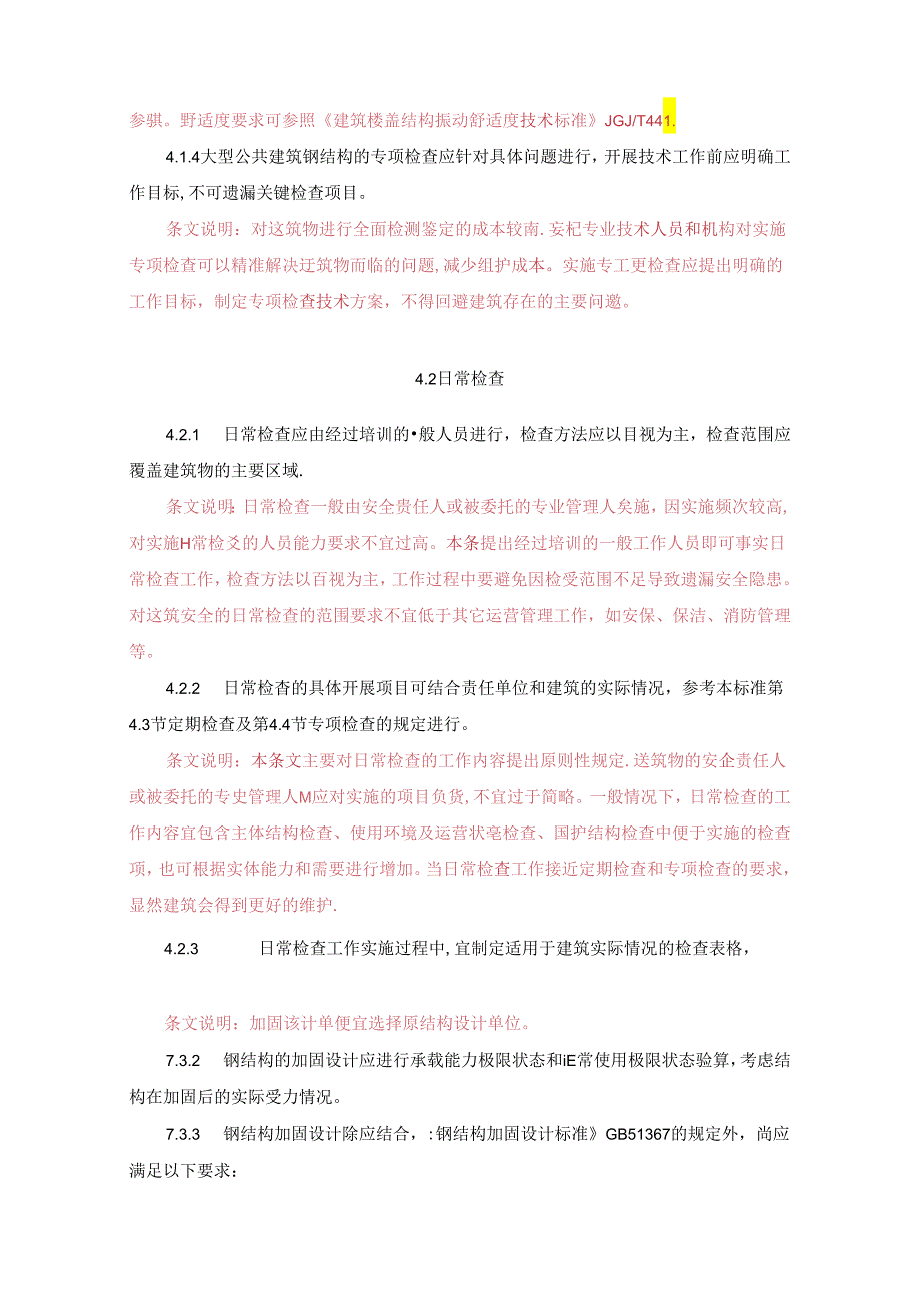

3、的检杳、监,、签定和管加固程序3.0.7既有大型公共钢结构建筑物安全贡任人或被委托专业管理人宜对建筑物的相关技术资料建立电子档案，搭建信息化管理系统并符合本标准第8章的规定。9其他应进行专项检查的情形。条文说明：根据既有城筑维护与改造通用规范GB55022规定，在雨季、供暖季以及遭受台风、慕而、大雪和大风等特殊环规前后，应对既有建筑进行浒定检查。本条提出了大型公共虚筑在使用过框中需要确认安全状况的其它具体情彩，可为安全责任单位提供参骐。野适度要求可参照建筑楼盖结构振动舒适度技术标准JGJ/T441.4.1.4大型公共建筑钢结构的专项检查应针对具体问题进行，开展技术工作前应明确工作目标,不可遗漏
4、关键检查项目。条文说明：对这筑物进行全面检测鉴定的成本较南.妄杞专业技术人员和机构对实施专项检查可以精准解决迂筑物而临的问题,减少组护成本。实施专工更检查应提出明确的工作目标，制定专项检查技术方案，不得回避建筑存在的主要问邀。4.2日常检查4.2.1 日常检查应由经过培训的般人员进行，检查方法应以目视为主，检查范围应覆盖建筑物的主要区域.条文说明：日常检查一般由安全贵任人或被委托的专业管理人矣施，因实施频次较高,对实施H常检爻的人员能力要求不宜过高。本条提出经过培训的一般工作人员即可事实日常检查工作，检查方法以百视为主，工作过程中要避免因检受范围不足导致遗漏安全隐患。对这筑安全的日常检查的范围
5、要求不宜低于其它运营管理工作，如安保、保洁、消防管理等。4.2.2 日常检杳的具体开展项目可结合责任单位和建筑的实际情况，参考本标准第4.3节定期检查及第4.4节专项检查的规定进行。条文说明：本条文主要对日常检查的工作内容提出原则性规定.送筑物的安企责任人或被委托的专史管理人M应对实施的项目负货,不宜过于简略。一般情况下，日常检查的工作内容宜包含主体结构检查、使用环境及运营状亳检查、国护结构检查中便于实施的检查项，也可根据实体能力和需要进行增加。当日常检查工作接近定期检查和专项检查的要求，显然建筑会得到更好的维护.4.2.3 日常检查工作实施过程中,宜制定适用于建筑实际情况的检查表格，条文说明
6、：加固该计单便宜选择原结构设计单位。7.3.2 钢结构的加固设计应进行承载能力极限状态和iE常使用极限状态验算，考虑结构在加固后的实际受力情况。7.3.3 钢结构加固设计除应结合，:钢结构加固设计标准GB51367的规定外，尚应满足以下要求：1设计应明确结构加固后的用途及使用环境，在加固设计工作年限内，未经技术鉴定或设计许可，不得改变加固后结构的用途和使用环境：2钢结构的加固设计应与实际施工方法及施工顺序紧密结合，加固后的钢结构安全等级应根据结构破坏后果的严重性、结构的重要性和卜.一个使用期的具体要求，由委托方和设计单位按实际情况商定：3当进行加固设计验莫时应考虑加固施工荷载，其取值应符合建筑
7、结构荷载规范GB50009的相关规定，当施工荷载过大时，应采取措施降低施工荷载：4加固设计计兑应分别进行加固过程中和加固后两阶段计算。两阶段结构构件的计算分别采用相应的实际有效做面和相应的荷载条件。5加固设计应对相关构件、连接及建筑物地基基础考虑结构加固引起自重及内力变化等不利因素的影响，重新进行必要的验算。6钢结构连接与节点的加固宜依据原结构的连接方法和实际情况选用焊接、螺栓连接等方法，同一受力部位连接加固中不宜采用焊接与螺栓共同受力的混合连接方法。7.3.4 钢结构的体系加固宜根据工程的实际情况选用改变使用条件法、改变结构体系加固法或预应力加固法。7.3.5 钢结构的构件加固宜根据工程的实
8、际情况选用增大截面加固法、粘贴钢板加固法或预应力加固法.H加固施工7.3.7 加固改造施工应由具有相应资质的单位承担，按照相关规定委托监理。7.3.8 加固施工方法应根据用户要求、结构实际受力状态，在确保质量和安F.0.61维激光扫描架站现式扫描现场作业应符合以下规定：1选用的扫描仪的精度、测程、存储空间、电池电量应符合实际工程及作业的需求，作业前应时扫描仪进行功能检查，在观测环境中放理不少10分钟；2宜配备照（撮）相机、卷尺等辅助作业工具：3雨当天或强光环境下不宜进行现场扫描作用：4宜预先查勘作业范用、控制点分布和通视条件，了解现场环境并记录风险因素，进行作业站点规划：5扫描时应采取合适的点
9、云采集间距6扫描作业时，扫描仪应进行整平，扫描仪周围不应出现干扰扫描作业的移动物体：7仪器在扫描过程中出现位移、振动、死机、断电等异常情况时，应重启设备重新进行扫描。8在视野条件不好的区域进行扫描时，宜减小相邻测站间距离：9采用扫描结构特征点用于后续点云配准时，相邻测站间的点云重叠度不宜低T-30%；10外业数据采集后,应检查原始数据的完整性及有效性,进行数据备份。F.0.7三维激光扫描数据处理应满足以下规定：1直对数据进行预处理，包括点云配准、点云降噪、抽稀、坐标转换、信息融合和特征点提取等：2点云配准和坐标转换应建立统一的空间坐标系统，通过配准点的空间坐标计.算坐标转换参数和残差：采用标靶
10、点配准时，标靶点应分布均匀，靶心拟合和转换后的坐标残差应小于5mm点位中误差的1/2：采用特征点配准时，特征点不应共线或共面，配准点和独立检核点的个数应大于3个：3绝对扫描宜检测点云中易于测定的明显结构特征点；4相对扫描宜检测点云中易于测定及计算的结构特征位置处的空间距离；5当进行构件截面尺寸测量时，应根据杆件或节点的类型，选择适当的数学模型，采用最小二乘法等方法进行拟合。条文说明：点云配准指把不同站点获取的点云敦据变换到婉一的坐标系的过程：点云降噪指去除点、云中由于外界因素（如无及、发动等）以及仪器自身的国素造成的，不可避免的瓶爰点的过程；点云抽稀然按照一定的规则，尽量保留原有点云特征信息，
11、对过密的点云数据进行精用以减少数据量。工程检测宜采用单站扫描的点云数据。检测郃位点云数据为多站才m描致摒配准先成时,应采用标把配准.配准次数不宜大于4次且线路闭合。特征提取的步骤宜包括剔除非目标物、点云分美、人工提取或拟合计算。根据点云数据对工程结构构件的几何迂模及尺寸量测可参照下列规定：I根据点云分布、形态构点、量测精度的要求，可采用获取目标物特征点坐标值、点云拟合珑模TIN珑模等方法量测几何尺寸。2采用获取目标物特征点坐标值的方式进行几何尺寸量测时，应首先确认量测位矍的准确性。3圆柱体或圆推体、SI球体的几何尺寸宜通过点云拟合建模方法进行量测。参与拟合的采样点间距宜小于目标物立径的1/30
12、：应选取至少两个部便的点云效据分别进行拟合，拟合校差特征点间距中误差应小于5mm.取平均值作为量测值；量测圆柱体或圆镇体的直径时，参与拟合计算的点云切片高度不宜大于目标物比径的1/10,切片处的点云覆盖面积宜大于切片处圆柱体或HI维体表面积的25%:量测网球练的克径时,参与拟合计算的球面点云或盖面枳宜大于该球体总表面积的25%.4表面形状不规则目标物的几何尺寸.宜采用特征点坐标值直接量测或TlN建模后量刈的方式。当工程上有需要对Wm带对象的表面平整度迸行量测时，表面平终度量测的点云剧大相邻点间距宜小于50mm.宜采用目标物特征点坐标值直按量测或TlN珑模的方法进行量测：构件表面凹凸深度量测可舂
13、考表面平整度的量测视,定。F.0.8三维激光扫描处理成果应符合下列规定：1宜进行质地检验，检验后的成果可保存为矢量图形、属性记录或栅格影像:2矢量图形宜包括点、线、面、体、模型：3属性记录宜与矢量数据关联；4栅格影像宜注明投影面，比例尺等：5点云文件的存储、处理潦程复杂时，宜使用高配餐计算机，点云文件和配套处理程序宜同步存档以便于使用和检查。条文说明：三雉激光旧描成果的质量检脸内容包含测距中误差、点位中误爰、配准精度检查.模型与点云数据空间坐标信息的符合性检查.计算方法合理性、过程完空性及站果;隹确性检查。对过程检查中发现不符合技术标准或技术方窠要求时，应提出处理意见，返回作业部门进行纠正，纠
14、正后的成果应符合方案要求。F.0.9三维激光扫描法的检测成果应用应考虑精度影响，必要时宜采用其他直接检测方法对三维激光扫描成果进行验证。条文说明：根据数据使用目的不同，可在实除测量场景中采用捐度更高的量测仪器改方法，如0.5”全站仪、水准仪等设备对维凌光h描仪在不同现场条件下扫描数据的量测结果进行校.脸，校舲的允许偏差可根据工程需要来碉定.附录G钢结构主体结构鳖定项目鉴定项目建筑抗震设计规范和制结构设计标准规定实际情况签注建筑抗熊设防类别甲、乙、丙、T结构形式钢框架、框架、剪力墙等结构缱设置、长度/适用的最大高度/结构体系和构件布置最大跨度!高宽比I结构布置规则性要求结构平面、立面、竖向剖面布
