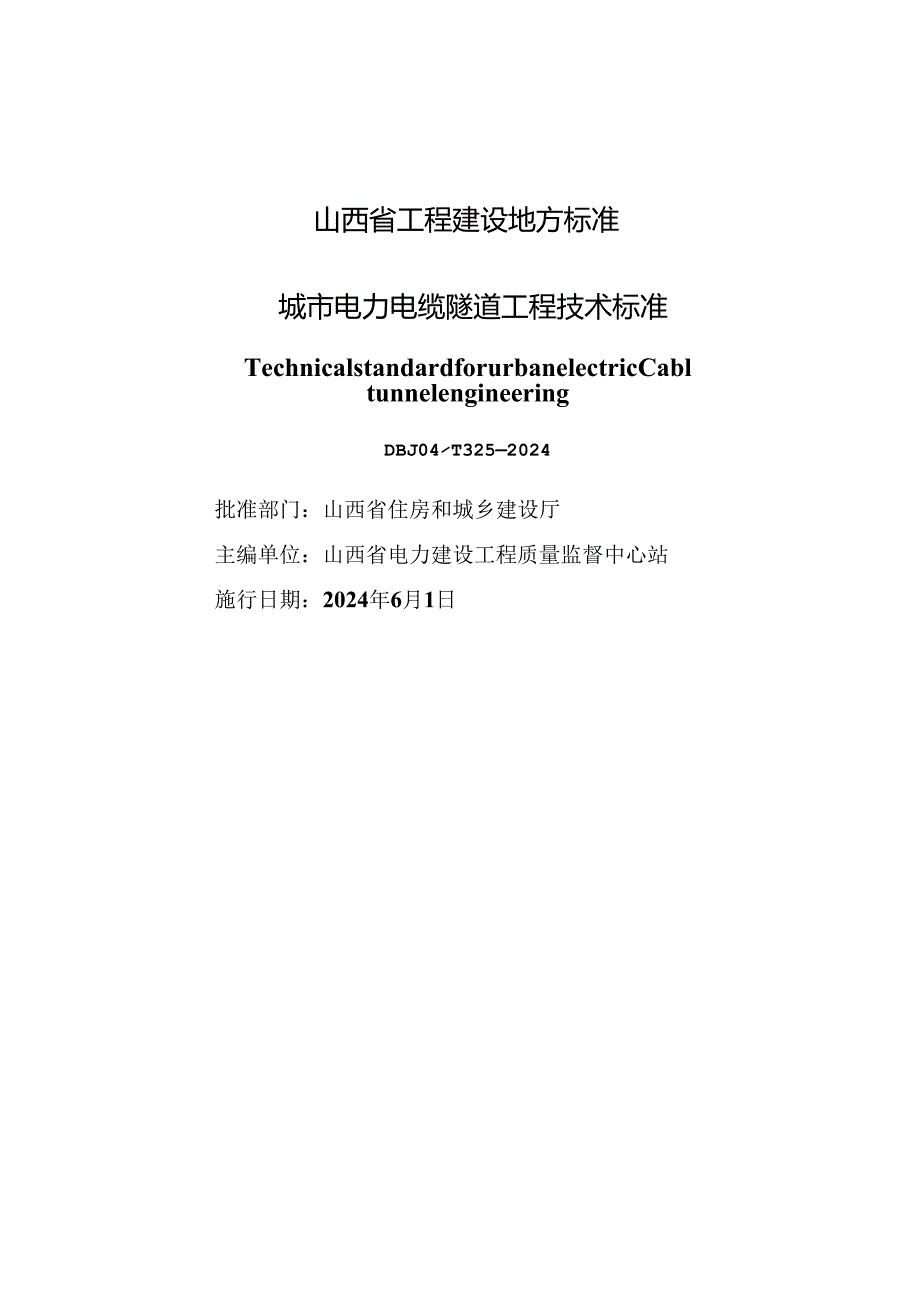

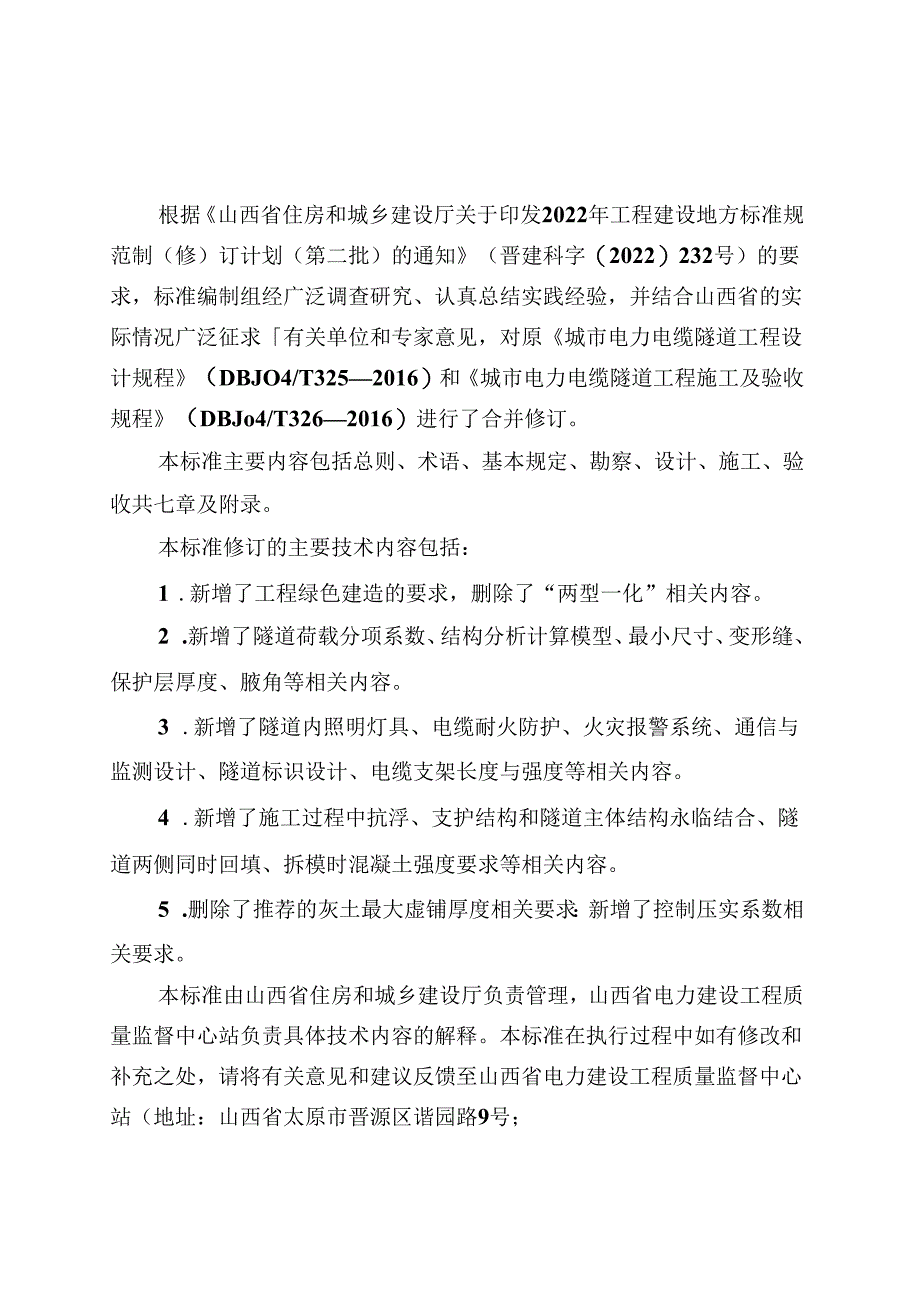

1、山西省工程建设地方标准城市电力电缆隧道工程技术标准TechnicalstandardforurbanelectricCabltunnelengineeringDBJ04T3252024批准部门：山西省住房和城乡建设厅主编单位：山西省电力建设工程质量监督中心站施行日期：2024年6月1日根据山西省住房和城乡建设厅关于印发2022年工程建设地方标准规范制（修）订计划（第二批）的通知（晋建科字（2022）232号）的要求，标准编制组经广泛调查研究、认真总结实践经验，并结合山西省的实际情况广泛征求有关单位和专家意见，对原城市电力电缆隧道工程设计规程（DBJO4/T3252016）和城市电力电缆隧道工程
2、施工及验收规程（DBJo4/T3262016）进行了合并修订。本标准主要内容包括总则、术语、基本规定、勘察、设计、施工、验收共七章及附录。本标准修订的主要技术内容包括：1 .新增了工程绿色建造的要求，删除了“两型一化”相关内容。2 .新增了隧道荷载分项系数、结构分析计算模型、最小尺寸、变形缝、保护层厚度、腋角等相关内容。3 .新增了隧道内照明灯具、电缆耐火防护、火灾报警系统、通信与监测设计、隧道标识设计、电缆支架长度与强度等相关内容。4 .新增了施工过程中抗浮、支护结构和隧道主体结构永临结合、隧道两侧同时回填、拆模时混凝土强度要求等相关内容。5 .删除了推荐的灰土最大虚铺厚度相关要求：新增了控
3、制压实系数相关要求。本标准由山西省住房和城乡建设厅负责管理，山西省电力建设工程质量监督中心站负责具体技术内容的解释。本标准在执行过程中如有修改和补充之处，请将有关意见和建议反馈至山西省电力建设工程质量监督中心站（地址：山西省太原市晋源区谐园路9号；1总则12术语23基本规定34勘察44.1 一般规定44.2 工程地质54.3 工程环境54.4 勘察报告65设计75.1 一般规定75.2 隧道结构设计85.3 隧道接地设计135.4 隧道防水设计155.5 附属设施设计186施工276.1 一般规定276.2 施工准备276.3 土石方工程286.4 地基处理336.5 隧道结构施工356.6
4、隧道防水施工466.7 接地装置施工536.8 附属设施施工587验收667.1 一般规定667.2 质量验收范围667.3 工程验收67Contents1 GeneralProvisions12 Terms23 BasicRequirements34 Investigation44.1 GeneralRequirements44.2 EngineeringGeological54.3 EngineeringEnvironment54.4 InvestigationReport65 Design75.1 GeneralRequirements75.2 StructuralDesign85.3
5、GroundingDesign135.4 WaterproofDesign155.5 DesignofTunnelAncillaryFacilities186 Construction276.1 GeneralRequirements276.2 PreparationfbrConstruction276.3 Earth-rockEngineering286.4 GroundTreatment336.5 TunnelStructureConstruction356.6 TunnelWaterproofingConstruction466.7 GroundingDeviceConstruction
6、5368AncillarjrFacilitiesConstruction587 Acceptance667.1 GeneralRequirements667.2 QualityAcceptanceScope667.3 EngineeringAcceptance67Appendix A QualityAcceptanceForm69Appendix B AcceptanceRecordofConcealedWorks76ExplanationofWordinginThisStandard781.istOfQuotedStandard79ExplanationOfProvisions811.0.1
7、为适应城市电力电缆工程建设快速发展的需要，规范电力电缆隧道工程的勘察、设计和施工，统一勘察、设计、施工及验收标准，保证工程建设质量和电网运行安全，制定本标准。1.0.2本标准适用于山西省行政区域内新建、扩建和改建城市电力电缆隧道工程的勘察、设计、施工及验收。1.0.3城市电力电缆隧道工程的勘察、设计、施工及验收，除应符合本标准外，尚应符合国家、行业和山西省现行有关标准的规定。3基本规定3.0.1城市电力电缆隧道工程设计应严格执行国家的建设方针和技术经济政策，符合安全可靠、技术先进、经济合理和节能环保的要求。3.0.2隧道路径的选择，应按照政府主管部门批准的城市总体规划,综合考虑地形、地质、周围
8、环境、运维、造价及电力网络总体规划等因素，经技术经济方案比较后确定。3.0.3城市电力电缆隧道工程设计应采用全寿命周期设计理念，按电网远景规划并预留适当裕度和接口一次建成。同时应满足施工工艺、余缆敷设、结构变形和位移等要求。3.0.4在旧城街道及地下管线复杂地段施工前，应针对电力、热力、轨道交通、煤气、天然气、自来水、电信、军事等相关设施，制定应急预案，并组织相关人员进行演练。施工时出现异常，快速启动应急预案。隧道的渗漏检测应符合设计防水等级要求。3.0.5战道结构混凝土浇筑后，隧道内所有的施工作业，均应按照有限空间作业的要求进行安全管控。3. 0.6城市电力电缆隧道工程设计和施工应积极推广成
9、熟的新技术、新材料、新设备、新工艺、新流程，不断提高智能化水平。3.0.7隧道工程的设计与施工应遵循绿色建造的要求，采用有利于节约资源、保护环境、减少排放、提高效率、保障品质的建造方式。4.2工程地质4. 2.1城市电力电缆隧道工程的地质调查和测绘、岩土分类、勘探、取样、原位测试、室内试验、水和土腐蚀性的评价、现场检验与监测应符合现行国家标准工程勘察通用规范GB55017、岩土工程勘察规范GB50021的有关规定。当有特殊要求时，可参照国家、行业、地方相关标准执行。4. 2.2施工前的地质调查应包括下列内容：1地层岩性及地质构造变动的性质、类型和规模：2岩质隧道工程应进行围岩分级，提供设计所需
10、的岩土参数，提出围岩加固措施建议：3按现行国家标准中国地震动参数区划图GB18306的规定或经地震部门鉴定，确定隧道所处地区的地震动峰值加速度。4.2.3施工中的地质调查应包括下列内容：1根据对围岩性质的直接观察、量测和试验资料，核定岩性、地质构造、地下水等情况，分析判定实际揭露的围岩级别；2及时预报和解决施工中遇到的工程地质和水文地质问题：3为验证和修改（变更）设计及调整施工方案提供依据。4.3工程环境4.3.1 应对隧道沿线及邻近地区相关地表水系、地下水、植被、矿产资源以及动植物生态等自然环境状况进行调查。4.3.2 3.2应对隧道沿线内土地使用情况、水利设施、建（构）筑物、地下管线情况等
11、进行调查。若场区内有公园、保护林、文化遗址、纪念建筑物等需要保护的重要地物时，除应调查现状外，还应提出隧道建设对其环境影响的评价和保护措施。4.3.3 应对生产生活用水、交通状况、施工和运行噪声、振动、污水及废气排放等对生态环境的影响进行调查；应对施工中地下水大量流失可能造成地表沉降、塌陷、地面建筑物破坏、生产生活用水枯竭等环境影响程度进行调查和预测。5设计1.1.1 一般规定5.1.1 电缆隧道安全等级应按隧道重要性划分，重要的电缆隧道的结构重要性系数不小于1.1,隧道的主体结构工程设计使用年限应为100年。5.1.2 2明挖隧道宜按底板支撑在弹性地基上的结构计算。5.1.3 明挖隧道应根据
12、地质、埋深、施工方法等条件，进行抗浮、整体滑移及地基稳定性验算。5.1.4 1.4钢筋混凝土闭合矩形隧道的应力分析可按闭合刚架结构进行计算。截面复杂或有特殊荷载作用时，宜采用结构分析软件进行整体计算。5.1.5 燧道结构除应进行自身计算外，尚应考虑隧道基坑对相邻建（构）筑物的稳定性影响，必要时可按照现行国家标准建筑与市政地基基础通用规范GB55003.建筑地基基础设计规范GB50007等相关规定进行稳定性验算。5.1.6 电缆隧道平、纵断面图中应标明影响隧道建设的地上和地下各种障碍设施，当互有影响时，应采取必要的措施。5.1.7 电缆隧道横断面设计应根据建设规模、电压等级、结构形式、防灾和施工
13、工艺特点等要求确定，井应与隧道的平面、纵断面设计相协调。5.1.8 1.8电缆隧道设计宜就施工和运营期对周边环境影响及周边环境对隧道影响的主要风险进行评估。5.1.9 电缆隧道覆土厚度以及与其平行或交叉管线的净距，应根据地下管线规划、地质条件、结构安全、施工工艺等综合确定，必要时应采取相应的防护措施。5.1.10 钢筋混凝土结构电缆隧道的环境类别按现行国家标准混凝土结构耐久性设计标准GB/T50476选取。6.5.5 钢筋工程施工应符合下列规定：1钢筋制作及绑扎应符合现行国家标准混凝土结构通用规范GB55008、混凝土结构工程施工规范GB50666、混凝土结构工程质量验收规范GB50204相关
14、规定；2钢筋焊接接头的形式，连接工艺和质量验收，应符合现行行业标准钢筋焊接及验收规程JGJ18的有关规定；3机械连接接头的形式，连接工艺和质量验收，应符合现行行业标准钢筋机械连接技术规程JGJl07的有关规定：4钢筋应绑扎牢固，避免因碰撞、振动使绑扣松散、钢筋移位，造成露筋；钢筋及绑丝均不得接触模板。6.5.6 钢筋加工施工质量应符合表6.5.6规定。表6.5.6钢筋加工质量标准和检验方法类别序检查项目质量标准单位检验方法及器具主控项目1原材料抽检钢筋进场时，应按现行国家标准GB1499等的规定抽取试件作力学性能试验和重量偏差检测，其质量必须符合有关标准的规定检查产品合格证、出厂检验报告和进场
15、复验报告2化学成分专项检验当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其它专项检验桧杳化学成分等专项检验报告3钢筋弯折的弯弧内直径光圆钢筋,不应小于钢筋直径的2.5倍；335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍：500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍，当直径为28mm及以上时不应小于钢筋直径的7倍;箍筋弯折处尚不应小丁纵向受力钢筋的直径r11)钢尺检查4纵向受力钢筋的弯折后平点段长度纵向受力钢筋的弯折后设计平直段长度：光圆钢筋末端作180弯钩时，弯钩的平直段长度不应小于钢筋直径的3倍11n钢尺检查6.5.7IR筋连接与安装质标准和检方法类别序号检查项目质量标准单位检验方法及器具主控项目1钢筋的品种、级别、规格和数量必须符合设计要求检查产品合
