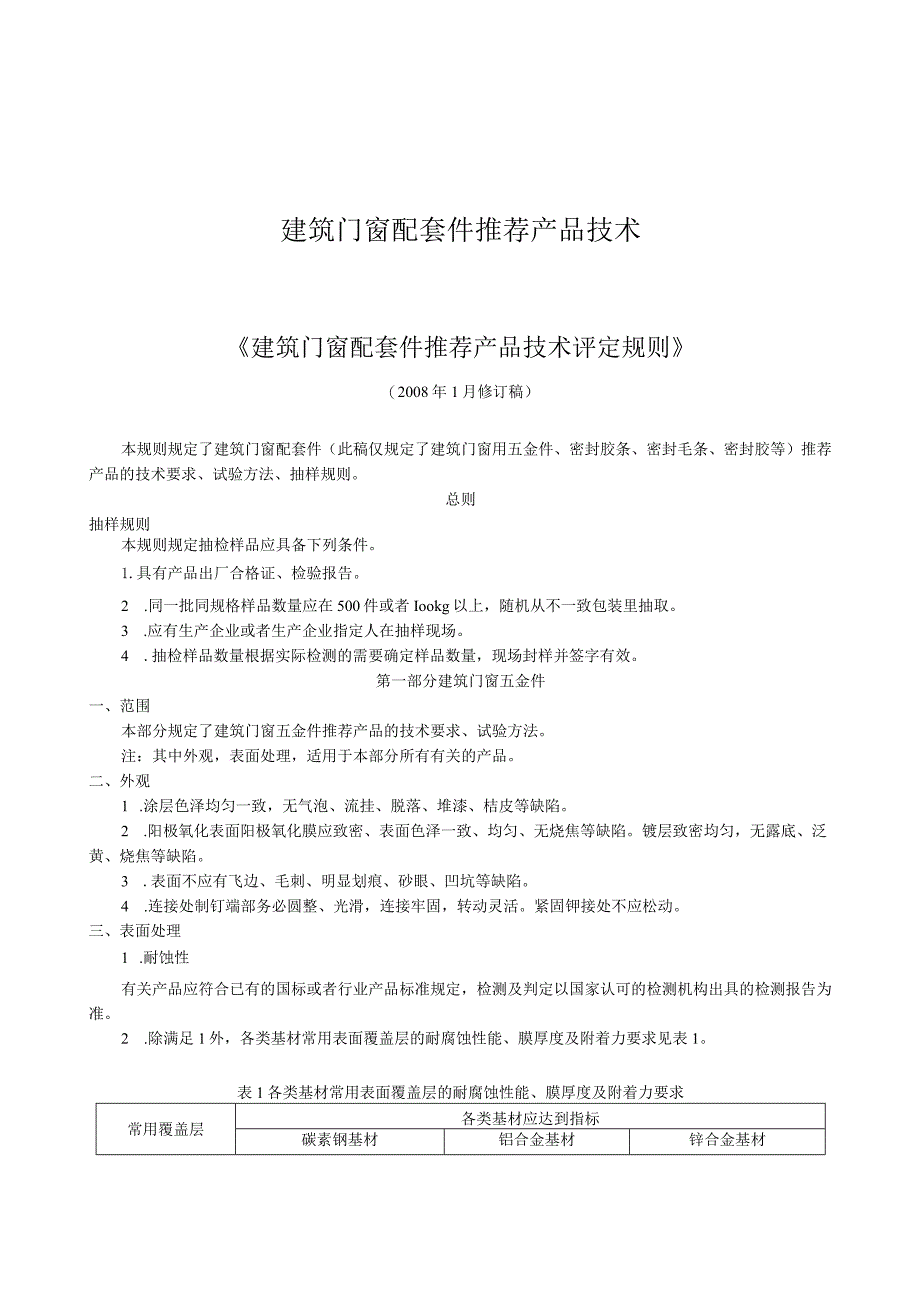

1、建筑门窗配套件推荐产品技术建筑门窗配套件推荐产品技术评定规则（2008年1月修订稿）本规则规定了建筑门窗配套件（此稿仅规定了建筑门窗用五金件、密封胶条、密封毛条、密封胶等）推荐产品的技术要求、试验方法、抽样规则。总则抽样规则本规则规定抽检样品应具备下列条件。1.具有产品出厂合格证、检验报告。2 .同一批同规格样品数量应在500件或者Iookg以上，随机从不一致包装里抽取。3 .应有生产企业或者生产企业指定人在抽样现场。4 .抽检样品数量根据实际检测的需要确定样品数量，现场封样并签字有效。第一部分建筑门窗五金件一、范围本部分规定了建筑门窗五金件推荐产品的技术要求、试验方法。注：其中外观，表面处理

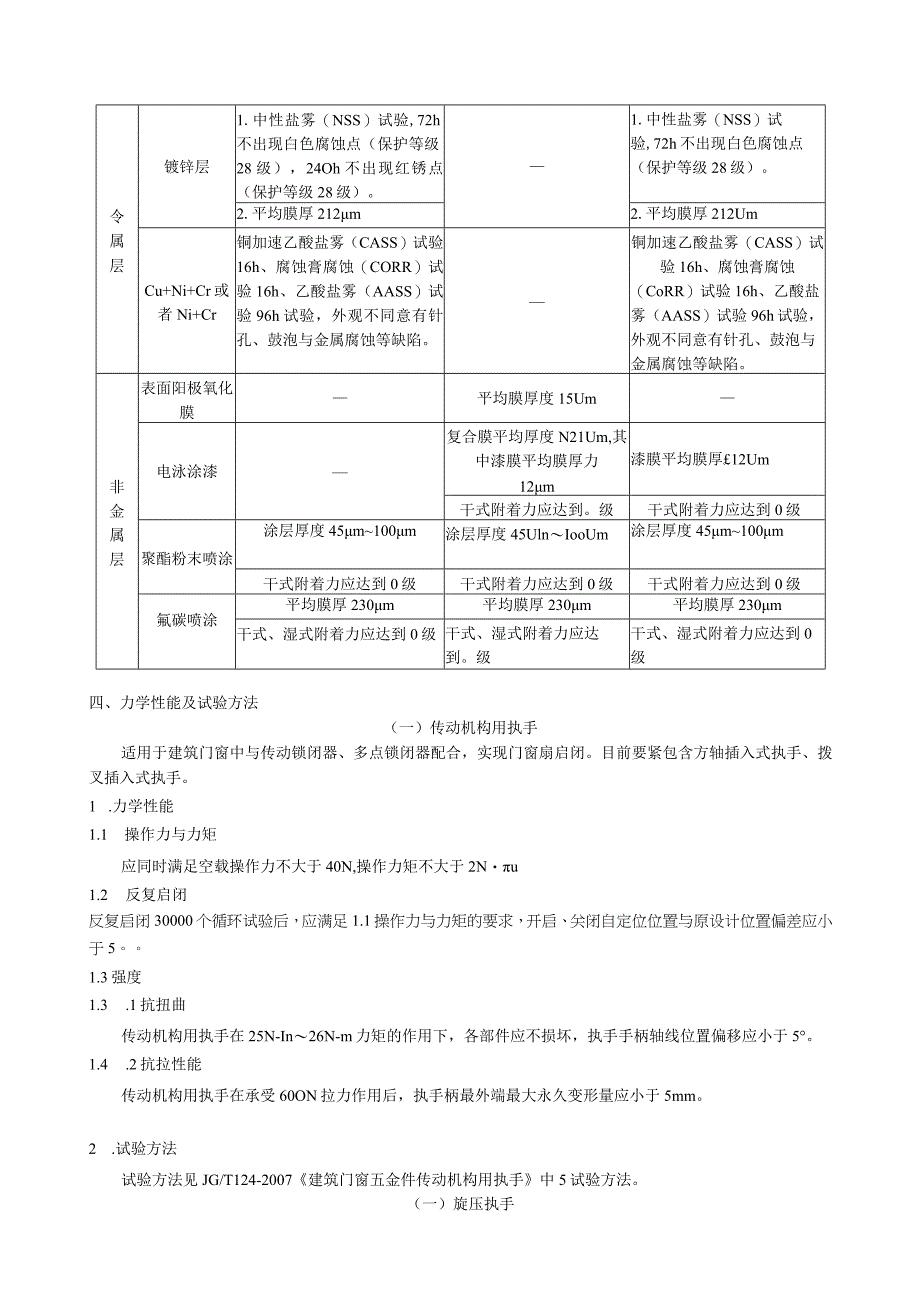

2、，适用于本部分所有有关的产品。二、外观1 .涂层色泽均匀一致，无气泡、流挂、脱落、堆漆、桔皮等缺陷。2 .阳极氧化表面阳极氧化膜应致密、表面色泽一致、均匀、无烧焦等缺陷。镀层致密均匀，无露底、泛黄、烧焦等缺陷。3 .表面不应有飞边、毛刺、明显划痕、砂眼、凹坑等缺陷。4 .连接处制钉端部务必圆整、光滑，连接牢固，转动灵活。紧固钾接处不应松动。三、表面处理1 .耐蚀性有关产品应符合已有的国标或者行业产品标准规定，检测及判定以国家认可的检测机构出具的检测报告为准。2 .除满足1外，各类基材常用表面覆盖层的耐腐蚀性能、膜厚度及附着力要求见表1。表1各类基材常用表面覆盖层的耐腐蚀性能、膜厚度及附着力要求
3、常用覆盖层各类基材应达到指标碳素钢基材铝合金基材锌合金基材令属层镀锌层1.中性盐雾（NSS）试验,72h不出现白色腐蚀点（保护等级28级），24Oh不出现红锈点（保护等级28级）。1.中性盐雾（NSS）试验,72h不出现白色腐蚀点（保护等级28级）。2.平均膜厚212m2.平均膜厚212UmCu+Ni+Cr或者Ni+Cr铜加速乙酸盐雾（CASS）试验16h、腐蚀膏腐蚀（CORR）试验16h、乙酸盐雾（AASS）试验96h试验，外观不同意有针孔、鼓泡与金属腐蚀等缺陷。铜加速乙酸盐雾（CASS）试验16h、腐蚀膏腐蚀（CoRR）试验16h、乙酸盐雾（AASS）试验96h试验，外观不同意有针孔、鼓泡
4、与金属腐蚀等缺陷。非金属层表面阳极氧化膜平均膜厚度15Um电泳涂漆复合膜平均厚度N21Um,其中漆膜平均膜厚力12m漆膜平均膜厚12Um干式附着力应达到。级干式附着力应达到0级聚酯粉末喷涂涂层厚度45m100m涂层厚度45UlnIooUm涂层厚度45m100m干式附着力应达到0级干式附着力应达到0级干式附着力应达到0级氟碳喷涂平均膜厚230m平均膜厚230m平均膜厚230m干式、湿式附着力应达到0级干式、湿式附着力应达到。级干式、湿式附着力应达到0级四、力学性能及试验方法（一）传动机构用执手适用于建筑门窗中与传动锁闭器、多点锁闭器配合，实现门窗扇启闭。目前要紧包含方轴插入式执手、拨叉插入式执手

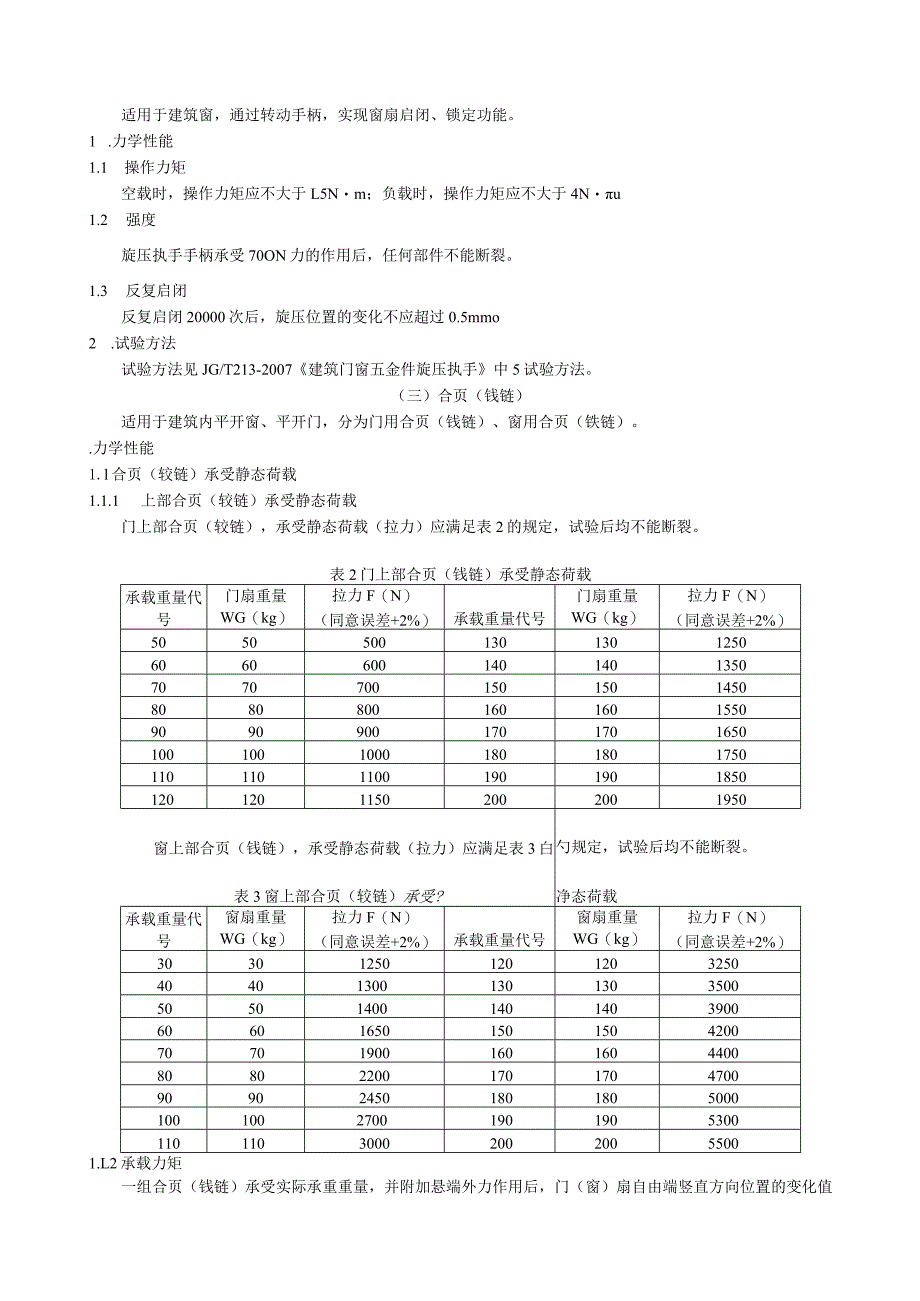

5、。1 .力学性能1.1 操作力与力矩应同时满足空载操作力不大于40N,操作力矩不大于2Nu1.2 反复启闭反复启闭30000个循环试验后，应满足1.1操作力与力矩的要求，开启、关闭自定位位置与原设计位置偏差应小于5。1.3强度1.3 .1抗扭曲传动机构用执手在25N-In26N-m力矩的作用下，各部件应不损坏，执手手柄轴线位置偏移应小于5。1.4 .2抗拉性能传动机构用执手在承受60ON拉力作用后，执手柄最外端最大永久变形量应小于5mm。2 .试验方法试验方法见JG/T124-2007建筑门窗五金件传动机构用执手中5试验方法。（一）旋压执手适用于建筑窗，通过转动手柄，实现窗扇启闭、锁定功能。1
6、 .力学性能1.1 操作力矩空载时，操作力矩应不大于L5Nm；负载时，操作力矩应不大于4Nu1.2 强度旋压执手手柄承受70ON力的作用后，任何部件不能断裂。1.3 反复启闭反复启闭20000次后，旋压位置的变化不应超过0.5mmo2 .试验方法试验方法见JG/T213-2007建筑门窗五金件旋压执手中5试验方法。（三）合页（钱链）适用于建筑内平开窗、平开门，分为门用合页（钱链）、窗用合页（铁链）。.力学性能1.l合页（较链）承受静态荷载1.1.1 上部合页（较链）承受静态荷载门上部合页（较链），承受静态荷载（拉力）应满足表2的规定，试验后均不能断裂。表2门上部合页（钱链）承受静态荷载承载重量
7、代号门扇重量WG（kg）拉力F（N）（同意误差+2%）承载重量代号门扇重量WG（kg）拉力F（N）（同意误差+2%）5050500130130125060606001401401350707070015015014508080800160160155090909001701701650100100100018018017501101101100190190185012012011502002001950窗上部合页（钱链），承受静态荷载（拉力）应满足表3白表3窗上部合页（较链）承受?勺规定，试验后均不能断裂。净态荷载承载重量代号窗扇重量WG（kg）拉力F（N）（同意误差+2%）承载重量代号窗扇重
8、量WG（kg）拉力F（N）（同意误差+2%）30301250120120325040401300130130350050501400140140390060601650150150420070701900160160440080802200170170470090902450180180500010010027001901905300110110300020020055001.L2承载力矩一组合页（钱链）承受实际承重重量，并附加悬端外力作用后，门（窗）扇自由端竖直方向位置的变化值不应大于1.5mm,试件无变形或者损坏，能正常启闭。1.2 转动力合页（较链）转动力应不大于40No1.3 反复启闭
9、按实际承载重量，门合页（校链）反复启闭100oOo次后，窗合页（钱链）反免启闭30000次后，门窗扇自由端竖直方向位置的变化值不应大于2,试件无严重变形或者损坏。1.4 悬端吊重悬端吊重试验后，门窗扇不脱落。1.5 撞击洞口通过重物的自由落体进行门窗扇撞击洞口试验，反复3次后，门窗扇不得脱落。1.6 撞击障碍物通过重物的自由落体进行门窗扇撞击障碍物试验，反复3次后，门窗扇不得脱落。2.试验方法试验方法见JG/T125-2007建筑门窗五金件合页（钱链）中5试验方法。（四）滑撑适用于建筑外开上悬窗、外平开窗，用于连接窗框与窗扇，支承窗扇、实现启闭的多连杆装置。1 .力学性能1.1 自定位力外平开
10、窗用滑撑，一组滑撑的自定位力应可调整到不小于40N。1.2 启闭力a）外平开窗用滑撑的启闭力应不大于40N。b）在030Omm的开启范围内，外开上悬窗用滑撑的启闭力应不大于40N。1.3 间隙窗扇锁闭状态，在力的作用下，安装滑撑的窗角部扇、框间密封间隙变化值应不大于0.5mm。1.4 刚性a）窗扇关闭受30ON阻力试验后，应仍满足1.1,1.2,1.3的要求。b）窗扇开启到最大位置受30ON力试验后，应仍满足1.1,1.2,1.3的要求。c）有定位装置的滑撑，开启到定位装置起作用的情况下，承受30ON外力的作用后，应仍满足1.5 ,1.2,1.3的要求。1.6 反复启闭反复启闭30000次后，
11、窗扇的启闭力应不大于80N。1.6强度滑撑开启到最大开启位置时，承受100ON的外力的作用后，窗扇不得脱落。1.7 悬端吊重外平开窗用滑撑在承受1000N的作用力5min后，滑撑所有部件不得脱落。2 .试验方法3 .试验方法试验方法见川/T127-2007建筑门窗五金件滑撑中5试验方法。（五）传动锁闭器适用于建筑平开门窗，上悬窗、下悬窗的操纵门窗扇锁闭与开启的带锁点的杆形传动装置。1 .力学性能1.1 强度1.1 .1驱动部件a）齿轮驱动式传动锁闭器承受25Nm26Nm力矩的作用后，各零部件应不断裂、无损坏；b）连杆驱动式传动锁闭器承受IooofoN静拉力作用后，各零部件应不断裂、脱落。1.2
12、 .2锁闭部件锁点、锁座承受1800N静力后，各部件应无损坏。1.2 反复启闭传动锁闭器经30000个启闭循环，各构件无扭曲，无变形，不影响正常使用。且应满足：a）操作力D齿轮驱动式传动锁闭器空载转动力矩不应大于3N-m,反复启闭过程中转动力矩不应大于IONm；ii）连杆驱动式传动锁闭器空载滑动驱动力不应大于50N,反复启闭过程中驱动力不应大于100N。b）框、扇间间距变化量在扇开启方向上框、扇间的间距变化值应小于ImnU2 .试验方法试验方法见川/T126-2007建筑门窗五金件传动锁闭器中5试验方法。（六）撑挡适用于建筑内平开窗、外开上悬窗、内开下悬窗，将开启的窗扇固定在一个预设位置的装置
13、。1 .力学性能1.1 锁定力与摩擦力锁定式撑挡的锁定力失效值应不小于200N,摩擦式撑挡的摩擦力失效值应不小于40N。注：选用时，同意使用的锁定力应不大于200N,同意使用的摩擦力应不大于40N。1.2 反复启闭内平开窗用撑挡反复启闭15000次后，应满足1.1的要求；悬窗用撑挡反复启闭20000次后，应满足1.1的要求。1.3 强度1.3.1 内平开窗用撑挡进行五次冲击试验后，撑挡不脱落。1.3.2悬窗用锁定式撑挡开启到设计预设位置后，承受在窗扇开启方向100ON力、关闭方向600N力后，撑挡所有部件应不损坏。2.试验方法试验方法见JG/T128-2007建筑门窗五金件撑挡中6试验方法。（
14、七）插销1 .力学性能1.1 操作力1.2 .1单动插销空载时，操作力矩应不超过2Nm,或者操作力不超过50N；负载时，操作力矩应不超过4Nm,或者操作力不超过IOoN。1.1.2联动插销空载时，操作力矩应不超过4Nm;负载时，操作力矩应不超过8Nm。1.3 反复启闭按实际使用情况进行反复启闭运动100Oo次后，插销应能正常工作，并满足Ll的要求。1.4 强度插销杆承受IOoON压力作用后，应满足Ll的要求。2 .试验方法试验方法见JG/T214-2007建筑门窗五金件插销中6试验方法。（八）多点锁闭器适用于建筑推拉门窗，实现对推拉门窗多点锁闭功能的装置1 .力学性能1.1 强度1.1 .1驱动部件a）齿轮驱动式多点锁闭器承受25Nm26N-m力矩作用后，各零部件应不断裂、无损坏；b）连杆驱动式多点锁闭器承受100OfoN.rn静拉力作用后，各零部件应不断裂、无损坏。1.2 .2锁闭部件单个锁点、锁
