1、依据多年来FY2000型微机防误闭锁装置现场调试及维护过程中出现的一些常见问题或疑率杂症,目的在于为以后的现场调试、维护工作供应解决问题的指导或参考。工作原则：1 .作业现场多为高电压危急区域，时刻牢记平安工作！2 .检修及处理故障过程中严禁带电焊接导线及带电更换芯片！3 .确保系统运行过程中有牢靠接地！4 .用户就是上帝！调试及维护的一般方法：一、打算工作：1 .尽可能具体了解工作内容、工作要求及现场状况：2 .最好是同用户负所人或现场工作人员取得联系，询问现场实际状况：3 .依据工作内容及实际状况打兑好必需的或可能须要的工具及材料：4 .与用户负五人提前联系进站事宜，协调进站工作时间.二、
2、现场工作：1 .遵守现场的各种规章制度，做到文明施工：2 .随时r解工作区域的设备运行方式，留意工作平安，雷雨天气禁止户外作业：3 .危急地点必需有站方人员监护及完善的平安措施方可工作：4 .依据现场实际状况制定工作安排、方法或步骤，例如：A）调试站： 进站后依据技术协议检查所需的全部材料齐全（包括：电脑、打印机、电脑钥匙、模拟屏、通讯适配器、系统接口连接线、技术资料、验收单据及电脑通讯接口至少两个1）： 检查系统及各部件连接、工作正常： 确认模拟屏及图纸一次接线图符合用户实际要求； 协同安装人员确认现场设备上安装的锁具符合用户要求，依据现场实际状况检查有无漏装、错装锁具，并统计安装的锁具及附

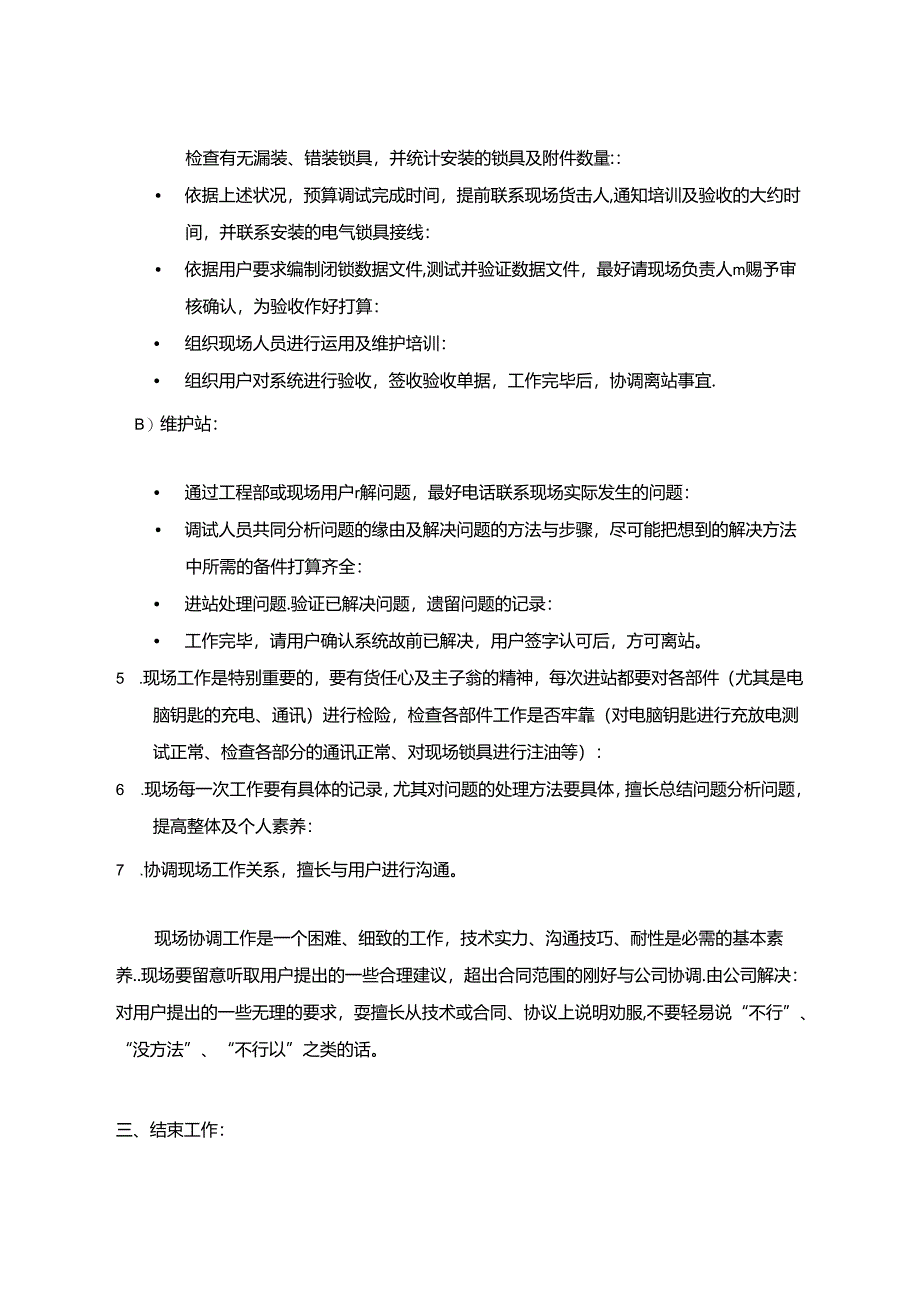

3、件数量:： 依据上述状况，预算调试完成时间，提前联系现场货击人,通知培训及验收的大约时间，并联系安装的电气锁具接线： 依据用户要求编制闭锁数据文件,测试并验证数据文件，最好请现场负责人m赐予审核确认，为验收作好打算： 组织现场人员进行运用及维护培训： 组织用户对系统进行验收，签收验收单据，工作完毕后，协调离站事宜.B）维护站： 通过工程部或现场用户r解问题，最好电话联系现场实际发生的问题： 调试人员共同分析问题的缘由及解决问题的方法与步骤，尽可能把想到的解决方法中所需的备件打算齐全： 进站处理问题.验证已解决问题，遗留问题的记录： 工作完毕，请用户确认系统故前已解决，用户签字认可后，方可离站。
4、5 .现场工作是特别重要的，要有货任心及主子翁的精神，每次进站都要对各部件（尤其是电脑钥匙的充电、通讯）进行检险，检查各部件工作是否牢靠（对电脑钥匙进行充放电测试正常、检查各部分的通讯正常、对现场锁具进行注油等）：6 .现场每一次工作要有具体的记录，尤其对问题的处理方法要具体，擅长总结问题分析问题，提高整体及个人素养：7 .协调现场工作关系，擅长与用户进行沟通。现场协调工作是一个困难、细致的工作，技术实力、沟通技巧、耐性是必需的基本素养.现场要留意听取用户提出的一些合理建议，超出合同范围的刚好与公司协调.由公司解决：对用户提出的一些无理的要求，耍擅长从技术或合同、协议上说明劝服,不要轻易说“不

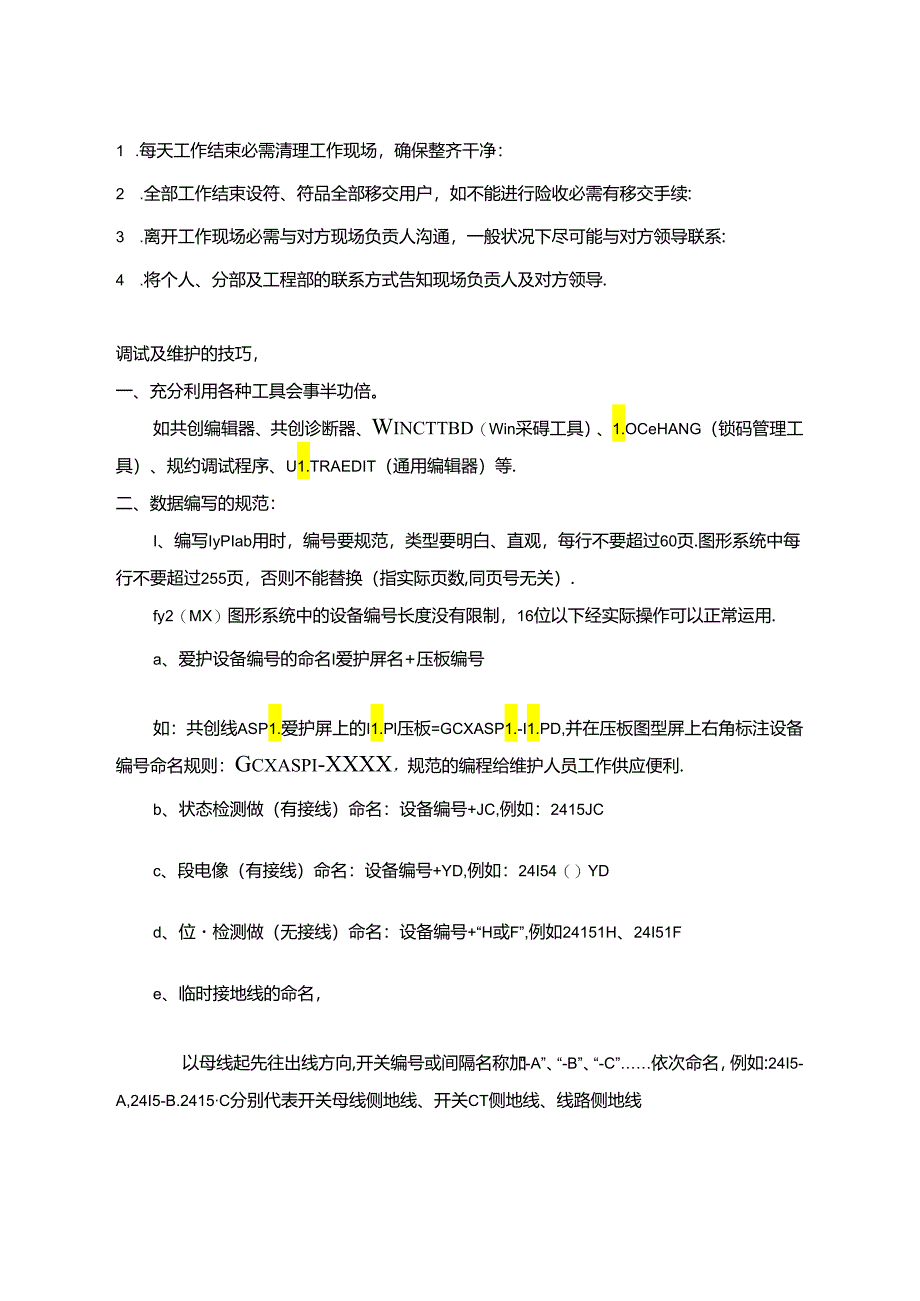

5、行”、“没方法”、“不行以”之类的话。三、结束工作：1 .每天工作结束必需清理工作现场，确保整齐干净：2 .全部工作结束设符、符品全部移交用户，如不能进行险收必需有移交手续:3 .离开工作现场必需与对方现场负贡人沟通，一般状况下尽可能与对方领导联系:4 .将个人、分部及工程部的联系方式告知现场负贡人及对方领导.调试及维护的技巧，一、充分利用各种工具会事半功倍。如共创编辑器、共创诊断器、Wincttbd（Win采碍工具）、1.OCeHANG（锁码管理工具）、规约调试程序、U1.TRAEDIT（通用编辑器）等.二、数据编写的规范：I、编写IyPIab用时，编号要规范，类型要明白、直观，每行不要超过
6、60页.图形系统中每行不要超过255页，否则不能替换（指实际页数,同页号无关）.fy2（MX）图形系统中的设备编号长度没有限制，16位以下经实际操作可以正常运用.a、爱护设备编号的命名I爱护屏名+压板编号如：共创线ASP1.爱护屏上的I1.Pl压板=GCXASP1.-I1.PD,并在压板图型屏上右角标注设备编号命名规则：Gcxaspi-XXXX，规范的编程给维护人员工作供应便利.b、状态检测做（有接线）命名：设备编号+JC,例如：2415JCc、段电像（有接线）命名：设备编号+YD,例如：24I54（）YDd、位检测做（无接线）命名：设备编号+“H或F”,例如24151H、24I51Fe、临时
7、接地线的命名，以母线起先往出线方向,开关编号或间隔名称加“-A”、“-B”、“-C”依次命名，例如:24I5-A,24I5-B.2415C分别代表开关母线侧地线、开关CT侧地线、线路侧地线f、网门的命名,设备编号+M,例如：701M；可扩充前门及后门等,例如：7（）IQM.701HM等,依次类推701SM（上门）、701XM（下门）或701QSM、701QXM等:2. switch.fi1采科完毕必需进行效5佥及实际测试，fy20O4中的SWiIeh.川应当与之同步更新，否则对位错误，传送操作票张冠李戴。3、逻辑条件：原则上只对典型的类型（如线路类型）进行替换简化逻辑条件，其他建议全部写出，编
8、写时应与运行人员进行沟通，尽量削减返工，时设备困难的操作条件建议不要进行替换，单独编写，替换反而会使调试工作困难化,编写完毕必需用共创诊断器进行语法等效验，并调入编辑器整理排序.4.关联表：原则上只对典型的类型（如线路类型）进行替换简化操作条件，其他的间隔建议全部写出.编写时应与运行人员进行沟通，尽址削减返工，对F检测锁等应当全部写出来不要替换。5、mdaia.fil、mindai.fil、ktndai.fi!编写完整后,除了校验外,用编辑器调入看是否对每一设备都进行了说明，一：个文件要保持一样，对数据反汇编时很有帮助.举荐两个文本编辑工具：文本及16进制编辑工具UhraEdi132,其功能齐
9、全，搜寻替换功能了得，尤其是支持通配符和表达式“EmEdi00记事本工具也相当不错，除通配符查找替换及16进制编辑不如UIIraEdi132外，其他便利都优FUlIraEdii32.三、接口通讯的一般测试方法与监控接口出现故蹿时，运用相对应的接口调试工具监视接口报文进行检查，就能够快速发觉向题“测试方法两方面并行：一、半口方式：（工具：串口通讯调试.exe四方规约调试.exe,模拟监控（CdI规约）.exe）二、网络方式：（工具：四方规约调试exe,TCPIP规约调试.exe,UDP规约调试.exe）I.可以利用上面供应的随意一种由口测试软件模拟监控向工控机（或图形系统）发遥信，确认工控机（或
10、图形）接收正常.2.利用利用上面供应的随意一种串口测试软件接收监控方的遥信，与规约比照是否符合。以上两种测试软件运用便利，直观,请参阅本文的附录一及附录二常见问题及处理方法模拟屏?现象一：进入模拟状态后全部模拟元件（旋钮开关或按钮灯）无响应:模拟元件无响应否是是否检代40P行列总线仃3松动及脱落现软fr匚控机主机与过侨做城总线板连接是否止确网显破裂及短路现,检毒40P行列总统彳J否史玦主板所连接的过桥板城总线板.检毁问麴是会解决更换工控机主板目检后使连茂连接正确（根据主板与过桥板的连接说明进行正确连接）用均匀的力依拔下40P行列总线插头市.新可旅的、正确的帧入40Pftfi阵I.对破裂的位WI
11、t新接找.川热缩管把连接处套好绝缘H万用在测试行列戏的短路、.位置并进行处理，使无短路I问S2没解决向迪斛决！注意：在更换过桥板或总线板时泞先把连接线的位置A标记济绝.避免接触常误！-J注意：更换工控机卜:板前，关团主电源.禁止带也更换：首先把各郃分连接线作好标记,仔细小心拆除I：捽机附板及I：板更换新1：控机在通电之前,消仔细检杳有无明显短路现象，确认无识后方可通电测试批注?现象二：进入模拟状态后个别模拟元件（旋钮开关或按钮灯）无响应:?现象三：模拟i殳备的编号,显示器提示的设备编号不样或汉字显示器的编号不正确:序号现象原因处理方法3模拟设备的编号与显示器提示的设备编号不一样或汉字显示器的编
12、号不正确1、谀备的SWITCH码不对2、行列我有如路现象3、设备的汉字纸号不正确K进入工控机的采码,$新核对SWITCH码并初始化工控机：2、检查并消退行列城短路现象：3、修改MTXDAT.FI1.文件使其同设备编号对应.1模拟操作触摸灯时，其它的触摸灯变色1.设备的SWITCH码不对2、设备的SW1.EDT码不对以上两点只仅对4型以前工控机1，进入工控机的采码，电新核对SWITCH码并初始化工控机：2、重新来集该设善的SW1.EDT码（自动或手动采灯码方式）。5进入模拟状态时则叭嘀嘀响或显示已行设备操作1、行列线有短路现轨2.按/灯有卡涩不复位状况3、工控机在加电自检时复位不良1、检荏并消退
13、行列线短路现象:2、修更或更换卡涩的按钮灯：3、按Hi“重新痛动”杨重新启动工控机.6加电后按钮灯全部不亮或部分不亮1.工控机初始化后没有采集灯码2、工控机与遥信板的通讯波特率不一样3、触摸灯开关稳压电源损坏4、工控机损坏K新版工控机初始化完成后必需型新采集灯码（除非初始化时已有正确的SW1.EDT文件）2、M3VTK版工控机与遥信板的通讯波特率2400dps:M3UTX工控机与遥信板的波特率为480Odps.确认间套的遥信版与工控机COM3的设置值一样3、检查并消退触摸灯电源故障方法？）4、更换工控机7正常运行过程中若千块遥信板上的全部按钮灯全黄或灭，进入模拟或对位状态后能更原正常1、遥俏板
14、地址拨码开关有异样2、对应的遥信板损坏1、重拨地址码或调整地址码值由新采集灯码2、更换遥信板，恺意在更换时停电作业.8系统处于待操作状态时，自动显示分合图板设备,且喇叭响应1.系统接地不良2、行列线有短路现象3、矩阵板、过桥板、遥信板、总线板行短路或损坏现Wk工控机有短路或损坏现象1、静电干扰导致此现,象、重新招系统接地.消退干扰2、用万用表测量短路位附，并修复3、用而换法更换这些部件4、检查工控机附板及主板上行列限制芯片有无发热现取更换工控机或在仃条件下更换限制芯片9在模拟屏上模拟合（或找）某设备时，显示器上显示却是右，I或,.动作刚好相反1.对于把手屏该设备的安装角度不正确该设备的行列战连
