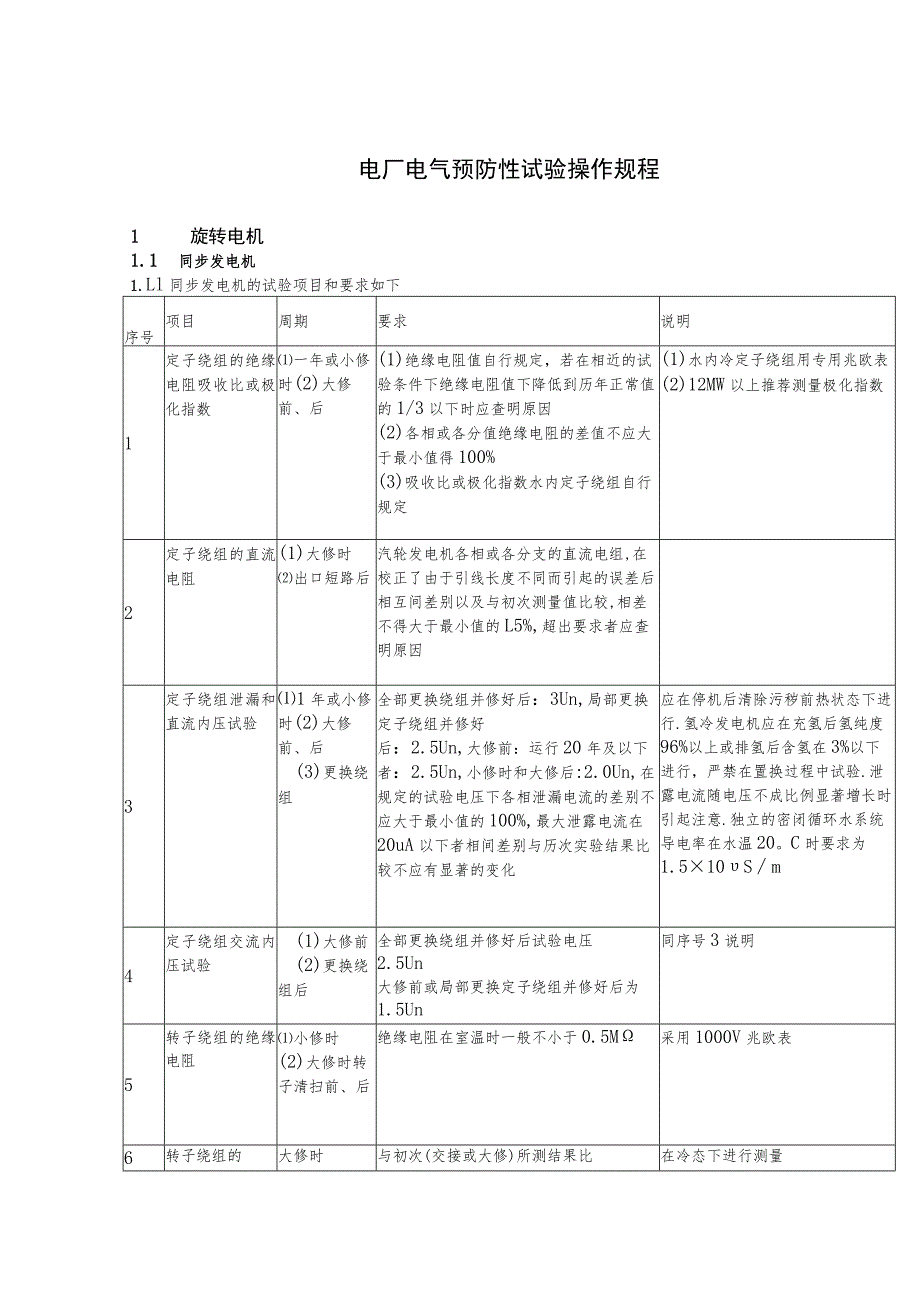

1、电厂电气预防性试验操作规程1旋转电机1.1同步发电机1.Ll同步发电机的试验项目和要求如下序号项目周期要求说明1定子绕组的绝缘电阻吸收比或极化指数一年或小修时(2)大修前、后(1)绝缘电阻值自行规定，若在相近的试验条件下绝缘电阻值下降低到历年正常值的1/3以下时应查明原因(2)各相或各分值绝缘电阻的差值不应大于最小值得100%(3)吸收比或极化指数水内定子绕组自行规定(1)水内冷定子绕组用专用兆欧表(2)12MW以上推荐测量极化指数2定子绕组的直流电阻(1)大修时出口短路后汽轮发电机各相或各分支的直流电组,在校正了由于引线长度不同而引起的误差后相互间差别以及与初次测量值比较,相差不得大于最小值
2、的L5%,超出要求者应查明原因3定子绕组泄漏和直流内压试验1年或小修时(2)大修前、后(3)更换绕组全部更换绕组并修好后：3Un,局部更换定子绕组并修好后：2.5Un,大修前：运行20年及以下者：2.5Un,小修时和大修后:2.0Un,在规定的试验电压下各相泄漏电流的差别不应大于最小值的100%,最大泄露电流在20uA以下者相间差别与历次实验结果比较不应有显著的变化应在停机后清除污秽前热状态下进行.氢冷发电机应在充氢后氢纯度96%以上或排氢后含氢在3%以下进行，严禁在置换过程中试验.泄露电流随电压不成比例显著增长时引起注意.独立的密闭循环水系统导电率在水温20。C时要求为1.510Sm4定子绕

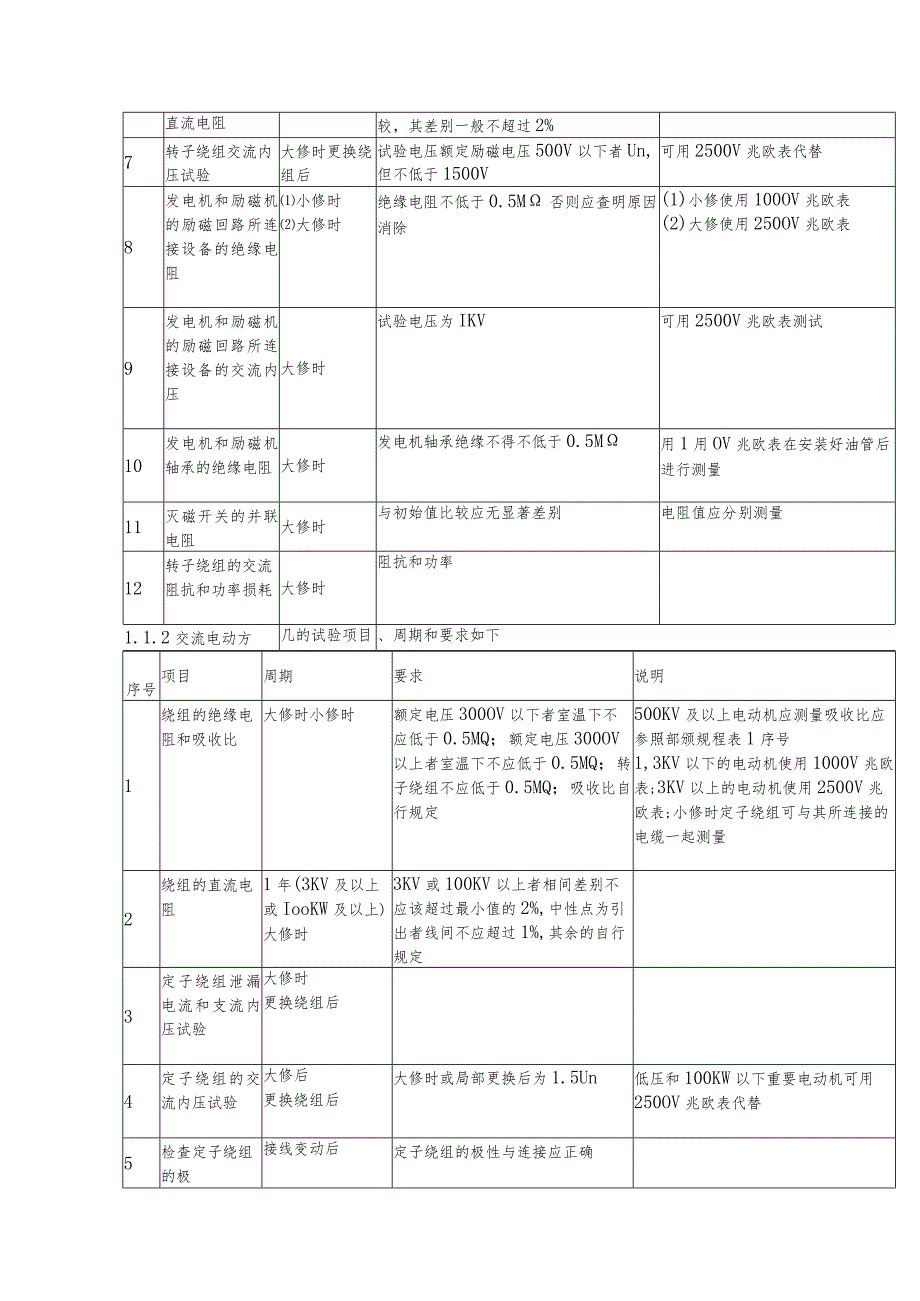

3、组交流内压试验(1)大修前(2)更换绕组后全部更换绕组并修好后试验电压2.5Un大修前或局部更换定子绕组并修好后为1.5Un同序号3说明5转子绕组的绝缘电阻小修时(2)大修时转子清扫前、后绝缘电阻在室温时一般不小于0.5M采用1000V兆欧表6转子绕组的大修时与初次(交接或大修)所测结果比在冷态下进行测量直流电阻较，其差别一般不超过2%7转子绕组交流内压试验大修时更换绕组后试验电压额定励磁电压500V以下者Un,但不低于1500V可用2500V兆欧表代替8发电机和励磁机的励磁回路所连接设备的绝缘电阻小修时大修时绝缘电阻不低于0.5M否则应查明原因消除(1)小修使用100OV兆欧表(2)大修使用
4、250OV兆欧表9发电机和励磁机的励磁回路所连接设备的交流内压大修时试验电压为IKV可用2500V兆欧表测试10发电机和励磁机轴承的绝缘电阻大修时发电机轴承绝缘不得不低于0.5M用1用OV兆欧表在安装好油管后进行测量11灭磁开关的并联电阻大修时与初始值比较应无显著差别电阻值应分别测量12转子绕组的交流阻抗和功率损耗大修时阻抗和功率1.1.2交流电动方几的试验项目、周期和要求如下序号项目周期要求说明1绕组的绝缘电阻和吸收比大修时小修时额定电压300OV以下者室温下不应低于0.5MQ；额定电压300OV以上者室温下不应低于0.5MQ；转子绕组不应低于0.5MQ；吸收比自行规定500KV及以上电动机

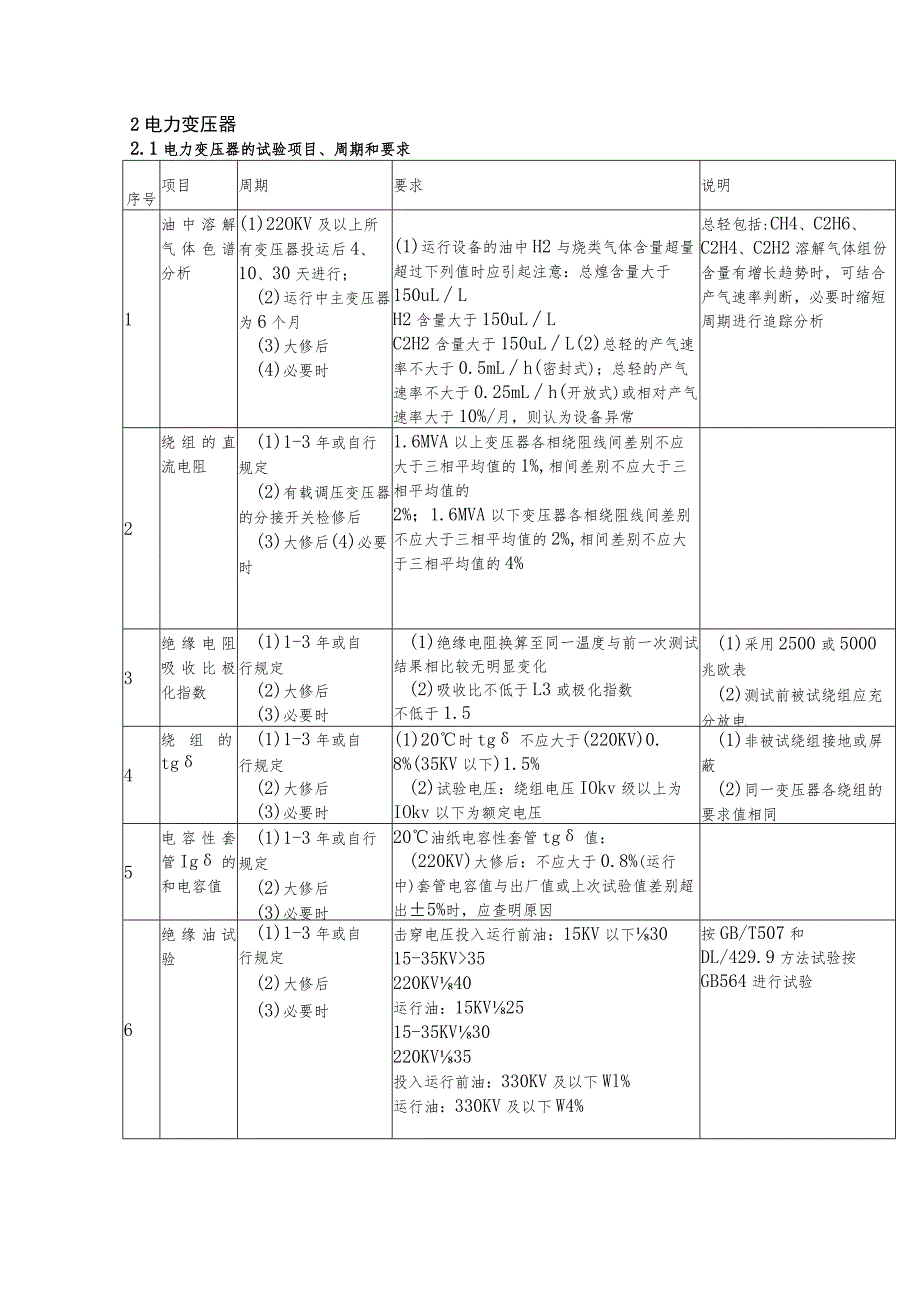

5、应测量吸收比应参照部颁规程表1序号1,3KV以下的电动机使用1000V兆欧表;3KV以上的电动机使用2500V兆欧表;小修时定子绕组可与其所连接的电缆一起测量2绕组的直流电阻1年(3KV及以上或IooKW及以上)大修时3KV或100KV以上者相间差别不应该超过最小值的2%,中性点为引出者线间不应超过1%,其余的自行规定3定子绕组泄漏电流和支流内压试验大修时更换绕组后4定子绕组的交流内压试验大修后更换绕组后大修时或局部更换后为1.5Un低压和100KW以下重要电动机可用250OV兆欧表代替5检查定子绕组的极接线变动后定子绕组的极性与连接应正确2电力变压器2.1电力变压器的试验项目、周期和要求序号
6、项目周期要求说明1油中溶解气体色谱分析(1)22OKV及以上所有变压器投运后4、10、30天进行；(2)运行中主变压器为6个月(3)大修后(4)必要时(1)运行设备的油中H2与烧类气体含量超量超过下列值时应引起注意：总煌含量大于150uLLH2含量大于150uLLC2H2含量大于150uLL(2)总轻的产气速率不大于0.5mLh(密封式)；总轻的产气速率不大于0.25mLh(开放式)或相对产气速率大于10%/月，则认为设备异常总轻包括:CH4、C2H6、C2H4、C2H2溶解气体组份含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析2绕组的直流电阻(1)1-3年或自行规定(2)有
7、载调压变压器的分接开关检修后(3)大修后(4)必要时1.6MVA以上变压器各相绕阻线间差别不应大于三相平均值的1%,相间差别不应大于三相平均值的2%；1.6MVA以下变压器各相绕阻线间差别不应大于三相平均值的2%,相间差别不应大于三相平均值的4%3绝缘电阻吸收比极化指数(1)1-3年或自行规定(2)大修后(3)必要时(1)绝缘电阻换算至同一温度与前一次测试结果相比较无明显变化(2)吸收比不低于L3或极化指数不低于1.5(1)采用2500或5000兆欧表(2)测试前被试绕组应充分放电4绕组的tg(1)1-3年或自行规定(2)大修后(3)必要时(1)20时tg不应大于(220KV)0.8%(35K
8、V以下)1.5%(2)试验电压：绕组电压IOkv级以上为IOkv以下为额定电压(1)非被试绕组接地或屏蔽(2)同一变压器各绕组的要求值相同5电容性套管Ig的和电容值(1)1-3年或自行规定(2)大修后(3)必要时20油纸电容性套管tg值：(220KV)大修后：不应大于0.8%(运行中)套管电容值与出厂值或上次试验值差别超出5%时，应查明原因6绝缘油试验(1)1-3年或自行规定(2)大修后(3)必要时击穿电压投入运行前油：15KV以下3015-35KV35220KV40运行油：15KV2515-35KV30220KV35投入运行前油：330KV及以下Wl%运行油：330KV及以下W4%按GB/T
9、507和DL/429.9方法试验按GB564进行试验7铁芯有为引接地的)绝缘电阻(1)1-3年或自行规定(2)大修后(3)必要时与以前测量结果相比较无明显差别采用250OV(或1000V兆欧表)8绕组泄漏电流(1)1-3年或自行规定(2)必要时试验电压要求：绕组Un6-10KV66-330KV(Un)直流试验电压(KV)1040读取1分钟的泄漏电流值9绕组所有分接的电压比(1)分接开关引线拆装后(2)更换绕组后(3)必要时电压35KV以下，电压比小于3的变压器电压允许偏差为1%,其它所有变压器额定分接电压比允许偏差为土0.5%,其它分接电压比允许偏差为土1%,10校核三相变压器和单项变压器极性
10、更换绕组后必须与变压器铭派和顶盖上端子标志一致3电力电缆3.1 一般规定3.1.1 对电缆的主绝缘作直流内压试验或测量绝缘电阻时，应分别在每一项上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽和金属套和铠装层一起接地。3.1.2 耐压试验后，使导踢放电直至无火化后才允许直接接地放电。3.1.3 1.3对额定电压在0.6/1KV的电缆线路可用IoOOV或250OV兆欧表测量导体对地绝缘电阻代替直流耐压试验。3.2纸绝缘电力电缆线路的试验项目、周期和要求序号项目周期要求说明1绝缘电阻在直流耐压试验之前进行自行规定额定电压在0.6/1KV电缆用1000V兆欧表，0.6/1KV以上用2500V兆
11、欧表2直流耐压试验(1)1-3年(2)新作终端头或接头后进行(1)试验电压见附表1(2)耐压时间为5min附月是11纸绝缘电力电缆的直流耐压试验目Z压电缆额定电压U0/U直流试验电压(KV)1.8/3123.6/6176/6306/10402橡塑绝缘电力电缆的试验电压电缆额定电压uo/u直流试验电压(KV)6/6256/102521/35634互感器4.1电流互感器：电流互感器的试验项目、周期和要求序号项目周期要求说明1绕组及末屏的绝缘电阻(1)投运前(2)1-3年(3)大修后(4)必要时(1)绕组绝缘电阻值与初始值及历次数据比较不应有显著变化。(2)电容性电流互感器末屏对地绝缘电阻一般不低于
12、1000M2tg及电容量(1)投运前(2)1-3年(3)大修后(4)必要时主绝缘tg3值(220KV)：大修后油纸电容型0.7%；运行中油纸电容型0.8%；电容性电流互感器电容量与初始值比不超过5%3交流耐压试验1-3年(2)大修后(3)必要时试验电压值见附表2(2)二次绕组之间及末屏对地为2KV4一次绕组直流电阻测量(1)大修后(2)必要时与初始值比无明显差别附月*2电压等级(KV)6101535试验电压(KV)213038724.2电压互感器：电磁式电压互威；器的试验项目、月6期和要求序号项目周期要求说明1绝缘电阻(1)1-3年(2)大修后(3)必要时自行规定一次绕组采用2.5kv兆欧表；
13、二次绕组用IkV或2.5kv兆欧表2tg(20kv及以下)(1)1-3年(2)大修后(3)必要时绕组绝缘tg6(%)不应大于下列值：35kv及以下：2.5(10C)2.5(10oC)3.0(20)3.0(20)35kv及以上：大修后：1.5(10)2.0(20oC)2.5(20)试验方法自行规定3交流耐压试验(1)3年(2OkV及以下)(2)大修后(3)必要时电压等级(kv)61015试验电压(kv)213038二次绕S包之间及末屏对二也为2kv5避雷器5.1金属氧化物避雷彳器的试验项目、周期和要求序号项目周期要求说明1绝缘电阻(1)每年雷雨季节前(2)必要时(1) 35KV以上不低于2500MQ(2) 35KV及以下不低于250OM采用250OV级以上兆欧表2直流电压(UlnIA)及0.75ImA下的泄漏电流(1)每年雷雨季节前(2)必要时(1)不低于GBIlO32规定值(2) UlmA实测值与初始值或制造厂规定值比较变化不应大于5%(3) 0.75UlmA下的泄漏电流不应大于50(1)测量电流的导线应试用屏蔽线；(2)初始值系指交接试验或投产时的测量值3工频参考电流的工频参考电压必要时应符合GBllO32或制造厂规定测量应每节单独进行，整相有一节不合
