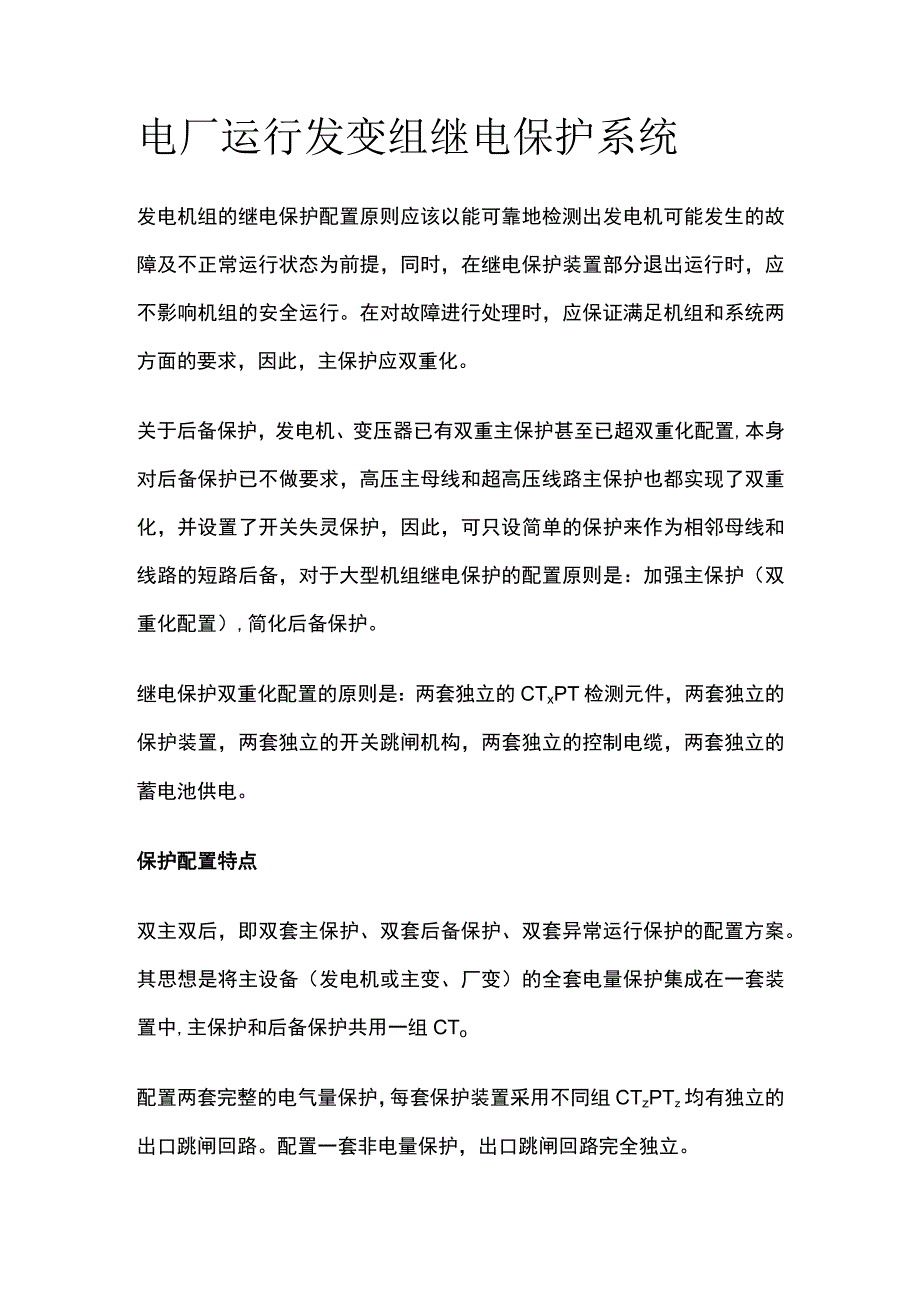

电厂运行发变组继电保护系统.docx_第1页
第1页 / 共3页

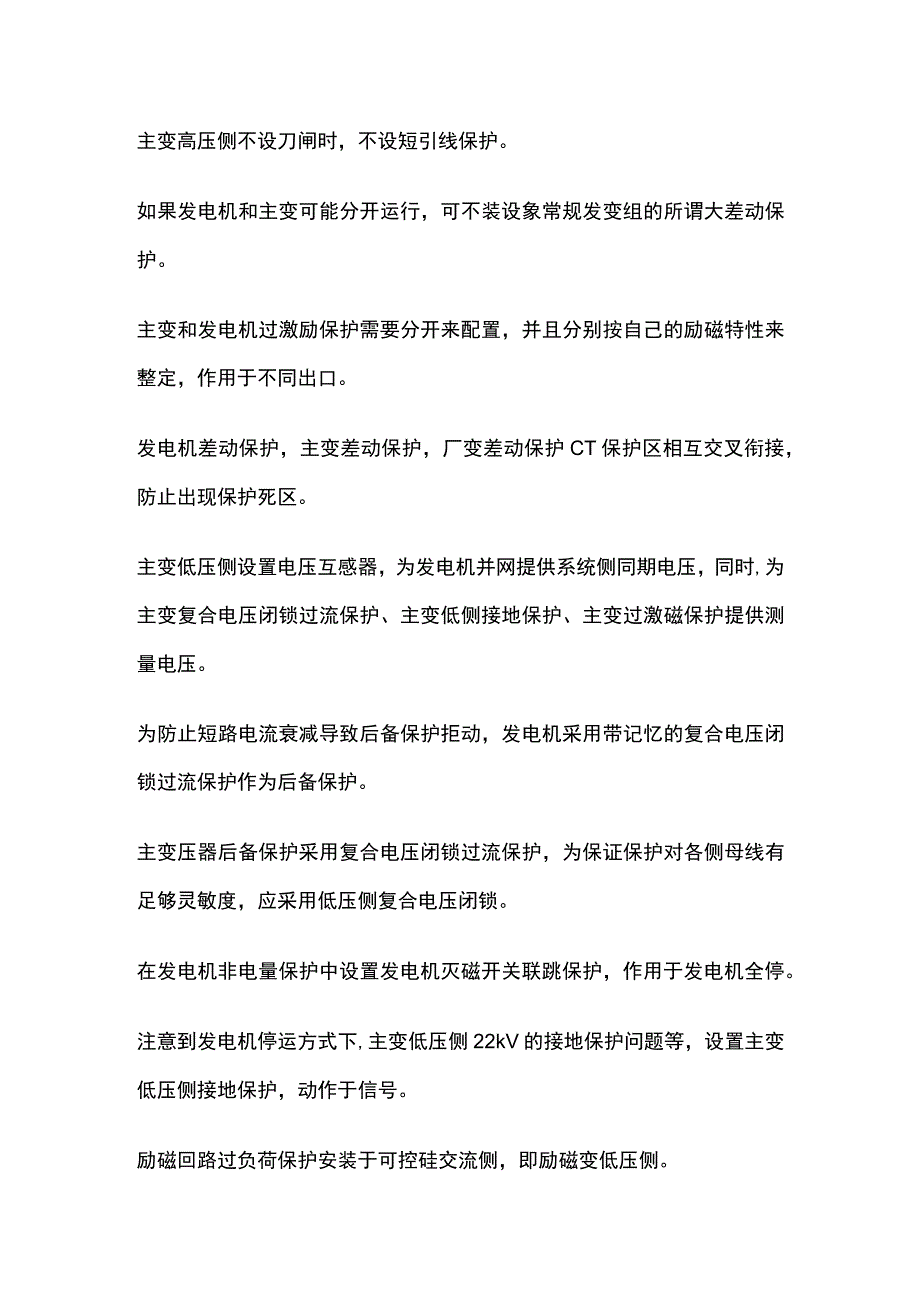

电厂运行发变组继电保护系统.docx_第2页
第2页 / 共3页

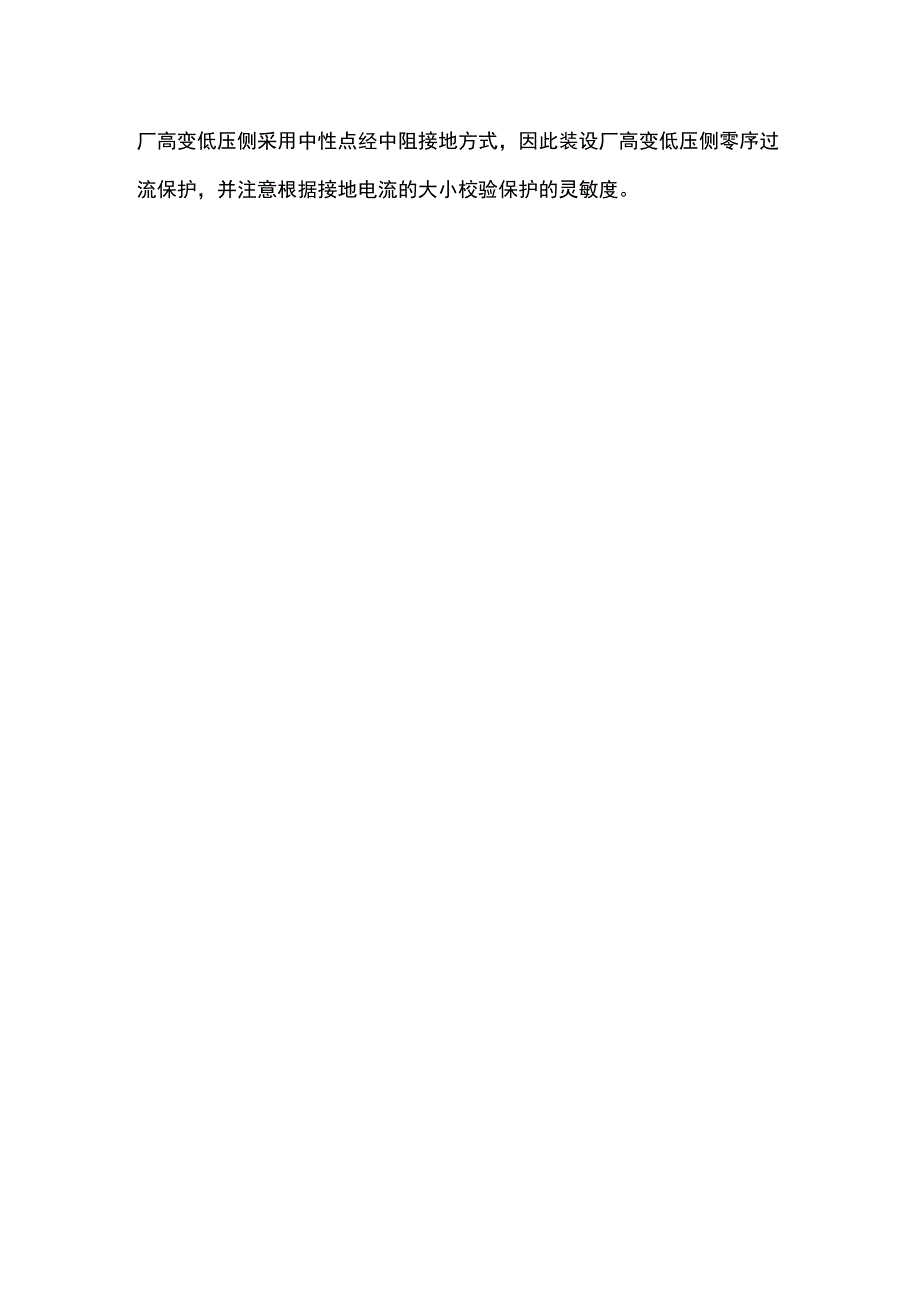

电厂运行发变组继电保护系统.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电厂运行发变组继电保护系统.docx》由会员分享,可在线阅读,更多相关《电厂运行发变组继电保护系统.docx(3页珍藏版)》请在第壹文秘上搜索。

1、电厂运行发变组继电保护系统发电机组的继电保护配置原则应该以能可靠地检测出发电机可能发生的故障及不正常运行状态为前提,同时,在继电保护装置部分退出运行时,应不影响机组的安全运行。在对故障进行处理时,应保证满足机组和系统两方面的要求,因此,主保护应双重化。关于后备保护,发电机、变压器已有双重主保护甚至已超双重化配置,本身对后备保护已不做要求,高压主母线和超高压线路主保护也都实现了双重化,并设置了开关失灵保护,因此,可只设简单的保护来作为相邻母线和线路的短路后备,对于大型机组继电保护的配置原则是:加强主保护(双重化配置),简化后备保护。继电保护双重化配置的原则是:两套独立的CTxPT检测元件,两套独

2、立的保护装置,两套独立的开关跳闸机构,两套独立的控制电缆,两套独立的蓄电池供电。保护配置特点双主双后,即双套主保护、双套后备保护、双套异常运行保护的配置方案。其思想是将主设备(发电机或主变、厂变)的全套电量保护集成在一套装置中,主保护和后备保护共用一组CTo配置两套完整的电气量保护,每套保护装置采用不同组CTzPTz均有独立的出口跳闸回路。配置一套非电量保护,出口跳闸回路完全独立。主变高压侧不设刀闸时,不设短引线保护。如果发电机和主变可能分开运行,可不装设象常规发变组的所谓大差动保护。主变和发电机过激励保护需要分开来配置,并且分别按自己的励磁特性来整定,作用于不同出口。发电机差动保护,主变差动

3、保护,厂变差动保护CT保护区相互交叉衔接,防止出现保护死区。主变低压侧设置电压互感器,为发电机并网提供系统侧同期电压,同时,为主变复合电压闭锁过流保护、主变低侧接地保护、主变过激磁保护提供测量电压。为防止短路电流衰减导致后备保护拒动,发电机采用带记忆的复合电压闭锁过流保护作为后备保护。主变压器后备保护采用复合电压闭锁过流保护,为保证保护对各侧母线有足够灵敏度,应采用低压侧复合电压闭锁。在发电机非电量保护中设置发电机灭磁开关联跳保护,作用于发电机全停。注意到发电机停运方式下,主变低压侧22kV的接地保护问题等,设置主变低压侧接地保护,动作于信号。励磁回路过负荷保护安装于可控硅交流侧,即励磁变低压侧。厂高变低压侧采用中性点经中阻接地方式,因此装设厂高变低压侧零序过流保护,并注意根据接地电流的大小校验保护的灵敏度。
