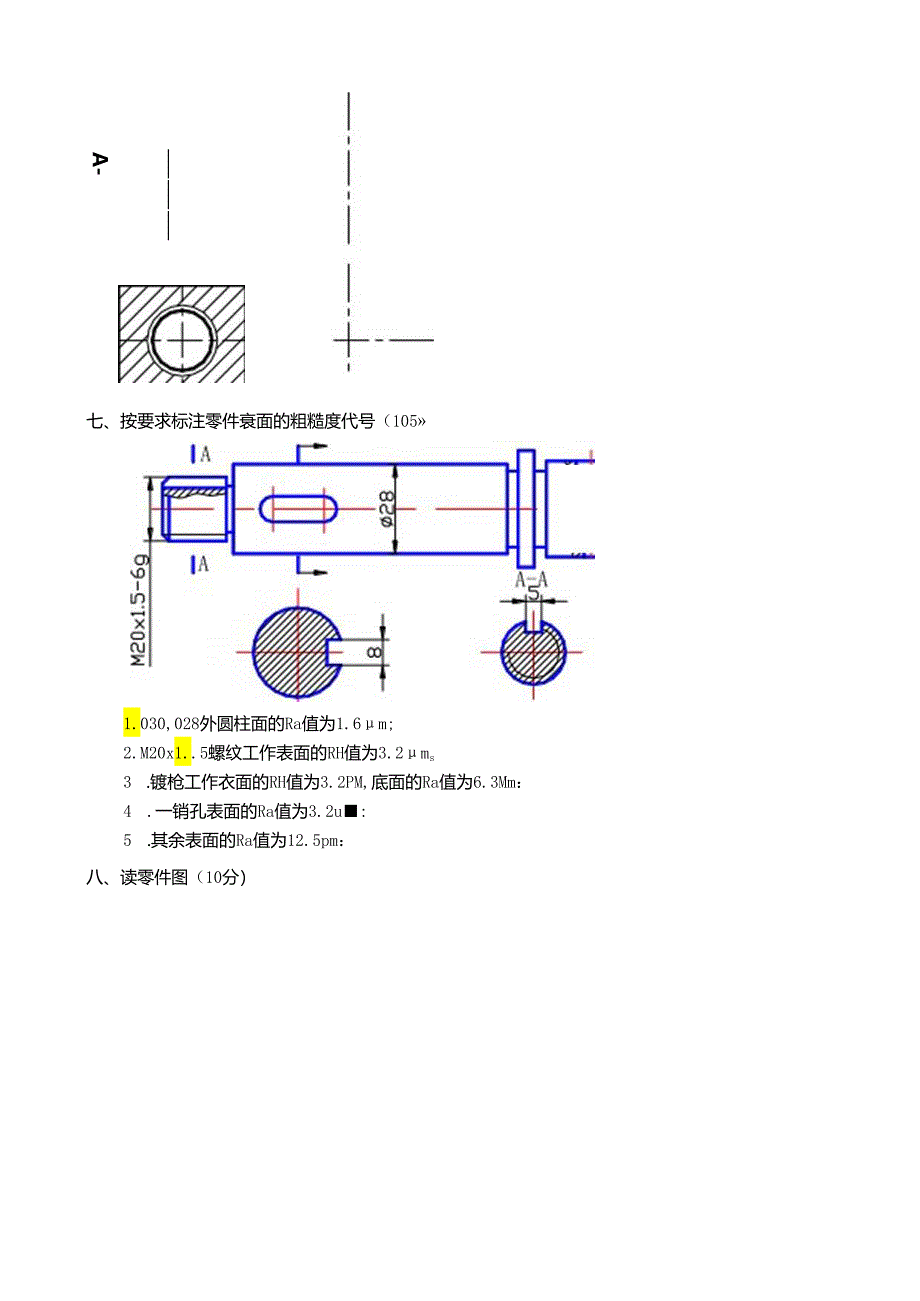

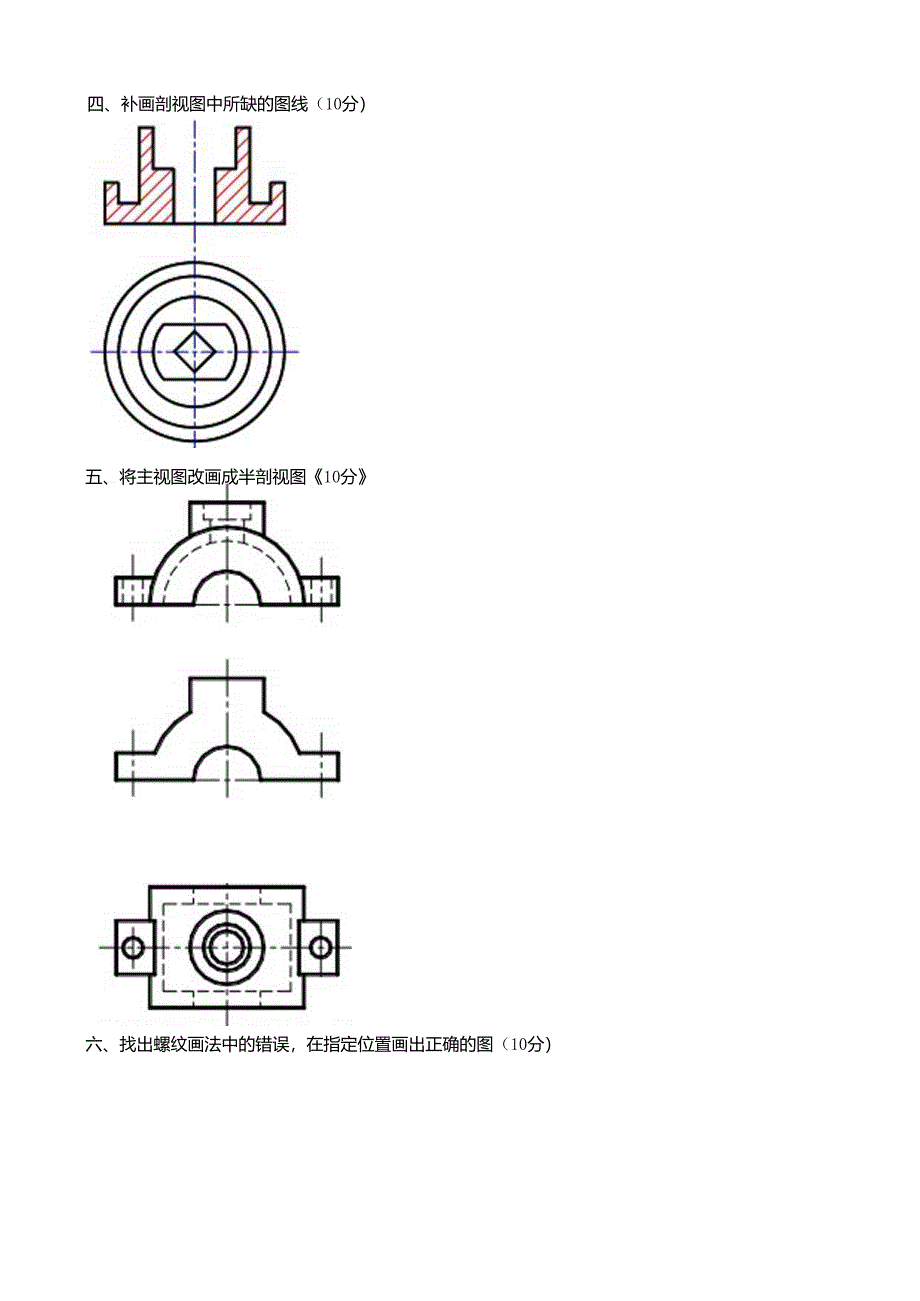

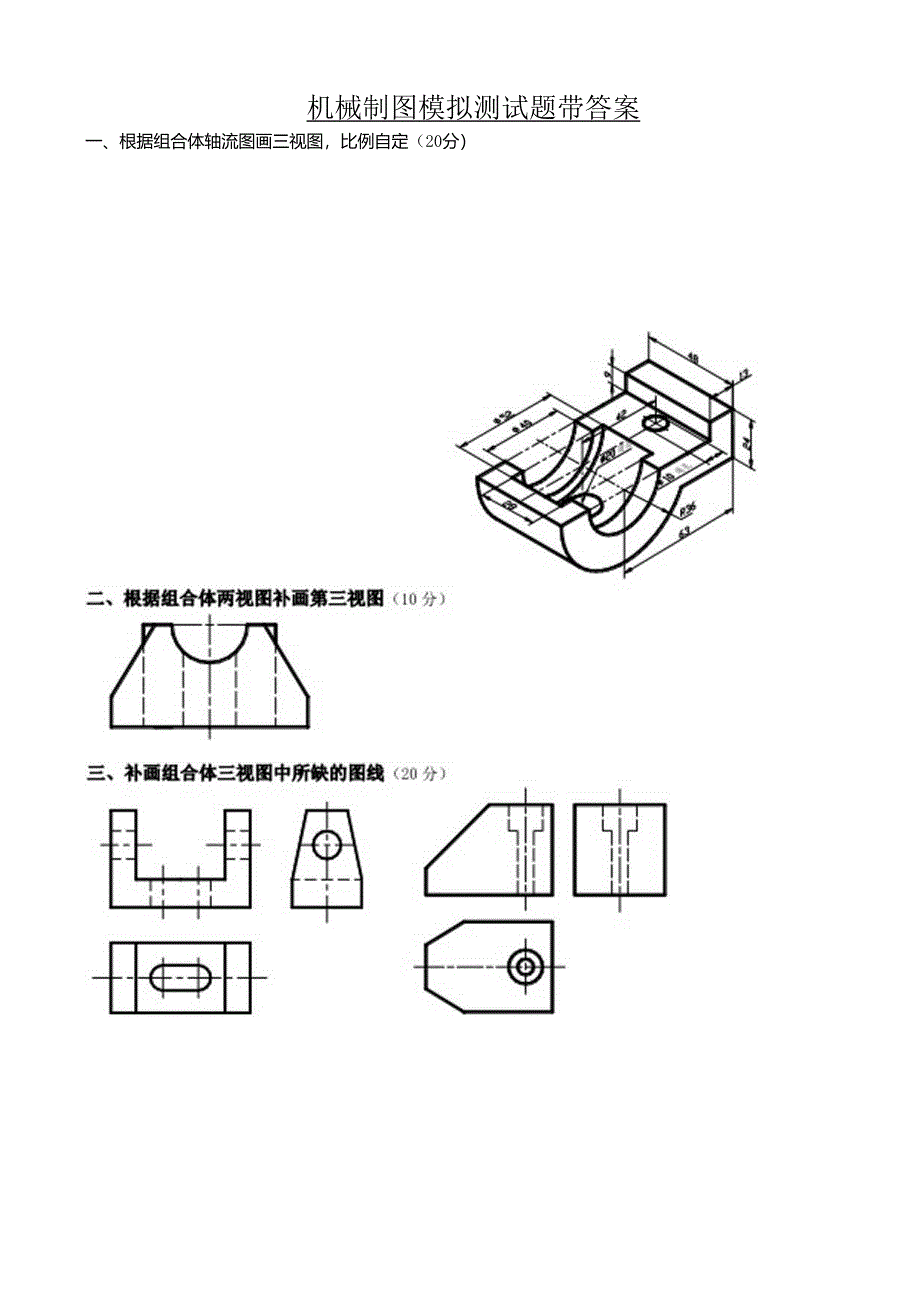

1、机械制图模拟测试题带答案一、根据组合体轴流图画三视图，比例自定（20分）四、补画剖视图中所缺的图线（10分）五、将主视图改画成半剖视图10分六、找出螺纹画法中的错误，在指定位置画出正确的图（10分）ThA-七、按要求标注零件衰面的粗糙度代号（1051.030,028外圆柱面的Ra值为1.6m;2.M20x1.5螺纹工作表面的RH值为3.2ms3 .镀枪工作衣面的RH值为3.2PM,底面的Ra值为6.3Mm：4 .一销孔表面的Ra值为3.2u:5 .其余表面的Ra值为12.5pm：八、读零件图（10分）29S02。0U2010085K亘出C向局部视图:2、图中形位公差表示一机械制图答案一、根据组
2、合体轴流图画三视图，比例自定（20分）根据组合体两视图补画第三视图（IO分）0K三、补面组合体三视图中所映的图线（20分）五、将主视图改画成半剖视图10分六、找出螺纹画法中的错误，在指定位置画出正确的图（10分）七、按要求标注零件衰面的粗糙度代号（1。分）1.030,028外圆柱面的Ra值为1.6m:2 .M20x1.5螺纹工作表面的Ra值为3.2um；3 .键槽工作表面的Ra值为3.2m,底面的Ra值为6.3m；4 .锥销孔表面的Ra值为3.2Um：5 .其余表面的Ra值为12.5um：八、读件图（10分）1.Ai出C向局部视图：2、图中形位公差表示95h6的立柱回转体的轴心相对于左边60H7的圆柱孔的轴心的同轴度公差0.04
