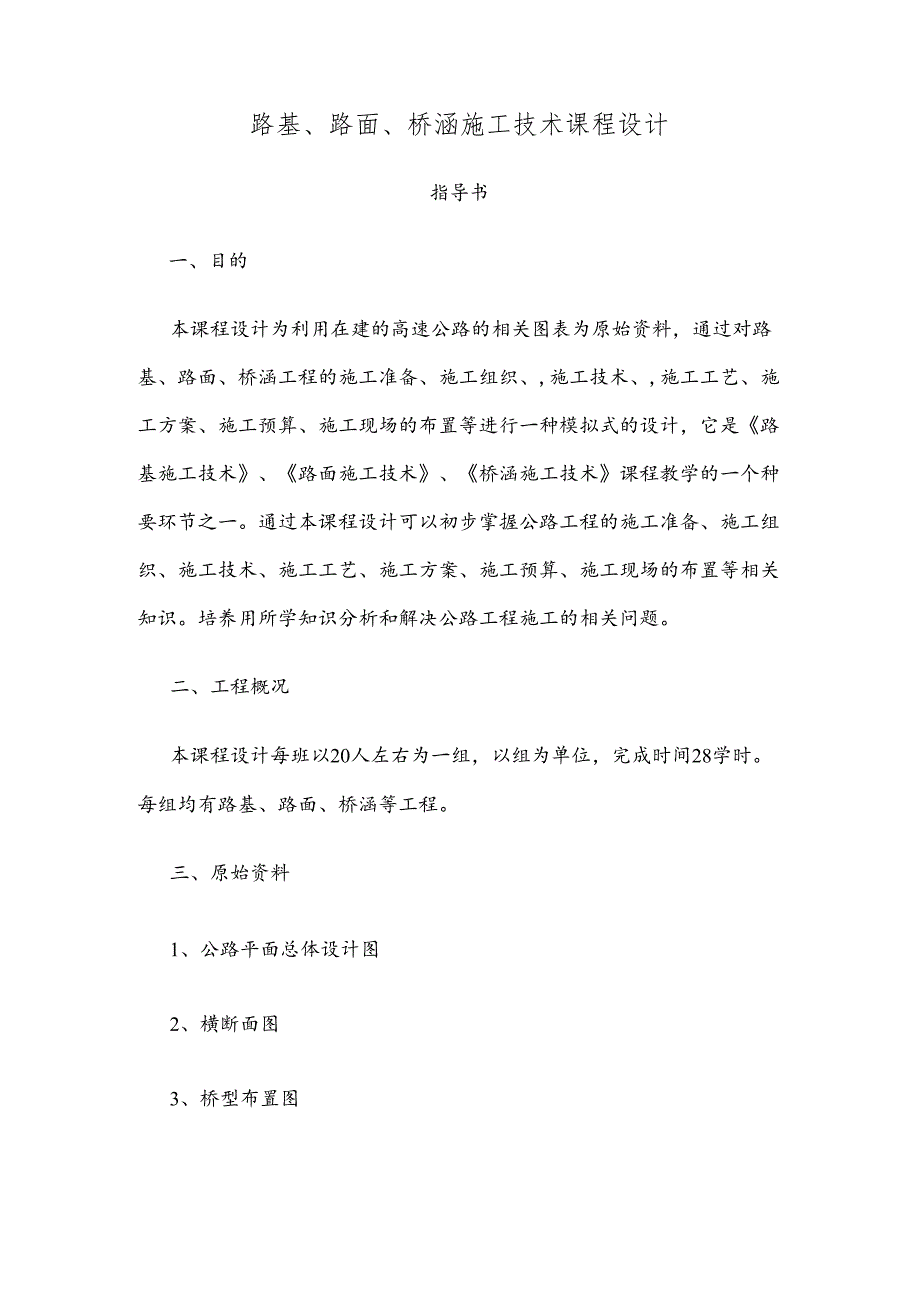

1、路基、路面、桥涵施工技术课程设计指导书一、目的本课程设计为利用在建的高速公路的相关图表为原始资料，通过对路基、路面、桥涵工程的施工准备、施工组织、,施工技术、,施工工艺、施工方案、施工预算、施工现场的布置等进行一种模拟式的设计，它是路基施工技术、路面施工技术、桥涵施工技术课程教学的一个种要环节之一。通过本课程设计可以初步掌握公路工程的施工准备、施工组织、施工技术、施工工艺、施工方案、施工预算、施工现场的布置等相关知识。培养用所学知识分析和解决公路工程施工的相关问题。二、工程概况本课程设计每班以20人左右为一组，以组为单位，完成时间28学时。每组均有路基、路面、桥涵等工程。三、原始资料1、公路平

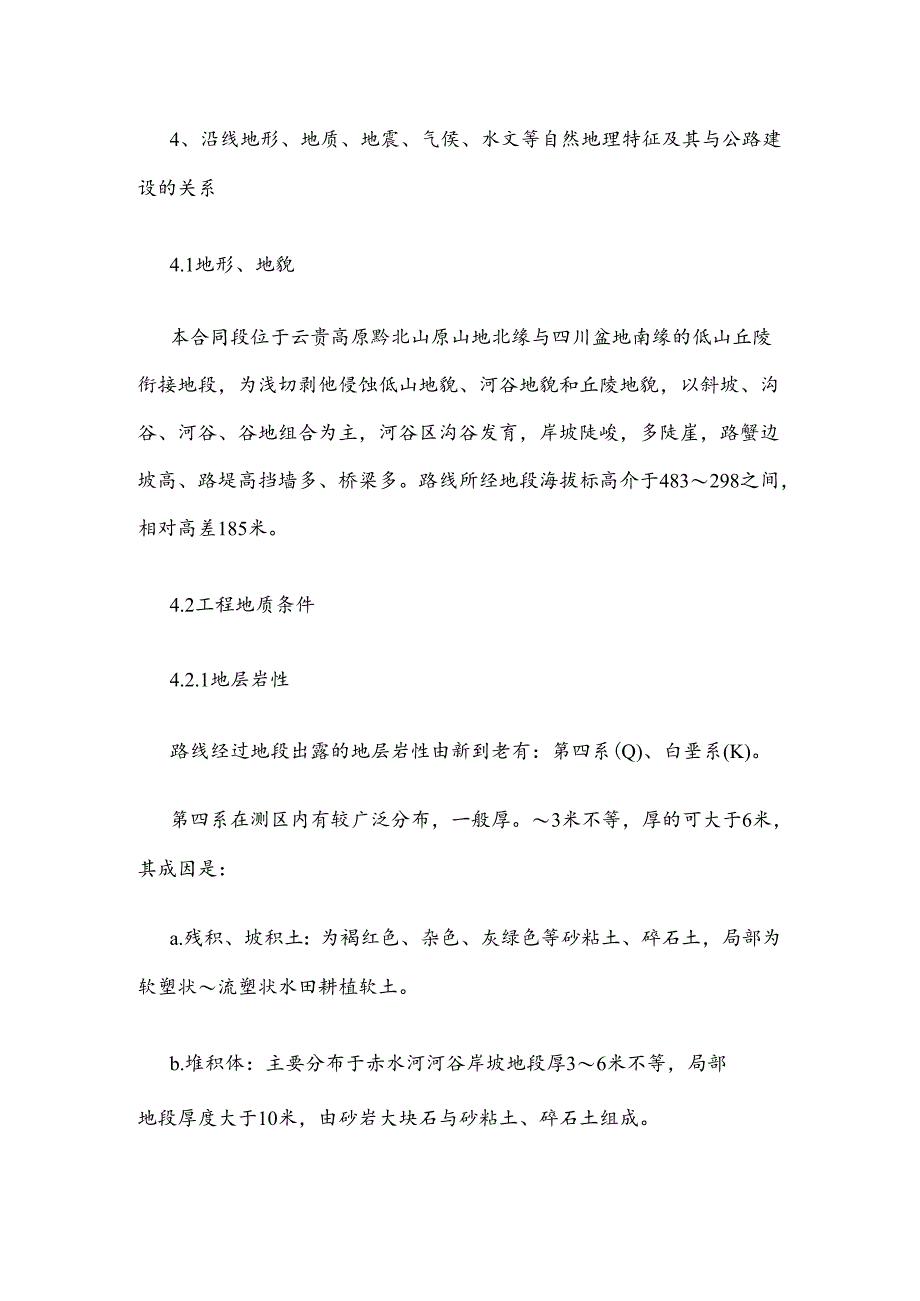

2、面总体设计图2、横断面图3、桥型布置图4、沿线地形、地质、地震、气侯、水文等自然地理特征及其与公路建设的关系4.1地形、地貌本合同段位于云贵高原黔北山原山地北缘与四川盆地南缘的低山丘陵衔接地段，为浅切剥他侵蚀低山地貌、河谷地貌和丘陵地貌，以斜坡、沟谷、河谷、谷地组合为主，河谷区沟谷发育，岸坡陡峻，多陡崖，路蟹边坡高、路堤高挡墙多、桥梁多。路线所经地段海拔标高介于483298之间，相对高差185米。4.2工程地质条件4.2.1地层岩性路线经过地段出露的地层岩性由新到老有：第四系(Q)、白垩系(K)。第四系在测区内有较广泛分布，一般厚。3米不等，厚的可大于6米，其成因是：a.残积、坡积土：为褐红色

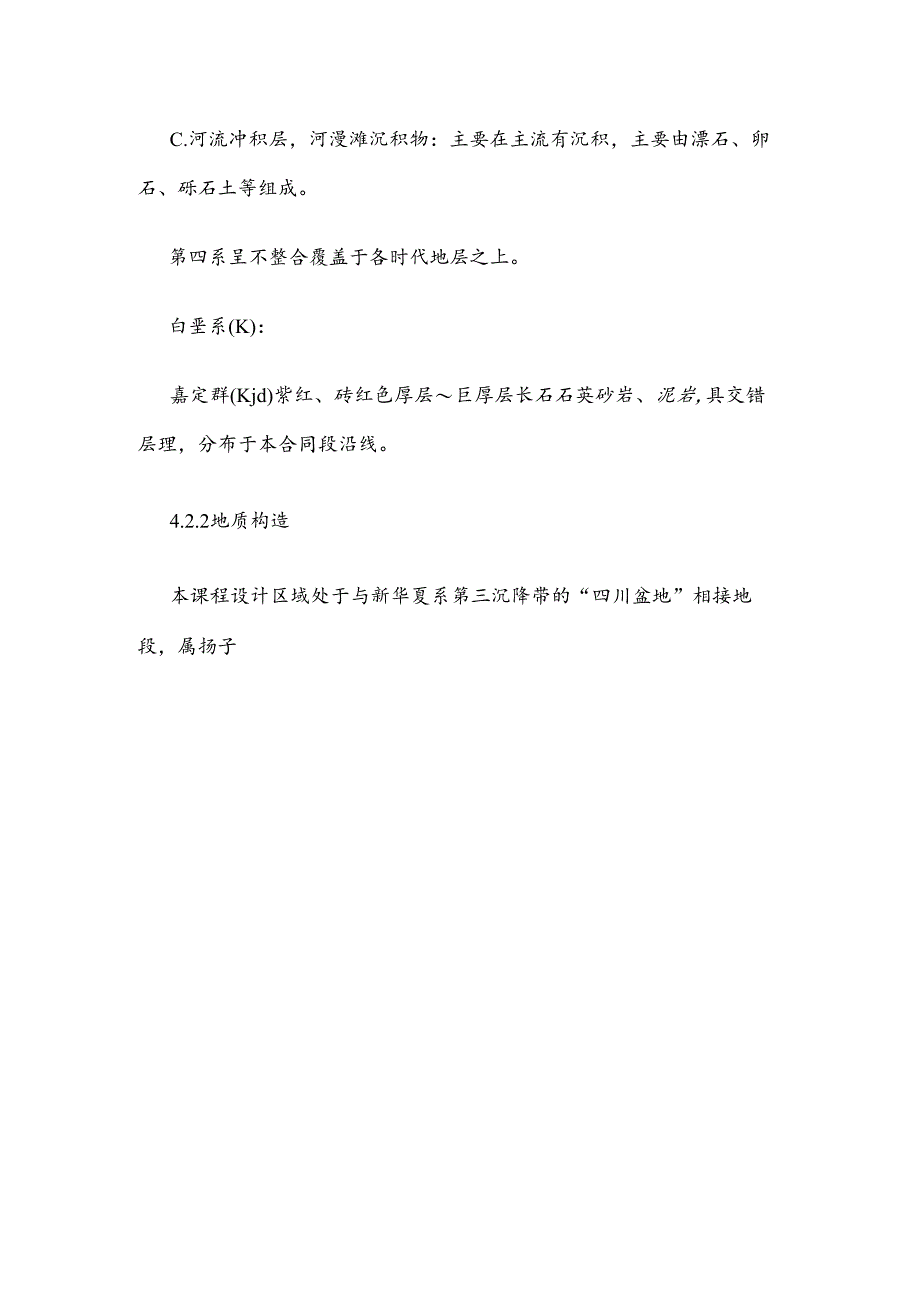

3、、杂色、灰绿色等砂粘土、碎石土，局部为软塑状流塑状水田耕植软土。b.堆积体：主要分布于赤水河河谷岸坡地段厚36米不等，局部地段厚度大于10米，由砂岩大块石与砂粘土、碎石土组成。C.河流冲积层，河漫滩沉积物：主要在主流有沉积，主要由漂石、卵石、砾石土等组成。第四系呈不整合覆盖于各时代地层之上。白垩系(K)：嘉定群(Kjd)紫红、砖红色厚层巨厚层长石石英砂岩、泥岩,具交错层理，分布于本合同段沿线。4.2.2地质构造本课程设计区域处于与新华夏系第三沉降带的“四川盆地”相接地段，属扬子方量及混凝土用量；3.1.2筛选施工方法：人工或者机械施工：3.1.3拟定施工期，编排工艺流程。3.2墩台施工3.2.
4、1计算工程量：确定混凝土用量：3.2.2筛选施工方法：模板可选有支架或者无支架施工,3.2.3拟定施工期，编排工艺流程；3. 31根据桥型拟定施工方法，3.3.2拟定施工期，编排工艺流程；4,施工组织设计4. 1根据上述三个部分的施工，进行机械和人力配置平衡调整;4.2 绘制施工条图4.3 绘制施工平面布置图4.4 编制施工设备表和劳动力配置表4.5 编制目录及参考资料表五、作业内容及要求1、技术准备1.1 技术资料的熟悉、研究施工图纸及现场核对。1.2 原始资料的进一下调查分析。1.3 对自然条件的调查分析；1.4 施工现场的地形地物及施工条件的调查分析；1.5 技术经济条件的调查分析;1.
5、6 施工前的技术交底。2、劳动组织准备和物质准备2. 1劳动组织准备3. 1.1建立组织机构；4. 1.2合理设置施工班组。5. 2物质准备2.2.1工程材料的数量统计、调查市场价格；2.2.2工程施工设备的准备，对原有设备或购置设备及租赁设备进行经济评估；2.2.3对其他各种小型生产工具、小型配件等的准备，列出清单、报价。3、制定施工方案、施工工艺、进行施工设计3.1 编制总体施工组织设计；3.2 选择经济合理的施工方案，其中包括组织机构方案（各职能机构的构成、各自职责、相互关系等）、人员组成方案（项目负责人、各机构负贲人、各专业负责人等）、技术方案（进度安排、关键技术预案、重大施工步骤预案等）、安全方案（安全总体要求、施工危险因素分析、安全措施、重大施工步骤安全预案等）、材料供应方案（材料供应流程、接保检流程、临时（急发）材料采购流程等），以及现场保卫方案、后勤保障方案等；3.3 确定各分项工程施工工艺，其中包括施工步骤、施工流程、施工注意事项等；3.4 给出施工费用依据，编制施工预算；3.5 绘制施工平面布置图。4、制定成册。
