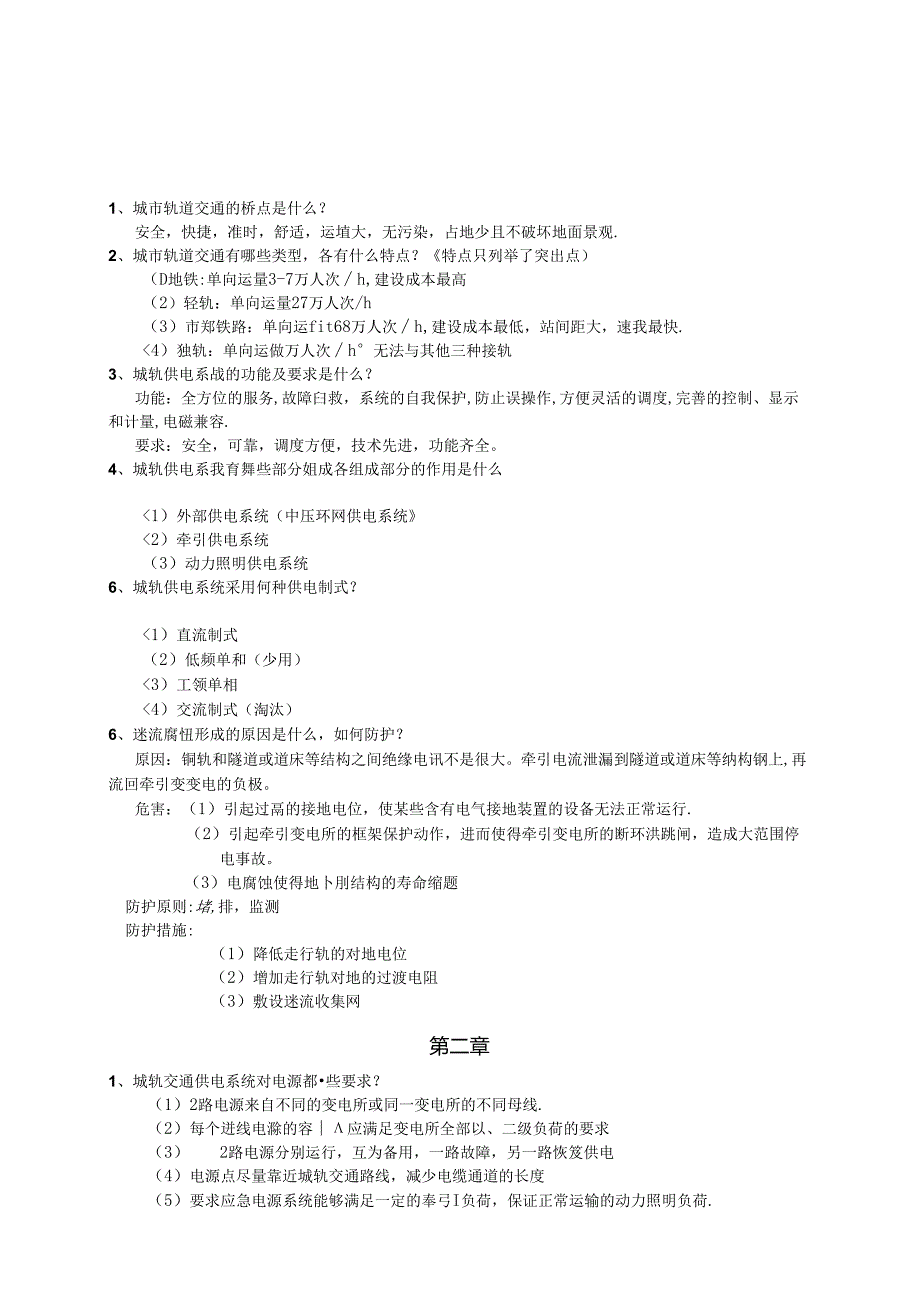

1、1、城市轨道交通的桥点是什么？安全，快捷，准时，舒适，运埴大，无污染，占地少且不破坏地面景观.2、城市轨道交通有哪些类型，各有什么特点？特点只列举了突出点）（D地铁:单向运量3-7万人次h,建设成本最高（2）轻轨：单向运量27万人次/h（3）市郑铁路：单向运fit68万人次h,建设成本最低，站间距大，速我最快.4）独轨：单向运做万人次h无法与其他三种接轨3、城轨供电系战的功能及要求是什么？功能：全方位的服务,故障臼救，系统的自我保护,防止误操作,方便灵活的调度,完善的控制、显示和计量,电磁兼容.要求：安全，可靠，调度方便，技术先进，功能齐全。4、城轨供电系我育舞些部分姐成各组成部分的作用是什么
2、1）外部供电系统（中压环网供电系统2）牵引供电系统（3）动力照明供电系统6、城轨供电系统采用何种供电制式？1）直流制式（2）低频单和（少用）3）工领单相4）交流制式（淘汰）6、迷流腐忸形成的原因是什么，如何防护？原因：铜轨和隧道或道床等结构之间绝缘电讯不是很大。牵引电流泄漏到隧道或道床等纳构钢上,再流回牵引变变电的负极。危害：（1）引起过鬲的接地电位，使某些含有电气接地装置的设备无法正常运行.（2）引起牵引变电所的框架保护动作，进而使得牵引变电所的断环洪跳闸，造成大范围停电事故。（3）电腐蚀使得地卜刖结构的寿命缩题防护原则:堵,排，监测防护措施:（1）降低走行轨的对地电位（2）增加走行轨对地的

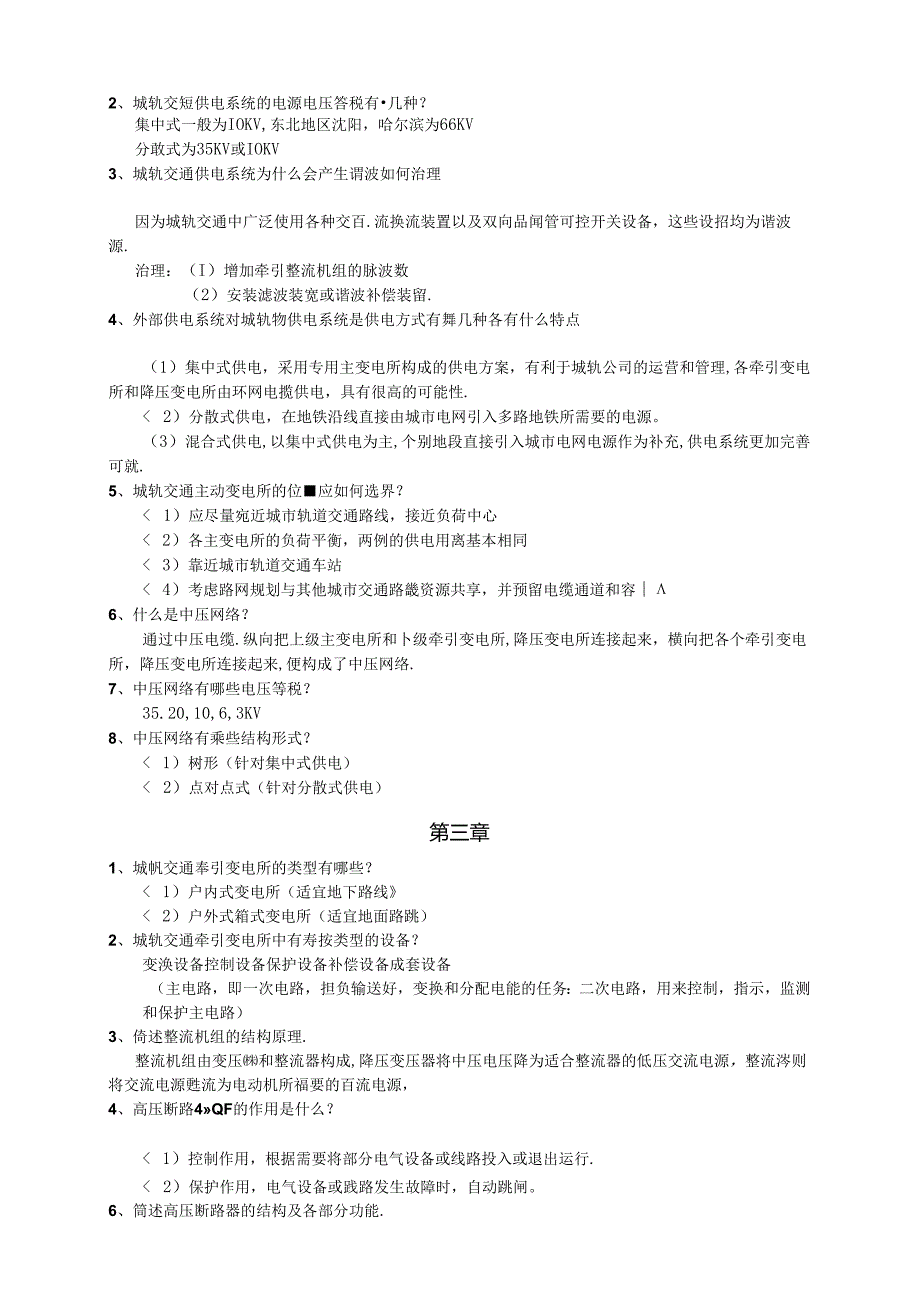

3、过渡电阻（3）敷设迷流收集网第二章1、城轨交通供电系统对电源都些要求？（1）2路电源来自不同的变电所或同一变电所的不同母线.（2）每个迸线电滁的容应满足变电所全部以、二级负荷的要求（3） 2路电源分别运行，互为备用，一路故障，另一路恢笈供电（4）电源点尽量靠近城轨交通路线，减少电缆通道的长度（5）要求应急电源系统能够满足一定的奉弓I负荷，保证正常运输的动力照明负荷.2、城轨交短供电系统的电源电压答税有几种？集中式一般为IOKV,东北地区沈阳，哈尔滨为66KV分敢式为35KV或IOKV3、城轨交通供电系统为什么会产生谓波如何治理因为城轨交通中广泛使用各种交百.流换流装置以及双向品闻管可控开关设备
4、，这些设招均为谐波源.治理：（I）增加牵引整流机组的脉波数（2）安装滤波装宽或谐波补偿装留.4、外部供电系统对城轨物供电系统是供电方式有舞几种各有什么特点（1）集中式供电，采用专用主变电所构成的供电方案，有利于城轨公司的运营和管理,各牵引变电所和降压变电所由环网电揽供电，具有很高的可能性. 2）分散式供电，在地铁沿线直接由城市电网引入多路地铁所需要的电源。（3）混合式供电,以集中式供电为主,个别地段直接引入城市电网电源作为补充,供电系统更加完善可就.5、城轨交通主动变电所的位应如何选界？ 1）应尽量宛近城市轨道交通路线，接近负荷中心 2）各主变电所的负荷平衡，两例的供电用离基本相同 3）靠近城
5、市轨道交通车站 4）考虑路网规划与其他城市交通路畿资源共享，并预留电缆通道和容6、什么是中压网络？通过中压电缆.纵向把上级主变电所和卜级牵引变电所,降压变电所连接起来，横向把各个牵引变电所，降压变电所连接起来,便构成了中压网络.7、中压网络有哪些电压等税？35.20,10,6,3KV8、中压网络有乘些结构形式？ 1）树形（针对集中式供电） 2）点对点式（针对分散式供电）第三章1、城帆交通奉引变电所的类型有哪些？ 1）户内式变电所（适宜地下路线 2）户外式箱式变电所（适宜地面路跳）2、城轨交通牵引变电所中有寿按类型的设备？变涣设备控制设备保护设备补偿设备成套设备（主电路，即一次电路，担负输送好，

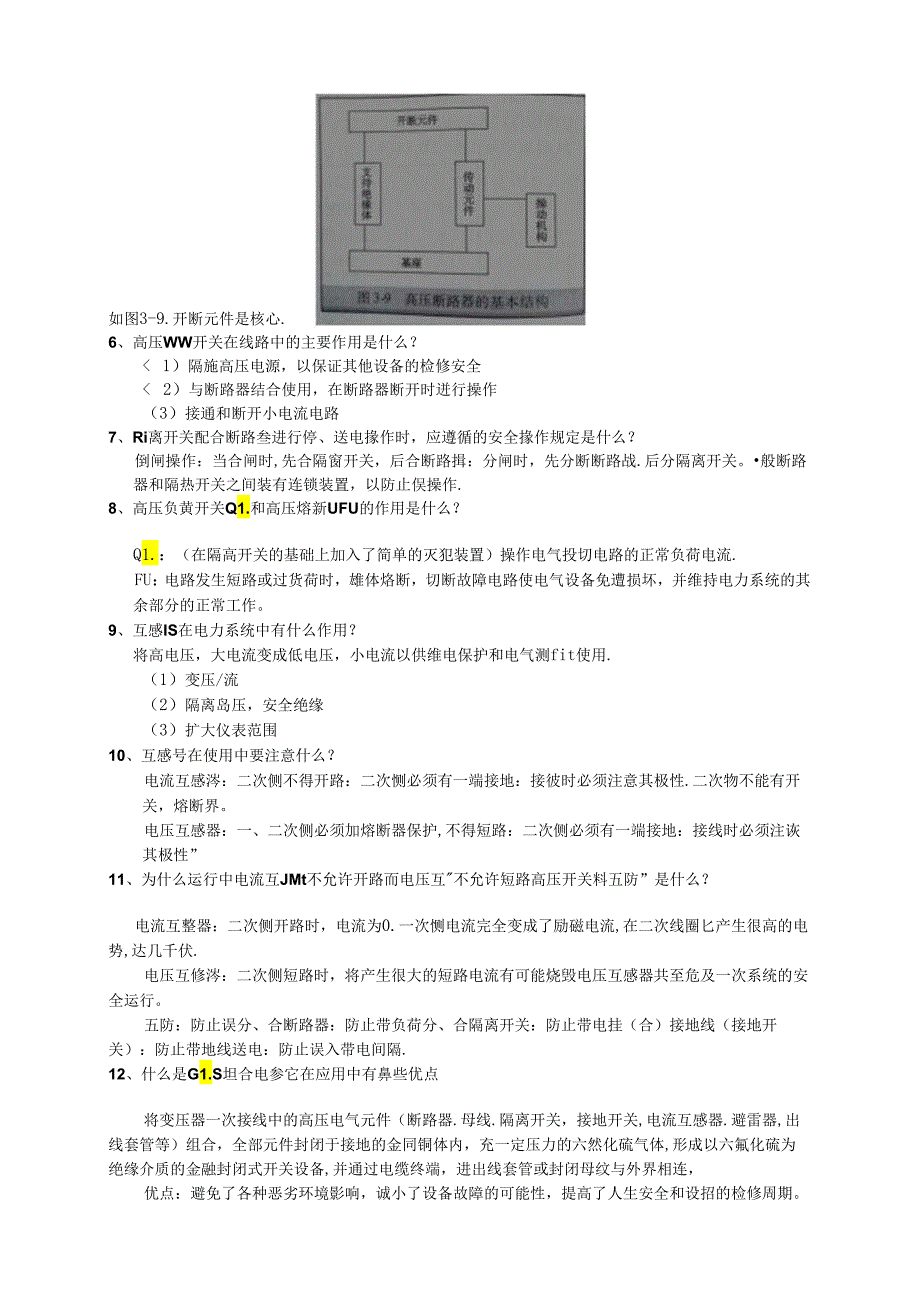

6、变换和分配电能的任务：二次电路，用来控制，指示，监测和保护主电路）3、倚述整流机组的结构原理.整流机组由变压和整流器构成,降压变压器将中压电压降为适合整流器的低压交流电源，整流涔则将交流电源甦流为电动机所福要的百流电源，4、高压断路4QF的作用是什么？ 1）控制作用，根据需要将部分电气设备或线路投入或退出运行. 2）保护作用，电气设备或践路发生故障时，自动跳闸。6、筒述高压断路器的结构及各部分功能.如图3-9.开断元件是核心.6、高压WW开关在线路中的主要作用是什么？ 1）隔施高压电源，以保证其他设备的检修安全 2）与断路器结合使用，在断路器断开时迸行操作（3）接通和断开小电流电路7、Ri离开
7、关配合断路叁进行停、送电掾作时，应遵循的安全掾作规定是什么？倒闸操作：当合闸时,先合隔窗开关，后合断路揖：分闸时，先分断断路战.后分隔离开关。般断路器和隔热开关之间装有连锁装置，以防止俣操作.8、高压负黄开关Q1.和高压熔新UFU的作用是什么？Q1.：（在隔高开关的基础上加入了简单的灭犯装置）操作电气投切电路的正常负荷电流.FU：电路发生短路或过货荷时，雄体烙断，切断故障电路使电气设备免遭损坏，并维持电力系统的其余部分的正常工作。9、互感IS在电力系统中有什么作用？将高电压，大电流变成低电压，小电流以供维电保护和电气测fit使用.（1）变压/流（2）隔离岛压，安全绝缘（3）扩大仪表范围10、互
8、感号在使用中要注意什么？电流互感涔：二次侧不得开路：二次恻必须有一端接地：接彼时必须注意其极性.二次物不能有开关，熔断界。电压互感器：一、二次侧必须加熔断器保护,不得短路：二次侧必须有一端接地：接线时必须注诙其极性”11、为什么运行中电流互JMt不允许开路而电压互不允许短路高压开关料五防”是什么？电流互整器：二次侧开路时，电流为0.一次恻电流完全变成了励磁电流,在二次线圈匕产生很高的电势,达几千伏.电压互修涔：二次侧短路时，将产生很大的短路电流有可能烧毁电压互感器共至危及一次系统的安全运行。五防：防止误分、合断路器：防止带负荷分、合隔离开关：防止带电挂（合）接地线（接地开关）：防止带地线送电：
9、防止误入带电间隔.12、什么是G1.S坦合电参它在应用中有鼻些优点将变压器一次接线中的高压电气元件（断路器.母线.隔离开关，接地开关,电流互感器.避雷器,出线套管等）组合，全部元件封闭于接地的金同铜体内，充一定压力的六然化硫气体,形成以六氟化硫为绝缘介质的金融封闭式开关设备,并通过电缆终端，进出线套管或封闭母纹与外界相连，优点：避免了各种恶劣环境影响，诚小了设备故障的可能性，提高了人生安全和设招的检修周期。第四章1、什么是交电所的电，主接线对电气主接线有筹按暮本要求.由变压器,断路器,开关设备,母线等及其连接的导线所组成的接受和分配的电能的电路2、电气主蚪制些基本类型各有什么特点（可列表比较）
10、内桥桥晋至于断路器内，适用-J粕电战路发长，戏路故障故无母线障率高,穿越功率少和变压涔不常要经常改变运行方式外桥和外桥相反（不分段分段母践单母践带旁母带旁母分段不分段双母线I分段带旁母3、as主研电所，率引交电所和降压变电所的主蚪示意图，并说明其原理.图见*P83I主交电所的作用是将城市电网的高压UIOkV或220kV）电能降压后以相应的电压等级（35kV或；OkV）分别供给牵引变电所和降压变电所.为保证供电的可Ifc性,一般设置两座或两座以上主变电所,主变电所由两路独立的电源进线供电，内部设置两台相同的主变压器.直流奉引变电所的功能是格城市电网区域变电所或地铁土变电所送来的35kY电能经过降
11、压和整流变成牵引所用的直流电能。牵引变电所的容址和设置的距离是根据牵引供电计算的结果，并作经济技术比较后确定的，一般设置在沿线若干车站及车辆段附近，变电所间隔一般为2-4km.牵引变电所按其所需总容量设置两组整流机组并列运行，沿线任一牵引变电所故障，由两侧的相邻的牵引变电所承担其供电任务.降压变电所对供电电源的要求，应按一级负荷考虑，由环行电网或二路电源供电，进级电压侧采用整里单母线分段系统，一般设有两台动力、照明变压器,每台变压器应满足一、二级负荷所需的容量“正常情况下，由两台变压岩分别供电.动力、照明负荷配电系统采用380/220V电压，中性点直接接地的三相四线制.4、什么是变压I1.的二
12、次接线？采用低压电源供电，将电流互感器,电压互感器,测量仪表,维电保护装置,蓄电池等二次设备相互间连接的电路称为二次I可路或二次接线,5、二次接线图有笏些类型如何由图（1）原理接线图：用来表示维电保护监视测ffi:和自动装置等二次设备或系统的工作原理，它以元件的整体形式表示各二次设备间的电气连接关系.（2）展开接线图：按二次接规使用的电源分别画出各自的交流回路，交流电压回路，探作电源回路中各元件的的线圈和出触点C即同一个设备的电流线圈，电压线图，控制点分别画在不同的回路里.（3）安袋接线图：反映的二次回路中各电搭元件的安装位置,内部接线及元件间的线路关系。6、变电所的二次回路由舞些部件俎成？电
13、流互感器，电压互感器，测量仪表，继电保护装置，箱电池等7、试描述交电所内灯光监视的断路号与隔离开关控制信号回路的动作过程.断路器动作过程：隔离开关动作过程：第五章1、接触网的主要形式由舞些？2、牵引网由些部分组成？.包括、纲轨、网流导线以及至接触网的馈电线.3、接触网的工作特点是什么（1）没有备用（2）经常处在动态运行状态中（3）结构或杂，技术要求高4、接触网的供电方式由舞些？.集中式,分散式，混合式5、柔性接触网由磬几部分坦成？架空柔性接触网由接触悬挂、支持与定位装置、支柱和基拙，接触线，承力索，吊弦,补借装置，接侬悬挂，锚段,线岔，电连接和分段绝缘器等，6、技”挂有哪些类型包括舞几部分,荷
14、单接触悬挂和锥形接触悬挂两大类，包括接触线、承力索、吊弦、补偿装置、悬挂零件及中心能结等元件7、定位装置的作用是什么？把接触我进行横向定位，使接触处在受电弓滑板运行轨迹范围内，保证良好受液，井承担接触线的水平负荷.将其传递给胸相.8、补偿装的作用是什么？补偿税索内的张力变化，使张力保持恒定。9、什么是中心储结在铺段中心对接触线和承力索用钏线线和线夹遂行固定,称这种悬挂结构为中心锚结10、线岔的作用是什么？保证电力机乍受电弓安全平漕地由一条接触线过渡至另一条接触线，达到转换税路的目的。Ik电连接有什么作用？保证接触网名导处之间，各分段之间或各股道接触悬挂之间电流的畅通.12、分段维绿给有什么作用
15、？当某一恻接触M发生故障或因检修需要件电时，可打开分段绝缘器处的隔窗开关,将该部分接触网断电，而其他部分接触网仍能正常供电，从而提高f接触网运行的可靠性13、什么是刚性悬挂？架空刚性悬挂主要由汇流排,接触导线，伸缩部件,中心锚结等组成,接触悬挂通过支持与定位袋置安装于隧道顶或钢梁上.14、架空刚性悬挂有舞几部分蛆成？汇流排，接触导线，伸缩部件，中心锚站等16、架!;悬挂和架空柔性悬挂相比，各有什么特点?两者慈能满足最大离线时间、传输功率、电压电流受电弓单弓受流电流以及最大行车速度的要求。在受电弓运行的安全性以及对弓网故障的适应性方面，由于刚性校柔性有如1下特点，刚性悬挂受电弓的安全性和适应性要明显好于柔性。刚性汇流排和接触线无轴向力，不存在断排或断践的可能，从而避免了柔性钻弓、烧融、不均匀磨耗、高湘软化、线材缺陷以及受电弓故障造成的断线故障。刚性悬挂的锚段关节他单，椎段长度是柔性悬挂的1/7-1/6,因此固定金具第动E1.转范围小，相应的提高
