《金属显微组织检验方法.docx》由会员分享，可在线阅读，更多相关《金属显微组织检验方法.docx（13页珍藏版）》请在第壹文秘上搜索。

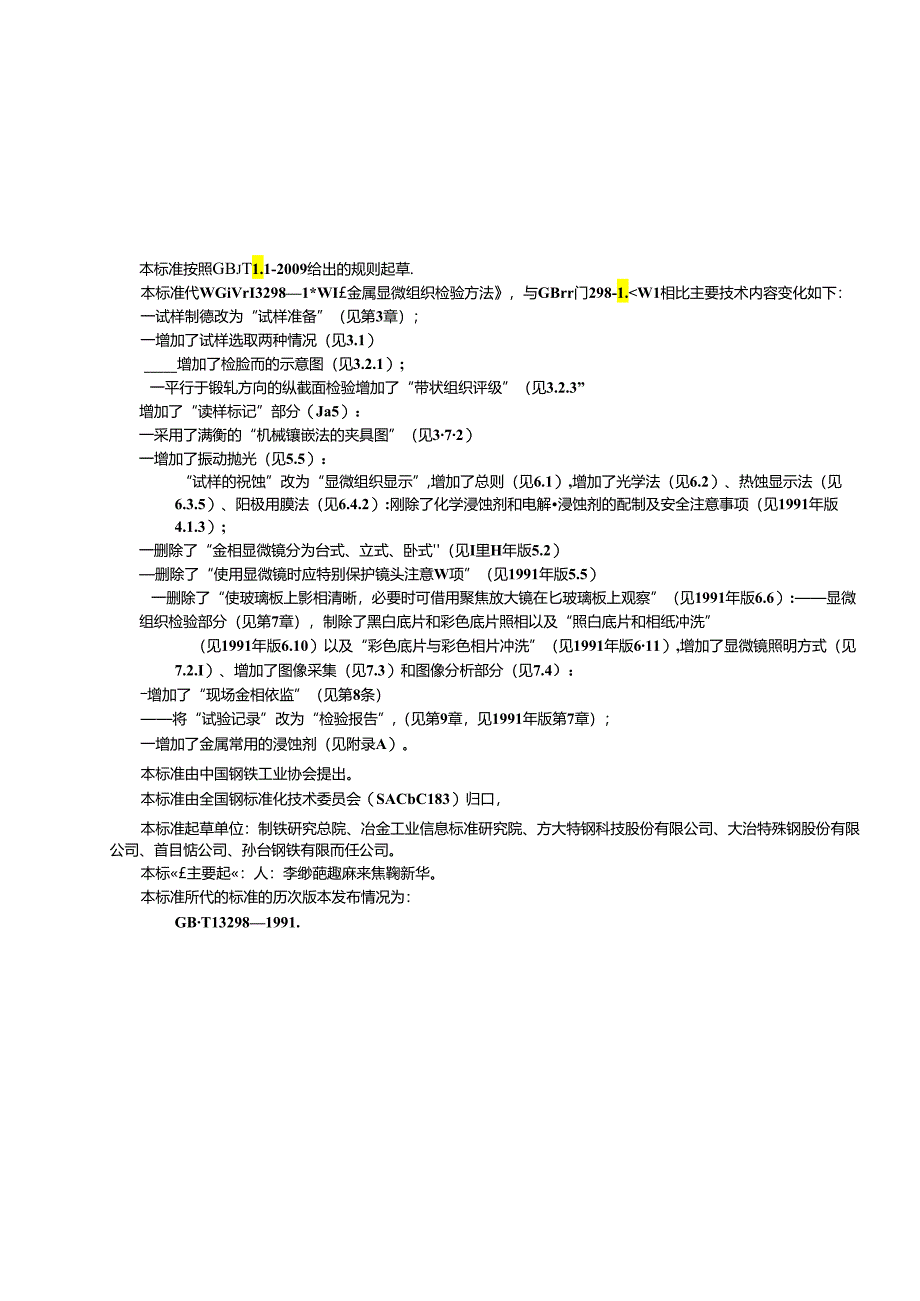

1、ICS77.(M099H24G日中华人民共和家标准GB/T132982015代替GB.，T132981991金属显微组织检验方法InspectionmethodsOfmicrostructureformeta1.s201A09-1.1发布2016-06-01实施中华人民共和国国家质量监督检验检疫总局霍布孙中国国家标准化管理委员会本标准按照GBjT1.1-2009给出的规则起草.本标准代WGiVrI32981*WI金属显微组织检验方法，与GBrr门298-1.W1相比主要技术内容变化如下：一试样制德改为“试样准备”（见第3章）；一增加了试样选取两种情况（见3.1）增加了检脸而的示意图（见3.2.
2、1）;一平行于锻轧方向的纵截面检验增加了“带状组织评级”（见3.2.3”增加了“读样标记”部分（Ja5）：一采用了满衡的“机械镶嵌法的夹具图”（见372）一增加了振动抛光（见5.5）：“试样的祝蚀”改为“显微组织显示”,增加了总则（见6.1）,增加了光学法（见6.2）、热蚀显示法（见6.3.5）、阳极用膜法（见6.4.2）:刚除了化学浸蚀剂和电解浸蚀剂的配制及安全注意事项（见1991年版4.1.3）;一删除了“金相显微镜分为台式、立式、卧式（见I里H年版5.2）删除了“使用显微镜时应特别保护镜头注意W项”（见1991年版5.5）一删除了“使玻璃板上影相清晰，必要时可借用聚焦放大镜在匕玻璃板上观
3、察”（见1991年版6.6）:显微组织检验部分（见第7章），制除了黑白底片和彩色底片照相以及“照白底片和相纸冲洗”（见1991年版6.10）以及“彩色底片与彩色相片冲洗”（见1991年版611）,增加了显微镜照明方式（见7.2.I）、增加了图像采集（见7.3）和图像分析部分（见7.4）：增加了“现场金相依监”（见第8条）将“试验记录”改为“检验报告”,（见第9章，见1991年版第7章）；一增加了金属常用的浸蚀剂（见附录A）。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SACbC183）归口，本标准起草单位：制铁研究总院、冶金工业信息标准研究院、方大特钢科技股份有限公司、大治特

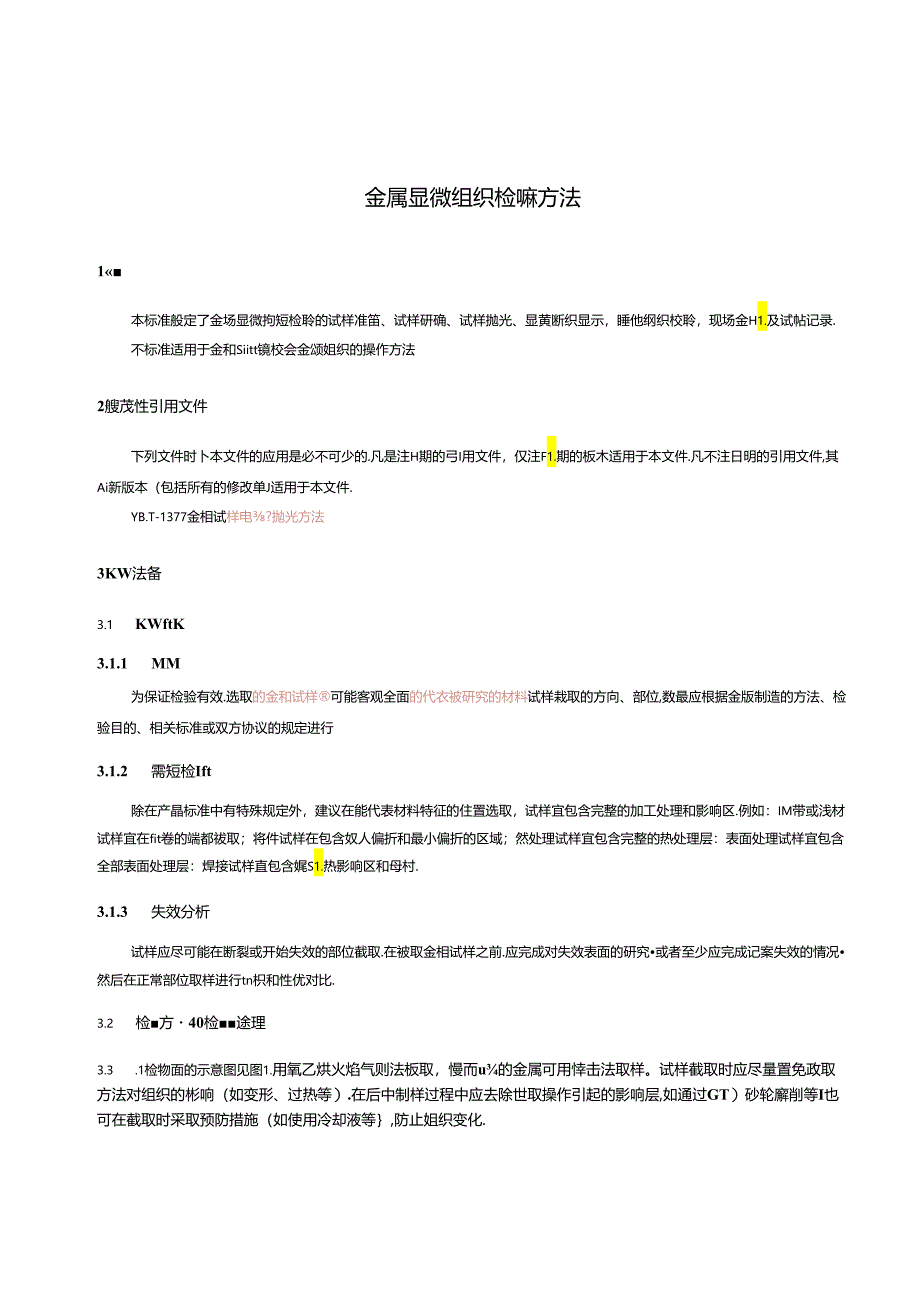

4、殊钢股份有限公司、首目惦公司、孙台钢铁有限而任公司。本标主要起：人：李缈葩趣麻来焦鞠新华。本标准所代的标准的历次版本发布情况为：GBT132981991.金属显微组织检嘛方法1本标准般定了金场显微拘短检聆的试样准笛、试样研确、试样抛光、显黄断织显示，睡他纲织校聆，现场金H1.及试帖记录.不标准适用于金和Siitt镜校会金颂姐织的操作方法2艘茂性引用文件下列文件时卜本文件的应用是必不可少的.凡是注H期的弓I用文件，仅注F1.期的板木适用于本文件.凡不注日明的引用文件,其Ai新版本（包括所有的修改单J适用于本文件.YB.T-1377金相试样电?抛光方法3KW法备3.1 KWftK3.1.1 MM为
5、保证检验有效.选取的金和试样可能客观全面的代衣被研究的材料试样栽取的方向、部位,数最应根据金版制造的方法、检验目的、相关标准或双方协议的规定进行3.1.2 需短检Ift除在产晶标准中有特殊规定外，建议在能代表材料特征的住置选取，试样宜包含完整的加工处理和影响区.例如：IM带或浅材试样宜在fit卷的端都祓取；将件试样在包含奴人偏折和最小偏折的区域；然处理试样宜包含完整的热处理层：表面处理试样宜包含全部表面处理层：焊接试样直包含娓S1.热影响区和母村.3.1.3 失效分析试样应尽可能在断裂或开始失效的部位截取.在被取金相试样之前.应完成对失效表面的研究或者至少应完成记案失效的情况然后在正常部位取样
6、进行tn枳和性优对比.3.2 检方40检途理3.3 .1检物面的示意图见图1.用氧乙烘火焰气则法板取，慢而u的金属可用悻击法取样。试样截取时应尽量置免政取方法对组织的彬响（如变形、过热等）.在后中制样过程中应去除世取操作引起的影响层,如通过GT）砂轮廨削等I也可在截取时采取预防措施（如使用冷却液等,防止姐织变化.1.1 MWfcC为了避免在准饴过程中试样发生.混乱,应做好试样的登记及标记工作,试样效取后应立即在试样检依面以外的其他部位打印、刻写标记,并确保在试样清洗和热处理的过程中标id不被磨损、遮蔽.试样如后线需要耀嵌则应在镶嵌后重新标记.3.6 CWMm试样衣面若沾有油渍、污物冷却液或残渣
7、,可用合适的溶剂（如酒精、丙附等）清洗,清洗可在超声波中进行.任何妨碍基体金履腐蚀的金研短靛层应在磨掩之前除去.3.7 KMtt17.1BM试样尺寸较小（如薄板、隹带材、细管等）,试样过软、易碎，试样形状不规则检验边缘处织，用于自动磨饨机进行标准化制样等试样需要例嵌.所选用的搐嵌方法不应改变原始组惘,锹嵌时试样检验面般帼下放置.根据实际筋JHRhi镶帐法（见3.7.2）或树脂镶戢法（见3.73）镶嵌.3.7.2机“tt三3 .7.2.1将试样用螺桂、螺仃固定在合境的麦兵内（见倒2）夹具的硬度应接近于试样的硬度,以减小试样研廨和抛光时对边缘产IHI作用：火JI的成分立与试样类似.避免形成原电池皮
8、应影响腐蚀效果，注：注意使试样。夹具紧密接触,试样冏定时需、心.央紧力ii大可损坏软材料试样4 .7.2.2为*少先光刑或art*附5渗透，可用枚枚材杆M成的*1.完衣,W4*J.VUfcQ停力克材料与试样在,腐蚀过程中不起电解反应.典型的填充材料有薄的史料片、铅或铜,为了减少空隙时抛光剂或腐蚀剂的吸收.还可以在央林前招试样徐上环就树脂层,或将试样浸在熔融的石蜡中使空隙被埴充.H2机械*夹具17.11AM域常用的银倏法是利试样镶嵌在树脂内.因树脂比金期牧.为避免试样边缘磨冏,可以将状择夹在硬度相近的金属块之间或用相同硬度的环状物包用等.也可用保边型树脂,可根据检抬目的不同选界5.2机a2.1经
9、砂纸廨光的试样.可移到袋有尼纶、呢绒或细帆布等的附光机I.极附光,梢光剂可用徵粒的金刚石、氧化铝、魁化铁、软化格领化铁金J喇砂等，类型有衲光悬浮液、喷雾抛光剂抛光讦等.拈光时间2min-5min,拊光后用水洗净并吹干.5.2.2mt*5.2.2.1经粗槌坛后的试样，可移至装有尼龙糊.天鹅缄或其他纤维细匀的纤.绒拗光盘进行精J光.根据试样的硬度，可选用不同粒度的细岫光软讦、喷雾粕光剂、飘化物悬浮液等.注速她光时间和用力,以避免人为造成试样如边角制圆和浮凸。一般推光到试样的磨痕完全除去，表面呈镜面时为止。抛先后用水冲洗,河用无水乙酹洗净吹干,使表面不致由水迹或污物残留.5.2 .2.2精批光操作可
10、选用手工或自动方法.手工招光时将试样均匀地轻压在翻光盘上，沿世的直径方向来回微光，控制绒布湿度，避免对物光质僦产生膨响（湿度太大会产生曳尾，湿度太小会产生挑班），绒布的湿度以将试样从盘上取卜观察时，表面水胺在2$3s内完全蒸发消失为宜。自动撇光设品是将试样固定在夹具上,由夹具带动试样按弼一定轨迹在抛光盘内运动，夹具与抛光盘的作用力、转速、转动方向等可根据需要调加抛光效率较高。5.3 tUm*电解拗光是将金属作阳极插在电解槽中，其表面因电解反应而发生选齐性腐蚀，从而使其表面被拊光的种方法.电解处光的条件是由电压、电流、温度、她光时间来胸定，按YB，T4377的规定执行.5.4 ft*三*化学助光
11、是部化学试剂对试样表面不均匀溶解，逐渐得到光亮表面的结果，但只能使试样表面光滑，不能达到表面平整的要求。对纯金属铁、铝、钢、银等有良好的她光作用，5.5 mMb振动物光是指蟋旋振动系统在工业电源（半波整流后）腑动3使试样在磨盘上圆周运动的同时进行自传，从而达到岫光的目的.常用于去除试样表面的应力或残余变形层，最终获得品质疥衣面.5.6 BBM显微研憾是将显曲切片机上的刀片用研磨头代替制成,显微切片机切冽下来的试样，再经显微研磨机研磨.显微研磨是把磨光和她光的操作合并为步进行.6显傥坦m显示5.7 MM试样柳光后不经处理直接显示显微组织：或者利用物理或化学方法对试样进行特定处理使各件组织结构呈现
12、良好的村度,得以清晰显示.常用方法有光学法、没蚀法、干涉层法.&2光学法用不同组纵对光战不同的反射强度和色彩来区分显示金相显微组织。试样可不经其他处理直接观上的不同阶段，他们发生氧化以及成股的速度不同，干涉结果会呈现各界色彩,常用于有色金属相的签别.6.44 真空IW法在真空室内，用一定的方法（电阻加热方法,还有电子束，激光和电孤等）加热使彼膜材料蒸发或开华，沉积在试样表而凝聚成膜.6.45在真空室内利用气体城光放电产生离子，其中正离子在电场作用卜淡击阴极靶材表面，皴击出的犯材原子及原子团以一定的速度飞向试样灰面沉枳形成薄媵.&4.6将拊光试样加热（500C）形成氯化薄膜,由于组织中各相成分结
13、构不同，形成咫薄不均的氧化膜.白光在叙化腴层间的干涉.呈现不同的色彩,从而鉴别金属组织中的各相.在鉴定高温合金复杂相组成方面有良好的效果.还可以显示有色金屈锌、筷、铜等金属的晶粒位向,铸秩、碳例合金的假析带，对于滋砍、涔氮等化学热处理后渗层如织的显示效果较好.7Biuaiftttit7.1 显微债7.1 金相显微慎常用照明方式有明场、暗场、偏振光、微分干涉衬度（DiC）.7.1.2显澈镜应安装在干燥通风、无灰尘、无振动、无腐蚀气氛的室内，并祝于稳固的桌面和或基座上，最好附有减震装置.7. 1.3为保证检脸的准确性，应按仪器说明书正确操作使用显微镜。7.1 .I根据所衢放大倍数选择物镜及目镜。目
14、镜中如有刻收尺商用测微标尺进行标定，测微标尺按计立要求应进行检定.7.2 显微观察7.2.1股先在低倍下观察试样全短,然后根据检验目的.在不同的放大倍数下检脸,根据研究需要.可采用下列方法观察：a）明场照明用于显微组织的常规观察检股，是股常用的观察方式：b）暗场照明具有较高的衬度反差，用于品界、缺陷和夹杂物等的识别及研究：c）偏娠光照明常用于多相合金中和的歌别，对于显示各向异性材料的组织、夹杂物以及晶界空晶界也很有效，在光路中放入灵敏色片，还可以得到彩色图像：d）微分干涉衬度（DIQ调节楂镜可以产生不同的色彩，提高物象反差，还可以显示试样去面不同位置的高度差别，使图像具有凹凸不平的立体感，7.
15、2.2镜头的选择，视所需放大倍数而定（依照显微镜说明书适当选限），一般为充分利用显微镜物镜的分疥率，有效放大倍数不应大于物i数值孔径（N、A）的100OX,然后需选择合适的“镜与之相配合，以防止假放大。7.2.3光源须调整适宜.所发出的光线需稳定和有足够的强度。调节光源与聚光的位置，使光束恰好能射入垂出照明器进【1的中心.使所得的杉像亮度强加均匀一致.7.24注色片根据物位的种类而定.若为汨色型情头时使川黄绿色浓色片：若为全消色差镜头时,则用黄、绿、曲色谑色片均可。！联别彩色祖织的微细部分，选用滤光片与御要睡别的相的趣色致。8大型的机件或构件,如大型齿轮、轴类、管道等进行组织无损检收时,可直接在工件上选定检脸点进行磨光、抛光、浸蚀等过程.可用便携式金相显微螳或采用在展的方法将需要观察的部位复制出来.带到实验室观察组织.9检监报告宜包括下列内衣：a）材料名称、俾号、规格、批号、编号、热处理T艺以及取样数玳、就位、方向;b）本标准编写；c）使用仪器以及型号：d）组织显示方法以及如果采用浸蚀的方法需要注明采用的浸蚀剂种类：O检测结果：0报告日期以及编号：S）检
