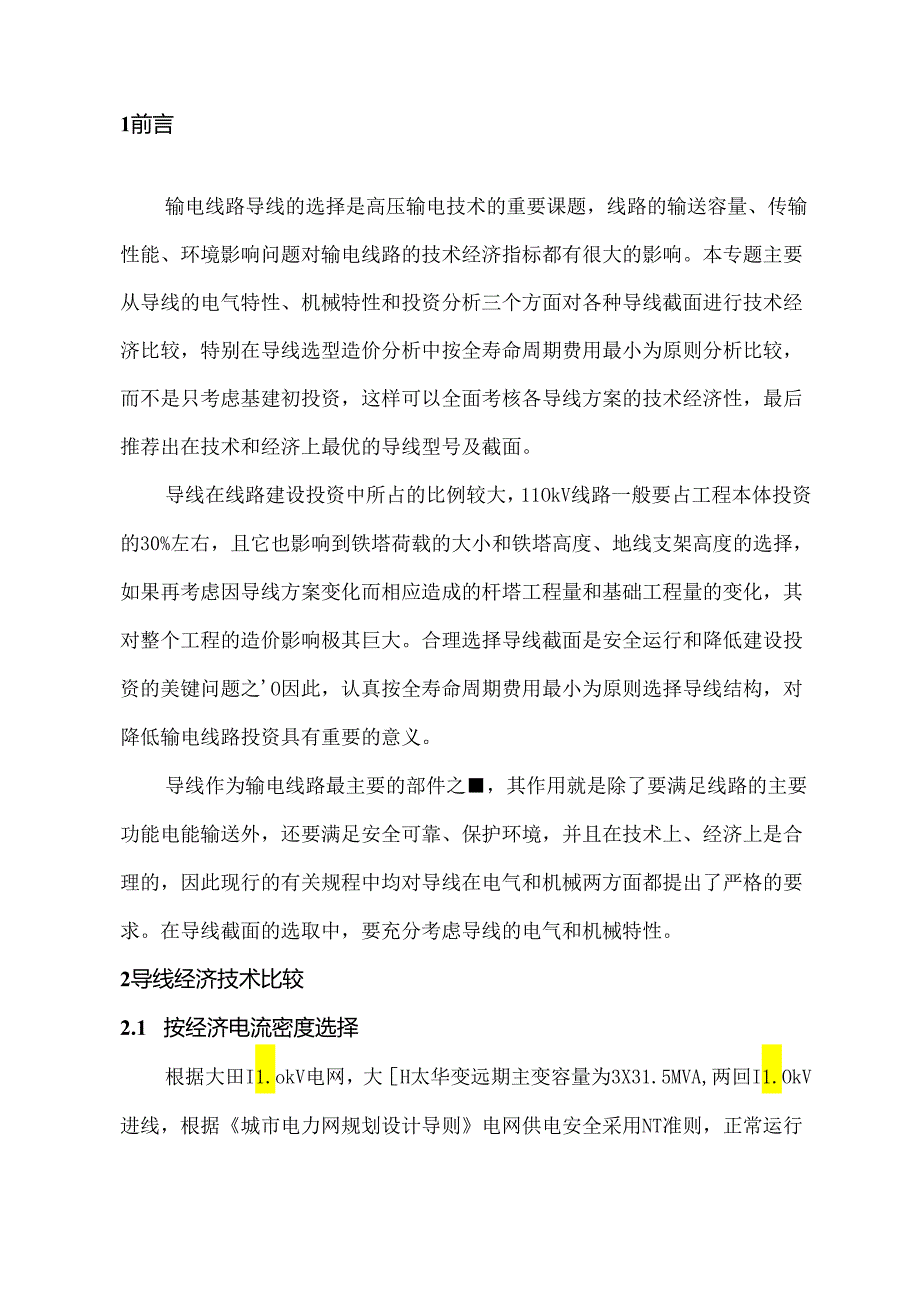

1、1前言3-12导线经济技术比较3-12.1 按经济电流密度选择3-12.2 导线机械物理特性比较3-22.3 导线的载流量及输送容量3-42.4 高温时的孤垂特性3-52.5 极大档距3-62.6 杆塔荷我的影响3-62.7 耐振疲劳性能3-82.8 电阻损耗、泯流和磁滞损耗3-82.9 节能效益3-92.10 导线投资差价3-92.11 导线方案寿命周期费用分析3-103结论3-121前言输电线路导线的选择是高压输电技术的重要课题，线路的输送容量、传输性能、环境影响问题对输电线路的技术经济指标都有很大的影响。本专题主要从导线的电气特性、机械特性和投资分析三个方面对各种导线截面进行技术经济比较
2、，特别在导线选型造价分析中按全寿命周期费用最小为原则分析比较，而不是只考虑基建初投资，这样可以全面考核各导线方案的技术经济性，最后推荐出在技术和经济上最优的导线型号及截面。导线在线路建设投资中所占的比例较大，11OkV线路一般要占工程本体投资的30%左右，且它也影响到铁塔荷载的大小和铁塔高度、地线支架高度的选择，如果再考虑因导线方案变化而相应造成的杆塔工程量和基础工程量的变化，其对整个工程的造价影响极其巨大。合理选择导线截面是安全运行和降低建设投资的美键问题之O因此，认真按全寿命周期费用最小为原则选择导线结构，对降低输电线路投资具有重要的意义。导线作为输电线路最主要的部件之，其作用就是除了要满
3、足线路的主要功能电能输送外，还要满足安全可靠、保护环境，并且在技术上、经济上是合理的，因此现行的有关规程中均对导线在电气和机械两方面都提出了严格的要求。在导线截面的选取中，要充分考虑导线的电气和机械特性。2导线经济技术比较2.1 按经济电流密度选择根据大田I1.okV电网，大H太华变远期主变容量为3X31.5MVA,两回I1.OkV进线，根据城市电力网规划设计导则电网供电安全采用NT准则，正常运行状态，主变最高负载率(2台主变，取67%)要求每回线路输送电流为222A,按现行规范中的经济电流密度(计算取经济电流密度J=1.15A1三2)选择导线截面:S=厂Py3JUcos式中：S一一导线截面(
4、m11;P送电容量(kW)：Ue一一线路额定电压(kV)；J一-经济电流密度(A/mnO；COSb功率因数经计算满足经济输送的导线截面193mnr即可。综合考虑到电网规划及发展趋势，主变过载率往往1.0,最高为1.3,导线截面选择24Omnr系列相对合适。2.2 导线机械物理特性比较在满足导线输送总截面的前提下，并充分考虑当今电网发展趋势适当预留裕度，据咨询厂家和查找资料,，本设计方案选择了三种截面积在240m11左右的导线线型进行对比论证：稀土钢芯铝绞线：1.GJX-24030(GB1.179-83)其特点：钢芯铝绞线是在输电线路中采用最广泛的线型，其制造、施工、运行等均有大量的成熟经验。稀
5、土钢芯铝绞线是在原钢芯铝绞线基础上加上少量稀土元素，在力学和结构参数、机电特性方面与同型号的钢芯铝绞线相当，故不必新设计杆塔、缩小使用档距：价格则与同型号的钢芯铝绞线“等长同价”，实验证明，稀土铝导线比钢芯铝导线的电阻降低约2.5%,抗拉强度提高1.%-3%,耐腐蚀性能提高20%以上，总工程造价基本不增加。当前已在架空线路中普遍使用。铝包钢芯铝绞线：J1./1.B20A-240/30(QXHA002-2000)由于在高强钢丝外包覆一层较厚的铝层，因而基本上不用担心钢芯锈蚀的问题，同时与外层铝绞线接触的是同样的铝材，避免了锌、铝之间的电耦腐蚀和缝隙腐蚀，大大地延长了导线的寿命。包覆的铝使导线的电
6、阻有所降低，线损有所减少。尽管铝包钢丝的单价高于倭锌钢丝的价格，单位重量的铝包钢芯铝绞线的价格高于钢芯铝绞线的价格，因电阻下降、线损减少，在全寿命周期内可带来一定的经济效益。铝合金绞线：1.H1.J-240(GB9392-88)其特点：1)铝合金纹线比钢芯铝绞线的拉重比大，因而其弧垂性能好，nJ减小线路杆塔使用高度，降低杆塔耗钢量。2)铝合金纹线超负荷愉送电流的能力比钢芯铝绞线强，有资料表明，铝合金单丝在100C经历500小时，抗拉强度损失下降不到5%；3)对大气腐蚀具有抵抗能力，且避免了铝股线与钢线的电化等腐蚀,特别在污秽严重地区，其突出的抗腐蚀能力，能够加长导线的运行使用寿命。4)铝合金的
7、布氏硬度约为85,是铝线的2倍左右，但重量比钢芯铝绞线轻，可减少施放过程中导线表面的擦伤、磨损，特别适用于山区树木较多线路；对压缩型接续不易产生导线的鼓包或灯笼现象。铝合金绞线的单丝材质是均匀的，接头简单，导线截面上应力分布均匀，温度变化时单线的应力变化范圉小。5)在相同导线截面时，虽然铝合金钱线的直流电阻比钢芯铝绞线高约15%o但由于钢芯铝绞线要产生磁滞及涡流损失，所以铝合金绞线总的电能损失较少，并且铝合金纹线长期在工作温度卜使用，有资料表明其电阻率可下降2%至5乐电损逐步有所减少。表1三种导线的技术参数表城型号项目输土钢芯铝线线附包制芯悟纹纹铝合金绞线1.GJX-240/30J1.12OA
8、-24O3O1.HJ-240股数X直径(mm)钢7X2.407X2.40铝(铝合金)243.60243.6019X4.01截面(mm2)铝截面244.29214.29239.96钢截面31.6731.670总械面275.96275.96239.96立径OnB)21.6021.6020.05弹性系数(N/mm2)730006900056000讯度线膨胀系数e)19.60E-620.60E623.OOE6计算里f1.t(kgkm)922.20883.70659.60计算抗断力(kW75.6277.0967.0220CH流电阳(Qk三)0.11810.11310.13917以大使用应力(N/m:)1
9、04.10106.15106.13新践系数0.950.950.95安全系数2.52.52.5平均运行应力(N/m:)65.0666.3466.33单价(元/吨)IWOO1600021000注：导线单价系2009年7月咨询多个厂家得来.2. 3导线的骤流量及输送容量按照电力行业标准Q/GDW/179-20081110-750kV架空送电线路设计技术规程新规范条文,本设计方案3种参选导线分别计算了+70C和+80两种允许温度卜的载流量及输送容量，其中环境温度25七，导体表面吸热系数s=0.85,辐射散热系数或黑度系数0.4,集肤效应系数为0.0025,风速取0.5ms,日照强度qs(取100Oq/
10、m2)。计算结果见卜.表。表2导线载流量及输送容量表战型号项目稀土铜芯铝纹践铝包钢芯铝统统铝合金绞跷1.GJX-240/30J1./1.B20A-240/30IHJ-240+70C线温时找液fiUA)585.92598.73530.43输送容UMYA)I1.1.114101+80C线温时载流量（八）652.72667.02590.38输送容量(MVA)124127112从表可知，3种参选导线在+70和+80两种允许温度下的载流量及输送容量均能满足系统要求，并留有裕度。2.4高温时的弧垂特性根据导线主要特性参数，经计算I.GJX-240/30和J1.I.B20-24030导线在档距0100Om均
11、由年平控制。1.1.1.1J-240导线在档距718m均由年平控制，大于718m由大风控制。弧垂特征如下表。表3高温时的弧垂特征(1.,为代表档即)表导Hi型号、项目稀土钢芯铝跤线铝包钢芯铝税线铝合金线线1.GJX-240/30J1./1.B20A-240/30UhJ-240高温33006.65(10O,0)6.36(95.63%,-0.29)5.70(85.71%,-0.95)MC孤340011.21(100%,0)10.69(95.36%,-0.52)9.51(84.83%,1.70)垂(m)350016.98(100%.0)16.14(95.05%,0.84)14.27(84.40%,-
12、2.71)1.=60023.99(100%,0)22.74(94.79%,-1.25)19.99(83.33%,-4.00)注：括号内数据为以1.GJX240/30导线的弧率为100Wr的百分数及差（ft.从表数据可知，1.HJ-240导线弧垂特性最好，在不同档距时，弧垂为1.GJX-240/30的85%左右；J1./1.B20A-240/30次之95%左右：1.GJX-240/30则最差。依次推算在杆塔使用档距越大,采用1.HJ-240导线弧垂特性优势越明显,相同使用档距，采用1.1M-210导线杆塔呼高亦可相应降低（加权平均估值为2m）,塔重减少技术经济估算时取6.从另一方面讲，在采用相同
13、呼高杆塔时，由于导线弧垂相对减少15斩间接提高了杆塔使用高度,对树木的安全净空距离加大，风偏距离控制范围将减小，这样来可以大大减少树木砍伐量，实现资源节约，环境友好的设计理念。1.1 5极大档距在线路设计中的一般档距上，导线在最低点的应力为破坏应力的40%时，皆能保持悬挂点应力不超过破坏应力的44%,由此得出该导线的使用的极大档距。表4极大档距UI=O.8871365。/丫?导规型号1.GJX-240/30J1.1.B20A-24030UIJ-240极大档距（）1112M361196由表4可知，1.HHJ-240导线的极大档距比1.GJX-240/30增加，多84m。2.6 杆塔荷载的影响表5
14、导线对杆塔荷载的影响表导线型号1.G.JX-240/30J1.1.B20-24030U1.J-210水平荷载（风乐）oooo93%垂直荷载（自里）oo95.83%84%双向张力（张力）10O101.94%89%从表可知,水平荷载J1./1.B20A-240/30和1.GJX-240/30一致，1.HJ-240最小。垂直荷载1.H1.1.J-240为1.GJX-240/30的84%左右：J1./1.B20A-240/30次之95%左右；1.GJX-240/30则最差。纵向张力则相差较大，1.HJ-240为1.GJX-240/30的89%左右；J1./1.B20A240/30和1.GJX-240/30相差不大。综上所述，对于同一使用条件的塔型，采用1.H1J-240导线相对1.GJX-240/30,由于导线外径更小，重量轻和计算拉断力小，对杆塔荷载将减少，杆塔构件可以优化，相应杆塔的塔重也可减少，相应基础的混凝土用量及土方开挖量减少，降低工程造价,臧少对环境影响。对于耐张塔来说，有三个方面的因素引起塔重变化：1）因导线纵向张力减小1序，耐张塔塔重将有所减少。根据承力塔塔重估算公式：N=K*V+A（式中曲为塔重，K为常数，M为总弯矩，A为支撑自身荷载所需的塔重，约占总塔重的20%25Y）,在纵向张力减小11刈寸，可以估算出承力塔塔重相应减少约3.
