《金属腐蚀研究.docx》由会员分享，可在线阅读，更多相关《金属腐蚀研究.docx（3页珍藏版）》请在第壹文秘上搜索。
1、金属腐蚀的的方法、试验标准一.金属腐蚀的方法1 .化学浸泡试验把金属材料制成特定外形和尺寸的试片，在选定的介质中浸泡肯定时间。取出后，通过称重、表观检查、测量蚀孔深度、考察力学性能或分析溶液成分等方法，评定金属材料的腐蚀行为。这种试验又称挂片试验。依据试片与溶液的相对位置，分为全浸试验、半浸试验和间浸试验三种（图1）。对埋置钢管进行外加电流的阴极保护示意图2 .全浸试验试片完全浸入溶液。此法操作简便，重现性好。在试验室试验时，可以严格掌握各种影响因素（如充气状态、温度和流速等），可作模拟试验和加速试验。试验时悬挂于溶液中不同深度的孤立小试片的腐蚀效应与延长于不同深度的长尺度试片的腐蚀效应是不同
2、的，由于后者由于充气差异而形成宏观腐蚀电池效应。在自然水（海水或淡水）中的全浸试验是把试片安装在框架中,集装于吊笼内（图2）,浸入相同深度的水中。试片彼此之间绝缘，并与框架绝缘。试片主平面应平行于水流方向，互不遮挡。3 .半浸试验又称水线腐蚀试验。试片的一部分浸入溶液，而且使试片的尺寸（尤其是液面上下的面积比）保持恒定，使气相和液相交界的“水线”长期保持在试片表面的固定位置上，在“水线”四周可以观看到严峻局部腐蚀。自然水中的半浸试验往往把装有试片的框架固定在浮筒或浮筏上。4 .盐雾试验这是一种用喷雾加速腐蚀的试验。在特制的盐雾箱中（图4）将饱和空气的盐水溶液连续或间断地以雾状喷出，盐雾沉降在试
3、样上，形成极薄的液膜，由于不断有新的盐雾落到试样上而加速了试样的腐蚀过程。试样支承或悬挂的位置应使试样的主要表面与垂直面成1530角，或与雾流主方向平行。试样的位置还应使盐雾能自由沉降到全部试样上，并使在一个试样上分散的液滴不会再落到其他试样上。溶液一般含氯化钠0.520%；常用的含氯化钠46%,PH为6.57.2（35C）,即所谓中性盐雾试验溶液。在这种溶液中加入冰醋酸0.10.3%,pH达到3.13.3,即成为醋酸盐雾试验溶液。如再加入CUCI22H200.26gL,即成为铜加速的醋酸盐雾试验溶液。盐雾试验主要用于产品质量检验和分类评级。5 .大气暴露试验了解金属和非金属材料以及涂料和电镀

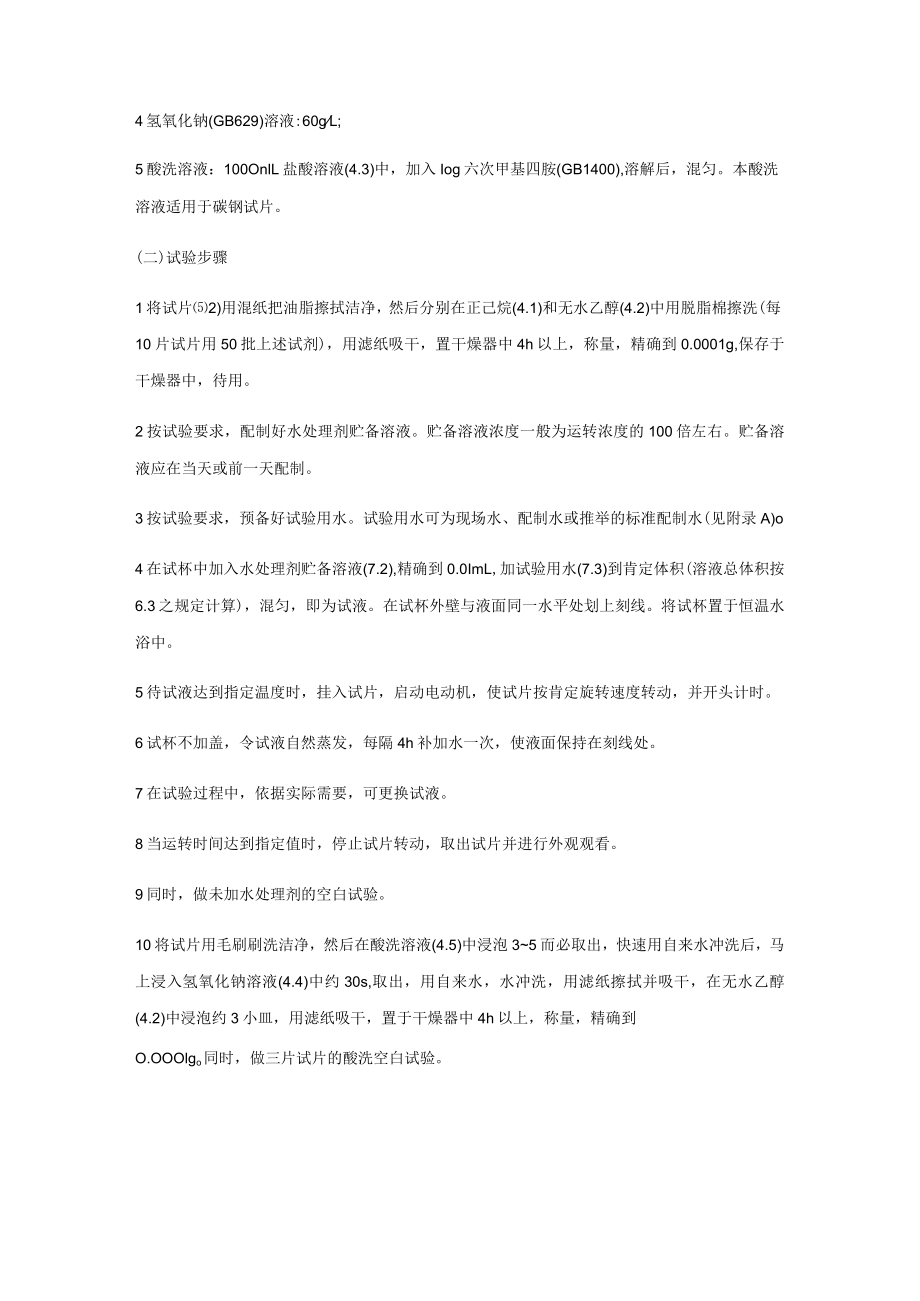

4、层抗大气腐蚀性能的试验。主要试验设施是大气曝晒架（图5）,试片平面朝南,在海岸暴露时往往面对海洋。试片与垂直面成3045角，大尺寸试片有时也垂直悬挂。-一般通过称重、表面观看检查、力学性能分析等确定试验结果。二.金属腐蚀的试验的标准和试验步骤（一）水处理剂缓蚀性能的测定的标准和步骤试剂和溶液的标准试验测定方法中，除特别规定外，应使用分析纯试剂和蒸储水或同等纯度的水。1正己烷；3盐酸(GB622)溶液：1+3溶液;4氢氧化钠(GB629)溶液:60gL;5酸洗溶液：100OnlL盐酸溶液(4.3)中，加入Iog六次甲基四胺(GB1400),溶解后，混匀。本酸洗溶液适用于碳钢试片。(二)试验步骤1
5、将试片2)用混纸把油脂擦拭洁净，然后分别在正己烷(4.1)和无水乙醇(4.2)中用脱脂棉擦洗(每10片试片用50批上述试剂)，用滤纸吸干，置干燥器中4h以上，称量，精确到0.0001g,保存于干燥器中，待用。2按试验要求，配制好水处理剂贮备溶液。贮备溶液浓度一般为运转浓度的100倍左右。贮备溶液应在当天或前一天配制。3按试验要求，预备好试验用水。试验用水可为现场水、配制水或推举的标准配制水(见附录A)o4在试杯中加入水处理剂贮备溶液(7.2),精确到0.0ImL,加试验用水(7.3)到肯定体积(溶液总体积按6.3之规定计算)，混匀，即为试液。在试杯外壁与液面同一水平处划上刻线。将试杯置于恒温水
6、浴中。5待试液达到指定温度时，挂入试片，启动电动机，使试片按肯定旋转速度转动，并开头计时。6试杯不加盖，令试液自然蒸发，每隔4h补加水一次，使液面保持在刻线处。7在试验过程中，依据实际需要，可更换试液。8当运转时间达到指定值时，停止试片转动，取出试片并进行外观观看。9同时，做未加水处理剂的空白试验。10将试片用毛刷刷洗洁净，然后在酸洗溶液(4.5)中浸泡35而必取出，快速用自来水冲洗后，马上浸入氢氧化钠溶液(4.4)中约30s,取出，用自来水，水冲洗，用滤纸擦拭并吸干，在无水乙醇(4.2)中浸泡约3小皿，用滤纸吸干，置于干燥器中4h以上，称量，精确到O.OOOlgo同时，做三片试片的酸洗空白试验。
