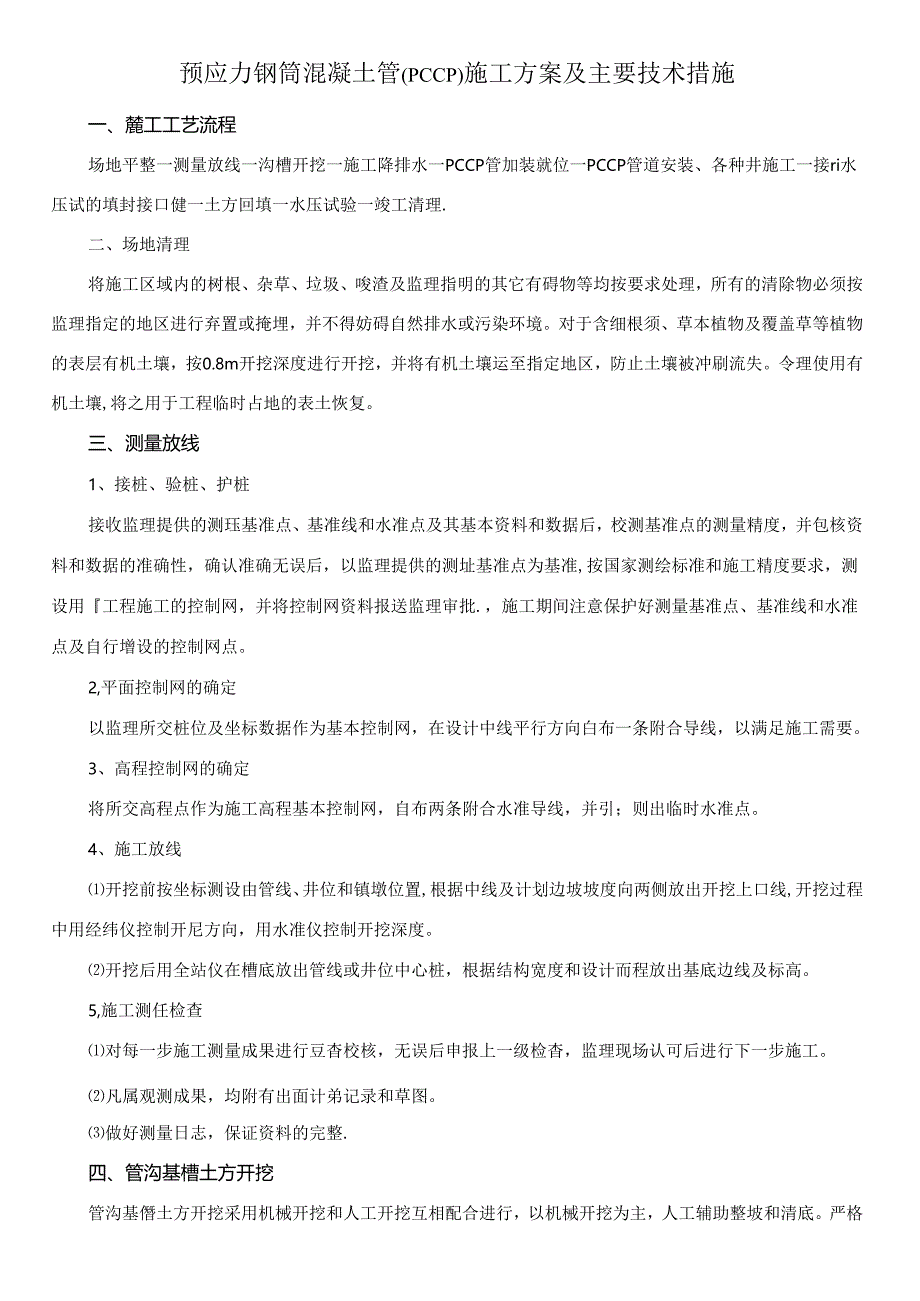

1、预应力钢筒混凝土管(PCCP)施工方案及主要技术措施一、麓工工艺流程场地平整一测量放线一沟槽开挖一施工降排水一PCCP管加装就位一PCCP管道安装、各种井施工一接ri水压试的填封接口健一土方回填一水压试验一竣工清理.二、场地清理将施工区域内的树根、杂草、垃圾、唆渣及监理指明的其它有碍物等均按要求处理，所有的清除物必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。令理使用有机土壤,将之用于工程临时占地的表土恢复。三、测量放线1、接桩、验桩、护桩接收监理提供
2、的测珏基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并包核资料和数据的准确性，确认准确无误后，以监理提供的测址基准点为基准,按国家测绘标准和施工精度要求，测设用工程施工的控制网，并将控制网资料报送监理审批.，施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。2,平面控制网的确定以监理所交桩位及坐标数据作为基本控制网，在设计中线平行方向白布一条附合导线，以满足施工需要。3、高程控制网的确定将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引；则出临时水准点。4、施工放线开挖前按坐标测设由管线、井位和镇墩位置,根据中线及计划边坡坡度向两侧放出开挖上口线
3、,开挖过程中用经纬仪控制开尼方向，用水准仪控制开挖深度。开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计而程放出基底边线及标高。5,施工测任检查对每一步施工测量成果进行豆杳校核，无误后申报上一级检杳，监理现场认可后进行下一步施工。凡属观测成果，均附有出面计弟记录和草图。做好测量日志，保证资料的完整.四、管沟基槽土方开挖管沟基僭土方开挖采用机械开挖和人工开挖互相配合进行，以机械开挖为主，人工辅助整坡和清底。严格按照设计要求进行开挖，沟宽应有足缈的空间安设管座及便于操作和回填作业，承插口接合处沟槽宽度应适当加宽。开挖过程中用经纬仪监控中线位理，用水准仪随时监测槽底高程，避免超挖或欠挖，
4、并保证设计基槽底部的尺寸。为防止扰动槽底原状土层，机械开挖在槽底留20cm保护层由人工挖除，开挖的土方除现场备土回填外，均用自卸汽车运至监理指定弃土场。挖至槽底标高后，约请监理、设计等部门验槽，检查合格后方可进行卜.道工序施工。五、施工降排水由于本工程中部分地段地下水位埋深较浅,因此作好降排水工作非常重要。对于水员较小、对施工影响不大的部位，可直接采用明沟排水方式,人工在基坑两侧挖排水沟和集水坑，集水坑每隔30米设一个，每个集水坑内设2台3”泥浆泵进行抽排降水.对于水量较大、时施工影晌大的部位,采用在管道两侧进行管井降水,沿管道方向每10米设直径50Cm的深井一个,井内下无砂管灌水，用3”泥浆
5、系抽水，以保证干槽施工的条件.管道未具备抗浮条件时，严禁沟槽内枳水，防止发生浮管现缴。施工排水终止后，立即用砂砾料或碎石城实降水井点所留的孔洞。六、PCCP管道运、存放及现场检验1、PCCP管道装卸装卸PCCP管道的起重机必须具有一定的强度，严禁超负荷或在不桎定的工况卜进行起吊装卸，管子起吊采用兜身吊带或专用的起吊工具，严禁采用穿心吊，起吊索具用柔性材料包褰，避免碰损管子。装卸过程始终保持轻装轻放的原则，严禁溜放或用推土机、叉车等直接碰撞和推拉管子，不得抛、摔、滚、抱。管子起吊时，管中不得有人，管下不准有人逗留。2、PCCP管道装车运输管子在装车运输时采取必需的防止震动、碰撞、滑移措施,在车上
6、设置支座或在枕木上固定木楔以稔定管子，并与车厢绑扎牢稔，避免出现超高、超宽、超重等情况.另外在运输管子时，对管子的承插口要进行妥善的包扎保护，管子上面或里面禁止装运其它物品.3、PCCp管现场存放PCCP管只能单层存放，不允许堆放。长期（一月以上）存放时，必须采取适当的养护措施。存放时保持出厂横立轴的正确搂放位置，不得随意变换位置。4,PCCP管现场检验到达现场的PCCP管必须附有出厂证明节，凡标志技术条件不明、技术指标不符合标准规定或设计要求的管子不得使用.证书至少包括如下资料：交付前钢材及钢丝的实验结果：用于管道生产的水泥及骨料的实验结果：每一钢筒试样检测结果；管芯混凝土及保护层砂浆试验结
7、果：成品管三边承载试验及静水压力试验报告：配件的焊接检测结果和砂浆、环氧树脂涂层或防腐涂层的证明材料。管子在安装前必须逐根进行外观检查：检查PCCP管尺寸公差，如椭圆度、断面垂直度、直径公差和保护层公差，符合现行国家痂量验收标准规定：检查承插口仃无碰损、外保护层有无脱落等.发现裂缝、保护以脱落、空鼓、接口掉角等缺陷在规范允许范围内，使用前必须修补并经鉴定合格后，方可使用。PCCP管安装采用的橡胶密封圈材历必须符合JC625T996的规定.橡胶圈形状为“0”形.使用前必须逐个枪行，表面不得有气孔、裂武皮、平面扭曲、肉眼可见的杂质及有碍使用和影响密封效果的缺陷。生产PCCP管厂家必须提供橡胶圈满足
8、规范要求的质量合格报告及对应用水无击的证明书。规范规定公称直径大于MOOnInPCCP管允许使用有接头的密封圈，但接头的性能不得低于母材的性能标准,现场抽取战的数量进行接头强度试验。七、16层Jt工管道垫层要承受来自管道、水及覆盖层等的各种外部荷载，同时也使得各种软硬不致的基底反力趋于均匀，垫层的承载能力对于管道的安全有着重要的影响。垫层施工前必须对原状地基进行取样或做轩探试验,必要时在请示设计后对基底换填砂粒料，以保证基底的承载能力和均匀性.基底情况经监理验收后方可进行垫U的施工。用于填筑垫旧的石屑粒径控制在5I5mm之间，不含有草根、土块和其它杂物“填筑石屑垫乂采用冲击夯细致分层振动夯实，
9、控制每层厚度不超过25cm,根据设计石屑垫乂形状，超填出一定的离度，待下管后利用管自身重量下压成设计断面。八、PCCP管的吊装就位及安装1、PCcP管施工原则PCCP管在坡度较大的斜坡区域安装时，按照由下至上的方向施工，先安装坡底管道，顺序向上安装坡顶管道，注意将管道的承口朝上，以便于施工。根据标段内的管道沿级地形的坡度起伏，施工时进行分段分区开设多个工作面,同时进行各段管道安装。现场对PCCP管逐根进行承插口配管量测，按长短轴对正方式进行安装。严禁将管子向沟底自由滚放，采用机具下管尽量减少沟槽上机械的移动和管子在管沟基槽内的多次搬运移动。吊车下管时注意吊车站位位置沟槽边坡的稳定。2,PCCP
10、管吊装就位PCCP管的吊装就位根据管径、周边地形、交通状况及沟槽的深度、工期要求等条件综合考虑，选择施工方法。由于本工程工期紧张，所以只要施工现场具备吊车站位的条件,就采用吊车吊装就位，本工程中选用80t吊车站位于沟边,用两组导链和钢丝绳将管了吊至沟槽内，用手扳葫芦配合吊车,对管子进行上下、左右微动，通过下部垫层、三角枕木和垫板使管子就位。该种施工方法速度较快且安全性高，但对场地情况要求高，同时费用较高.采用龙门台车吊装就位，首先在沟槽内铺设钢物，位于钢轨上的台车用慢速卷扬机进行牵引行走，台车内用两组导链和钢丝傩将管道吊起，注意保护管道的边角位理，避免在行走过程中与台车立柱发生碰推，造成管道损
11、坏。下坡位置施工时在坡顶用卷扬机控制台车的下行速度，台车车轮与钢轨之间用锁轨器锁定，防止在下坡时台车发生倾随。台车行走至管道安装位罚,后，用手扳机芦和垫板配合台车上下、左右微动安装将管子安装就位。该种方法费用较低，容易掌握，对场地的适应能力强，但要保证足够的沟槽宽度以利于铺设轨道，并施工速度较慢。3、管道及接头的清理、润滑安装前先清扫管子内部，消除插口和承口圈上的全部灰尘、泥土及异物。胺圈套入插口凹槽之前先分别在插口圈外表面、承口圈的整个内表面和胶圈上涂抹润滑剂,胶圈滑入插口槽后，在胶圈及插口环之间插入根光滑的杆（或用螺丝刀）,将该杆绕接口圆二周（二个方向各周），使胶圈紧紧地绕在插口上，形成个
12、非常好的密封面,然后再在胶圈上薄薄地涂上层润滑油。所使用的润滑剂必须是植物性的或经厂家同意的替代型润滑剂而不能使用油基洵滑剂，因油基涧滑剂会损害橡胶圈，故而不能使用.4,管子对口管道安装时，将刚吊下的管子的插口与已安装好的管子的承口对中，使插口正对承口。采用手扳甑芦外拉法将刚吊下的管子的插口缓悭而平稔地滑入前一根已安装的管子的承口内就位，管门连接时作业人员事先进入管内，往两管之间塞入挡块，控制两管之间的安装间隙在2030e之间，同时也避免承插口环发生碰撞.特别注意管子顺直对口时使插口端和承口端保持平行，并使恻周间隙大致相等，以期准确就位。注意勿让泥土污物落到己涂涧滑剂的插口圈上。管子对接后时检
13、查胶图位置,检查时，用一自制的柔性蹲钩插入插口凸台与承口表面之间，并绕接转一圈，以确保在接口整个一圈都能触到胶圈，如果接口完好，就可拿掉档块，揩管子拉拢到位。如果在某一部位触不到胶圈，就要拉开接口，仔细检杳胶圈有无切口、凹穴或其他损伤。如有问题,必须重换一只胶圈，并重新连接。每节PeCP管安装完成后，细致进行管道位置和高程的校验，确保安装质量。5、接口打压本工程中所用PCCP管其承插口采用双胶圈密封，管了对口完成后对每一处接口做水压试验。在插口的两道密封圈中间预留IOn1.m螺孔作试验接口，试水时拧下螺栓，将水压试水机与之连接，注水加压。为防止管了在接口水压试验时产生位移，在相邻两管间用拉具拉
14、紧。接口的试验压力值，根据相大规范规定，取0.9MPa,恒压5分钟，检查接口无渗漏即合格.6,接口外部灌浆为保护外捺的钢承插口不受腐蚀，需要在管接口外侧进行灌浆或人工抹浆。具体作法如下：在接口的外储安一层麻布、塑料编织带或油毡纸（1520cm宽）作模，并用细铁丝符两侧扎紧，上面留有潴浆口，在接口间隙内放一根铁丝，以备灌浆时来回牵动，以使砂浆密实。用1:1.52的水泥砂浆调制成流态状，将砂浆灌满绕接口一-圈的灌浆带，来回牵动铁丝使砂浆从另一（W目出，再用干硬性混合物抹平濯浆带顶部的敞口，保证管底接口密实。第一次仅浇灌至灌浆带底部1/3处，就进行回填，以便对整条灌浆带灌满砂浆时起支撑作用。7、接口
15、内部填缝接口内凹槽用1：1.52的水泥砂浆进行勾缝并抹平管接口内表面，使之与管内壁平齐。8、过渡件连接阀门、排气阀或钢管等为法兰接口时.，过渡件与其连接端必须采用相应的法兰接口，其法兰螺栓孔位置及直径必须与连接端的法兰一致,其中垫片或垫圈位置必须正确，拧紧时按对称位置相间进行，防止拧案过程中产生的轴向拉力导致两端管道拉裂或接口拉脱，连接不同材质的管材采用承插式接口时，过渡件与其连接端必须采用相应的承插式接口，其承口内径或插口外径及宓封圈规格等必须符合连接端承11和插口的要求.9,镇墩在压力管道方向改变处、横截面面积改变处或管路终端会产生推力，如果不对我进行充分限制，则可能导致接口拉开,为防止接
16、口拉开，则需对这些部位加设镇墩，这样增加/接口图和土壤之间的接触面积，提高了摩擦力从而防止接口的移动而造成渗漏.十.质沟槽镇城范围如土质较软，经设计同意可在镇墩及上下游各二节管范围内换填砂砾料，换填厚度与地基荷载相适应。镇墩混凝土浇筑在开挖断面内满填混凝上，不允许支模浇筑。土质沟槽镇墩后背必须为原状上，井保证银城和上体紧密接触，钝墩与管道间做沉降S1.,内辇20mm浸油木板。需利用被动土压力的镇墩受力IW的槽壁不得超挖，如超挖用同标号混凝土回填。10、水压试验管道安装后，为保证管网系统的可靠性，根据管线长度进行全线或分段水压试验。试验前管道土方回填高程必须达到胸腔以上,管线的镇墩与锚固结构等达到设计强度要求，接缝水泥砂浆强度不小于5Nm
