《【干货】混凝土裂缝修补方法总结.docx》由会员分享，可在线阅读，更多相关《【干货】混凝土裂缝修补方法总结.docx（3页珍藏版）》请在第壹文秘上搜索。

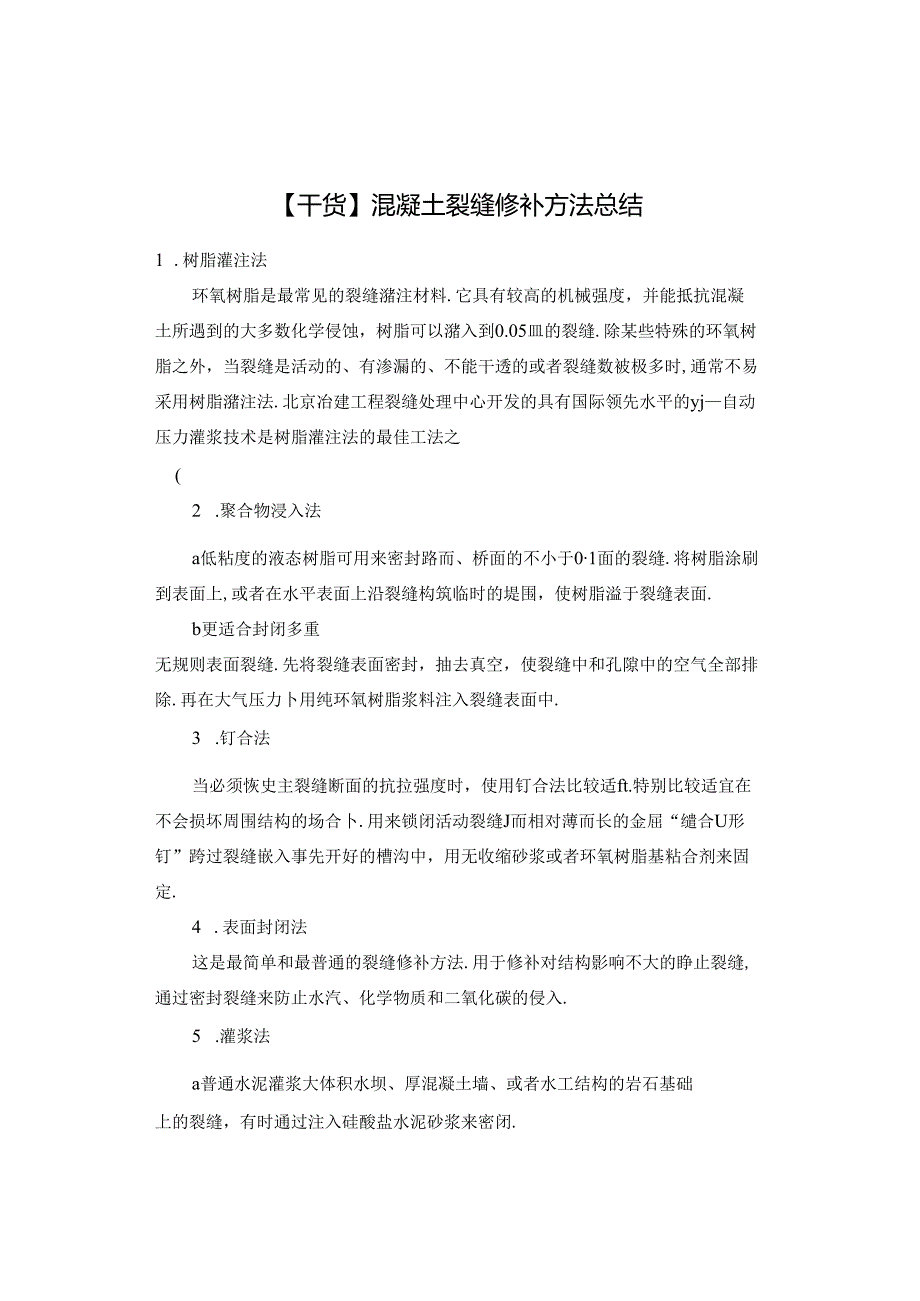

1、【干货】混凝土裂缝修补方法总结1 .树脂灌注法环氧树脂是最常见的裂缝潴注材料.它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以潴入到0.05皿的裂缝.除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数被极多时,通常不易采用树脂潴注法.北京冶建工程裂缝处理中心开发的具有国际领先水平的yj自动压力灌浆技术是树脂灌注法的最佳工法之(2 .聚合物浸入法a低粘度的液态树脂可用来密封路而、桥面的不小于01面的裂缝.将树脂涂刷到表面上,或者在水平表面上沿裂缝构筑临时的堤围，使树脂溢于裂缝表面.b更适合封闭多重无规则表面裂缝.先将裂缝表面密封，抽去真空，使裂缝中和孔隙

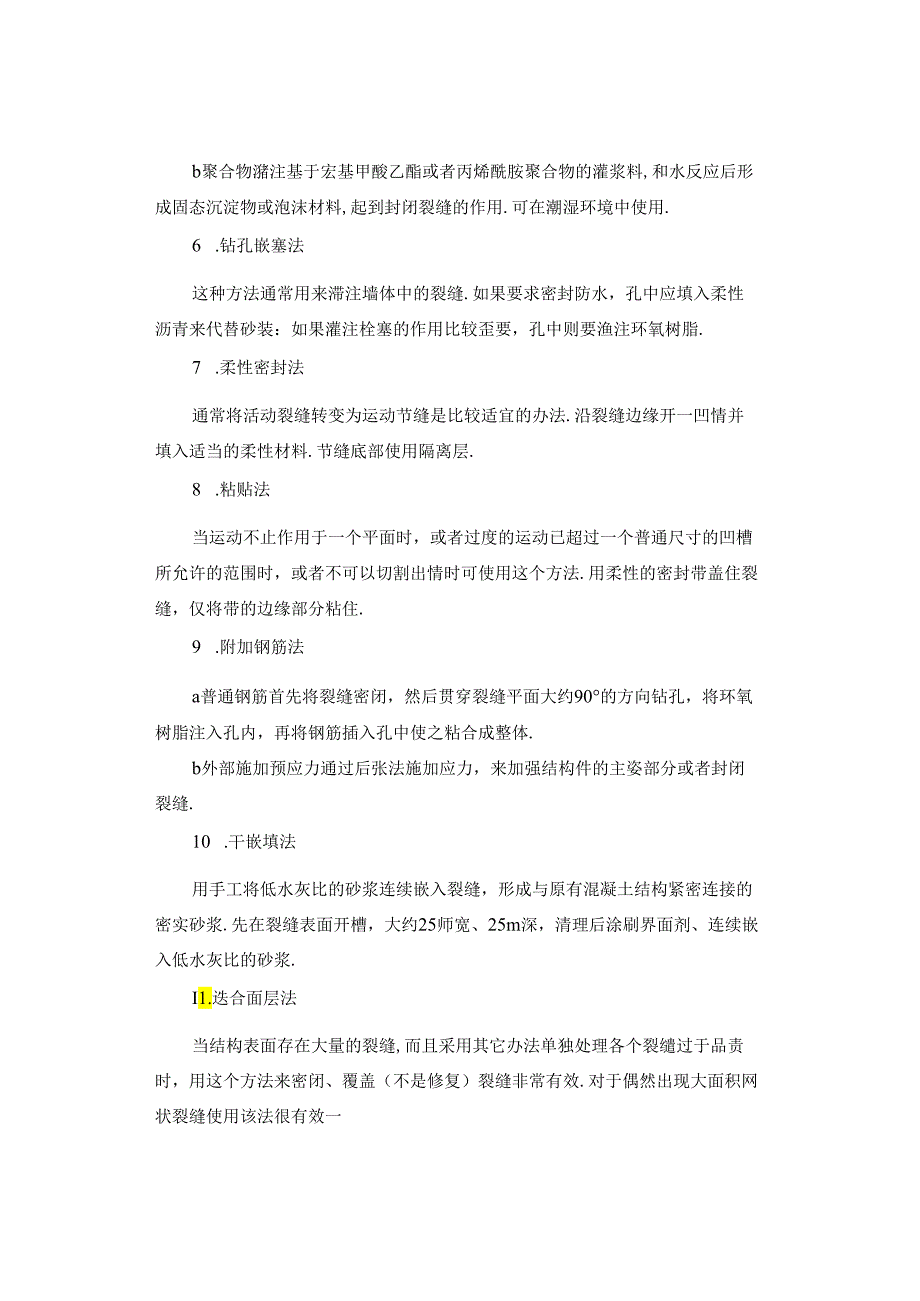

2、中的空气全部排除.再在大气压力卜用纯环氧树脂浆料注入裂缝表面中.3 .钉合法当必须恢史主裂缝断面的抗拉强度时，使用钉合法比较适ft.特别比较适宜在不会损坏周围结构的场合卜.用来锁闭活动裂缝J而相对薄而长的金屈“缱合U形钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定.4 .表面封闭法这是最简单和最普通的裂缝修补方法.用于修补对结构影响不大的睁止裂缝,通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入.5 .灌浆法a普通水泥灌浆大体积水坝、厚混凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭.b聚合物潴注基于宏基甲酸乙酯或者丙烯酰胺聚合物的灌浆料,和
3、水反应后形成固态沉淀物或泡沫材料,起到封闭裂缝的作用.可在潮湿环境中使用.6 .钻孔嵌塞法这种方法通常用来滞注墙体中的裂缝.如果要求密封防水，孔中应填入柔性沥青来代替砂装：如果灌注栓塞的作用比较歪要，孔中则要渔注环氧树脂.7 .柔性密封法通常将活动裂缝转变为运动节缝是比较适宜的办法.沿裂缝边缘开一凹情并填入适当的柔性材料.节缝底部使用隔离层.8 .粘贴法当运动不止作用于一个平面时，或者过度的运动已超过一个普通尺寸的凹槽所允许的范围时，或者不可以切割出情时可使用这个方法.用柔性的密封带盖住裂缝，仅将带的边缘部分粘住.9 .附加钢筋法a普通钢筋首先将裂缝密闭，然后贯穿裂缝平面大约90的方向钻孔，将

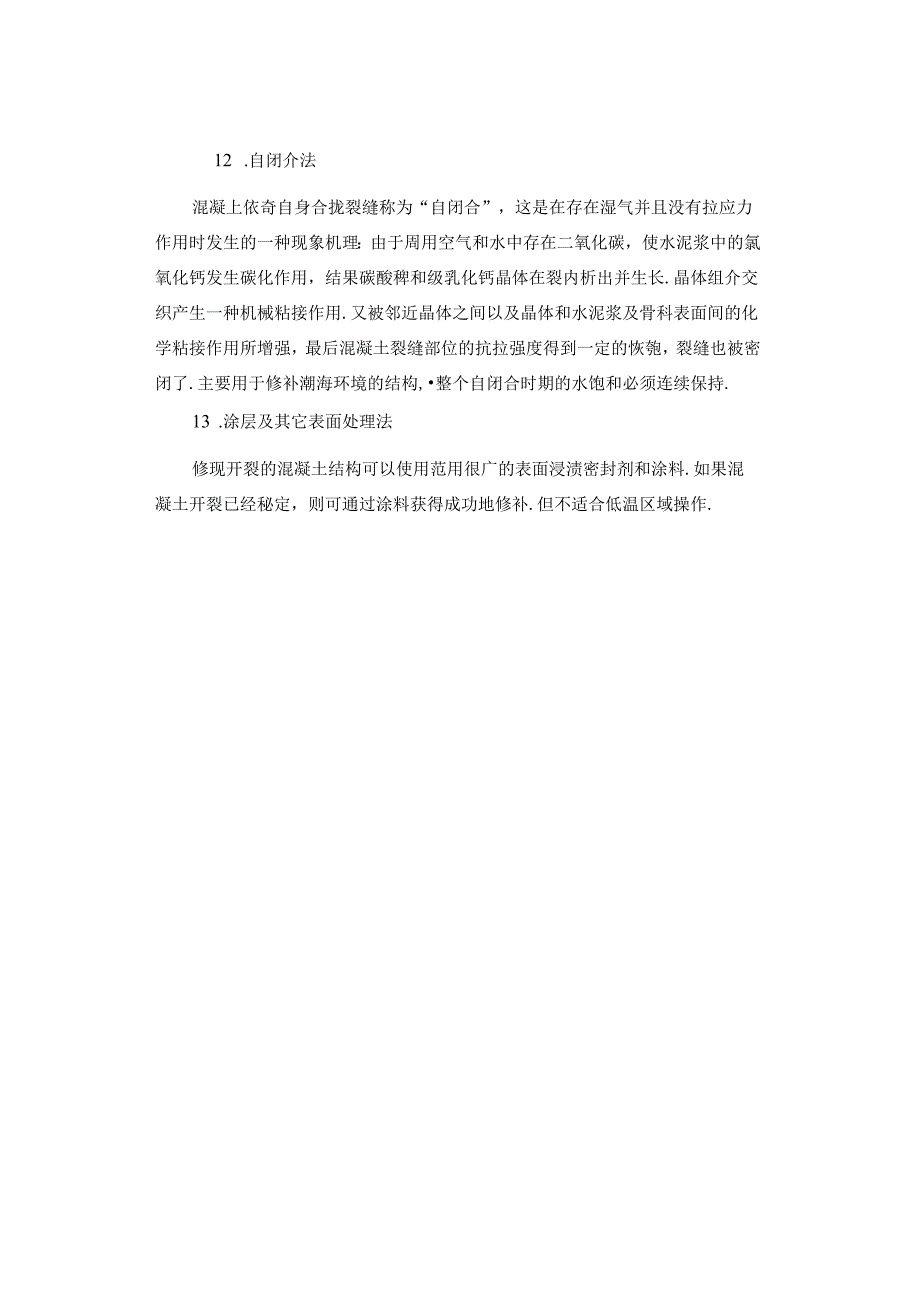

4、环氧树脂注入孔内，再将钢筋插入孔中使之粘合成整体.b外部施加预应力通过后张法施加应力，来加强结构件的主姿部分或者封闭裂缝.10 .干嵌填法用手工将低水灰比的砂浆连续嵌入裂缝，形成与原有混凝土结构紧密连接的密实砂浆.先在裂缝表面开槽，大约25师宽、25m深，清理后涂刷界面剂、连续嵌入低水灰比的砂浆.I1.迭合面层法当结构表面存在大量的裂缝,而且采用其它办法单独处理各个裂缱过于品责时，用这个方法来密闭、覆盖（不是修复）裂缝非常有效.对于偶然出现大面积网状裂缝使用该法很有效一12 .自闭介法混凝上依奇自身合拢裂缝称为“自闭合”，这是在存在湿气并且没有拉应力作用时发生的一种现象机理：由于周用空气和水中存在二氧化碳，使水泥浆中的氯氧化钙发生碳化作用，结果碳酸稗和级乳化钙晶体在裂内析出并生长.晶体组介交织产生一种机械粘接作用.又被邻近晶体之间以及晶体和水泥浆及骨科表面间的化学粘接作用所增强，最后混凝土裂缝部位的抗拉强度得到一定的恢匏，裂缝也被密闭了.主要用于修补潮海环境的结构,整个自闭合时期的水饱和必须连续保持.13 .涂层及其它表面处理法修现开裂的混凝土结构可以使用范用很广的表面浸渍密封剂和涂料.如果混凝土开裂已经秘定，则可通过涂料获得成功地修补.但不适合低温区域操作.
