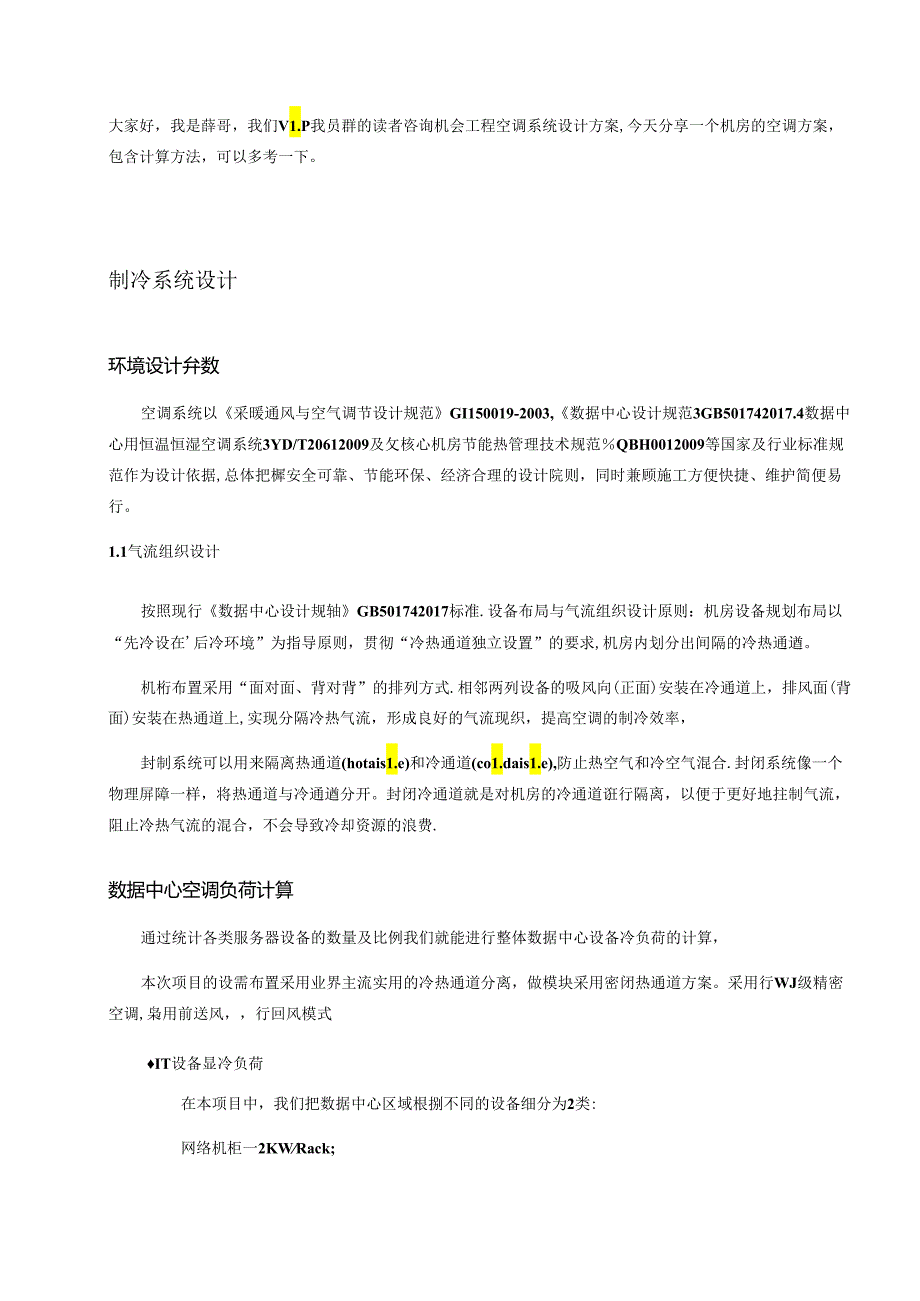

1、大家好，我是薛哥，我们V1.P我员群的读者咨询机会工程空调系统设计方案,今天分享一个机房的空调方案，包含计算方法，可以多考一下。制冷系统设计环境设计弁数空调系统以采暖通风与空气调节设计规范GI150019-2003,数据中心设计规范3GB501742017.4数据中心用恒温恒湿空调系统3YD/T20612009及攵核心机房节能热管理技术规范QBH0012009等国家及行业标准规范作为设计依据,总体把樨安全可靠、节能环保、经济合理的设计院则，同时兼顾施工方便快捷、维护简便易行。1.1气流组织设计按照现行数据中心设计规轴GB501742017标准.设备布局与气流组织设计原则：机房设备规划布局以“先
2、冷设在后冷环境”为指导原则，贯彻“冷热通道独立设置”的要求,机房内划分出间隔的冷热通遒。机桁布置采用“面对面、背对背”的排列方式.相邻两列设备的吸风向(正面)安装在冷通道上，排风面(背面)安装在热通道上,实现分隔冷热气流，形成良好的气流现织，提高空调的制冷效率，封制系统可以用来隔离热通道(hotais1.e)和冷通道(co1.dais1.e),防止热空气和冷空气混合.封闭系统像一个物理屏障一样，将热通道与冷通遒分开。封闭冷通道就是对机房的冷通道诳行隔离，以便于更好地拄制气流，阻止冷热气流的混合，不会导致冷却资源的浪费.数据中心空调负荷计算通过统计各类服务器设备的数量及比例我们就能进行整体数据中

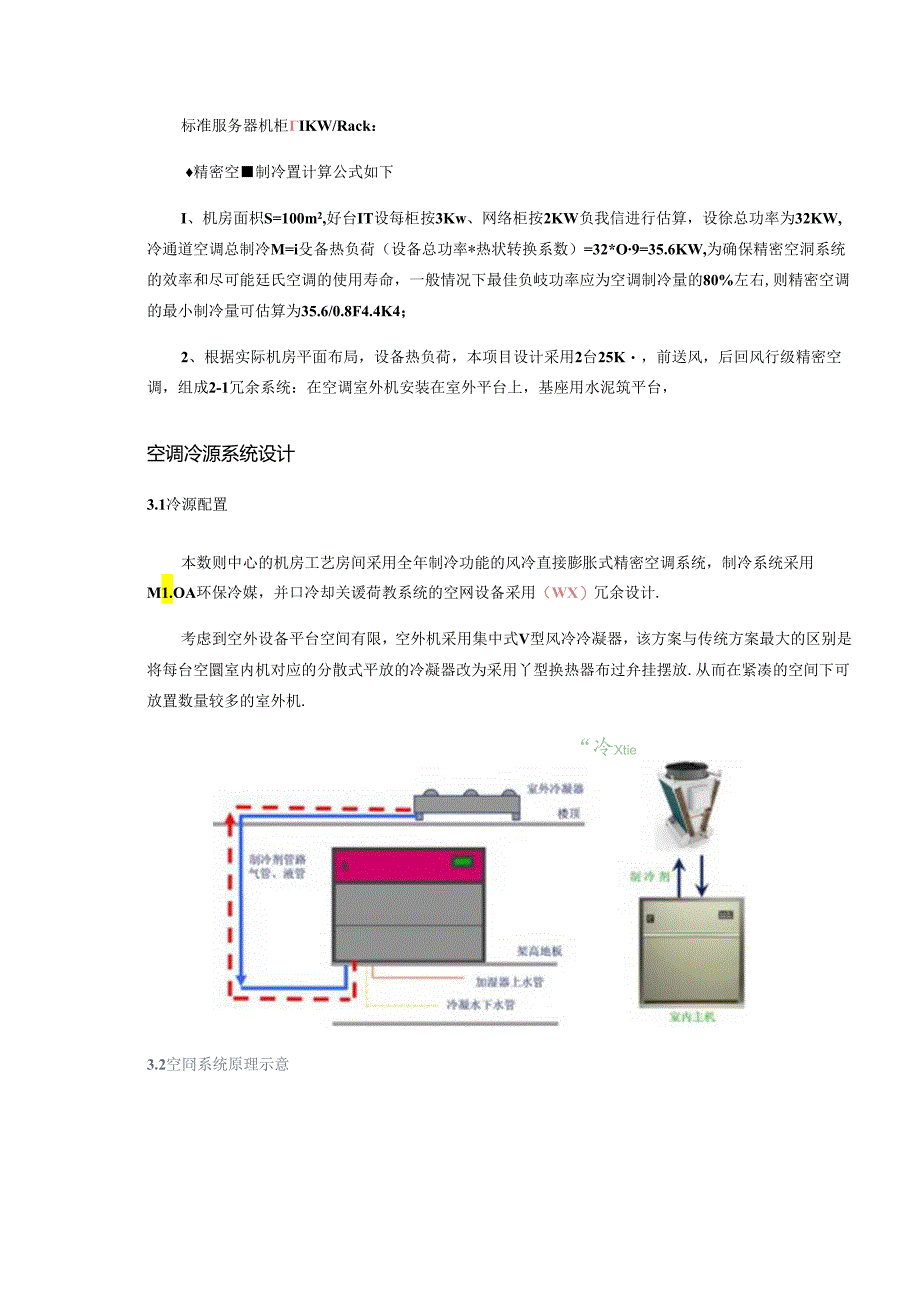

3、心设备冷负荷的计算，本次项目的设需布置采用业界主流实用的冷热通道分离，做模块采用密闭热通道方案。采用行WJ级精密空调,枭用前送风，行回风模式IT设备显冷负荷在本项目中，我们把数据中心区域根捌不同的设备细分为2类:网络机柜一2KWRack;标准服务器机柜IKW/Rack：精密空制冷置计算公式如下I、机房面枳S=100m2,好台IT设每柜按3Kw、网络柜按2KW负我信进行估算，设徐总功率为32KW,冷通道空调总制冷M=i殳备热负荷（设备总功率*热状转换系数）=32*O9=35.6KW,为确保精密空洞系统的效率和尽可能廷氏空调的使用寿命，一般情况下最佳负岐功率应为空调制冷量的80%左右,则精密空调的
4、最小制冷量可估算为35.6/0.8F4.4K4；2、根据实际机房平面布局，设备热负荷，本项目设计采用2台25K，前送风，后回风行级精密空调，组成2-1冗余系统：在空调室外机安装在室外平台上，基座用水泥筑平台，空调冷源系统设计3.1冷源配置本数则中心的机房工艺房间采用全年制冷功能的风冷直接膨胀式精密空调系统，制冷系统采用M1.OA环保冷媒，并口冷却关谖荷教系统的空网设备采用（WX）冗余设计.考虑到空外设备平台空间有限，空外机采用集中式V型风冷冷凝器，该方案与传统方案最大的区别是将每台空圜室内机对应的分散式平放的冷凝器改为采用丫型换热器布过弁挂摆放.从而在紧凑的空间下可放置数量较多的室外机.“冷X

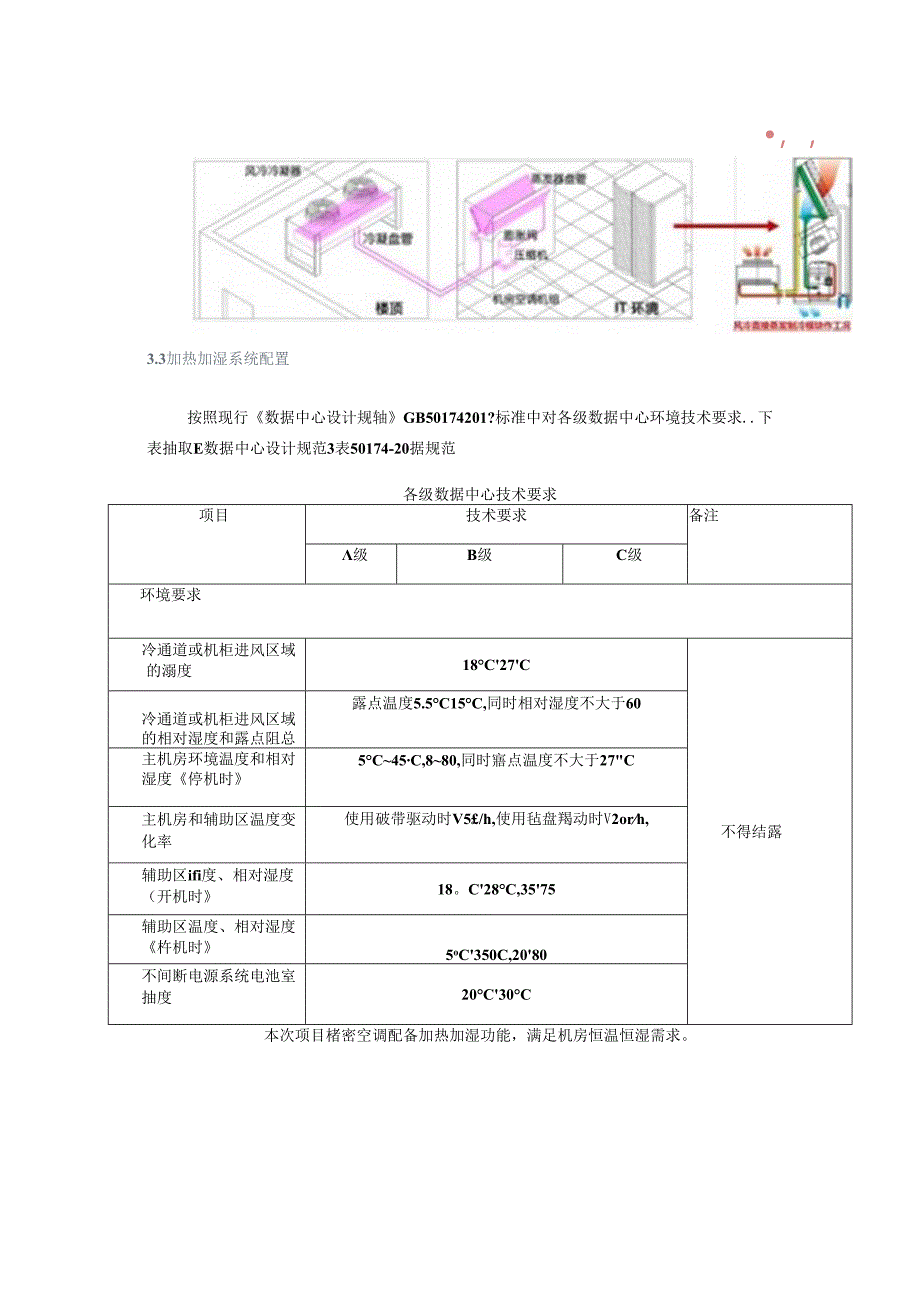

5、tie3.2空冏系统原理示意，3.3加热加湿系统配置按照现行数据中心设计规轴GB50174201?标准中对各级数据中心环境技术要求.下表抽取E数据中心设计规范3表50174-20据规范各级数据中心技术要求项目技术要求备注级B级C级环境要求冷通道或机柜进风区域的溺度18C27C不得结露冷通道或机柜进风区域的相对湿度和露点阻总露点温度5.5C15C,同时相对湿度不大于60主机房环境温度和相对湿度停机时5C45C,880,同时寤点温度不大于27C主机房和辅助区温度变化率使用破带驱动时V5/h,使用毡盘羯动时V2orh,辅助区ifi度、相对湿度（开机时18。C28C,3575辅助区温度、相对湿度杵机时
6、5oC350C,2080不间断电源系统电池室抽度20C30C本次项目楮密空调配备加热加湿功能，满足机房恒温恒湿需求。3.4气流俎织设计下图展示的是本设计方案中所述的密闭冷通道气流组织示意图条用高性能行同级精密空调制冷，俄少制冷面积,人帕降低PUE,解决局部热点问卷.【免责声明】本星球【二哥弱电济Q内的资源均通过互联网等公开合法渠道获取的资料，该资料仅作为阅读交流使用，并无任何商业目的。其版权归作者或出版社所有，本星球不时所涉及的版权问题付法律责任。若版权方、出版社认为本星球侵权，请立即通知本星球删除。本星球人EZ员是本星球收集整理加工该资料以及整理济料运营所必须的费用支付，资料索取者（客户）尊重版权方的知识产权，支持版权方和出版社。谢谢!！1.M本星球提供素材仅供学习参考，请勿用于商业用途,由此引起的一切后果均与本星球无关，祝您工作学习愉快!！
