《防裂贴的作用与施工工艺.docx》由会员分享，可在线阅读，更多相关《防裂贴的作用与施工工艺.docx（3页珍藏版）》请在第壹文秘上搜索。

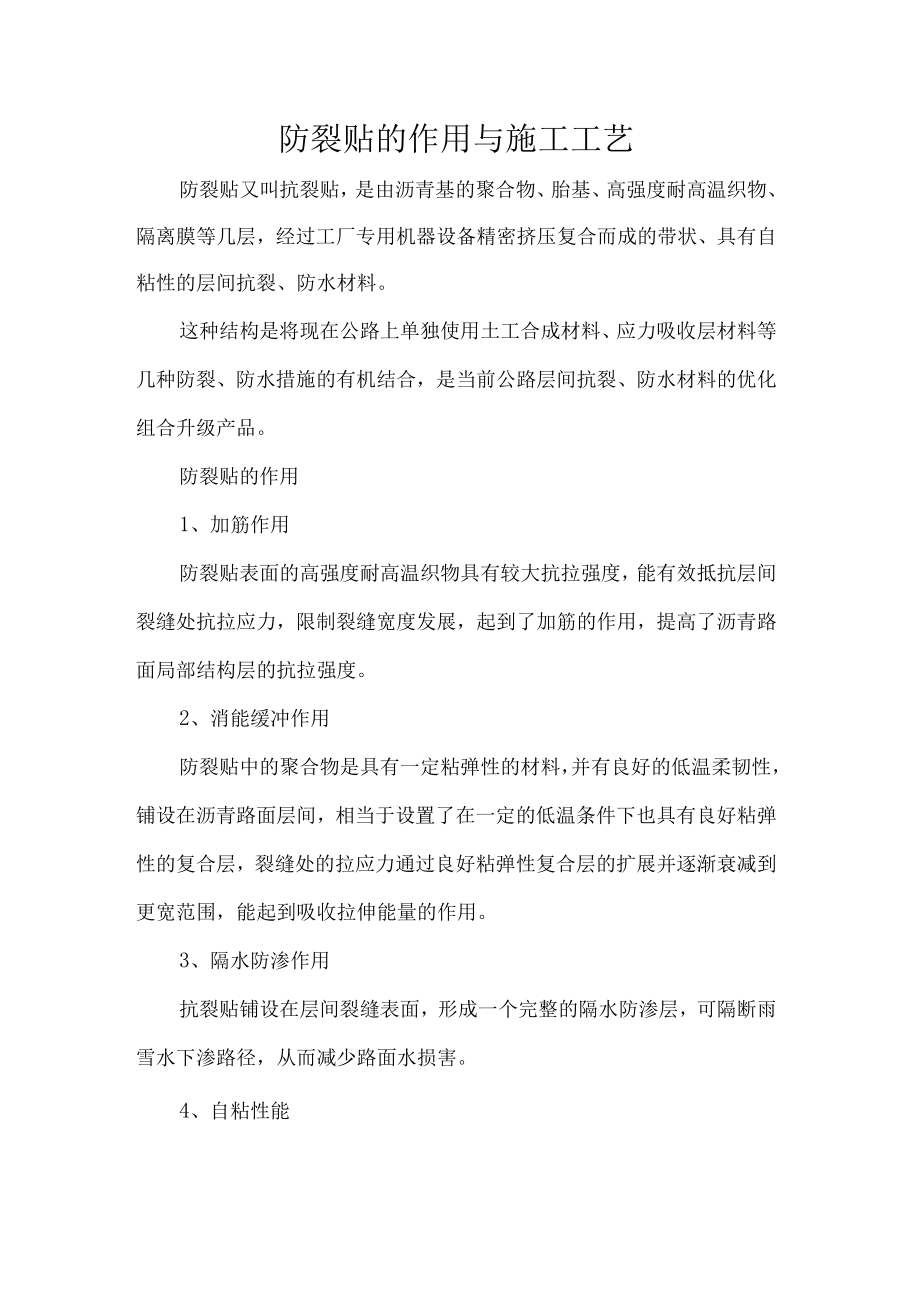

1、防裂贴的作用与施工工艺防裂贴又叫抗裂贴，是由沥青基的聚合物、胎基、高强度耐高温织物、隔离膜等几层，经过工厂专用机器设备精密挤压复合而成的带状、具有自粘性的层间抗裂、防水材料。这种结构是将现在公路上单独使用土工合成材料、应力吸收层材料等几种防裂、防水措施的有机结合，是当前公路层间抗裂、防水材料的优化组合升级产品。防裂贴的作用1、加筋作用防裂贴表面的高强度耐高温织物具有较大抗拉强度，能有效抵抗层间裂缝处抗拉应力，限制裂缝宽度发展，起到了加筋的作用，提高了沥青路面局部结构层的抗拉强度。2、消能缓冲作用防裂贴中的聚合物是具有一定粘弹性的材料，并有良好的低温柔韧性，铺设在沥青路面层间，相当于设置了在一定
2、的低温条件下也具有良好粘弹性的复合层，裂缝处的拉应力通过良好粘弹性复合层的扩展并逐渐衰减到更宽范围，能起到吸收拉伸能量的作用。3、隔水防渗作用抗裂贴铺设在层间裂缝表面，形成一个完整的隔水防渗层，可隔断雨雪水下渗路径，从而减少路面水损害。4、自粘性能防裂贴具有自粘性，施工很方便，揭去隔离膜后直接粘结到裂缝部位，采用小型压实设备稳压后，与路面粘结更加牢固，无推移，能够满足上层沥青混合料摊铺施工要求。5、防裂贴的施工工艺将防裂贴贴于产生裂缝或剥落的沥青混凝土面，能减少并阻隔其作用于路面的温缩应力，因此也减少了裂缝反射穿过面层的趋势，铺设与路面因其将基层与上部磨耗层隔离开来，从而使上面层免受多向位移及
3、剪切应力的影响，用于公路、桥梁、机场。防裂贴的使用方法一、表面处理1、必须清楚粘附表面的灰尘和水等杂物，保持路面干燥清洁。2、宽度在519n之间的裂（接）缝，必须将其清理干净，并用密封胶填充。3、宽度在195Onml之间的裂（接）缝及下陷区域，必须将其清理干净，用胶砂、密封胶或沥青混合料充填并压实至现有高度。4、宽度超过50mm的裂缝或坑槽，必须先将其清理干净，然后用胶砂或热沥青混合料填充并压实至现有高度。5、对于高度不同的裂（接）缝及下陷的区域，必须进行找平处理。6、对于桥面、路面的突起，必须进行清理或找平处理至平整。二、环境状况1、应在表层温度等于或大于15的条件下使用。2、如表层温度低于IOC,建议使用温火烤抗裂贴应平整、不起皱、不翘边。3、在铺设过程中若出现重叠时，重叠长度为50mm。不能超过两层以上的重叠。4、建议在铺设高分子抗裂贴后用胶轮滚筒进行滚压至少三遍。5、铺设完成后车辆即可通行。但是，与上面层铺设的间隔时间不应超过24小时。三、沥青罩面抗裂贴正确铺设后，应紧密结合上面层的施工，避免受潮和雨淋。
