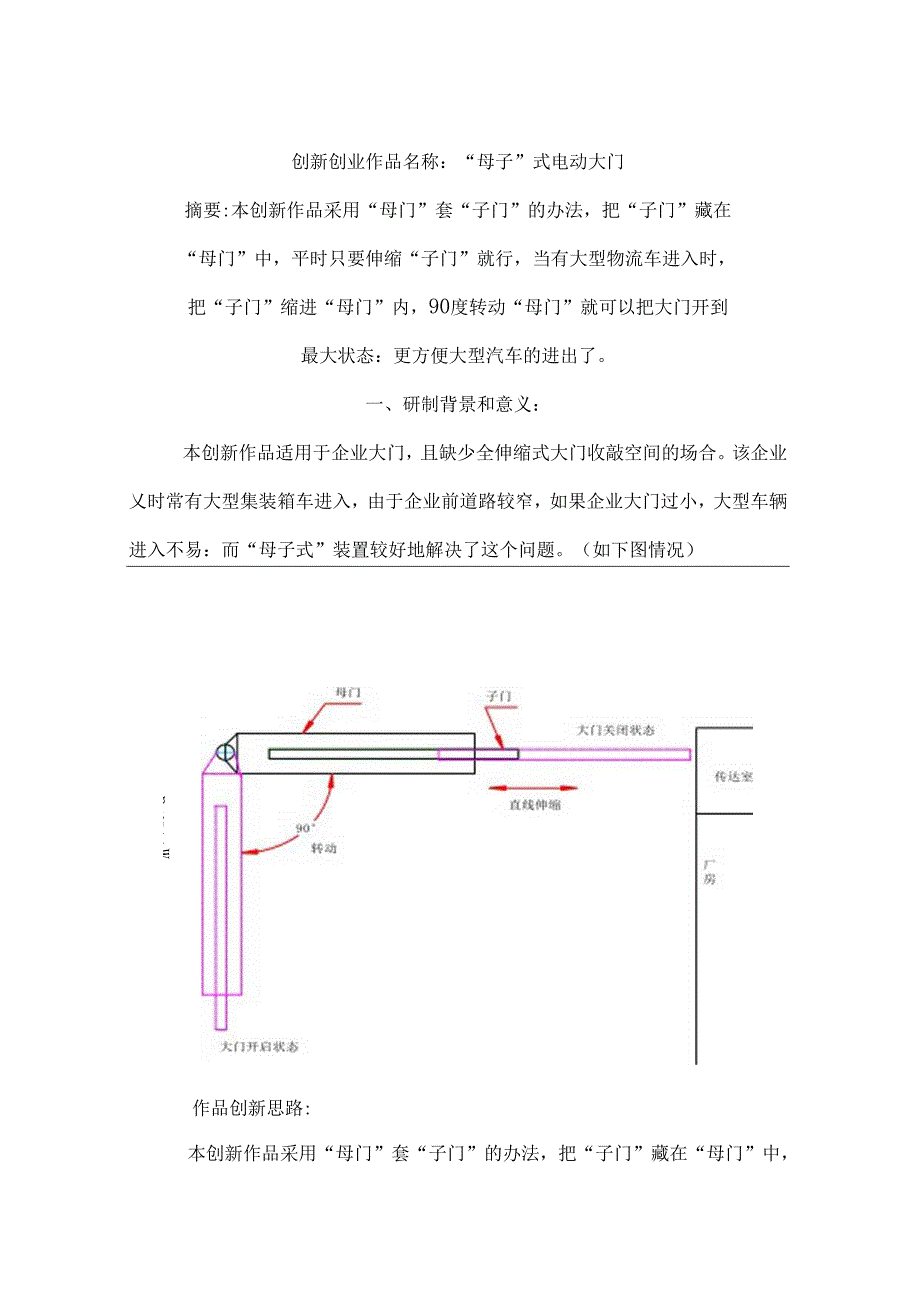

1、创新创业作品名称：“母子”式电动大门摘要:本创新作品采用“母门”套“子门”的办法，把“子门”藏在“母门”中，平时只要伸缩“子门”就行，当有大型物流车进入时，把“子门”缩进“母门”内，90度转动“母门”就可以把大门开到最大状态：更方便大型汽车的进出了。一、研制背景和意义：本创新作品适用于企业大门，且缺少全伸缩式大门收敲空间的场合。该企业乂时常有大型集装箱车进入，由于企业前道路较窄，如果企业大门过小，大型车辆进入不易：而“母子式”装置较好地解决了这个问题。（如下图情况）n他炉竹厂W作品创新思路:本创新作品采用“母门”套“子门”的办法，把“子门”藏在“母门”中，平时只要伸缩“子门”就行，当有大型物流

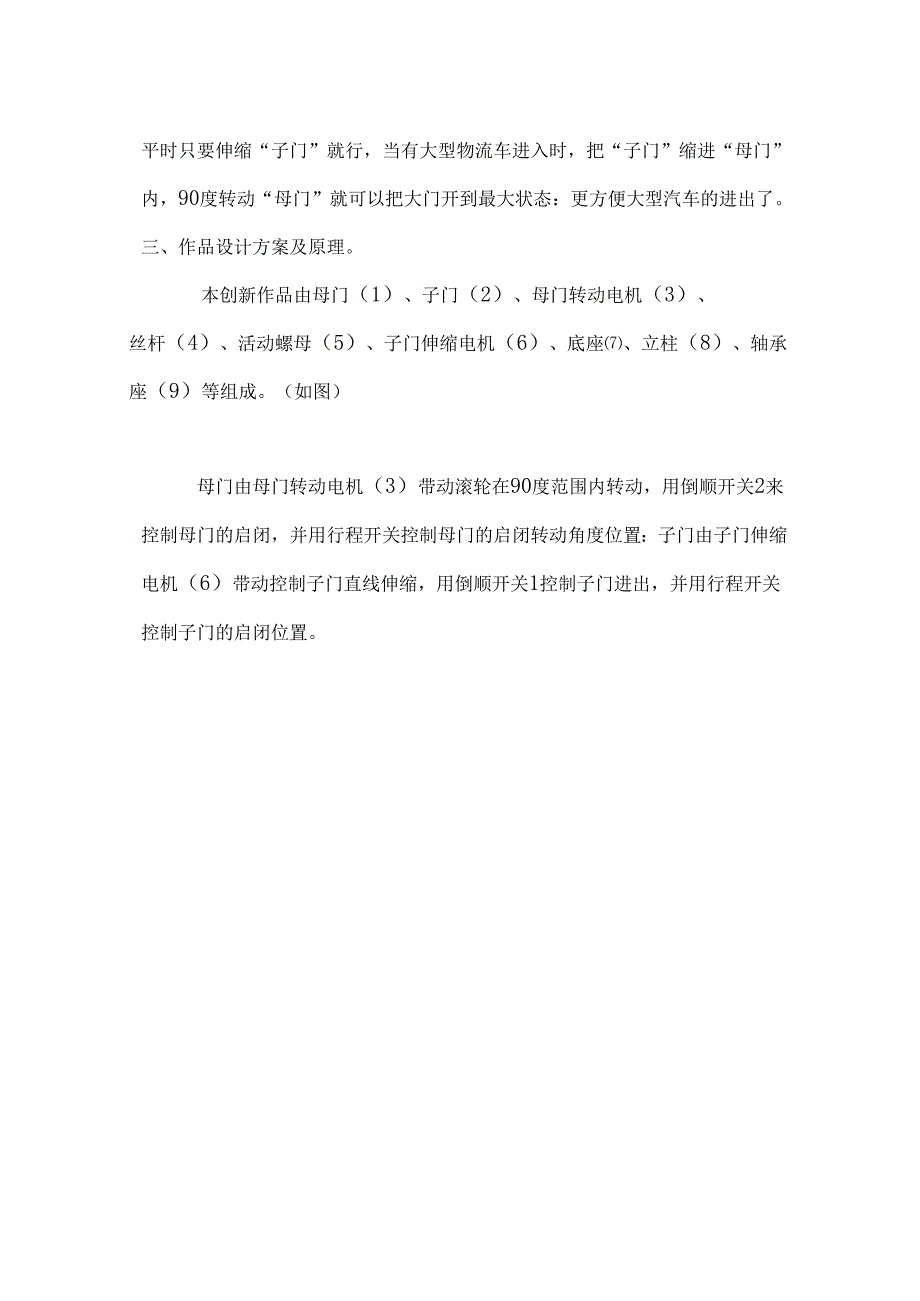

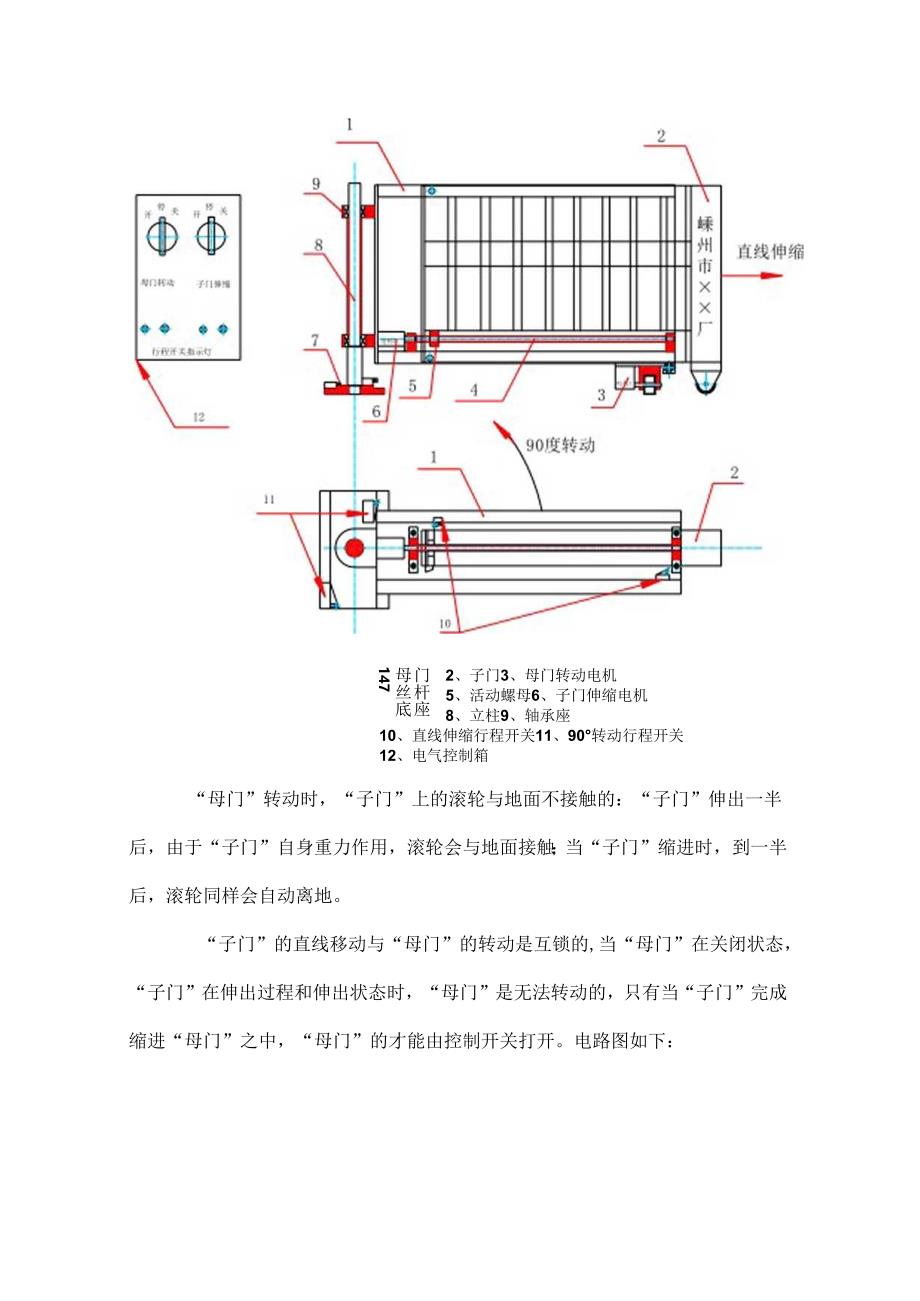

2、车进入时，把“子门”缩进“母门”内，90度转动“母门”就可以把大门开到最大状态：更方便大型汽车的进出了。三、作品设计方案及原理。本创新作品由母门（1）、子门（2）、母门转动电机（3）、丝杆（4）、活动螺母（5）、子门伸缩电机（6）、底座、立柱（8）、轴承座（9）等组成。（如图）母门由母门转动电机（3）带动滚轮在90度范围内转动，用倒顺开关2来控制母门的启闭，并用行程开关控制母门的启闭转动角度位置：子门由子门伸缩电机（6）带动控制子门直线伸缩，用倒顺开关1控制子门进出，并用行程开关控制子门的启闭位置。2、子门3、母门转动电机5、活动螺母6、子门伸缩电机8、立柱9、轴承座10、直线伸缩行程开关11
3、、90转动行程开关12、电气控制箱门杆座母丝底147“母门”转动时，“子门”上的滚轮与地面不接触的：“子门”伸出一半后，由于“子门”自身重力作用，滚轮会与地面接触；当“子门”缩进时，到一半后，滚轮同样会自动离地。“子门”的直线移动与“母门”的转动是互锁的,当“母门”在关闭状态，“子门”在伸出过程和伸出状态时，“母门”是无法转动的，只有当“子门”完成缩进“母门”之中，“母门”的才能由控制开关打开。电路图如下：三位开关2个方向控制2个电机的进退，行程开关可停止，2个电机不能同时转动。SB1.SB2SB3SB4分别为两个三位开关的4个位置。SB5SB6SB7SB8分别为两个电机4个位置的行程开关。KM1.KM2KM3KM4分别是两个电机四个方向的4个继电器四、作品特点及使用情况：1、 结构简单、操作方便：2、 构思巧妙，平时只要开闭“子门”，节省空间：3、 作品模拟演示效果较好，准备为企业生产；4、 本创新作品已于2014年8月25口获国家知识产权局实用新型专利受理。专利证书号：2014082500756240五、创新作品照片一：(I)大门关闭时（2）子门缩进后（3）母门旋转后完全打开大门封面“母子”式电动大门
