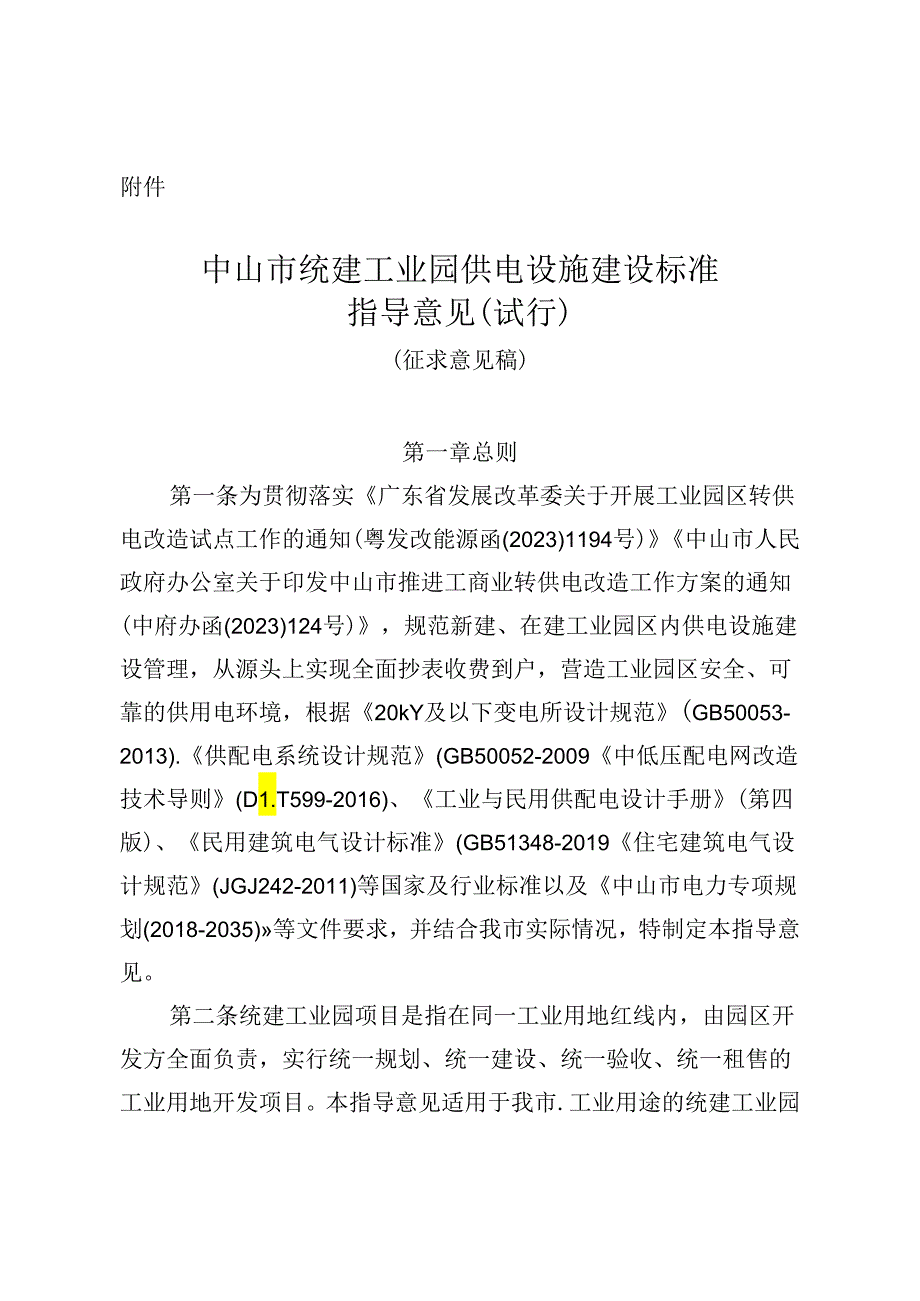

1、附件中山市统建工业园供电设施建设标准指导意见(试行)(征求意见稿)第一章总则第一条为贯彻落实广东省发展改革委关于开展工业园区转供电改造试点工作的通知(粤发改能源函(2023)1194号)中山市人民政府办公室关于印发中山市推进工商业转供电改造工作方案的通知(中府办函(2023)124号)，规范新建、在建工业园区内供电设施建设管理，从源头上实现全面抄表收费到户，营造工业园区安全、可靠的供用电环境，根据20kY及以下变电所设计规范(GB50053-2013).供配电系统设计规范(GB50052-2009中低压配电网改造技术导则(D1.T599-2016)、工业与民用供配电设计手册(第四版)、民用建筑

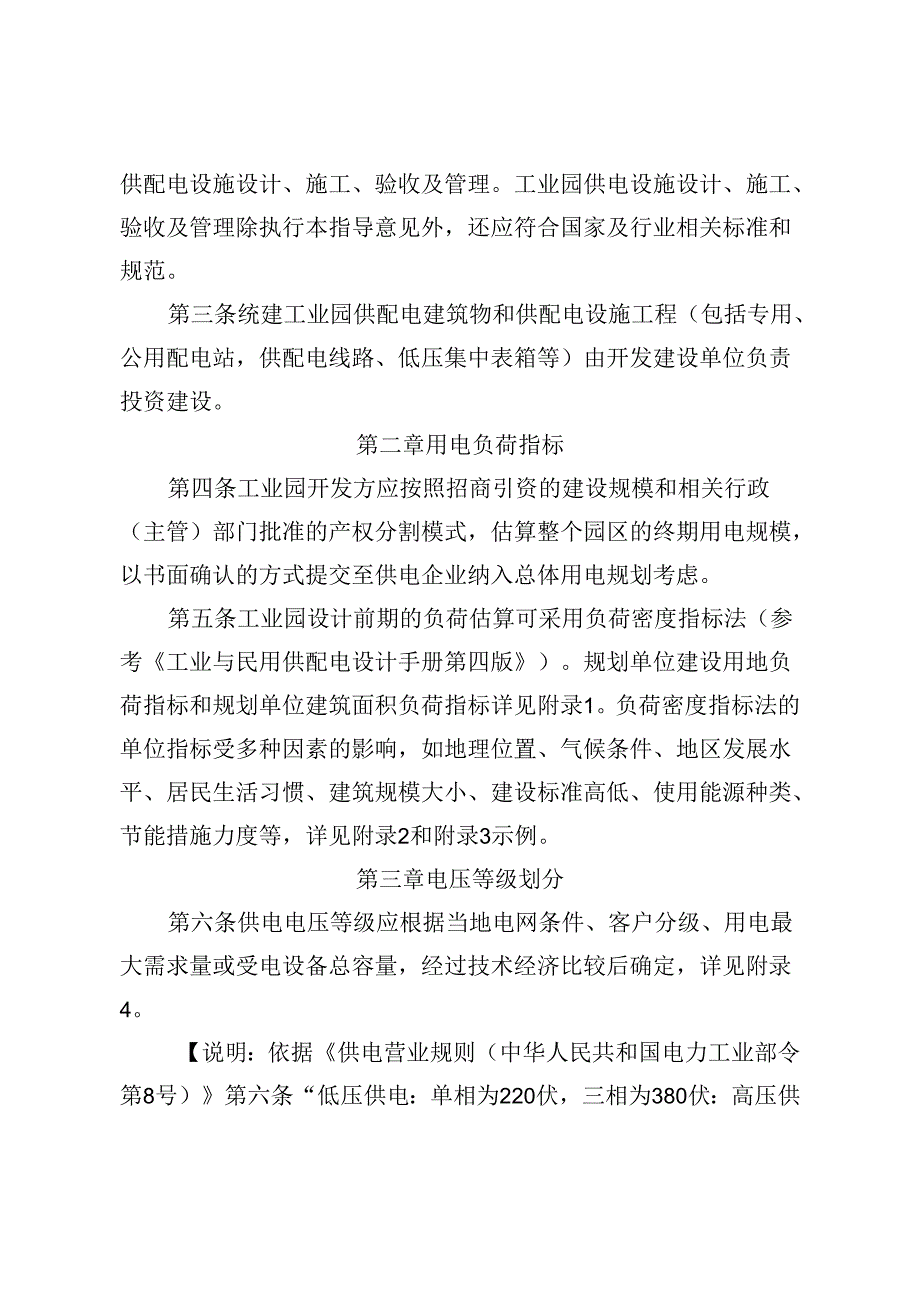

2、电气设计标准(GB51348-2019住宅建筑电气设计规范(JGJ242-2011)等国家及行业标准以及中山市电力专项规划(2018-2035)等文件要求，并结合我市实际情况，特制定本指导意见。第二条统建工业园项目是指在同一工业用地红线内，由园区开发方全面负责，实行统一规划、统一建设、统一验收、统一租售的工业用地开发项目。本指导意见适用于我市.工业用途的统建工业园供配电设施设计、施工、验收及管理。工业园供电设施设计、施工、验收及管理除执行本指导意见外，还应符合国家及行业相关标准和规范。第三条统建工业园供配电建筑物和供配电设施工程（包括专用、公用配电站，供配电线路、低压集中表箱等）由开发建设单位
3、负责投资建设。第二章用电负荷指标第四条工业园开发方应按照招商引资的建设规模和相关行政（主管）部门批准的产权分割模式，估算整个园区的终期用电规模，以书面确认的方式提交至供电企业纳入总体用电规划考虑。第五条工业园设计前期的负荷估算可采用负荷密度指标法（参考工业与民用供配电设计手册第四版）。规划单位建设用地负荷指标和规划单位建筑面积负荷指标详见附录1。负荷密度指标法的单位指标受多种因素的影响，如地理位置、气候条件、地区发展水平、居民生活习惯、建筑规模大小、建设标准高低、使用能源种类、节能措施力度等，详见附录2和附录3示例。第三章电压等级划分第六条供电电压等级应根据当地电网条件、客户分级、用电最大需求

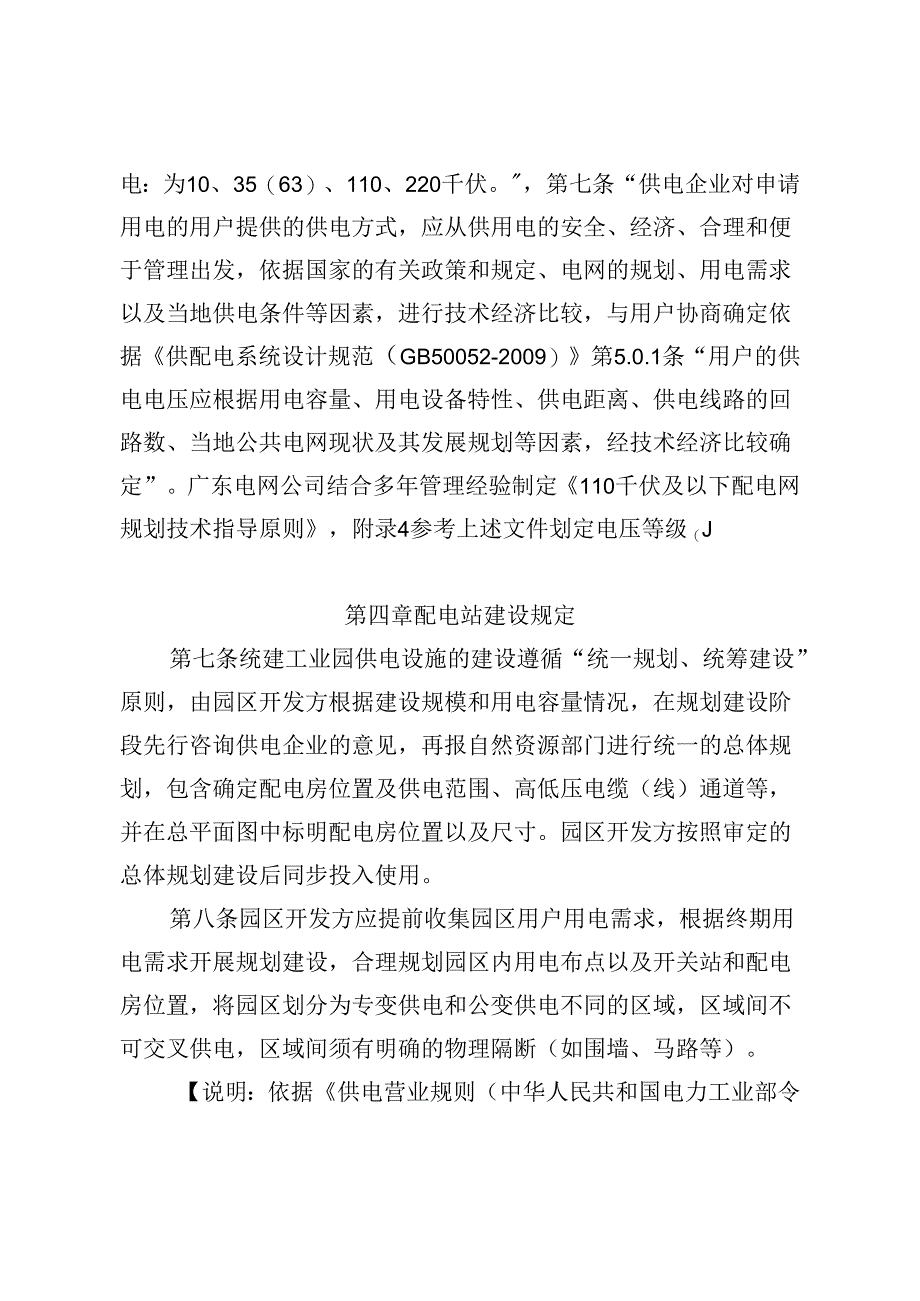

4、量或受电设备总容量，经过技术经济比较后确定，详见附录4。【说明：依据供电营业规则（中华人民共和国电力工业部令第8号）第六条“低压供电：单相为220伏，三相为380伏：高压供电：为10、35（63）、110、220千伏。，第七条“供电企业对申请用电的用户提供的供电方式，应从供用电的安全、经济、合理和便于管理出发，依据国家的有关政策和规定、电网的规划、用电需求以及当地供电条件等因素，进行技术经济比较，与用户协商确定依据供配电系统设计规范（GB50052-2009）第5.0.1条“用户的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比
5、较确定”。广东电网公司结合多年管理经验制定110千伏及以下配电网规划技术指导原则，附录4参考上述文件划定电压等级（J第四章配电站建设规定第七条统建工业园供电设施的建设遵循“统一规划、统筹建设”原则，由园区开发方根据建设规模和用电容量情况，在规划建设阶段先行咨询供电企业的意见，再报自然资源部门进行统一的总体规划，包含确定配电房位置及供电范围、高低压电缆（线）通道等，并在总平面图中标明配电房位置以及尺寸。园区开发方按照审定的总体规划建设后同步投入使用。第八条园区开发方应提前收集园区用户用电需求，根据终期用电需求开展规划建设，合理规划园区内用电布点以及开关站和配电房位置，将园区划分为专变供电和公变供
6、电不同的区域，区域间不可交叉供电，区域间须有明确的物理隔断（如围墙、马路等）。【说明：依据供电营业规则（中华人民共和国电力工业部令第8号）第十八条“用户申请新装或增加用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料，包括用电地点、电力用途、用电性质、用电设备清单、用电负荷、保安电力、用电规划等，并依照供电企业规定的格式如实填写用电申请书及办理所需手续。新建受电工程项目在立项阶段，用户应与供电企业联系，就工程供电的可能性、用电容量和供电条件等达成意向性协议，方可定址，确定项目。”依据南方电网公司10kV及以下业扩受电工程技术导则（2018版）第6.1.1条a）客户办理申请用电手续时
7、，应按相关行政（主管）部门批准的该工程建设项目建设规模、总体规划，依照本期、近期（15年）、远期（5年以上）等各期的用电容量确定该工程建设项目总用电容量，并依此确定该工程项目总体用电规划方案依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.1.1中压配电网应根据上级变电站的布点、城市规划、负荷密度和运行管理需要，结合地理环境，划分成若干相对独立的分区配电网。正常运行时，分区配电网应有明确供电范围，根据变电站新布点及负荷增长进行调整，不宜交叉和重叠。”】第九条统建工业园应建设足够数量开关站、配电房、变压器、开关柜和供电线路通道以及消防通道、运输维护通道和设备吊装装置的位置，应
8、适当留出增容余量和按环网接线方式预留足够的备用柜位置，并保证各种通道满足规范要求。【说明：依据民用建筑电气设计标准(GB51348-2019)第4.2所址选择“变电所位置选择应进出线方便、设备吊装、运输方便依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.2条“配电站宜优先考虑室内配电站形式建设，应预留足够的扩建空间，满足配置自动化等智能电网新技术发展要求第十条公用开关站按3000-5000千瓦的运行负荷配置。公用开关站位置的确定应考虑负荷中心和进出线方便，每座公用开关站实用面积应不小于40平方米，内部空间最窄处不应小于4.84米。【说明：依据民用建筑电气设计标准(GB
9、51348-2019)第4.2所址选择“深入或靠近负荷中心、进出线方便”.依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.1条“公用开关站和配电站应位于负荷中心并满足进出线电力通道要求，其设置应满足交通运输方便要求。”公用开关站面积是考虑两列高压开关柜面对面布置，每列不少J-6面而提出的要求。】规函20181752号）“原则上不采用全地下式，避免设置于地势低洼点处，严禁设置于建筑物最底层”】第十三条公用开关站、公用配电房原则上放置在地面首层及以上。对于有负二层及以上的建筑物配套的专用配电房，符合以下条件之一的可设置在建筑物的负一层，但不应设置在地下车库的最底层：1 .
10、负二层的建筑面积达到5000m2及以上；2 .负和负二层的建筑面积相差不能超过20%,【说明：依照广东省住房和城乡建设厅广东电网有限责任公司关加强变电站、配电房防洪防涝风险管控的通知（粤建规函20181752号）“原则上不采用全地下式，避免设置于地势低洼点处，严禁设置于建筑物最底层”】第十四条专用配电房设置在建筑物的负一层时，还应满足以下技术条件：1.高压开关柜等配电设备应采用防水、防潮的全封闭开关设备；配电变压器应采用干式变压器。3 .根据环境要求加设机械通风、去湿设备或空气调节设备,同时应适当抬高配电站地面，采取防水、通风、排水、防渗漏等措施，避免洪水或积水从其他渠道淹渍配电站的可能性。4
11、 .为确保日后电气设备的维修与维护方便，从车库的出入口至每个配电站均应预留设备的运输通道，车库的出入口坡度最大不能超过20度，运输通道的净空高度（剔除管道、桥架等）最少应达到2.5米，确保满足叉车等运输工具的进出要求。【说明：依照广东省住房和城乡建设厅广东电网有限责任公司关加强变电站、配电房防洪防涝风险管控的通知（粤建规函20181752号）“如受客观条件所限，必须采用全地下式或半地下式建设的，要进行充分论证，严格按照有关规定和技术规范的要求，设置防水排涝设施，降低防洪防涝风险第十五条公用开关站、配电站应独立设置，不得采用户外箱式变压器和露天台架（墩）变压器。建设独立配电房不具备条件的，可附设
12、于建筑物主体内部。【说明：依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.1条“公用开关站、配电站应独立设置，条件受限时可附设于其它建筑物内第十六条配电房周边应预留消防车、发电车及检修车足够的进出通道。检修通道需直达电房门口，没有阻塞检修车辆通行的堆积物或违章建筑。电房门I、检修通道位置不得设置停车位。【说明：依照广东省IokV及以下业扩工程竣工检验规范（2010版）第6.2配电站设置基本原则“高、低压进出线便于敷设和日后的维护管理”“电气设备交通运输方便，运行维修保养便利，并应考虑变压器的搬运及消防抢修通道。”第十七条配电房应设自动及手动的排风系统，排风口应设有防雨
13、、防小动物措施，并未对周围环境造成影响,符合相关噪音标准。【说明：依照广东省IOkV及以下业扩工程竣工检验规范（2010版）第6.1配电站工程竣工检验与资料交接通用要求“配电站的防小动物、防盗、防潮、散热措施是否满足要求，门窗、电缆沟进出管是否采取措施封堵，配电站内的照明装置是否满足要求”】第十八条配电房消防措施应满足建筑防火通用规范（GB55037）、建筑设计防火规范（GB50016）等国家标准要求。第五章园区配电网建设要求第十九条园区内一般采用10千伏电压等级供电，按照环网接线方式，开环运行配置网络；配电网络主干线按长期规划选定，主环网电缆截面不少于300平方毫米，支线（或支环）不少于15
14、0平方毫米。【说明：依据南方电网公司10kV及以下业扩受电工程技术导则（2018版）第7,5.4.5电缆截面的选择“电力电缆截面的确定，除根据不同的供电负荷和电压损失进行选择后，还应综合考虑温升、热稳定、安全和经济运行等因素。”“电缆线路干线截面的选择，应力求简化、规范、统一，并满足规划、设计要求。”。依据中山供电局配电网规划建设技术细则（2020年修编版）第9.6.210千伏线路配置要求a）IOkv电缆线路配置要求如下：（一）10千伏电缆截面：（1）主干线及次干线（支线）应采用300mm2,分支线应采用70mm2o（2）商住小区开关站内自环电缆可采用150mm2或者120mm2J第二十条园区
15、变压器须符合国家能效标准，应使用高效节能变压器（符合电力变压器能效限定值及能效等级GB20052-2020）中1级、2级能效标准的电力变压器）。公用配电房中单台变压器的容量不宜大于1250kVA,变压器的负载率在0.8以内。变压器台数应满足用电负荷对可靠性的要求。对于重要电力客户或有一、二级负荷的客户，选择两台或多台变压器供电。装有两台及以上变压器时，当断开一台时，其余变压器容量应满足一级负荷和二级负荷的全部用电。【说明：依据变压器能效提升计划（20212023年）（工信厅联节202069好）第7条“提高高效节能型变压器在工业、通信业、建筑、交通等领域的应用比例”；依据南方电网公司OOkV及以
