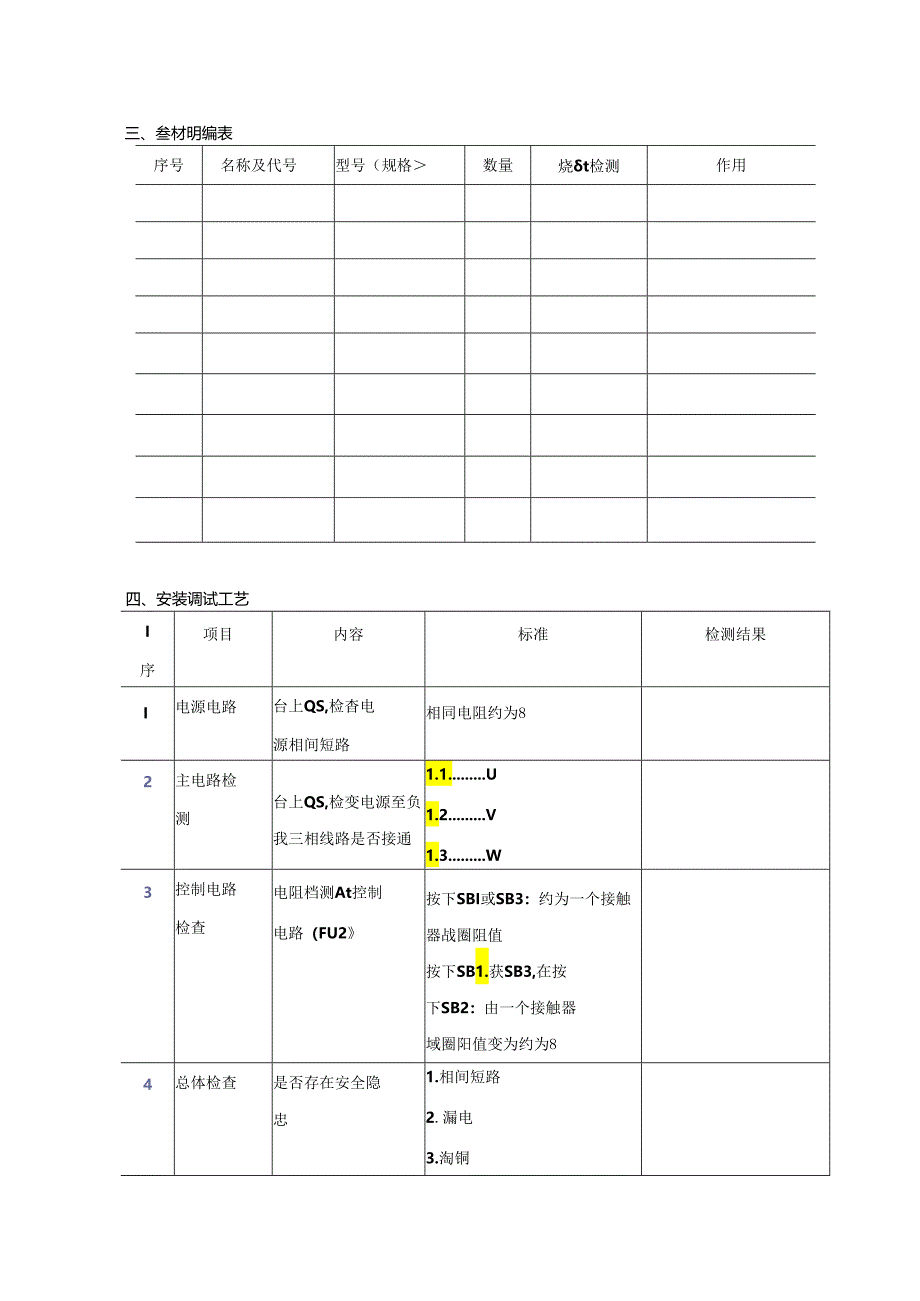

1、务四点动及单向连续运转控制电路实训日期，实训课时，实训学生：指导教师:C6140机床主轴加工中点动和连续运动混合的是如何实现的？一、单向连统运转拄IW电气原理图控制电路采用按钮和接触器控制电动机连续运行控制电路，在该线路中,QS是电源开关，负近整个电路电源的通断：FUI是主电路保护的熔断器,FU2是控制电路保护的熔断涔：SH1.是电路的停止按钮：SB2是电路的连续运转启动按钮，SB3为点动按钮.二、出单向连续送转控M电路控线图r-三、叁材明编表序号名称及代号型号（规格数量烧t检测作用四、安装调试工艺I序项目内容标准检测结果I电源电路台上QS,检杳电源相间短路相同电阻约为82主电路检测台上QS,

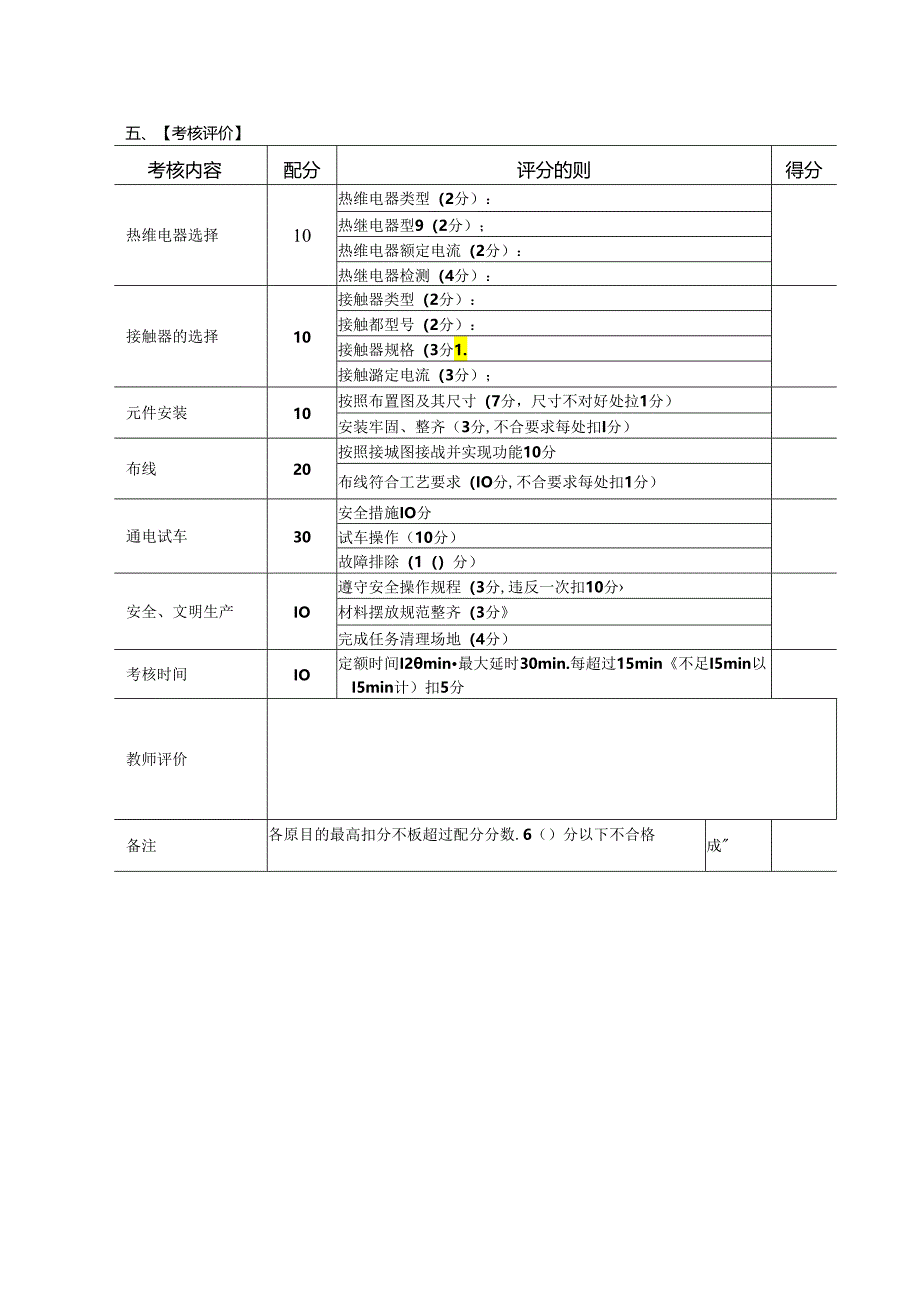

2、检变电源至负我三相线路是否接通1.1.U1.2V1.3W3控制电路检查电阻档测At控制电路（FU2按下SBI或SB3：约为一个接触器战圈阻值按下SB1.获SB3,在按下SB2：由一个接触器域圈阳值变为约为84总体检查是否存在安全隐忠1.相间短路2.漏电3.淘铜五、【考核评价】考核内容配分评分的则得分热维电器选择10热维电器类型（2分）：热继电器型9（2分）；热维电器额定电流（2分）：热继电器检测（4分）：接触器的选择10接触器类型（2分）：接触都型号（2分）：接触器规格（3分1.接触潞定电流（3分）；元件安装10按照布置图及其尺寸（7分，尺寸不对好处拉1分）安装牢固、整齐（3分,不合要求每处扣
3、I分）布线20按照接城图接战并实现功能10分布线符合工艺要求（IO分,不合要求每处扣1分）通电试车30安全措施IO分试车操作（10分）故障排除（1（）分）安全、文明生产IO遵守安全操作规程（3分,违反一次扣10分材料摆放规范整齐（3分完成任务清理场地（4分）考核时间IO定额时间I2min最大延时30min.每超过15min不足I5min以I5min计）扣5分教师评价备注各原目的最高扣分不板超过配分分数.6（）分以下不合格成六、工作任务练习与总结1 .查责科，分析下图电路工作原理.2 .按钮在电踣图中的电气符号I出直合按钮的图形符号.3 .交流接触叁的识别，写出交漉接触在电踣图中的电气符号？4 .通过本次试验，总结在实训过程中遇到的何及处理对策.
