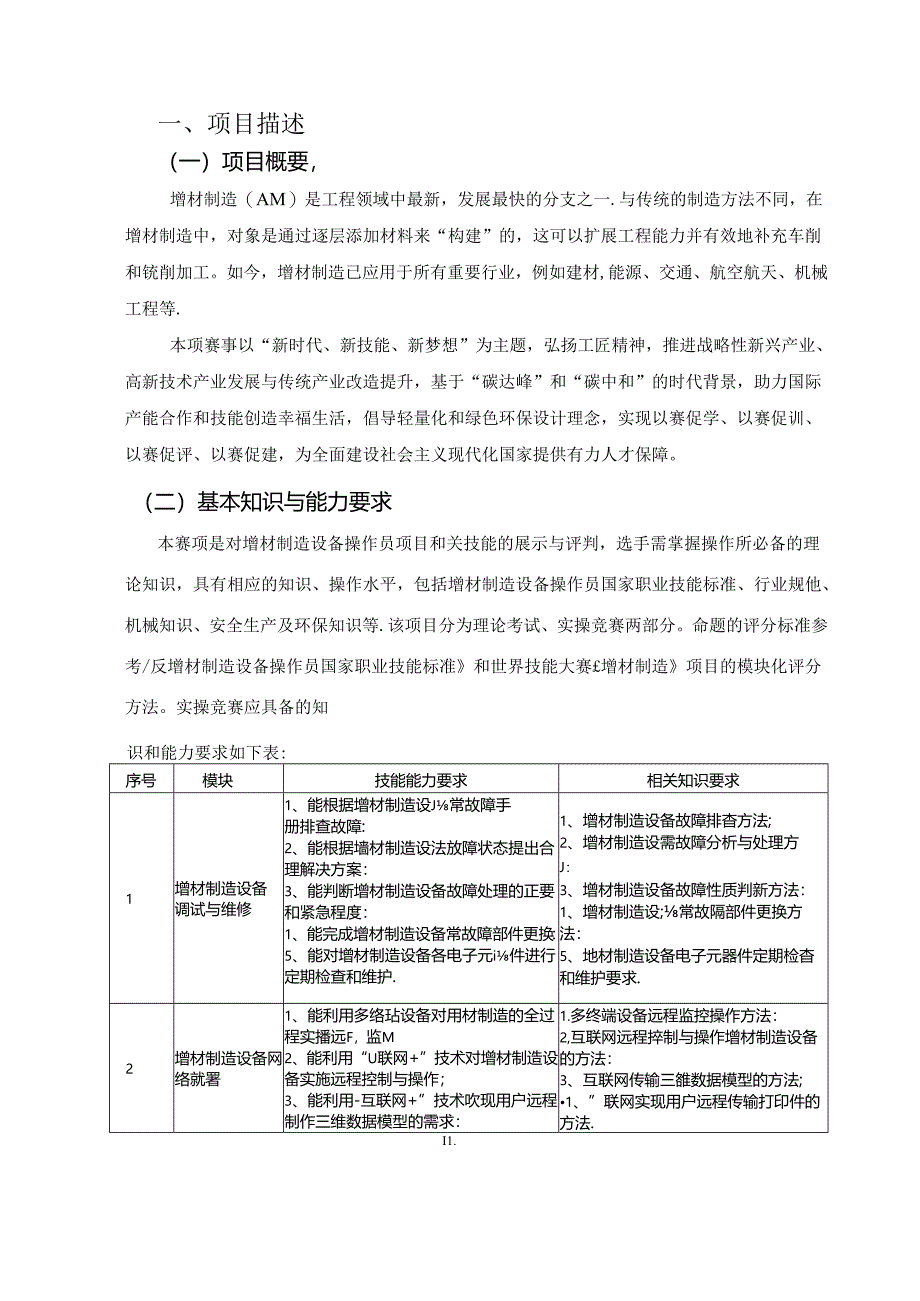

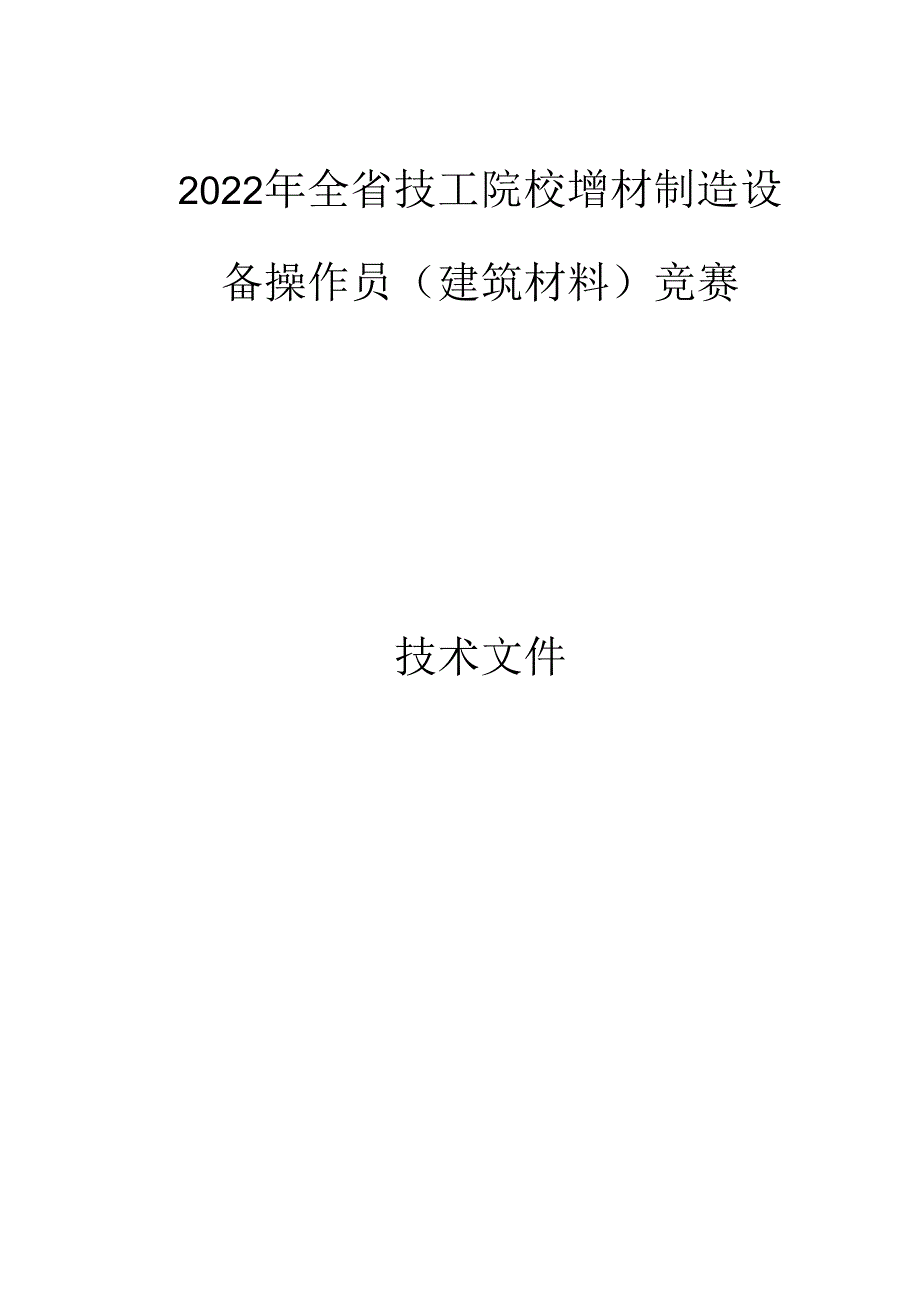

1、2022年全省技工院校增材制造设备操作员（建筑材料）竞赛技术文件一、项目描述（一）项目概要，增材制造（AM）是工程领域中最新，发展最快的分支之一.与传统的制造方法不同，在增材制造中，对象是通过逐层添加材料来“构建”的，这可以扩展工程能力并有效地补充车削和铳削加工。如今，增材制造已应用于所有重要行业，例如建材,能源、交通、航空航天、机械工程等.本项赛事以“新时代、新技能、新梦想”为主题，弘扬工匠精神，推进战略性新兴产业、高新技术产业发展与传统产业改造提升，基于“碳达峰”和“碳中和”的时代背景，助力国际产能合作和技能创造幸福生活，倡导轻量化和绿色环保设计理念，实现以赛促学、以赛促训、以赛促评、以赛
2、促建，为全面建设社会主义现代化国家提供有力人才保障。（二）基本知识与能力要求本赛项是对增材制造设备操作员项目和关技能的展示与评判，选手需掌握操作所必备的理论知识，具有相应的知识、操作水平，包括增材制造设备操作员国家职业技能标准、行业规他、机械知识、安全生产及环保知识等.该项目分为理论考试、实操竞赛两部分。命题的评分标准参考/反增材制造设备操作员国家职业技能标准和世界技能大赛增材制造项目的模块化评分方法。实操竞赛应具备的知识和能力要求如下表:序号模块技能能力要求相关知识要求1增材制造设备调试与维修1、能根据增材制造设J常故障手册排查故障:2、能根据墙材制造设法放障状态提出合理解决方案：3、能判断
3、增材制造设备故障处理的正要和紧急程度：1、能完成增材制造设备常故障部件更换：5、能对增材制造设备各电子元i件进行定期检查和维护.1、增材制造设备故障排杳方法;2、增材制造设需故障分析与处理方J：3、增材制造设备故障性质判新方法：1、增材制造设;常故隔部件更换方法：5、地材制造设备电子元器件定期检杳和维护要求.2增材制造设备网络就署1、能利用多络玷设备对用材制造的全过程实播远F，监M2、能利用“U联网+”技术对增材制造设备实施远程控制与操作；3、能利用-互联网+”技术吹现用户远程制作三维数据模型的需求：1.多终端设备远程监控操作方法：2,互联网远程捽制与操作增材制造设备的方法：3、互联网传输三雒

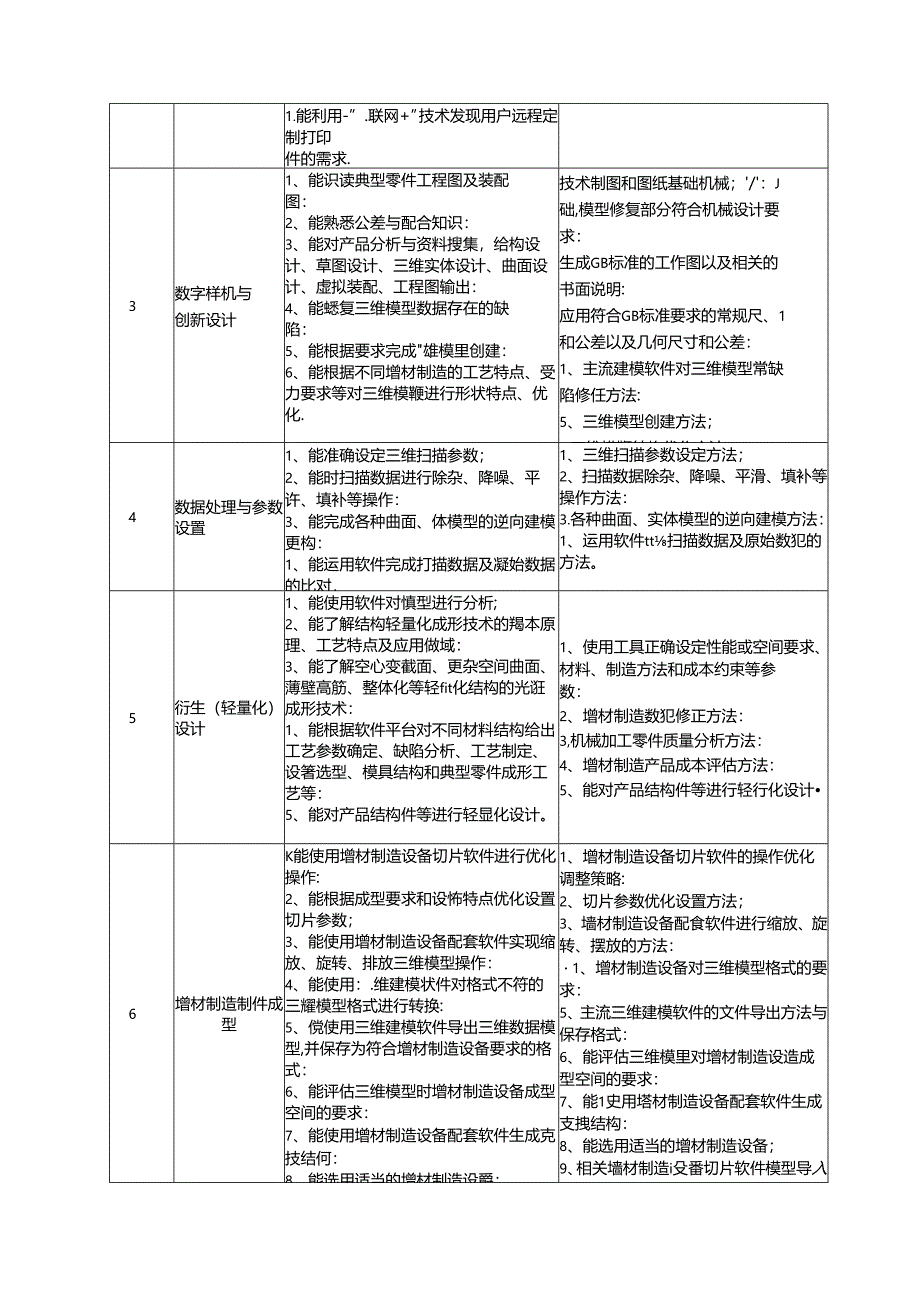

4、数据模型的方法;1、”联网实现用户远程传输打印件的方法.I1.1.能利用-”.联网+”技术发现用户远程定制打印件的需求.3数字样机与创新设计1、能识读典型零件工程图及装配图：2、能熟悉公差与配合知识：3、能对产品分析与资料搜集，给构设计、草图设计、三维实体设计、曲面设计、虚拟装配、工程图输出：4、能蟋复三维模型数据存在的缺陷：5、能根据要求完成雄模里创建：6、能根据不同增材制造的工艺特点、受力要求等对三维模鞭进行形状特点、优化.技术制图和图纸基础机械；/：J础,模型修复部分符合机械设计要求：生成GB标准的工作图以及相关的书面说明:应用符合GB标准要求的常规尺、1和公差以及几何尺寸和公差：1、主
5、流建模软件对三维模型常缺陷修任方法:5、三维模型创建方法；6,三维模鞭结构优化方法.4数据处理与参数设置1、能准确设定三维扫描参数；2、能时扫描数据进行除杂、降噪、平许、填补等操作：3、能完成各种曲面、体模型的逆向建模更构：1、能运用软件完成打描数据及凝始数据的比对，1、三维扫描参数设定方法；2、扫描数据除杂、降噪、平滑、填补等操作方法：3.各种曲面、实体模型的逆向建模方法：1、运用软件tt扫描数据及原始数犯的方法。5衍生（轻量化）设计1、能使用软件对慎型进行分析;2、能了解结构轻量化成形技术的羯本原理、工艺特点及应用做域：3、能了解空心变截面、更杂空间曲面、薄壁高筋、整体化等轻fit化结构的
6、光诳成形技术：1、能根据软件平台对不同材料结构给出工艺参数确定、缺陷分析、工艺制定、设箸选型、模具结构和典型零件成形工艺等：5、能对产品结构件等进行轻显化设计。1、使用工具正确设定性能或空间要求、材料、制造方法和成本约束等参数：2、增材制造数犯修正方法：3,机械加工零件质量分析方法：4、增材制造产品成本评估方法：5、能对产品结构件等进行轻行化设计6增材制造制件成型K能使用增材制造设备切片软件进行优化操作:2、能根据成型要求和设怖特点优化设置切片参数；3、能使用增材制造设备配套软件实现缩放、旋转、排放三维模型操作：4、能使用：.维建模状件对格式不符的三耀模型格式进行转换:5、傥使用三维建模软件导
7、出三维数据模型,并保存为符合增材制造设备要求的格式：6、能评估三维模型时增材制造设备成型空间的要求：7、能使用增材制造设备配套软件生成克技结何：8、能选用适当的增材制造设爵：1、增材制造设备切片软件的操作优化调整策略:2、切片参数优化设置方法；3、墙材制造设备配食软件进行缩放、旋转、摆放的方法：1、增材制造设备对三维模型格式的要求：5、主流三维建模软件的文件导出方法与保存格式：6、能评估三维模里对增材制造设造成型空间的要求：7、能1史用塔材制造设备配套软件生成支拽结构：8、能选用适当的增材制造设备；9、相关墙材制造i殳番切片软件模型导入方法:9、能将切片埼的模型注入增材制造设著中110,能对导
8、入增材制造设备中的数字模型进行打印操作：IK能观察并记录增材制造设备涉度、混度等因素对成里的影响：12,能观察并记录熠材制造设备成型情况:13、能观察并记录增材制造设爵打印件附着情况：Ik能根据设计要求用M具测境打印件,判断打印件尺寸合格性；15,能判断各种打卬耗材的成分与材1拧性：16、能根据产品结构要求选用打印耗材：10、相关增材制造设备切片软件模型输出方法:IK不同类型增材制造设备成型要求：12、检验打印制件质量方法:13、相关求具使用方法：14 .能判断各种打印耗材的成分与材料特性：15 .能根据产品结构要求选用打印耗材：7后处理与产品祖装1、能处理打印件上的残余物侦及辅助支操结构；2
9、.能制禺打印模型上的包覆物质：3、能选择增材制造打印件后期处理环境：1、能根据淘求进行打磨、拊光、唉砂、钻孔等物理方法后期处理:5、能根据需求进行电镀、喷漆、蒸发等化学方法屈期处理：6、能根据需求进行切削加工后期处理：7,能时增材制造打印件出现的缺陷进行修复;8、能对打印过程进行跟踪析总结,完性设计及成型工艺：9、能按照图样要求组装产品，并保证装配制度要求；10.能对打印件后期处理过程中产生的有害物进行处理：11、能对各打印件进行黑装.1.清除工具使用方法:2、打印模型上包桁物质的剥离方法；3、增材制造打印件后期处理环境要求：4、打印件后期处理物理方法：5、打印件后期处埋化学方法：6、打印件后
10、期处理常用i殳备使用方法；7、打印件出现出陷的修复方法;8.机械加工的常用方法：9、产肽装足的精度要求：10、打印件后期处理过程中产生的有古物处理方法；Ik打印件加装方法.8职业素养1、遵纪守法.讲咒公稔：2、热爱劳动，努力工作：3、讲究帧收注武信誉；1、枳极主动，团结协作：5、严谨规范，文明生产：6、爱护设备.安全操作.1.能规范操作设备：2、现场的安全、文明生产及安全防护：3、完成任务的计划性、条理性，以及遇到问题时的应对状况等：1、受岗疫业,尊重赛场工作人员,-S.惜赛场的设备和器材保持赛位的整洁，（三）竞赛时间理论竞赛60分钟，实操竞赛240分钟。二、试题与评判标准（一）试题根据墙材制
11、造设备操作员的岗位要求，结合企业生产实际需求，完成以卜实操竞赛内容：模块一增材制造设备调试与维修利用赛场提供预设有35个故障的增材制造设备（已提前设置好35个线路联接、机械装配、参数调试方面故障点），描述故障现象,说明排除故障方式I1.规范填写相应表格，同时需要实际维修、调试该设备,正酹无误维修完成的设符需要用于完成相应3D加工工作。模块二增材制造设备网络部署实现分布式打印机部署与应用，实现3D模型的打印、文件的上传与下载等功能。模块三数字样机与创新设计使用三维设计软件零件建模、部件装配、表达视图、工程图等模块，根据产品设计图纸创建产品数字样机，根据要求生成产品工程图，输出产品效果图或展示、装
12、拆动画，对提出需要优化结构的零件进行加工工艺上的创新并建模。模块四数据处理与参数设置通过给定三维扫描设法和相应辅助用品，对指定的金属制造产品实物进行三维数据采集和数据处理.模块五衍生（轻化）设计针对金属制造产品，根据设计要求判断并添加设计保留区域、障碍区域，根据产品实际应用场合，判断并添加载荷、约束条件，根据实际选择合理的材料及加工方式，使用衍生式设计工具得出关键零部件轻量化设计结果。模块六.墙材制造制件成型任务一理解增材制造方法的原理与优势,根据不同零部件的加工要求和适合的加工方法，正确选择增材制造技术打印相应的零部件（其中至少1个零部件需要采用维修、调试完成的FDM3D打印完成）。会操作设
13、省并设置合理的加工参数，使用增材制造方式完成零部件的加工制造。任务二增材制造：通过衍生（轻量化）设计后的产品，选择正确的设备对其制件成型。模块七后处理与产品姐装对加工件进行适当的后处理，根据日常知识和所提供的产品装配示意图，使用相关工具组装出完整的产品，产品能实现既定的功能。模块八职业素养1 .规范操作设备：2 .现场的安全、文明生产及安全防护：3 .完成任务的计划性、条理性，以及遇到问题时的应对状况等：4 .尊重赛场工作人员，爱惜赛场的设备和器材，保持赛位的整洁。（二）评分细则参赛选手的成绩评定包括理论知识占总成绩的20乐实践操作占总成绩的80%。Is理论知识理论知识满分100分。2、实践操
14、作评分标准及分值实践操作成绩根据选手在规定的时间内，完成工作任务的情况，满分100分，具体组成:模块要求内容4Ht增材制造设备调试与雒修利JIJ赛场提供预设有35个故障的FDM3D打印（已打前设置好35个战路联接、机械装配、参数调试方面故障点），描述故障现象，说明排除故障方式且规范填写相应表格,同时需要实际维修该设备，正确无误推脩完成的设备需要用于完成相应3D加工工作每个故障的排除I2分8正确填写排除故障表格2增材制造设缶网络部署实现分布式打印机都署与应用,实现3D模型的打印、文件的上传与下我等功能。实现分布式打印机部署与应用88%数字样机与创新设计使用三维设计软件零件包模、部件装配、表达视图、工程偿模块,根据产品设计图纸创建产品数字样机，根据要求生成产品工程图，输出产品效果图或展示、装拆动画，时提出御要优化结构的零件进行加工工艺上的创新并建模.装配爆炸工程图42(拆装动画4运动仿真4结构优化与创新5演染的轴测图3数据处理与参数设置（任务二选一，评分根据选手选择的具体任务进行评分）任务一金属增材制造：通过给定维扫描设备和相应辅助用品，对指定的金局制造产品实物进行三维数据采集和数据处理。ST1.文件、点云文件3数据完整度5泡染图片效果2任务一模具制造:通过给定二维扫描设&和相应辅助用品，对指定的模具制造实物进行三维数据采集和数据处理。ST1.文件、点云文件3
