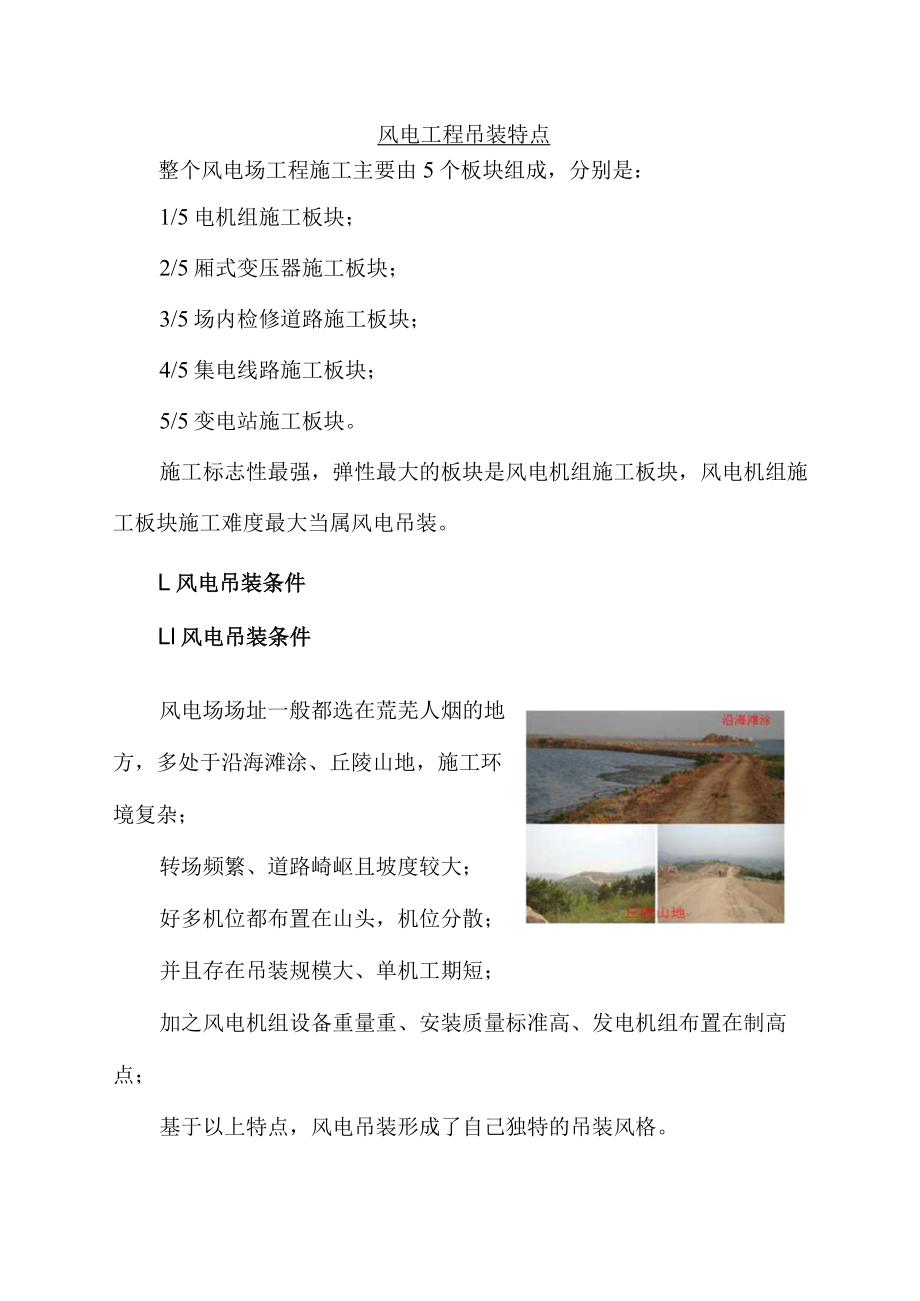

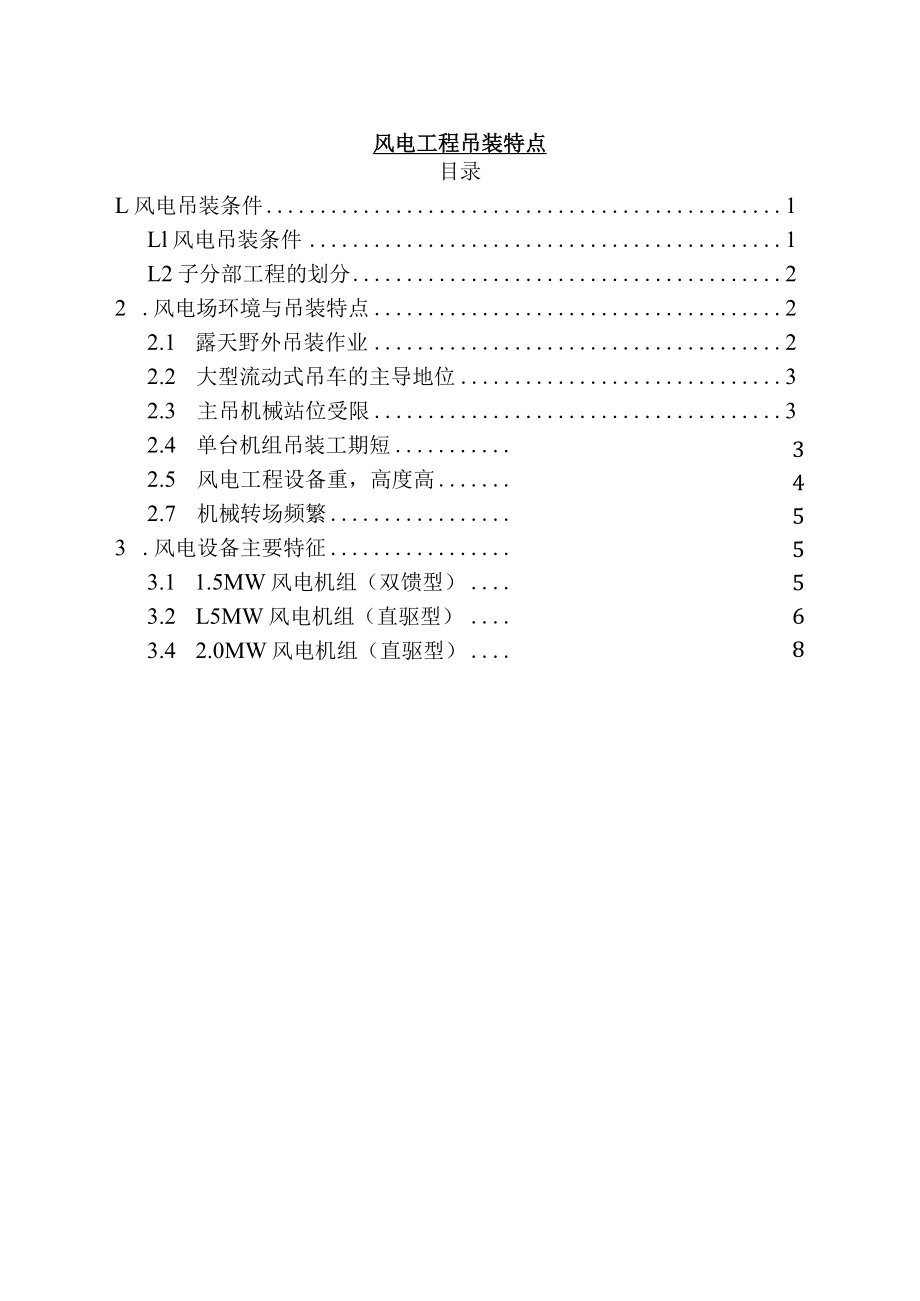

1、3455568风电工程吊装特点目录L风电吊装条件1Ll风电吊装条件1L2子分部工程的划分22 .风电场环境与吊装特点22.1 露天野外吊装作业22.2 大型流动式吊车的主导地位32.3 主吊机械站位受限32.4 单台机组吊装工期短2.5 风电工程设备重，高度高2.7 机械转场频繁3 .风电设备主要特征3.1 1.5MW风电机组（双馈型）3.2 L5MW风电机组（直驱型）3.4 2.0MW风电机组（直驱型）风电工程吊装特点整个风电场工程施工主要由5个板块组成，分别是：1/5电机组施工板块；2/5厢式变压器施工板块；3/5场内检修道路施工板块；4/5集电线路施工板块；5/5变电站施工板块。施工标志

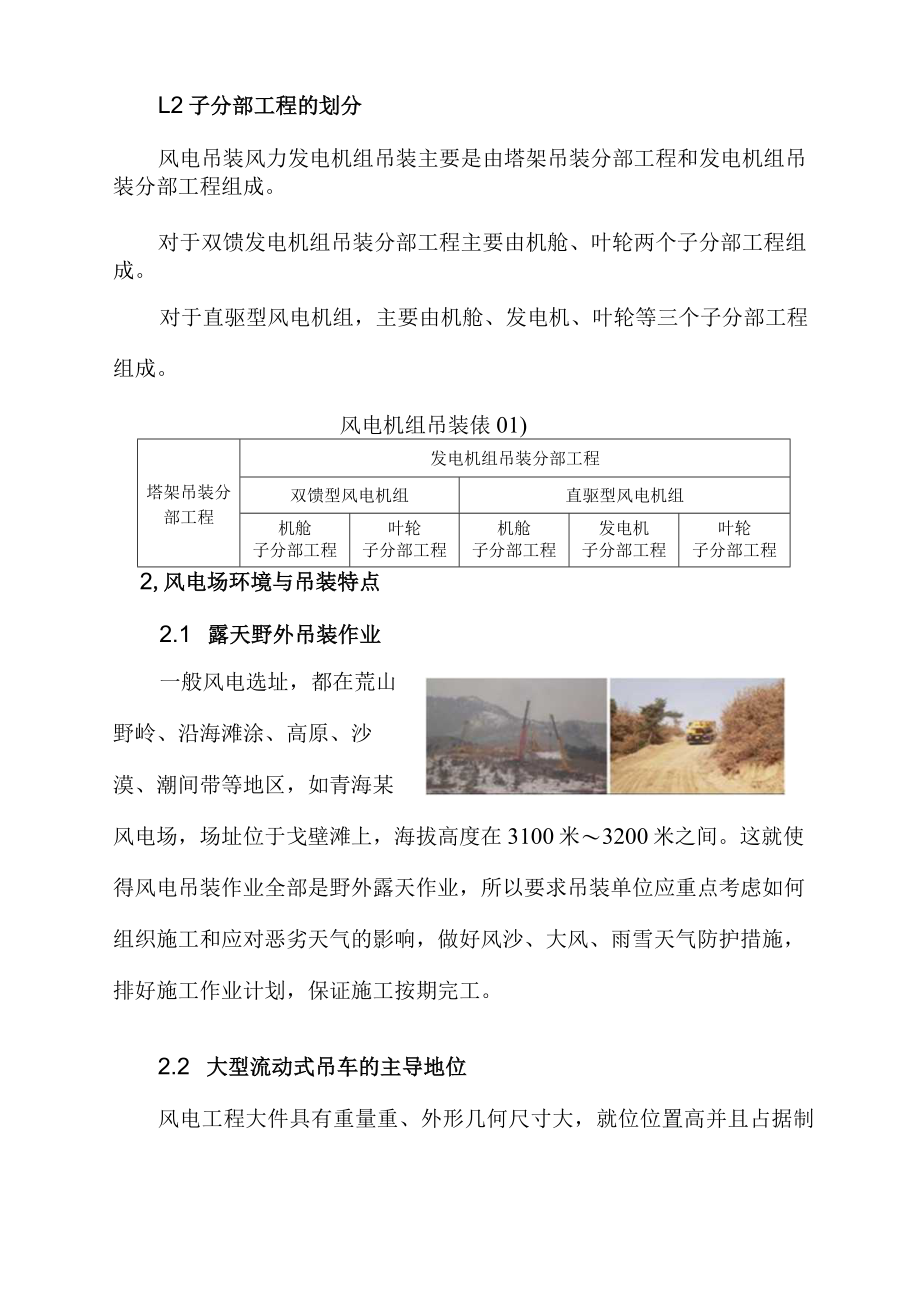

2、性最强，弹性最大的板块是风电机组施工板块，风电机组施工板块施工难度最大当属风电吊装。L风电吊装条件Ll风电吊装条件风电场场址一般都选在荒芜人烟的地方，多处于沿海滩涂、丘陵山地，施工环境复杂；转场频繁、道路崎岖且坡度较大；好多机位都布置在山头，机位分散；并且存在吊装规模大、单机工期短；加之风电机组设备重量重、安装质量标准高、发电机组布置在制高点；基于以上特点，风电吊装形成了自己独特的吊装风格。L2子分部工程的划分风电吊装风力发电机组吊装主要是由塔架吊装分部工程和发电机组吊装分部工程组成。对于双馈发电机组吊装分部工程主要由机舱、叶轮两个子分部工程组成。对于直驱型风电机组，主要由机舱、发电机、叶轮等
3、三个子分部工程组成。风电机组吊装俵01)塔架吊装分部工程发电机组吊装分部工程双馈型风电机组直驱型风电机组机舱叶轮机舱发电机叶轮子分部工程子分部工程子分部工程子分部工程子分部工程2,风电场环境与吊装特点2.1 露天野外吊装作业一般风电选址，都在荒山野岭、沿海滩涂、高原、沙漠、潮间带等地区，如青海某风电场，场址位于戈壁滩上，海拔高度在3100米3200米之间。这就使得风电吊装作业全部是野外露天作业，所以要求吊装单位应重点考虑如何组织施工和应对恶劣天气的影响，做好风沙、大风、雨雪天气防护措施，排好施工作业计划，保证施工按期完工。2.2 大型流动式吊车的主导地位风电工程大件具有重量重、外形几何尺寸大，
4、就位位置高并且占据制高点等特点，目前只有采用大型流动式吊车直接吊装就位，除此之外没有太好的办法。如XX年X月，当时拥有“亚洲第一吊”之称的某型号90Ot履带起重机圆满完成位于江苏某地的中国首台最大兆瓦某型6.0MW风机的吊装工作。该履带起重机采用主臂78m和副臂42m工况，作业半径22m,机舱部分重达287t,叶轮部分重达128to2.3 主吊机械站位受限丘陵、山头设计的风电机组，吊装平台大多是山体降基或临近山体，吊装组合场地有限，一般只有3550X50m,甚至比这还小，场地既要考虑到主、铺吊车的站位，又要考虑到叶轮的组合和吊装的可行性。场地受限使风机各部件的堆放、地面组装和吊装更加困难。2.
5、4 单台机组吊装工期短由于单台风机大件件数一般只有5到6件（塔筒3到4件、机舱1件、叶轮1件），所以单机吊装工期很短，一般平均吊装工期只有23天。某风电场L5MW风电吊装：施工现场为丘陵地带，施工环境比较复杂，吊机械选用360t风电专用吊机。风机吊装高度最高为70m,机舱重量为58t,安装就位所需时间约14分钟。叶轮总重为37t,叶片长度为36m,安装就位所需时间约15分钟。在吊装过程中，吊机采用78m+9.5m臂长，作业半径为19米工况，最大起重能力为75.5吨。2.5 风电工程设备重，高度高风电工程大件设备包括：塔筒、机舱、发电机（直驱型）、叶轮等,这些设备均具有重量重，安装高度高的特点。
6、如：左云某风场L5MW风力发电机组。风机最重件为机舱，约60t,就位高度为61.15mo桨叶组件总重约32.5t,就位高度约63m。主吊机械选用CCl400（30Ot）型履带吊（84m主臂工况）。2.6 风场场址海拔高，起伏大近年来国内好多风场场址海拔高,起伏大，致使风机吊装难度越来越大。如河北某风电场共有24台2.0MW直驱风电机组,该风电场海拔在17002250m,地势高,山地落差在500m左右,起伏较大。风机机位大多分布在独立山头上，给大型机械组合和转场带来很多不便。2.7 机械转场频繁风电机位大多布置在丘陵、独立山头，机群布置散乱，机组吊装真可谓“阵地战”，言外之意：吊装机械要频繁转场
7、，就以吉林某风电场来说：该电场一期工程总装机容量为10。MW的风电场，单机容量为1500kW,共67台，大型吊装机械就得转场67次。总之，风电机组施工工艺具有5个方面的技术特点：风力发电机组施工地理环境相对较差，设备入场及转场的临时道路和设备组装吊装施工平台工程量都比较大。基础环的定位、找正、找平要求高。风机的设备重量大、叶片外形尺寸长、风机吊装难度大。风机各部件连接均采用内法兰、大直径高强度螺栓连接、螺栓连接紧固力矩值高。风电场机组机位布置分散，大型吊装机械转场次数多，转场距离大。3,风电设备主要特征3.1 1.5MW风电机组(双馈型)某风电场风机选用FD70B型风力发电机组，该型风力发电机
8、是一款额定功率为1500KW、频率为50Hz的可变桨控制、可变速风电机组。风机具有自动变桨及自动偏航功能。塔架参数表(表。2)排序外形尺寸(mm)数量单重(kg)塔筒m（上）段3457295525400130000塔筒（中）段3837345719250131700塔筒I（下）段4000383716500138700解读：1、塔筒共分3段；2、塔筒1（下）段38.7t,为塔筒组件最重件；3、塔筒总高61.15m;4、塔筒总重IOO.4t,塔筒重占风电机组总重的52%o风电机组部件参数表（表03）设备名称部件尺寸（mm）数量单重（kg）机舱长义宽X高102003725X4100160000轮毂43
9、303750116000叶片叶根直径X长度18853400035500/单片解读：1、发电机组为双馈型；2、机舱最重，重量为60t;3、风轮直径70m;4、安装高度63.2m。3.2 L5MW风电机组（直驱型）某草原风电场风机选择JF-1500/70（1500KW）型风力发电机组，由基础环，塔架，机舱，发电机，叶轮五大部分组成。基础环:在基础施工过程放入基础内，浇注在基础内，基础环高出地面约0.4米。塔架参数表（表。4）排序塔筒长度（m）数量单重（t）总高度/总重塔筒U（上）段3113261m90t塔筒I（下）段30158解读1、塔筒共分2段；2、塔筒I（下）段58t,为塔筒组件最重件；3、塔
10、筒总高61m;4、塔筒总重90t,塔筒重占风电机组总重的50.5%o风电机组部件参数表（表05）设备名称单重（t）设备名称单重（t）机舱11.685发电机43.6轮毂13.85叶轮33电控柜：由主控柜、电容柜、计算机柜组成，总重3.6吨；机舱：由机舱罩总成、底座总成、测风系统、偏航系统、润滑系统、液压系统、提升机总成等组成，总重11.685吨；叶轮：叶轮由轮毂和三个叶片组成，轮毂重为13.85吨，叶片单重为6吨，长为34.2米，轮毂中心到地面高为65米。解读1、发电机组为直驱型；2、发电机最重，重量为43.6t,机舱重仅ll685t,发电机+机舱=55.3t;3、风轮直径70m;4、安装高度6
11、5mo3.3 2.0MW风电机组（双馈型）某风电场风电设备选用W2000C-99-80双馈型风力发电机组（IB）o塔架参数表（表06）排序外形尺寸（mm）重量（t）组立后上法兰标高（mm）塔筒总重（t）塔筒W（上）段328928602537028.976865160.4塔筒皿（中上）段363332892263042.051495塔筒（中下）段392l36331765045.728865塔筒I（下）段39723921X1121543.811215解读1、塔筒共分4段，塔筒I（下）段为近似圆筒状，上下口径相差51mm;其余为喇叭状；2、塔筒（中下）段45.7t,为塔筒组件最重件；3、塔筒总高76.
12、9m;4、塔筒总重160.4t,塔筒重占风电机组总重的54.6%o风电机组部件参数表（表07）设备名称长(Hl)宽（m）高（m）重量（t）机舱13.64.74.0685轮毂4.713.7420叶片48.383.59.43=28.2叶轮994.248.5解读1、发电机组为双馈型；2、机舱最重，重量为85t;3、风轮直径99m;4、安装高度78.9m。3.4 2.0MW风电机组（直驱型）某风电场风电设备选用XE96-2000直驱型风电机组。塔架参数表（表08）排序外形尺寸（m）重量（t）组立后上法兰标高（m）塔筒总重（t）塔筒W（上）段3.482.68X21.524.977.5155.6塔简m（中
13、上）段4.063.4820.032.956塔筒（中下）段4.44.0620.043.236塔筒I（下）段4.44.416.054.616解读1、塔筒共分4段，塔筒1（下）段为圆筒状，上下口径一样;其余为喇叭状；2、塔筒1（下）段重量54.6t,为塔筒组件最重件；3、塔筒总重155.63塔筒重占风电机组总重的53.8%o风电机组部件参数表（表09）设备名称XE96-2000机型备注外形尺寸（m）起升重量（t）起升高度（m）叶片45.22.953.43X9叶轮964.548.580中心轴线机舱3.7623.292X3.8951980发电机4.2652.766680轮毂3.59IX3.78621.580风轮直径96m解读1、发电机组为直驱型；2、发电机最重，重量为66t,机舱重仅19t,发电机+机舱=85t;3、风轮直径96m;4、安装高度80mo
