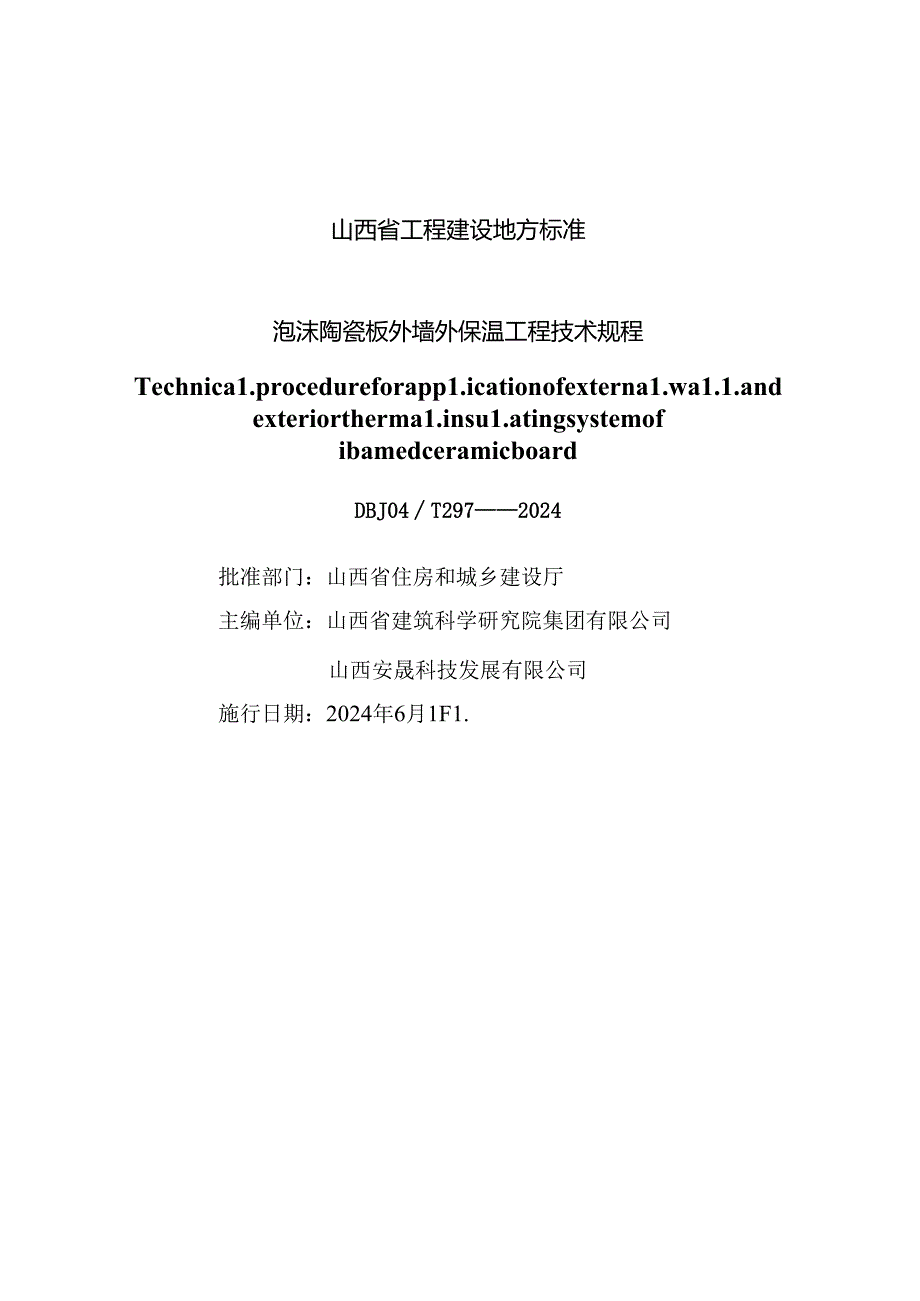

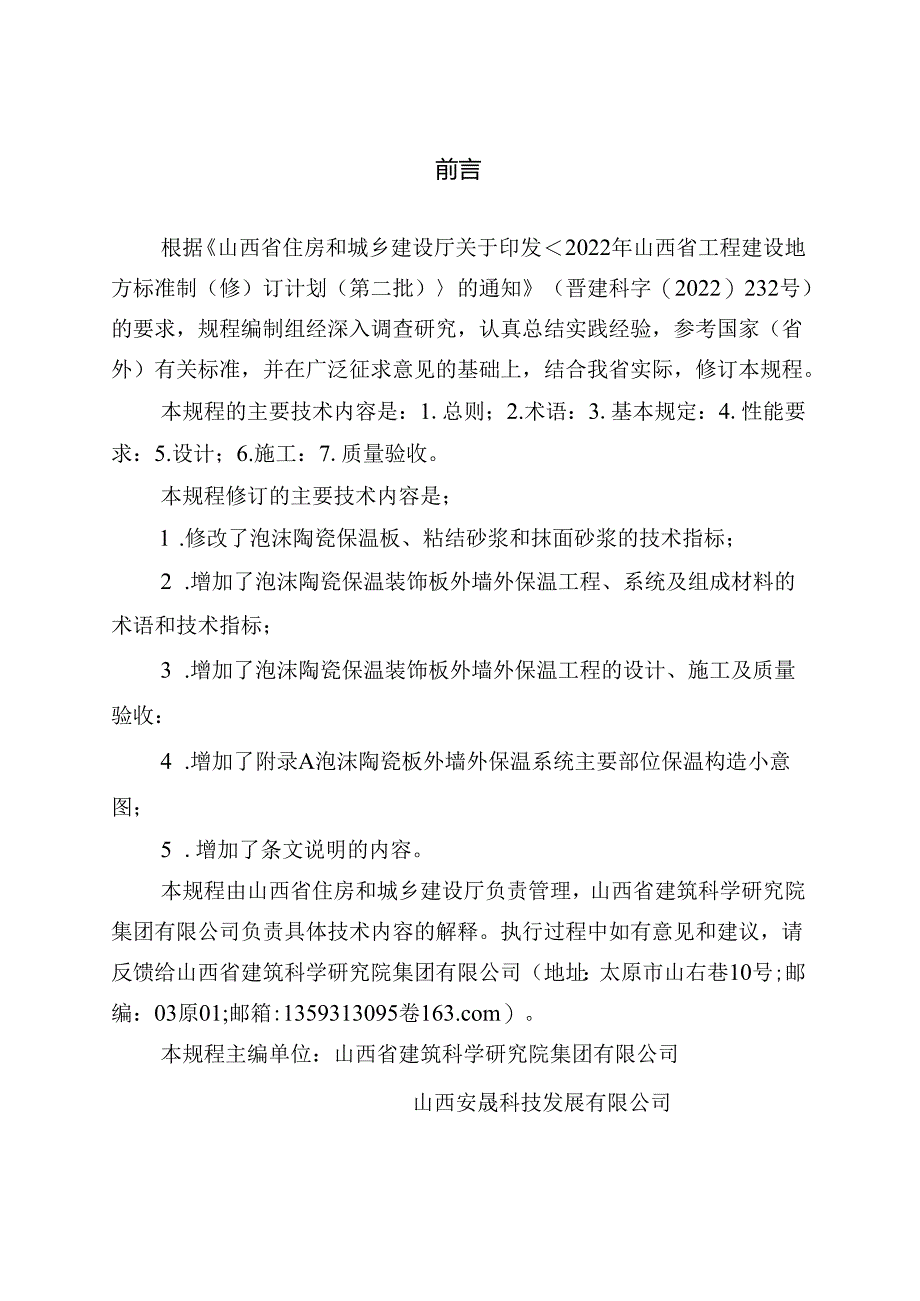

1、山西省工程建设地方标准泡沫陶瓷板外墙外保温工程技术规程Technica1.procedureforapp1.icationofexterna1.wa1.1.andexteriortherma1.insu1.atingsystemofibamedceramicboardDBJ04T2972024批准部门：山西省住房和城乡建设厅主编单位：山西省建筑科学研究院集团有限公司山西安晟科技发展有限公司施行日期：2024年6月1F1.前言根据山西省住房和城乡建设厅关于印发2022年山西省工程建设地方标准制（修）订计划（第二批）的通知（晋建科字（2022）232号）的要求，规程编制组经深入调查研究，认真总结实
2、践经验，参考国家（省外）有关标准，并在广泛征求意见的基础上，结合我省实际，修订本规程。本规程的主要技术内容是：1.总则；2.术语：3.基本规定：4.性能要求：5.设计；6.施工：7.质量验收。本规程修订的主要技术内容是；1 .修改了泡沫陶瓷保温板、粘结砂浆和抹面砂浆的技术指标；2 .增加了泡沫陶瓷保温装饰板外墙外保温工程、系统及组成材料的术语和技术指标；3 .增加了泡沫陶瓷保温装饰板外墙外保温工程的设计、施工及质量验收：4 .增加了附录A泡沫陶瓷板外墙外保温系统主要部位保温构造小意图；5 .增加了条文说明的内容。本规程由山西省住房和城乡建设厅负责管理，山西省建筑科学研究院集团有限公司负责具体技
3、术内容的解释。执行过程中如有意见和建议，请反馈给山西省建筑科学研究院集团有限公司（地址：太原市山右巷10号;邮编：03原01;邮箱:1359313095卷）。本规程主编单位：山西省建筑科学研究院集团有限公司山西安晟科技发展有限公司ExteriorWa1.1.Insu1.ationSystemOfTheFoainedCeramicBoard35Exp1.anationOfVVordinginThisStandard411.istofQuotedStandards42Exp1.anationofProvisions451总则.o.为了规范泡沫陶瓷板外墙外保温系统在建筑工程中的应用，做到保证质量、安
4、全适用、经济合理、节能环保，制定本规程。1.0.2本规程适用于山西省行政区域内新建、改建、扩建建筑工程及既有建筑节能改造工程中采用泡沫陶瓷板外墙外保温工程的设计、施工和质量验收。1.0.3泡沫陶瓷板外墙外保温工程的设计、施工和质量验收除应符合本规程外，尚应符合国家、行业和山西省现行标准的有关规定。2术语2.0.1泡沫陶瓷板foamedceramicboard以黏土、石英、碱金属或碱土金属氧化物矿物为原料，或以陶瓷废渣、珍珠岩尾矿、铁矿尾矿、赤泥、粉煤灰等工业固体废弃物中的一种或几种为原料，辅以发泡剂等，经高温焙烧发泡而制成的具有保温隔热性能的轻质板状陶瓷制品，也称“发泡陶瓷板”。2. 0.2泡
5、沫陶瓷板外墙外保温系统externa1.wa1.1.andexteriortherma1.insu1.atingsystemoffoamedceramicboard泡沫陶瓷板外墙外保温系统包括泡沫陶瓷保温板薄抹灰外墙外保温系统和泡沫陶瓷保温装饰板外墙外保温系统。2.0.3泡沫陶瓷板外墙外保温工程externa1.wa1.1.andexteriortherma1.insu1.atingprojectoffoamedceramicboard泡沫陶瓷板外墙外保温工程包括泡沫陶瓷保温板薄抹灰外墙外保温工程和泡沫陶瓷保温装饰板外墙外保温工程。2.0.4泡沫陶瓷保温板foamedceramicinsu1.
6、ationboaid用于建筑保温隔热工程，由无机多孔陶瓷材料在工厂制成的热传导率低、吸水率低、耐高温、耐候、不燃的保温板材。2.0.5泡沫陶瓷保温板薄抹灰外墙外保温系统externa1.wa1.1.andexteriortherma1.insu1.atingsystemoffoamedceramicinsu1.ationboard由泡沫陶瓷保温板、抹面层、玻璃纤维网布、固定材料（粘结砂浆、锚栓等）和饰面层构成，并固定在外墙外表面的非承重保温构造的总称。2.0.6泡沫陶瓷保温板薄抹灰外墙外保温J2程externa1.wa1.1.andexteriortherma1.insu1.atingproj
7、ectoffoamedceramicinsu1.ationboard将泡沫陶瓷保温板薄抹灰外墙外保温系统施工固定在外墙外表而上所形成的建筑物实体。2.0.7泡沫陶瓷保温装饰板foamedceramicinsu1.ationdecorativeboard在工厂预制成型的板状制品，由泡沫陶瓷保温板、装饰面板以及胶粘剂、连接件复合而成，具有保温和装饰功能。2.0.8泡沫陶瓷保温装饰板外墙外保温系统externa1.wa1.1.andexteriorIherma1.insu1.atingsystemoffoamedceramicinsu1.ationdecorativeboard由泡沫陶瓷保温装饰板、
8、粘结砂浆、锚固件、嵌缝材料和密封胶等组成，置于建筑物外墙外侧，以实现保温装饰一体化功能构造的总称。2.0.9泡沫陶兖保温装饰板外境外保温工程exteriorwa1.1.andexterna1.therma1.insu1.ationprojectoffoamedceramicinsu1.ationdecorativeboard将泡沫陶瓷保温装饰板外境外保温系统施工固定在外墙外表面上所形成的建筑物实体。2.0.10基层basecourse外保温系统所依附的外墙。2.0.11保温层thema1.insu1.ation1.ayer由保温材料组成，在外保温系统中起保温隔热作用的构造层。2.0.12抹面层
9、trowe1.finish1.ayer抹在保温层上，中间夹有玻储纤维网布，保护保温层并起防裂、防水、抗冲击和防火作用的构造层。2.0.13饰而层finishcoat1.ayer外保温系统外装饰层。2.0.14粘结砂浆bondingmortar由水泥、高分子聚合物和填料等材料组成，专用于把泡沫陶瓷板粘贴到基层墙体上起固定作用的材料。2.0.15抹面砂浆trowe1.finishmortar由水泥、高分子聚合物和填料等材料组成，抹在粘贴好的泡沫陶瓷保温板外表面，用以保证泡沫陶瓷保温板薄抹灰外墙外保温系统的机械强度和耐久性的材料。2.0.16玻璃纤维网布enhancementnetwork表面经高分
10、子材料涂覆处理的、具有耐碱功能的网格状玻璃纤维织物，作为增强材料内置于抹面砂浆中，用以提高抹面层的抗裂性和抗冲击性，简称玻纤网。2.0.17锚栓anchor由膨胀件和膨胀套管组成，依靠膨胀产生的摩擦力或机械锁定作用连接保温系统与基层墙体的机械固定件。2.0.18锚固件mechanica1.fixings用于将泡沫陶瓷保温装饰板固定于基层墙体的专用机械固定件。2.0.19填缝材料cau1.kingmateria1.对泡沫陶瓷保温装饰板之间的分隔缝进行填充的保温材料。2.0.20密封胶f1.uidsea1.ant对泡沫陶瓷保温装饰板板缝进行密封的柔性材料，口用硅酮或改性硅酮建筑密封胶。2.0.21
11、托架supportbracket用于支撑泡沫陶瓷板自重，设置在泡沫陶瓷板系统底部和外墙圈梁位置的金属托架。3基本规定3.0.1泡沫陶瓷板外墙外保温工程应符合下列要求：1能适应基层的正常变形，且不产生开裂或空鼓,2能长期承受自重、风荷载和室外气候的反复作用，且不产生有害的变形和破坏；3与基层墙体有可靠连接，遇地宸发生时不应从基层上脱落；4具有防水抗渗性能；5在正常使用条件下，具有一定的密封性。防火性能应符合国家现行标准建筑设计防火规范GB50016和建筑防火通用规范GB55037的有关规定。3.0.2泡沫陶瓷板外墙外保温工程节能设计，应根据建筑热工计算编制节能专篇，重点说明建筑的窗墙面积比、体形
12、系数、围护结构传热系数和供暖空调负荷等主要热工性能指标，且应符合国家和山西省现行标准建筑环境通用规范GB55016、建筑节能与可再生能源利用通用规范GB55015民用建筑热工设计规范GB50176、公共建筑节能设计标准DBJO4/T-241、居住建筑节能设计标准DBJ04-242.既有采暖居住建筑节能改造设计标准DBJ04-243等的有关规定。3.0.3泡沫陶瓷板外墙外保温工程的设计与施工，应符合国家有关资源节约、环境卫生、劳动保护等方面的规定。3.0.4泡沫陶瓷板外墙外保温系统各组成材料应具有物理、化学稳定性，应彼此相容并应具有防腐性。3.0.5泡沫陶瓷板外墙外保温工程使用的材料和构件等，必
13、须符合设计要求和国家、行业、山西省现行标准的有关规定，严禁使用国家和山西省明令禁止与淘汰的材料。3.0.6泡沫陶瓷板外墙外保温系统的性能检验项目应为型式检验项目，型式检验报告的有效期应为2年，泡沫陶瓷板及组成材料应4性能要求4.1 一般规定4.1.1 泡沫陶瓷保温板薄抹灰外墙外保温系统组成材料包括：泡沫陶瓷保温板、防水砂浆、粘结砂浆、抹面砂浆、玻纤网、锚栓、腻子、饰面材料（防水涂料）、托架等。基本构造示意如图4.1.1。0B4.1.1泡沫陶姿保温板幕抹灰外墙外保温系统构造示意I一基层墙体；2粘结层；3泡沫陶兖保温板：4一饰面层4.1.2 泡沫陶优保温装饰板外境外保温系统组成材料包括：泡沫陶瓷保
14、温装饰板、防水砂浆、粘结砂浆、锚固件、填缝材料、密封胶、托架等。基本构造示意如图4.1.2。附录A泡沫陶瓷板外墙外保温系统主要部位保温构造示意图A.0.1泡沫陶瓷保温板薄抹灰外墙外保温系统门窗洞口保温构造示意如下图所示：图A.0.1泡沫陶麦保温板薄抹灰外墙外保温系统门窗洞口保温构造示意图1一基层墙体；2界面砂浆；3一防水砂浆找平层：4一粘结砂浆粘结层：5泡沫陶瓷保温板；6一抹面砂浆红合玻纤网抹面层：7一饰面砂浆（防水涂料）面层：8密封胶嵌缝；9一内嵌滴水槽；10一轻质砂浆：11一填缝材料A.0.2泡沫陶瓷保温板薄抹灰外墙外保温系统外墙勒脚部位保温构造示意如下图所示：猿：:戡-3TTrn可.12
15、、-Uff1.A,21一基层墙体：2一界面砂浆：3防水砂浆找平层：4一粘结砂浆粘结层：5泡沫陶瓷保温板：6一抹面防水砂浆复合被纤网抹面层；7饰面砂浆（防水涂料）面层；8一聚苯板条：9一聚乙烯泡沫塑料棒；10密封胶嵌缝：11一深入室外地坪下的保温板：12地面保温板A.0.3泡沫陶瓷保温板薄抹灰外墙外保温系统女儿墙部位保温构造示意如下图所示：图A.O3泡沫陶瓷保温板薄抹灰外墙外保温系统女儿墙部位保温构造示意图1一基层墙体：2一界面砂浆：3防水砂浆找平层：4一粘结砂浆粘结层：5泡沫陶宽保温板：6一抹面防水砂浆曳合玻纤网抹面层：7饰面砂浆（防水涂料）面层：8附加卷材防水层：9一密封胶：10一轻质砂浆：11一卷材防水层ff1.A.as-2械1一基层墙体；2一界面砂浆；3一防水砂浆找平层；4一结构层；5一泡沫陶针保温装饰板：6密封胶嵌缝；7填缝材料；8锚固件A.0.6泡沫陶瓷保温装饰板外墙外保温系统女儿墙构造示意如下图所示：B2%BA.ae-1潮擂*曲瞄睇崎超UUM吟Bff1.1一基层墙体；2一界面砂浆；3一防水砂浆找平层；4一粘结砂
