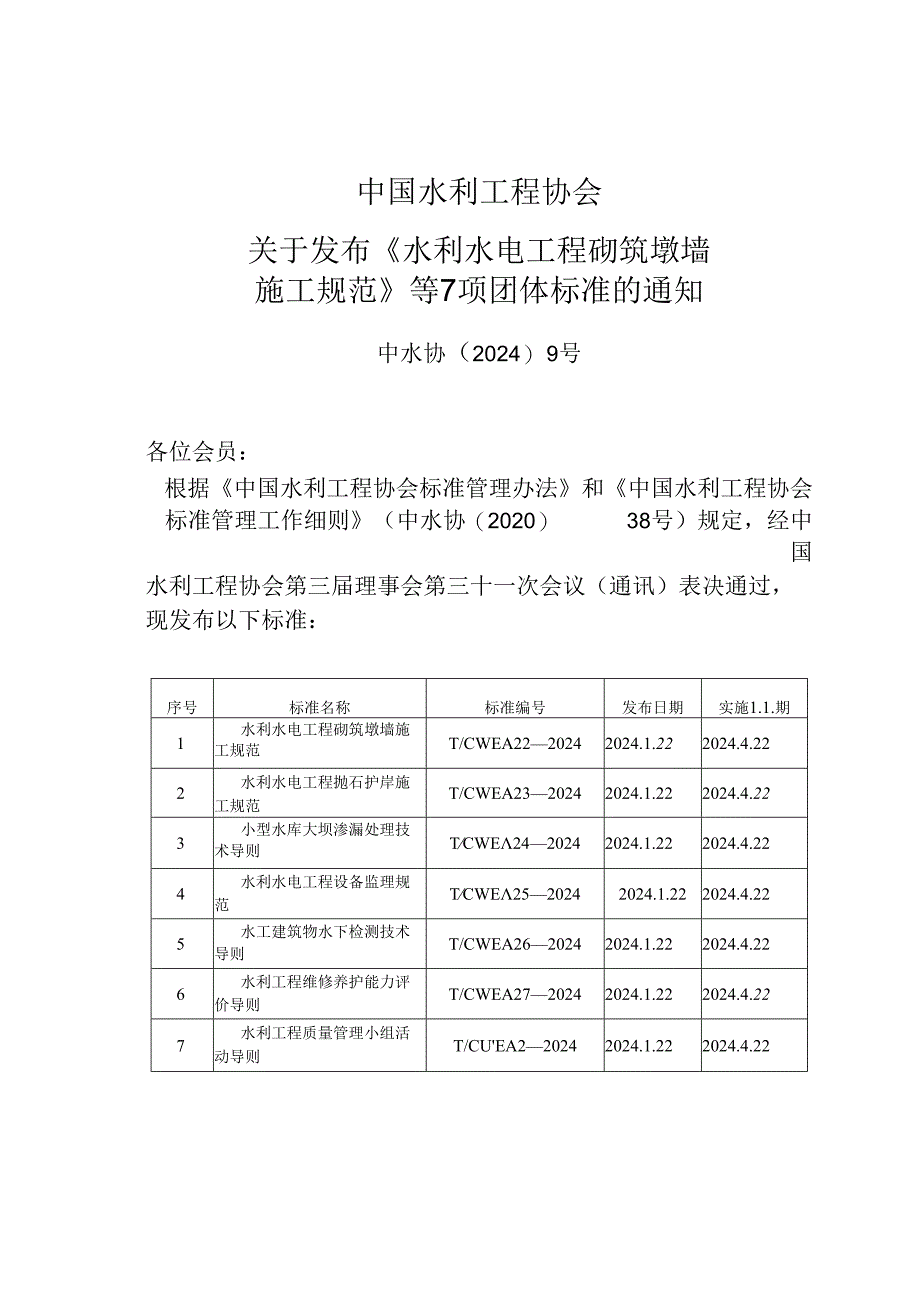

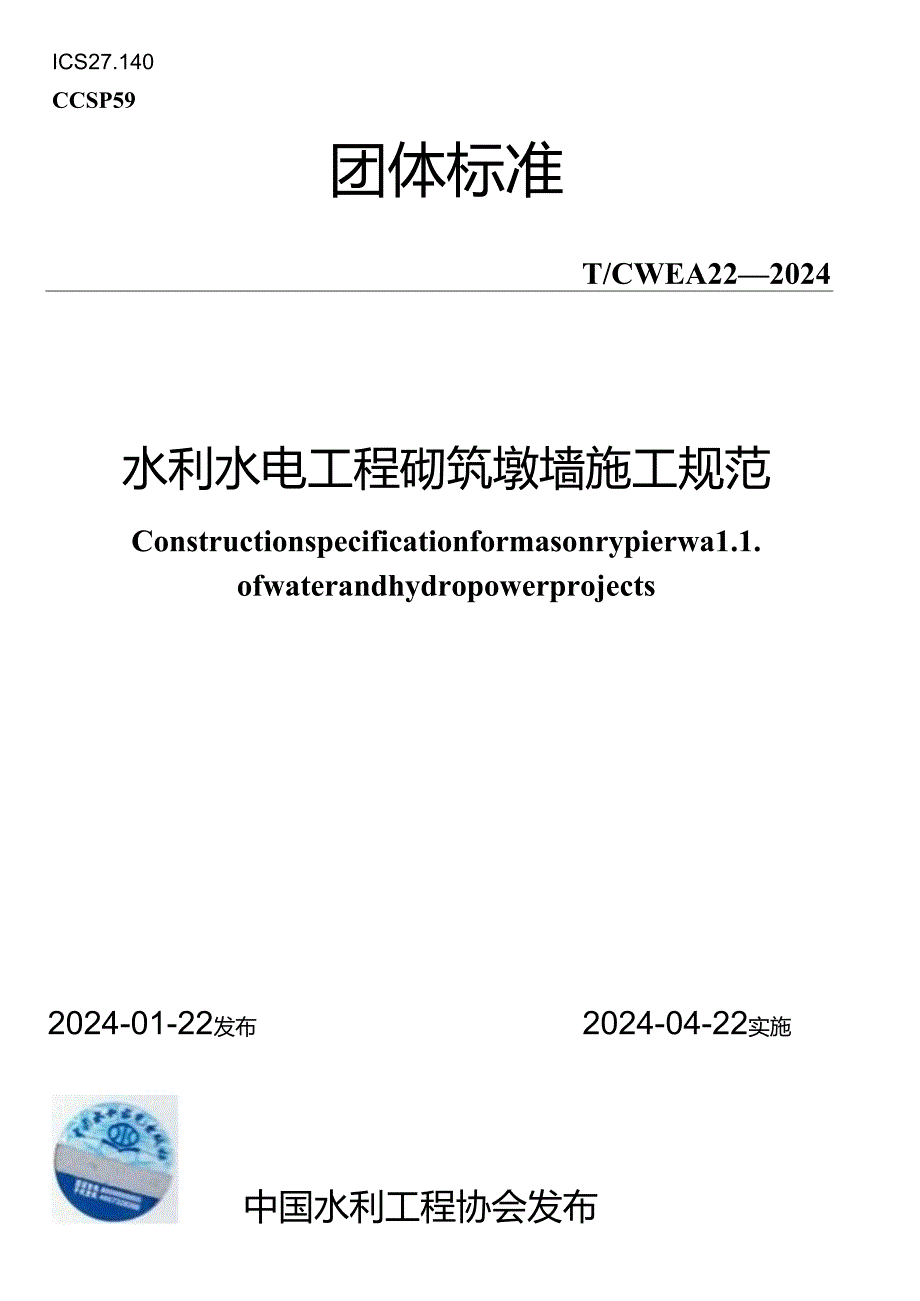

1、ICS27.140CCSP59团体标准T/CWEA222024水利水电工程砌筑墩墙施工规范Constructionspecificationformasonrypierwa1.1.ofwaterandhydropowerprojects2024-01-22发布2024-04-22实施中国水利工程协会发布中国水利工程协会关于发布水利水电工程砌筑墩墙施工规范等7项团体标准的通知中水协（2024）9号各位会员：根据中国水利工程协会标准管理办法和中国水利工程协会标准管理工作细则（中水协（2020）38号）规定，经中国水利工程协会第三届理事会第三十一次会议（通讯）表决通过，现发布以下标准：序号标准名称标
2、准编号发布日期实施1.1.期1水利水电工程砌筑墩墙施工规范T/CWEA2220242024.1.222024.4.222水利水电工程抛石护岸施工规范T/CWEA2320242024.1.222024.4.223小型水库大坝渗漏处理技术导则TCWE2420242024.1.222024.4.224水利水电工程设备监理规范TCWE2520242024.1.222024.4.225水工建筑物水下检测技术导则T/CWEA2620242024.1.222024.4.226水利工程维修养护能力评价导则T/CWEA2720242024.1.222024.4.227水利工程质量管理小组活动导则T/CUEA22

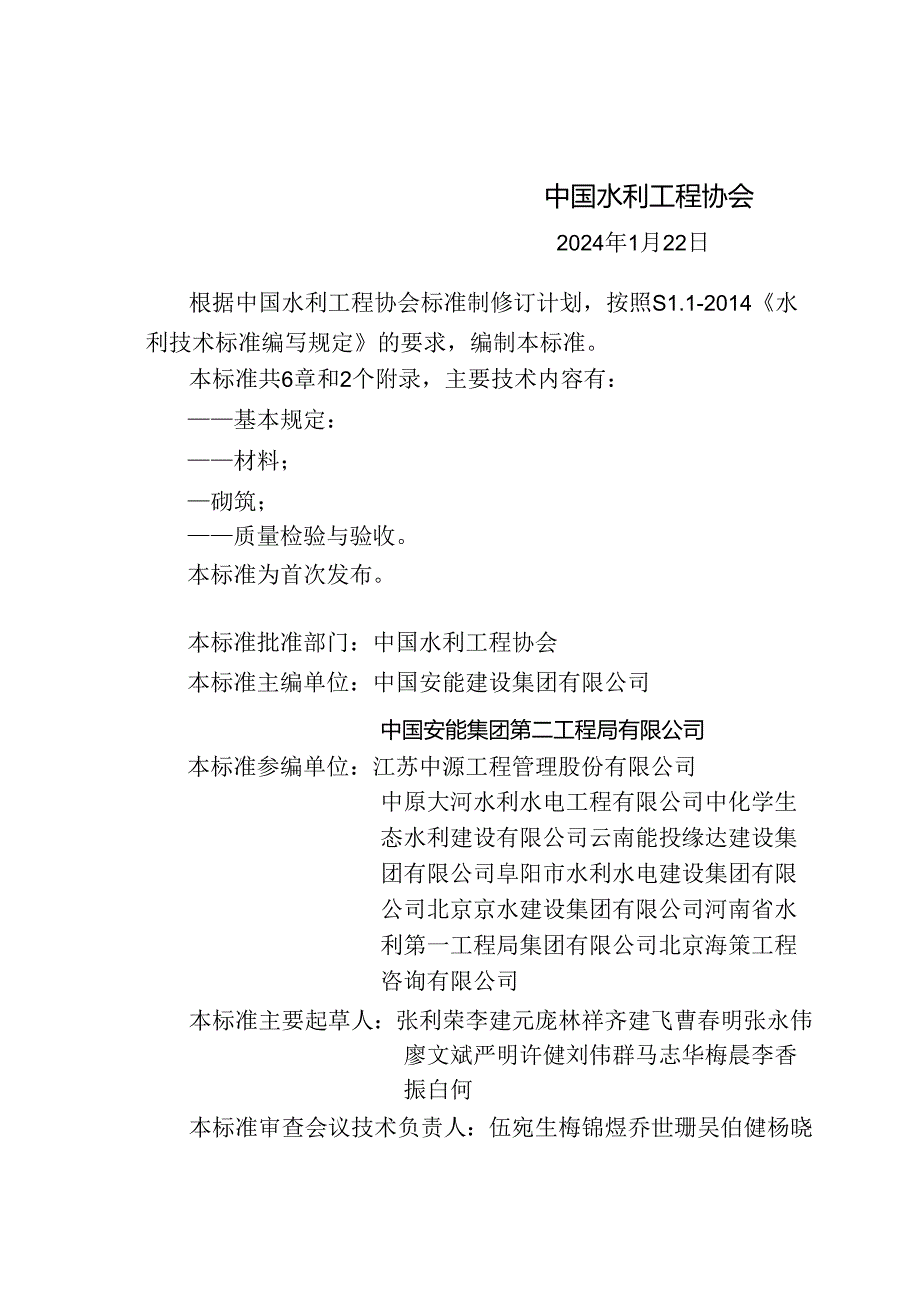

3、0242024.1.222024.4.22中国水利工程协会2024年1月22日根据中国水利工程协会标准制修订计划，按照S1.1-2014水利技术标准编写规定的要求，编制本标准。本标准共6章和2个附录，主要技术内容有：基本规定：材料；砌筑；质量检验与验收。本标准为首次发布。本标准批准部门：中国水利工程协会本标准主编单位：中国安能建设集团有限公司中国安能集团第二工程局有限公司本标准参编单位：江苏中源工程管理股份有限公司中原大河水利水电工程有限公司中化学生态水利建设有限公司云南能投缘达建设集团有限公司阜阳市水利水电建设集团有限公司北京京水建设集团有限公司河南省水利第一工程局集团有限公司北京海策工程咨
4、询有限公司本标准主要起草人：张利荣李建元庞林祥齐建飞曹春明张永伟廖文斌严明许健刘伟群马志华梅晨李香振白何本标准审查会议技术负责人：伍宛生梅锦煜乔世珊吴伯健杨晓东徐方才曹为民韩忠本标准体例格式审查人：郑寓本标准内部编号：T/CWEA:E2220241总则12术语23基本规定34材料44.1 一般规定44.2 石材44.3 预制块54.4 胶结材料55砌筑75.1 一般规定75.2 地基基础75.3 干砌85.4 浆砌95.5 灌砌IO5.6 特殊气候条件施工116质量检验与验收136.1 一般规定136.2 质量检验136.3 质量验收20附录A砌筑墩墙质量检查方法21标准用词说明23条文说明2
5、51.0.1为规范水利水电工程砌筑墩墙施工，保障施工质量，制定本标准。1.0.2本标准适用于水利水电砌筑墩堵工程。1.0.3砌筑墩墙应按设计施工。1.0.4砌筑墩墙施工应符合安全、质量和环保要求。1.0.5砌筑数埼施工应鼓励采用经论证的新技术、新材料、新工艺、新产品、新设备。1.0.6本标准主要引用下列标准：GB/T50266工程岩体试验方法标准S1.52水利水电工程施工测量规范S1.176永利水电工程施工质量检验与评定规程S1.352水工混凝土试验规程S1.398水利水电工程施工通用安全技术规程S1.631水和水电工程单元工程施工质量验收评定标准土石方工程S1.632水利水电工程单元工程施工
6、质量验收评定标准一混凝土工程S1.677水工混凝土施工规范S1.721水利水电工程施工安全管理导则S1.734水利工程质量检测技术规程D1./T5806水电水利工程堆石混凝土施工规范1.0.7砌筑墩墙施工除应符合本标准规定外，尚应符合国家现行有关标准的规定。2.0.1砌筑墩墙masonrypierwa1.1.水利水电工程中采用砌块砌筑而成，用于支撑上部结构、支承侧向回填、分隔水流或空间，具有自稳能力的墩、台、垛、柱或墙体结构的统称。2.0.2砌块masonryb1.ock用F水利水电工程砌筑用的块状材料，包括石材、由混凝土等材料制作的预制块、网笼等。2.03石材stone料石、块石、毛石、卵石
7、的统称。2.0.4胶结材料cementingmateria1.用于填充砌块空隙、胶结砌块形成整体，由水泥、掺合料、骨料、水、外加剂按配合比拌制而成的水泥砂浆、混凝土和自密实混凝土等拌和物。2. 0.5自密实混凝土se1.f-compactingconcrete具有高流动性、均匀性和稳定性，浇筑时无需外力振捣，能够在自重作用下流动并充满砌块空间的混凝土。2.0.6灌砌groutingmasonry将砌块按砌筑层厚铺筑，再浇灌自密实混凝土或其他胶结材料的砌筑工艺。3基本规定3.0.1砌筑墩墙施工前，应编制施工组织设计或专项施工方案。3.0.2砌筑墩墙施工前，现场应具备下列条件：1作业场地和临时施工
8、道路满足施工要求。2供水系统、供电系统、加工场及辅助生产设施等已投入运行。3施工材料及施工设备准备就绪。4建基面已验收。5测量控制网已建立并完成复核。3.0.3砌筑墩墙施工前，应做好下列技术准备：1组织砌块料源调查，进行原材料取样、检验，确定料源。2试验确定胶结材料配合比。3组织设计图纸会审及设计交底。4组织施工技术交底和安全交底。3.0.4现场施工安全管理应符合S1.398、S1.721的规定。3.0.5施工前应制定环保、水保措施。施工废水应经处理达到国家有关标准后方可排放。施工现场粉尘排放、噪声应符合规定。3.0.6施工测量应符合S1.52的规定。4.1 一般规定4.1.1 砌筑墩墙所使用
9、的原材料应按照S1.677、S1.734的规定进行检测。4.1.2 胶结材料的水泥、掺合料、骨料、水、外加剂等材料的质量，应符合S1.677的规定4.1.3 胶结材料的配合比应满足设计要求。4.1.4 进场材料存放场地应平整、排水良好。满足安全要求。骨料应采用隔仓分类存放，并采取防雨措施。水泥外加剂等存放应有防潮防尘措施，不应久存受潮4.1.5 网笼材料应经检验合格后方可使用4.2 石材4.2.1 石材应坚硬、完整，表面洁净。4.2.2 石材抗压强度，应符合设计要求：无设计要求时，应选用较坚硬岩、坚硬岩。石材软化系数不宜小于0.976。4.2.3 石材尺寸有设计要求时应按设计要求执行。无设计要
10、求时，应符合下列规定：4.2.4 角分明，同一而最大高差宜小于石料长度的3%,长度宜大于500mm,高度宜大于25Omm,长厚比应不大于3。2块石宜无尖角、薄边，块厚宜大于200mm。3毛石中部或局部厚度不宜小于20Onm1,单块重宜大于25kg。4卵石的外形宜为椭球形，且长轴宜大于150mm。5宜根据墩墙结构尺寸选择合适的石材。4.2.5 石材物理力学质量应满足表4.2.4的要求。*4.2.4石材物理力学质量指标序号性能指标指标参数天然密度/(g0113)符合设计要求，无设计要求时22.42饱和极限抗压强度八IPa符合设计规定的极限值3最大吸水率/%14软化系数符合设计要求，设计无要求时不宜
11、0.755抗冻级别达到设计标号4 .3预制块4.1.1 预制块的规格、形体、材质、强度、尺寸等应满足设计要求。4.1.2 外购的预制块应有产品质量证明文件，且验收合格后方可正常使用。4.1.3 现场制作混凝土预制块。应符合S1.677、S1.632和设计的要求。4.1.4 预制块的贮存、堆放、吊装、运输等，应采取保护措施。444胶结材料4.1.5 4.1胶结材料可采用水泥砂浆、混凝土和自密实混凝土,除应符合设计要求外，尚应符合下列规定：1砂浆稠度宜为3050mm2混凝土坍落度宜为5080mm.3自密实混凝土粗骨料宜采用连续级配，其最大粒径不宜大于20mm;坍落扩展度和V形漏斗通过时间应现场试验
12、确定，坍落扩展度宜为650750mm.V形漏斗通过时间宜为725s.4.4.2砌筑用水泥等级不宜低于42.5级。4.1.6 4.3水泥砂浆宜采用机械拌制，混凝土和自密实混凝土应采用机械集中拌制，并应符合S1.677的要求。5 .4.4胶结材料运输应符合下列规定：1选择适宜的运输设备和方法，避免运输过程中发生离析。2根据需要采取防晒、防雨、防冻措施。3砂浆和混凝土自由下落高度不宜大于2.Om,自密实混凝土自由下落高度不宜大于3.0m,否则应采取缓降措施。4.4.5胶结材料应随拌随用，应在初凝前使用完毕。5.1 一般规定5.1.1 1.1砌筑墩墙施工前，应进行墩墙轮廓放样，检查砌块、胶结材料及施工
13、机械等准备情况。5.1.2 砌筑施工除应符合设计要求外，尚应符合下列规定：】砌筑应自下而上施工，砌筑型体宜均衡上升。2砌体型体应顺直整齐，外露面应平整美观，砌缝应平顺。3应按设计要求分段砌筑，其相邻段高差不宜大于1.2m。5.1.3浆砌、灌砌过程中，砌块表面应保持湿润。5.1.4 浆砌、灌砌墩墙外露面应及时养护，水泥砂浆砌体、混凝土砌体养护时间除应符合设计要求外，分别不宜少于14i、28d,5.1.5 砌筑墩墙相邻部位施工应符合下列规定：1应制定专项技术措施，做好砌体结构和表面保护。2墩墙上部结构施工时，砌体及墩帽应达到设计要求。3墩墙体有生态绿植时，胶结材料强度应达到设计要求。4墩墙侧向回填
14、时，胶结材料强度宜达到70%以上。回填施工设备选型和碾压参数选择应考虑对墩墙结构的影响，邻近砌体1.om范围内，应采用小型压实机具碾压。设有反滤的，应按设计要求施工。5.1.6台阶式挡墙应逐层砌筑逐层回填，下一层验收后，方可砌筑上一层。5.1.7 墩墙内排水设施施工应符合设计要求。5.1.8 变形缝设置应符合设计要求。5.2地基基础5.2.1 岩质建基面应敲除尖角、清除松动石块，将基岩表面清理干净，保持平顺。5.2.2 土质建基面应整平、压实，地基变形和承载力应符合设计要求。5.2.3 混凝土垫层施工应符合下列规定：1混凝土垫层施工前，在建基面上宜先铺一层厚2030mm的水泥砂浆，再浇筑混凝土。2混凝土垫层收仓宜平顺。3应在垫层混凝土强度达到设计要求后，再进行上层砌筑作业。砌5.3.1干砌石材宜使用料石、块石、毛石，使用卵石时应符合设计要求，5.3.2干砌施工应分层砌筑，开应符合下列规定：1第一层和压顶层砌筑，砌块应大面朝F卧砌；中间层砌筑，可立砌或卧砌；每次砌筑，砌块应自身稳定，每层应平稳坚固。2砌体第一层、转角处、交接处、洞口处和最后一层压顶，应选用较大、较规整的砌块砌筑，3砌块应交错咬搭人避免纵向自竖向通缝，4砌块间
