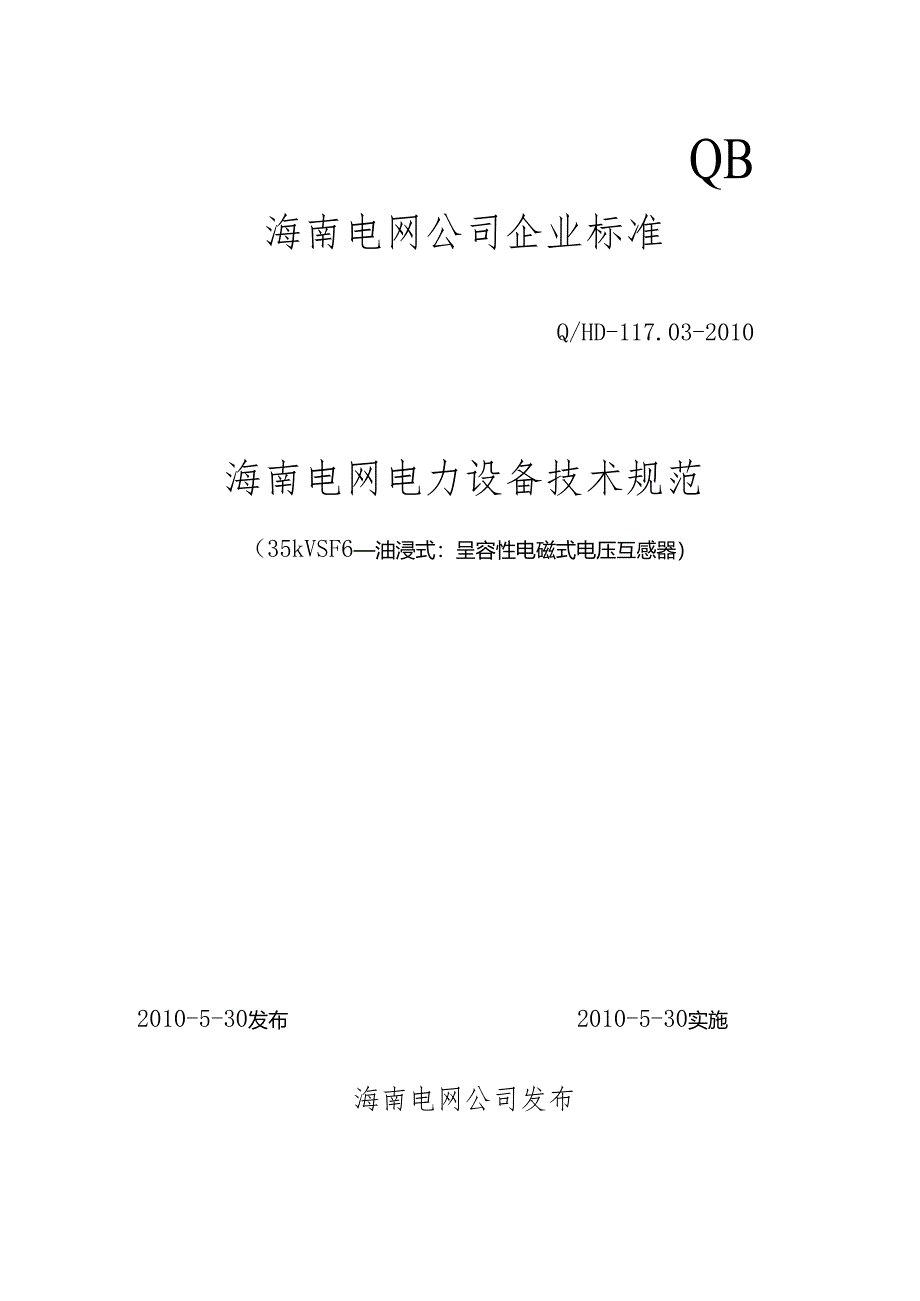

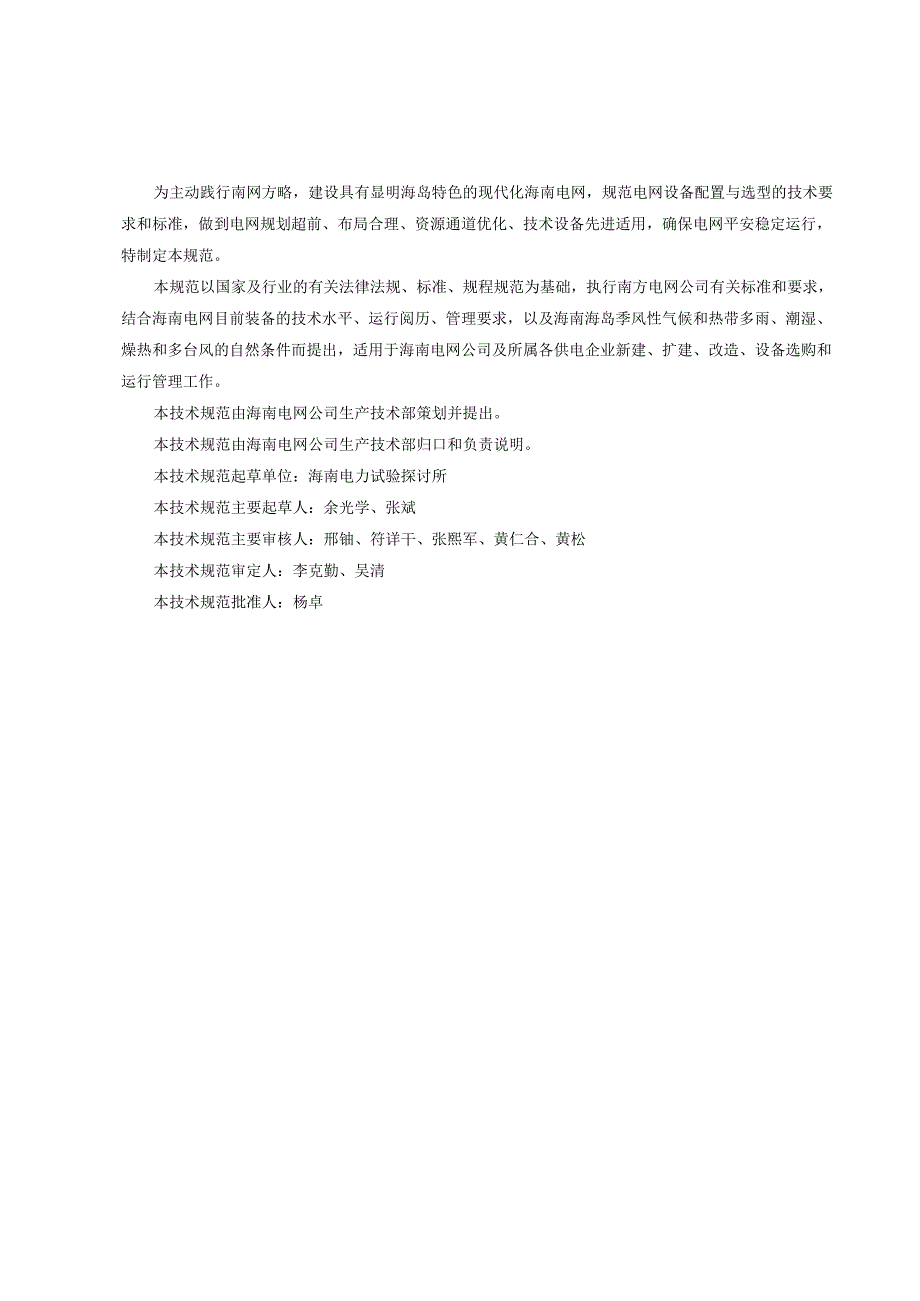

1、QB海南电网公司企业标准Q/HD-117.03-2010海南电网电力设备技术规范（35kVSF6油浸式：呈容性电磁式电压互感器）2010-5-30发布2010-5-30实施海南电网公司发布目次前言11、范围22、规范引用文件23、运用条件24、般技术要求35、试验96、技术要求107、技术资料108、包装、运输和保管要求11为主动践行南网方略，建设具有显明海岛特色的现代化海南电网，规范电网设备配置与选型的技术要求和标准，做到电网规划超前、布局合理、资源通道优化、技术设备先进适用，确保电网平安稳定运行，特制定本规范。本规范以国家及行业的有关法律法规、标准、规程规范为基础，执行南方电网公司有关标准
2、和要求，结合海南电网目前装备的技术水平、运行阅历、管理要求，以及海南海岛季风性气候和热带多雨、潮湿、燥热和多台风的自然条件而提出，适用于海南电网公司及所属各供电企业新建、扩建、改造、设备选购和运行管理工作。本技术规范由海南电网公司生产技术部策划并提出。本技术规范由海南电网公司生产技术部归口和负责说明。本技术规范起草单位：海南电力试验探讨所本技术规范主要起草人：余光学、张斌本技术规范主要审核人：邢铀、符详干、张熙军、黄仁合、黄松本技术规范审定人：李克勤、吴清本技术规范批准人：杨卓海南电网电力设备技术规范（35kVSF6油浸式：呈容性电磁式电压互感器）1范围1.1 本技术规范规定了海南电网公司35
3、kV六氟化硫气体（油浸式）绝缘呈容性的电磁式电压互感器,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术规范适用于海南电网公司新建、改造工程中的35kY六氟化硫气体（油浸式）绝缘呈容性的电磁式电压互感器。1. 3接入海南电网公司电力系统的用户可参照本技术规范执行。2规范引用文件下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。本规范出版时，所示版本均为有效。但全部标准都有可能会被修订，运用本规范的各方应探讨运用下列标准最新版本的可能性。GB311.2-2002绝缘协作其次部分：高压输变电设备的绝缘协作运用导则GB7721987高压绝缘子瓷件技术条件GB5
4、2731985高压电器、变压器及套管的接线端子GB1207-2006电磁式电压互感器GB311.1-1997高压输变电设备的绝缘协作GB3096-2008声环境SF6密度继电器运行标准SF6气体运用标准GB7595运行中变压器油质量标准D1./T7262000电力用电压互感器订货技术条件3运用条件3.1环境条件四周空气温度：最高平均温度：45C最大日温差：25C最低平均温度：OC海拔高度：100Om最大风速：45ms日照强度：0.1Wci112（风速0.5ms）1.1. 4环境相对湿度（在25C时）：月平均值：90%日最大：300mm垂直加速度:0.15g日平均值：95%降雨量：年最大：260
5、0mm雷暴日：140日/年地震烈度：8度水平加速度：0.3g污秽等级：I1.1.级或Iv级1.2. 系统中性点接地方式：35kV系统为中性点非有效接地。4一般技术要求4.1结构型式：户外，单相，电磁式（呈容性），SF6气体（变压器油）绝缘。4.2主要技术参数：设备额定频率50Hz系统最高工作电压Um：40.5kV额定一次电压U1.n：35kV额定二次电压：二次绕组1003V,乘IJ余电压绕组100V或者100/JV4.3绝缘要求额定绝缘水平一次绕组的额定绝缘水平见下表。系统标称电压（方均根值）35kV设备最高电压（方均根值）40.5kV额定雷电冲击耐受电压（峰值）185kV短时（Imin）工频
6、耐受电压（方均根值）95kV4.3.2一次绕组接地端绝缘一次绕组接地端对地短时工频耐用受电压为（方均根值）5kV4.3.3二次绕组绝缘二次绕组（包括剩余电压绕组）之间及对地的短时工频耐受电压为（方均根值）3kV。4.3.4局部放电水平:在测量电压1.2UmJi（UIn为设备最高工作电压）下，局部放电量不大于20pC,并供应局部放电起始电压和熄灭电压。4. 4二次绕组绝缘二次绕组（包括剩余电压绕组）之间及对地的短时工频耐受电压为（方均根值）3kVo5. 5局部放电水平：在测量电压1.2Um百（Un）为设备最高工作电压）下，局部放电量不大于20pC,并供应局部放电起始电压和熄灭电压。6. 6额定电
7、压因数，见下表：额定电压因数额定时间一次绕组接法1.2连续相对地之间1.98h相对地之间7. 7短路承受实力互感器在额定电压励磁时，应能承受历时IS的二次绕组短路的机械效应和热效应而无损伤。8. 8精确级及误差限值测量、计量用二次绕组.1精确级的标称。测量、计量用电压互感器的精确级，以该精确级在额定电压下规定的最大允许电压误差的百分数标称。.2标准精确级。测量用的精确级为0.5、计量用的精确级为0.1、0.2o.3电压误差（比值差）和相位差限值。在额定频率和80%120%额定电压之间的任一电压和功率因数为0.8（滞后）的二次负荷在25%100%间的随意值下，电压互感器的电压误差和相位误差应不超
8、过下表的规定。出范围的上限值应符合标准的额定输出值，每个二次绕组应在规定的范围内符合规定的绕组应带有其输出范围上限值的（0100）%中的任一值。为验证是否符合要求,当未规定输出范围时，即认为每一绕组的输出范围是其额定输出的（25100）%.假如某一绕组只有偶然的短时负荷，则其对另一绕组的影响可以忽视。.4电压互感器在80%120%额定电压下，在25%100%随意负载点，功率因数Cos0=0.81.0范围内，误差均应满意测量用电压互感器检定规程(JJG3I4-1994)“误差限值”的要求。特殊强调，在二次负载为OVA、CoS巾=1.0下，误差应限制在测量用电压互感器检定规程(JJG314-199
9、4)所规定的额定功率因数下误差限值的60%范围内。爱护用二次绕组.1精确级的标称。全部爱护用电压互感器，应给出相应的测量精确级和爱护精确级。爱护用电压互感器的精确级，以该精确级在5%额定电压到额定电压因数相对应的电压范围内，最大允许电压误差的百分数标称，其后标以字母“P”(表示爱护级).2标准精确级。爱护用电压互感器的标准精确级为3P和6Po.3电压误差和相位差限。在规定条件下，电压互感器标准精确级相对应的电压误差和相位值应不超过下表的规定值。表爱护用电压互感器电压误差和相位误差限值精确级3P6P运行条件频率%100电压%25150或5-19025150或5-190负荷%25100功率因数0.
10、8(滞后)电压误差%6.03.012.06.0相角差士()240120480240crad7.03.514.07.0注：具有两个分开的二次绕组的互感器，由于它们之间有相互影响，应规定各个绕组的输出范围,每一输出范围的上限值应符合标准的额定输出值。每个绕组在其输出范围内须满意各自的精确级要求，此时，另一绕组则带有其输出上限值的0100%之间的任一负荷。为证明是否符合此要求，可以只在极限值上进行试验，当末规定输出范围时，即认为每一绕组的输出范围是其额定输出的25%100%,.4剩余电压绕组的精确级。剩余电压绕组的精确级为6P。为降低开口三角的剩余电压，要求出厂时使组成三相互感器的三个剩余电压绕组的
11、变比误差和角误差尽量接近，并在铭牌上表示出这三台互感器的成组编号，供应比差和角差的曲线。原则上，当一次绕组施加三相平衡电压时，开口三角的剩余电压不得大于3.OVo在规定电压、额定频率和规定负荷下，负荷功率因数为08（滞后）1间的任一值时，绕组温升不超过60K,气体温升不超过55K,铁芯及其他金属结构零件表面温升不得超过其所接触或邻近的绝缘材料的温升限值。在1.2倍额定电压因数下，绕组的平均温升应不超过65K。在1.2倍额定电压因数下的温升试验结束后，马上施加1.5倍额定电压，历时30s,各绕组的温升应不超过75Ko4. 10绝缘介质SF6气体：SF6气体的要求（宜选用四川红华生产的SF6气体）
12、.1SF6气体年泄漏率W现。.2SF6气体含水量：交接时W250u1.1.,运行时W500u1.1.应有取气样阀门和充气点，以便测量SFG气体含水量。3六氟化硫气体的空气含量不超过0.05%（质量分数）。.4每台电压互感器应配备气体运行监测装置（带压力指示的密度继电器，并具有数据远传通讯接口）。检测装置的管道应配备截止阀，以便于表计校验时无需拆装、密度继电器。设有一个SF6气体止气阀，可保证用户在不停电状态下补气或更换密度继电器。.5对批量供应的SF6气体应附有包括无毒性检验的全部检验报告。.6SF6气体绝缘电压互感器零表压耐压试验，应在试验电压Um5下耐受5min.7SF6气体密封部件采纳双
13、密封结构（如不等径双密封圈,内主密封、外副密封）。绝缘介质性能（新疆克拉玛依生产的#25变压器油）击穿电压245kV介质损失因数（90C）W1%含水量W15mg/1.含气量1%（体积分数）4.11互感器应通过结构调整和降低铁芯磁通密度等措施实现产品在2倍额定电压及以下呈容性（负载不小于50%额定负载），不能采纳在二次绕组上接入电容器的方式实现呈容性。互感器能够利用自身的二次绕组在工频下进行自身的感应耐压试验。在出厂和交接时进行1.9倍额定电压下的工频空载电流测量，交接时的增量不应大于出厂试验值的5%,且空载电流（折算到高压侧）不大于IOn1.A。4. 12互感器应安装有防爆装置。互感器应有良好
14、的密封性能和足够的机械强度。一次接线端允许运用拉力为100ONo一次绕组出线采纳平板型出线端子。2011m40m11；4011m100mm一次接线端子4.13互感器二次出线端子螺杆直径不得小于6mm,出线端子应用铜或铜合金制成，并有牢靠的防锈镀层。二次出线端子板防潮性能良好。二次端子宜一次浇注形成（应有防转动工艺），并有开启门式防护罩。4. 14出线端子标记正确、齐全、明显可见。4.15互感器应有直径不小于12mm的接地螺栓，或其它供接地线连接用的零件。接地处应有平坦的金属表面，并标有明显的接地符号。接地零件应有牢靠的防锈镀层或采纳不锈钢材料。4.16金属外壳的防腐蚀实力全部热镀锌应依据ASTMAI23、A134和A153的要求进行。大面积的镀锌损伤将拒收。镀锌已经损坏的材料，将拒收。除非损坏面积较少，且是局部的，并可采纳得到买方同意的电镀修补涂料修复。镀锌层应满意表1所列要求：表1镀锌层的工艺要求说明厚度镀层重量（gm2）匀称性次数（1.min1.次）平均值最小值型钢和板材超过6mm大于700大于600大于7不到6mm大于610大于550大于6螺栓螺母垫圈等大于470大于400大于54.17产品保质期互感器的保质期3年（从设备交接试验后竣
