1、光伏专业术语详解O1.逆变器相关术语1.1 MPPT最大功率点追踪(MaximumPowerPointTracking):是逆变器的一个功能；在一定的日照强度和温度下，太阳能电池可以在不同的输出电压下工作，输出特性为非线性输出，只有在某一输出电压值时，其输出功率才能到最大值，MPPT就是追踪这个最大功率点.1.2 IP等级IPxx,防护等级(IngreSSProteCtion),在IEC的标准里，针对的是电气设备外壳对外部的防护，IPXX第一个数字表示防尘；第二个数字表示防水，数字越大表示其防护等级越佳。如IP65中的6代表完全防止粉尘进入,5代表任何角度彳氐压喷射无影响。1.3 功率因数功率
2、因数（PowerFactor）,简称PF:交流电路有功功率P对视在功率S的比值.功率因数反映了电源输出的视在功率被有效利用的程度。有功功率（ActivePoWer）,简称P:实际发出、消耗的交流电能，是指一个周期内发出或负载消耗的瞬时功率的积分的平均值（或负载电阻所消耗的功率）,P=UIcos,单位为瓦（W）、干瓦（KW）I）无功功率（ReactivePoWer）,简称Q:由电抗器（电感或电容）在交流电路中，由于其两端的电压与流过的电流有90度角的相位差，所以不能做功，也不消耗有功功率，但它参与了与电源的能量交换,能量在电源和电抗元件（电容、电感）之间不停地交换。Q=UIsin,单位为乏（Va

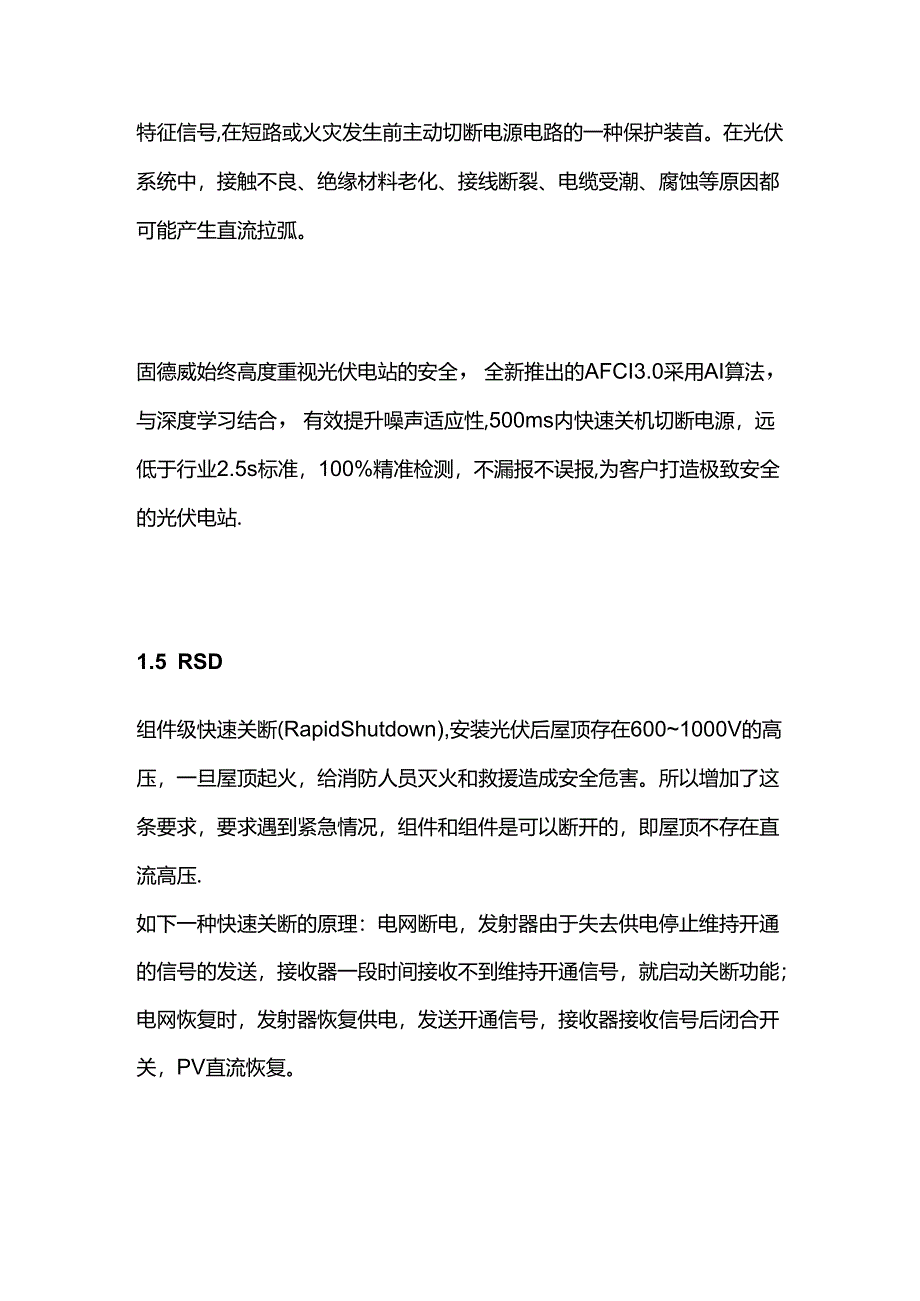

3、r）干乏（kVar）视在功率（叩Parentp。Wer）,简称S:交流电源所能提供的总功率，S=UI,单位为VA、KVAeP、Q、S之间的关系为S2=P2+Q2.1.4 AFCI直流拉弧检测(Arc-Fau1.tCircuit-Interrupter):通过识别电路中电弧故障特征信号,在短路或火灾发生前主动切断电源电路的一种保护装首。在光伏系统中，接触不良、绝缘材料老化、接线断裂、电缆受潮、腐蚀等原因都可能产生直流拉弧。固德威始终高度重视光伏电站的安全，全新推出的AFCI3.0采用AI算法，与深度学习结合，有效提升噪声适应性,500ms内快速关机切断电源，远低于行业2.5s标准，100%精准检
4、测，不漏报不误报,为客户打造极致安全的光伏电站.1.5 RSD组件级快速关断(RapidShutdown),安装光伏后屋顶存在6001000V的高压，一旦屋顶起火，给消防人员灭火和救援造成安全危害。所以增加了这条要求，要求遇到紧急情况，组件和组件是可以断开的，即屋顶不存在直流高压.如下一种快速关断的原理：电网断电，发射器由于失去供电停止维持开通的信号的发送，接收器一段时间接收不到维持开通信号，就启动关断功能；电网恢复时，发射器恢复供电，发送开通信号，接收器接收信号后闭合开关，PV直流恢复。1.6 防孤岛保护孤岛效应通俗理解是指在电网失压或断开的情况下，发电设备仍作为孤立电源对负载供电，形成供电
5、孤岛这一现象.孤岛效应对设备和人员的安全存在巨大隐患，危害到检修人员的人身安全。NBT32004-2018光伏并网逆变器技术规范要求了逆变器具备防止孤岛效应产生的功能，即防孤岛保护功能，一旦确认电网失电，都要在2s内将并网逆变器与电网断开并停止并网发电，而实际逆变器防孤岛保护时间会更短，确保人员及设备安全。1.7 PID电势诱导衰减(PotentiaIInducedDegradation):大量电荷聚集在电池表面，使电池表面饨化失效，从而导致电池组件的功率骤降。1.8 SVG静止无功发生器(StaticVarGenerator),电力系统中SVG是典型的电力电子设备，由三个基本功能模块构成：检
6、测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF,S、Q等。然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出*M尝电流。逆变器具备SVG功能，某些程度上替代SVG设备，尤其是夜间SVG功能，提高了厂区功率因数，降低线损，原理是逆变器通过DSP发送PWM信号给IGBT驱动板，以控制IGBT在一定频率上开关,最后是电感的或电容的功率!卜偿电流由逆变器感应产生。02组件相关术语STC:标准测试条件(StandardTestConditions),即环境温度25,大气质量AM1.5,风速=Om/s,：1.
7、OoOW/平方米。STC是一个测试条1牛，主要是实验室用。NoCT:额定电池工作温度(Norma1.OperatingCe1.1.Temperature),是指当太阳能组件或电池处于开路状态，并在(电池表面光强强度=800W2,环境温度=20,风速=Im/s)时所达到的温度.NOCT是一个温度，正常组件的NOCT都在45C左右。2.2 BIPV光伏建筑一体化(Bui1.dingIntegratedPhotovo1.taic):将太阳能电池与建筑材料复合在一起，直接应用于建筑的屋面和墙面等围护结构.使用在光电建筑上的光伏材料是以建材的方式得以体现的，所以光电建材不仅承担发电功能，还起到建筑功能。
8、建筑光伏一体化应用，首先需要满足建筑安全要求，然后才是发电。点击这里直看BIPV项目案例2.3 PERUTOPCON、HJT、IBCPERC:发射极钝化和背面接触电池TOPCON:隧穿氧化层钝化接触电池HJT:本征非晶层的异质结电池IBC:交指式背接触电池03收益成本相关术语3.1 PR光伏系统效率(PerformanceRatio):是一个光伏系统评价质量的关键指标,是电站实际输出功率与理论输出功率的比值，反映整个电站扣除所有损耗后(包括辐照损失、线损、器件损耗、灰尘损耗、热损耗等)实际输入到电网电能的一个比例关系。某电站PR统计3.2 BOS成本系统平衡部件（Ba1.anceofSyste
9、m）:除了光伏组件以外的系统成本，主要由逆变器、支架、电缆等主要设备成本，以及土建、安装工程、项目设计、工程验收和前期相关费用等部分构成。3.3 1.COE平准化度电成本（1.eve1.izedCostofEnergy）:衡量光伏电站整个生命周期的单位发电量成本，并可用来与其他电源发电成本对比。1.COE可用于收益率的复核和最优投资方案的选择。初期建设成本：动态投资所有成本的现值；折旧】明收益（累计现值）：期初投资作为一次性投入,列在项目的成本中，而折旧不是现金支出，但是可以带来可抵税的收益，所以这部分收益可作为总投资成本中的减项处理；运维成本（典计现值）：光伏、风电项目的运维费用比较简单，包
10、括运营维护、保险、管理费用等.同样，运维成本作为一项税前费用，需减去所得税部分的影响；残值（现值）：在项目实际运营结束后的残值的现值；发电量(米计现值)：项目在运营期内发电量的典计现值。3.4 FIT上网电价补贴政策(Feed-intariff):太阳能发电上网电价补贴政策,是为了鼓励太阳能发电的科技研发、项目开发和广泛应用。补贴退坡是上网电价补贴政策的核心设计之一，补贴退坡的形式有很多种，常见的是补贴电价降低，也有限制补贴总容量和补贴资金总量的形式。我国的补贴退坡以降低补贴电价的形式和限制补贴总容量的形式实施，补贴水平变化由国家发改委不定期颁布。3.5 IRR内部收益率(Imema1.Rat
11、eofReturn):用来衡量股权投资的收益情况。资金流入现值总额与资金流出现值总额相等、净现值等于零时的折现率。大的集团要求IRR(税前)在7.0%以上，或者高于融资成本两个百分点以上.04电站、系统相关术语4.1 容配比光伏发电系统安装容量/光伏系统额定容量。光伏发电系统容配比优化计算宜综合考虑项目的地址位置、地形条件、太阳能资源貂牛、组件选型、安装类型、布置方式、逆变器性能、建设成本、光伏方阵至逆变器或并网点的各项损耗、电网需求等因索、经过技术性和经济性比选后确定。容配比优化分析宜使用试算法进行计算，宜从低到高选取容配比进行多点计算，得出最优容配比。4.2 AGC/AVCAGC:自动发电
12、控制(AutomaticGenerationContro1.),即有功控制系统，接收远动装置信号，响应调度下发的遥调指令,通过AGC模块总策略优化计算，使运行数据满足调度并网要求。AVC:自动电压控制(AutomaticVo1.tageContro1.),即无功电压调节，根据电网电压曲线，快速响应调度指令，自动调节无功功率、无功补偿装置等控制策略及响应时间，达到电压调节目标，降低网损.目前IOkV及地面光伏电站均有要求具备场站具备AGC/AVC功能.4.3 1.VRT光伏电站低电压穿越技术(1.owVo1.tageRideThrough):是指当电网故障或扰动引起的光伏电站并网点电压波动时，在
13、一定的范围内，光伏电站能够不间断地并网运行.低电压耐受能力要求U1.O:为正常运行的晶氐电压限值；U1.1.:需要耐受的电压下限；T1.:电压跌落到0时需要保持并网的时间；T2:电压跌落到U1.1.时需要保持并网的时间；T3:电压跌落到U1.O时需要保持并网的时间。U1.1.T1.T2、T3数值的确定需考虑保护和重合闸动作时间等实际情况。实际的限制应依据接入电网主管部门的相应技术规范要求设定。4.4 HVRT阳犬高电压穿越(HightVO1.tageRideThrOUgh):光伏电站中，当电力系统事故或扰动引起光伏发电站并网电压突升时，在一定的电压突升范围和时间间限内，光伏发电站能够保证不脱网
14、连续运行。其实跟低电压穿越的意思差不多，要求光伏并网逆变器在一定时间段内能承受较高电压。NBT32004-2018电网电压异常响应：电网电压在09:1.1.倍Un时，连续不脱网运行电网电压在1.1.1.2倍Un时，保证不脱网连续运行IOS电网电压在1.21.3倍Un时，保证不脱网连续运行0.5S电网电压大于1.3倍Un时，立即停止逆变器高电压耐受能力要求4.5 PCC/PCCPCC:公共连接点(PointOfCommonCoup1.ing),电力系统中一个以上用户负荷连接处.POC:并网点(PointofCoup1.ing),通常没有其他的客户连接在这个点上。4.6 集电线路在分散逆变、集中并
15、网的光伏发电系统中，将就地升压变压器输出的电能输送至发电母线的交流输电线路。集电线路送出可以采用架空、直埋或桥架敷设的方式.4.7 专线接入、T接专线接入:分布式电源接人点处设置分布式电源专用的开关设备(间隔)，如分布式电源直接接入变电站、开闭站、配电室母线,或环网柜等方式.T接：分布式电源接人点处未设置专用的开关设备(间隔)，如分布式电源直接接入架空或电缆线路方式。模式相关术语5.1 EPC工程,1.S1.1S4三式(EngineeringProcurementConstruction),又称设计、采购、施工f化模式：在项目决策阶段以后，从设计开始，经招标，委托一家工程公司对设计-采购-建造进行总承包。在这种模式下，按照承包合同规定的总价或可调总价方式，由工程公司负责对工程项目的进度、费用、质量、安全进行管理和控制，并按合同约定完成工程。EPC有很多种衍生和组合，例如EP+UE+P+C、EPCo等。其中EPC+O即设计、采购、施工及运营一体化的总承包模式，即总承包方拥有该项目设计、采购、施工权，和负责对设备的运营和维护。5.2 PPP公共私营合作制(Pub1.ic-Private-Partnership):政府与私人组织之间，为了合作建设城市基础设施项目。采用这种融资形式的实质是：政府通过给予私营公司长期的特许经营权和收益权来换取基础设施加快
