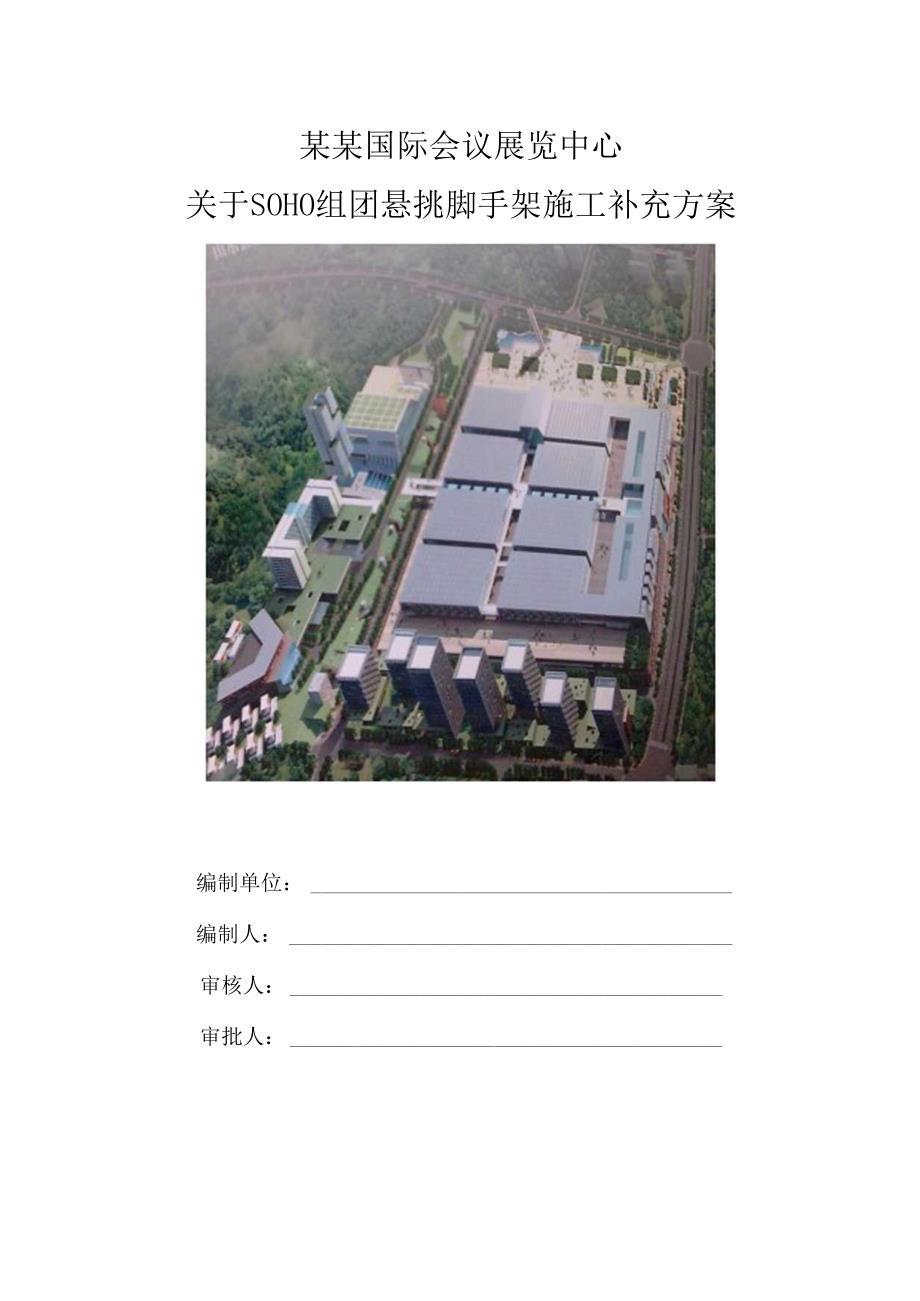

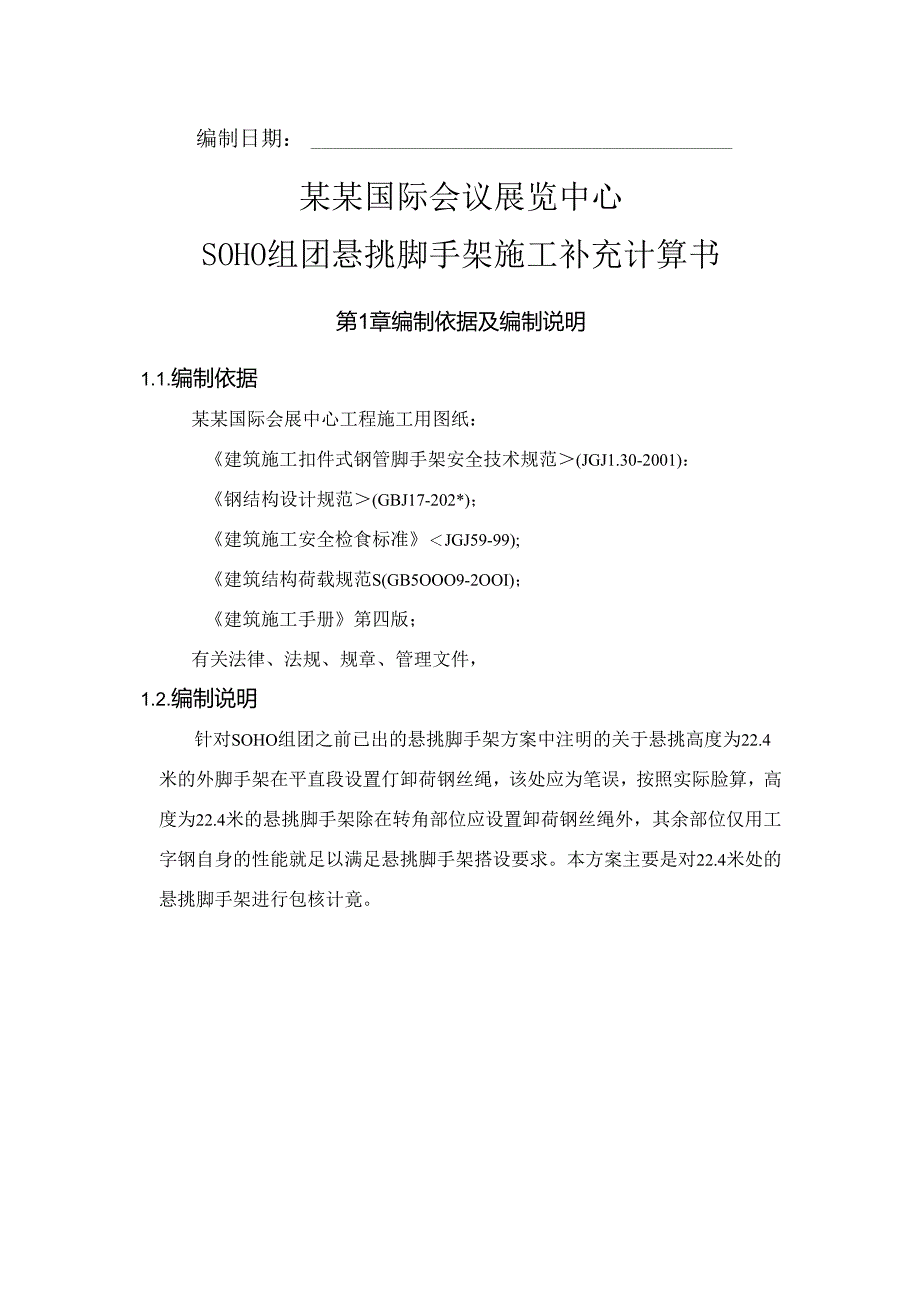

1、某某国际会议展览中心关于SOHO组团悬挑脚手架施工补充方案编制单位：编制人：审核人：审批人：编制日期：某某国际会议展览中心SOHO组团悬挑脚手架施工补充计算书第1章编制依据及编制说明1.1.编制依据某某国际会展中心工程施工用图纸：建筑施工扣件式钢管脚手架安全技术规范(JGJ1.30-2001)：钢结构设计规范(GBJ17-202*)；建筑施工安全检食标准JGJ59-99);建筑结构荷载规范S(GB5OOO9-2OOI)；建筑施工手册第四版；有关法律、法规、规章、管理文件，1.2.编制说明针对SOHO组团之前已出的悬挑脚手架方案中注明的关于悬挑高度为22.4米的外脚手架在平直段设置仃卸荷钢丝绳，

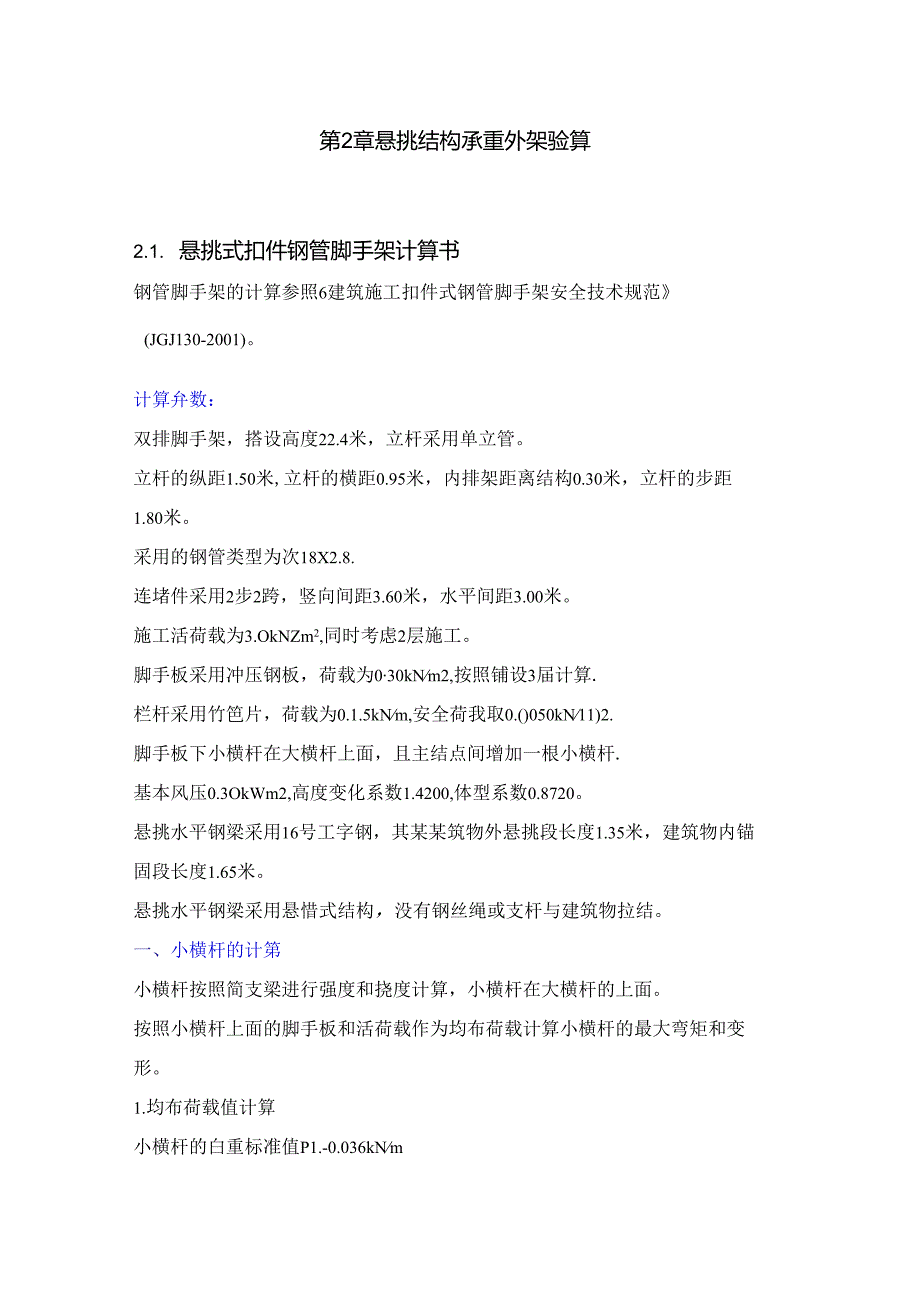

2、该处应为笔误，按照实际脸算，高度为22.4米的悬挑脚手架除在转角部位应设置卸荷钢丝绳外，其余部位仅用工字钢自身的性能就足以满足悬挑脚手架搭设要求。本方案主要是对22.4米处的悬挑脚手架进行包核计竟。第2章悬挑结构承重外架验算2.1. 悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照6建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)。计算弁数：双排脚手架，搭设高度22.4米，立杆采用单立管。立杆的纵距1.50米,立杆的横距0.95米，内排架距离结构0.30米，立杆的步距1.80米。采用的钢管类型为次18X2.8.连堵件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为
3、3.OkNZm2,同时考虑2层施工。脚手板采用冲压钢板，荷载为030kNm2,按照铺设3届计算.栏杆采用竹笆片，荷载为0.1.5kNm,安全荷我取0.()050kN11)2.脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆.基本风压0.3OkWm2,高度变化系数1.4200,体型系数0.8720。悬挑水平钢梁采用16号工字钢，其某某筑物外悬挑段长度1.35米，建筑物内锚固段长度1.65米。悬挑水平钢梁采用悬惜式结构，没有钢丝绳或支杆与建筑物拉结。一、小横杆的计第小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1
4、.均布荷载值计算小横杆的白重标准值P1.-0.036kNm脚手板的荷载标准值P2-0.3001.500/2-0.225kNm活荷载标准值Q=3.0001.500/2=2.250kNm荷载的计算值q=1.2X0.0361.20.225+1.42.250=3.463kNmqD口口口口口口口1E1 iX小横杆计算简图2 .抗弯强度计算最大弯矩考虑为筒支梁均布荷载作用下的弯矩计算公式如下：Mim-yZa8M=3.463X0.9502/8=0.391kN.m-0.39!1.64248.0-91.955Nmm2小横杆的计算:强度小于2050N2,满足要求！3 .挠度计算最大挠度考虑为简支梁均布荷效作用下的
5、挠度计算公式如下切/4J=丽7荷载标准值q=O.036+0.225+2.250=2.51.0kNm简支梁均布荷载作用下的最大挠度V=5.0X2.510X950.04(3842.06IO5.0)=1.268mm小横杆的最大挠度小于950.0/150与Kta,满足要求！二、大横杆的计售大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。用小横杆支座的圾大反力计算值，在最不利荷载布s卜.计算大横杆的最大驾矩和变形。I.荷荷值计算小横杆的自重标准值P1.=O.036X0.950=0.034kN脚手板的荷栽标准值P2=0.3000.9501.500/2=0.2MkN活荷载标准值Q=3.0000
6、.9501.500/2=2.138kN荷教的计算值PX1.2X0.034+1.2X0.214+1.4X2.138)/2=1.645kN大横杆计算简图2,抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计骈公式如卜.：Mtet-0.0Z2集中荷戏最大弯矩计算公式如下:MA1.Xt=0175RM=0.08(1.2X0.036)X1.5002+0.175X1.645X1.500=0.439kN.m-0.439X1()6/4248.0103.439Nnun2大横杆的计算强度小于205.0N2,满足要求！3.挠度计算最大挠度考虑为大横杆自选均布荷载与荷载的计算
7、值最不利分配的挠度和大横杆自重均布荷载引起的最大挠度均布荷载最大主嚷-0.677100fZ集中荷载最大扩a”展7M6XP1.3100EIV1.=O.677X0.0361500.OO4/(1002.060IO5.000)=0.06mm桀中荷载标准值P=O.034+0.214+2.138=2.385kN集中荷战标准值最不利分配引起的最大挠度V1.=1.1462384.9751500.OO3/(1002.060IO5.000)=4.39mm最大挠度和V=V1V2=4.450三大横杆的最大挠度小门500.0/150与IOmm,满足要求！三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承栽力
8、按照下式计算(规范5.2.5):RRc其中Rc一扣件抗滑承载力设计值,取8.Od:R纵向或横向水平杆传给立杆的登向作用力设计值：1.有效值计算横杆的自重标准值P1.=O.0361.500=0.053kN脚手板的荷栽标准值P2=0.3000.9501.500/2=0.2MkN活荷载标准值Q=3.000X0.9501.500/22.138kN荷载的计算值R=1.20.053+1.20.214+1.42.138=3.313kN单扣件抗滑承蛾力的役计计算潴足要求！当直角扣件的拧紧力矩达40-65N.m时，试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8OkN;双扣件在20kN的荷载下会滑动
9、，其抗滑承载力可取12.OkN;四、脚手架荷栽标准值作用于脚F架的荷载包括静荷载、活荷我和风荷我。静荷载标准值包括以卜内容：(D每米立杆承受的结构自重标准值(kN/m)：本例为0.0998NG1.=0.10022.400=2.236kN(2)脚手板的自重标准值(kWm2)：本例采用冲长钢脚手板，标准值为0.30NG2=0.30031.500(0.950+0.300)/2=0.844kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15NG3=0.150X1.50032=0.338kN(4)吊挂的安全设施荷数，包括安全(kNm2)0.005NG4=0.0
10、051.50022.400=0.168kN经计算得到,静荷载标准值NG=NG1+NG2+NG3+NG4=3.586kN.活荷毂为施工荷栽标准值产生的轴向力总和，内、外立杆按一纵距内施工荷栽总和的1/2取值。经计算得到，活荷载标准值NQ=3.00021.5000.950/2=4.275kN风荷载标准值应按照以卜公式计算町=0.71.Z1-UiWq其中WO基本风乐(kNm2),按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：WO=0.300UZ风荷载高度变化系数,按照限建筑结构荷载规范(GB50009-2001)附录表72.I的规定采用：UZ=1.420Us风荷载体型系数：
11、Us=0.872经计算得到，风荷载标准值Wk=0.70.3001.4200.872=0.260kN2.考虑风荷载时,立杆的轴向压力设计值计兑公式N=1.2NG+0.851.4NQ经过计算得到，底部立杆的最大轴向压力N-1.2X3,586*0.851.44.275-9.390kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ经过计算得到,底部立杆的最大轴向压力N=1.2X3.586+1.44.275=10.288kN风荷载设计值产生的立杆段弯矩MW计算公式MW=0.851.4Wk1.ah210其中Wk风荷我标准值(kNm2):Ia立杆的纵距(m)：h立杆的步距(m)经过计
12、算得到风荷裁产生的弯矩Mw=O.85X1.4X0.2601.5001.8001.800/10=0.150kN.m五、立杆的稳定性计算1.不考虑风荷载“4方飞性计算b=亭【力其中N立杆的轴心压力设计值，N=IO288kN:i计算立杆的截面回转半径，i=1.60cm:k计算氏度附加系数,取1.155：u计算长度系数，由脚手架的高度确定，u=1.500；10计奥长度(m),由公式10-kuh确定，10-1.1551.500X1.800=3.118m；A立杆净截面面积，A=3.974cm2;W立杆净截面模量(抵抗矩)，W=4.248cm3;由长细比,为3118/16=195：轴心受压立杆的稳定系数，由
13、长细比10/i的结果杳表得到0.191；b钢管立杆受压强度计算值(Nm112);经计算得到=10288/(0.19397)=135.223N11m三25f钢管立杆抗压强度设计值，n-205.00*加2：不考虑风荷或时，立杆的It定性计算bf,满足要求！2.考虑风荷载时，立杆的稳定性计算幽JFUJ其中N立杆的轴心压力设计值,N=9.390kN;i计弹立杆的截面回转半径，i=1.60cm;k计算长度附加系数,取1.155：u计克长度系数，由脚手架的高度确定，U=I.500；10计算长度（m）,由公式JO=kuh确定，10=1.155X1.5OOX1.800=3.118m；立杆净截面面积，A=3.9
