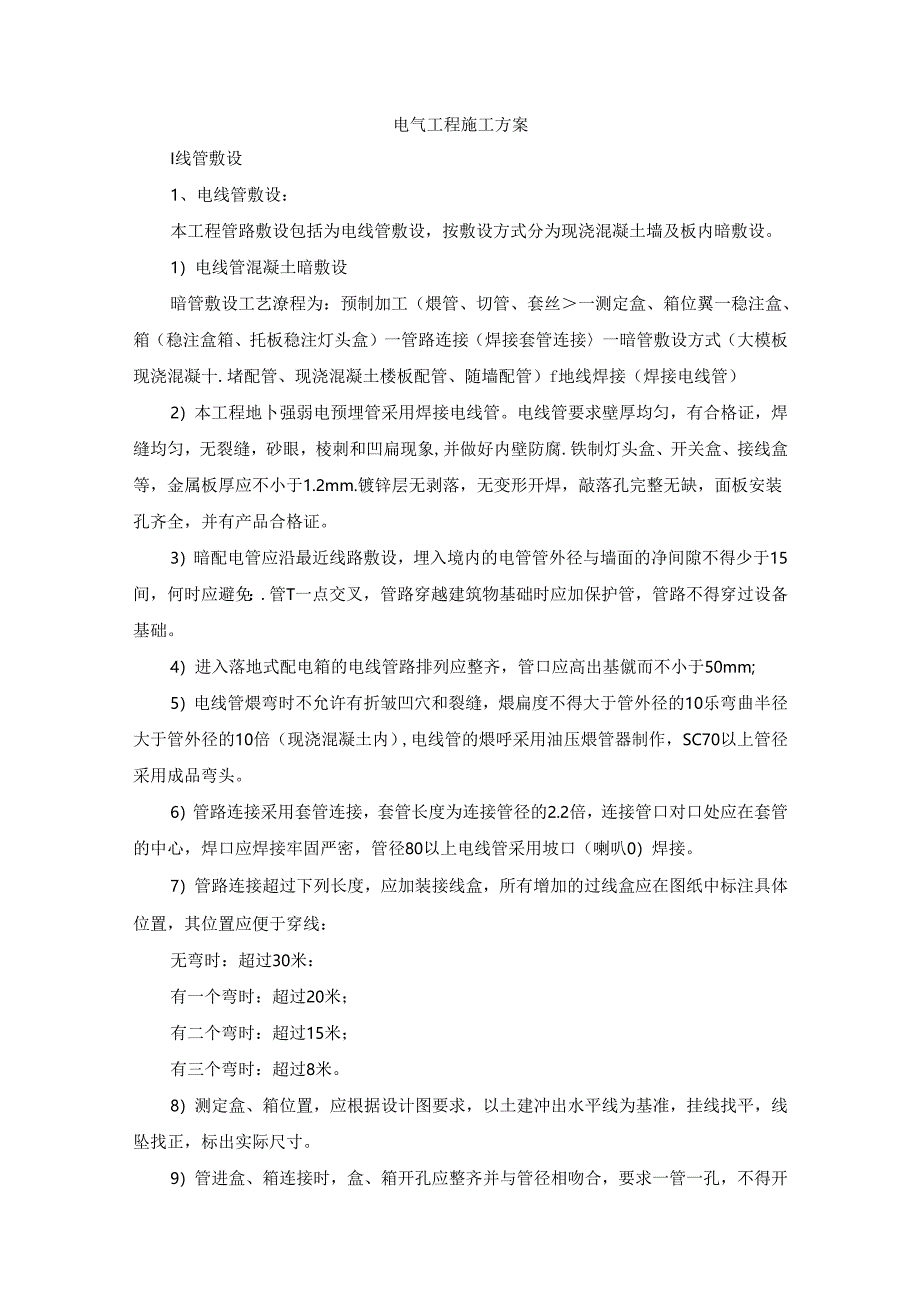

1、电气工程施工方案I线管敷设1、电线管敷设：本工程管路敷设包括为电线管敷设，按敷设方式分为现浇混凝土墙及板内暗敷设。1）电线管混凝土暗敷设暗管敷设工艺潦程为：预制加工（煨管、切管、套丝一测定盒、箱位翼一稳注盒、箱（稳注盒箱、托板稳注灯头盒）一管路连接（焊接套管连接一暗管敷设方式（大模板现浇混凝十.堵配管、现浇混凝土楼板配管、随墙配管）f地线焊接（焊接电线管）2）本工程地卜强弱电预埋管采用焊接电线管。电线管要求壁厚均匀，有合格证，焊缝均匀，无裂缝，砂眼，棱刺和凹扁现象,并做好内壁防腐.铁制灯头盒、开关盒、接线盒等，金属板厚应不小于1.2mm.镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔齐全
2、，并有产品合格证。3）暗配电管应沿最近线路敷设，埋入境内的电管管外径与墙面的净间隙不得少于15间，何时应避免：.管T一点交叉，管路穿越建筑物基础时应加保护管，管路不得穿过设备基础。4）进入落地式配电箱的电线管路排列应整齐，管口应高出基僦而不小于50mm;5）电线管煨弯时不允许有折皱凹穴和裂缝，煨扁度不得大于管外径的10乐弯曲半径大于管外径的10倍（现浇混凝土内）,电线管的煨呼采用油压煨管器制作，SC70以上管径采用成品弯头。6）管路连接采用套管连接，套管长度为连接管径的2.2倍，连接管口对口处应在套管的中心，焊口应焊接牢固严密，管径80以上电线管采用坡口（喇叭0）焊接。7）管路连接超过下列长度
3、，应加装接线盒，所有增加的过线盒应在图纸中标注具体位置，其位置应便于穿线：无弯时：超过30米：有一个弯时：超过20米；有二个弯时：超过15米；有三个弯时：超过8米。8）测定盒、箱位置，应根据设计图要求，以土建冲出水平线为基准，挂线找平，线坠找正，标出实际尺寸。9）管进盒、箱连接时，盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒严禁用电气焊开孔，并应刷防锈漆，管口入盒、箱，暗配管可用跨接地线焊接牢固在盒极边上，管口露出盒，箱应小于5mm,仃锁紧螺母者与螺母平，露出锁母的丝扣为2-4扣，进入箱体采用丝扣进盒，墙体、板内管入小盒不套丝，做好跨接。两根以上管入盒、箱要求长短一致，间距
4、均匀，排列整齐，开关插座盒考虑使用86H70型,八角盒考虑使用80型，地下层采用100深镀锌铁盒，且后盖可折卸，以便减少灯叉弯，提出预埋速度，井最大可能使盒口紧贴模板。10）日光灯的灯位盒按图纸灯位的中心位置沿灯管的安装方向，偏移450三放置灯位盒;灯位盒的底平面必须紧贴模板且固定牢固，并用木周封堵严实，箱体预留木盒必须甩出3050三的跨接地线，留作日后与箱体外壳连接的跨接地线，上下的成排管路采用圆钢弯成S弯焊接连通:跨接恻钢不得扳死弯及断点，不准用电饵煨弯。ID所有的预埋的管线必须用一致的堵头堵严，盒内用木屑封堵严实，预理的盒子在其上方及下方应用钢筋固定，以防浇混凝土时导致盒子变形。12）强
5、、弱电插座之间间距必须大于50cm,插座与暖气片保持大丁30cm距离，插座与煤气管道大于30cm。2、管内穿线D工艺潦程：选择导线一穿带线一扫管一放线及断线一导线与带线绑扎一带护口一穿线导线接头一接头包扎一线路检杳绝缘据测。2）材料要求:本工程采用铜芯聚氯乙烯绝缘导线及YJY电缆，要求导线的规格，型号符合设计要求，并有出厂合格证0A、B、C三相分别为黄、绿、红，零线为淡兰色，接地线为黄绿双色线，回火线使用白色线.3）具体措施：将布条的两端牢固地绑扎在带线上，两人来回拉动带线将管内杂物清净，检查管路是否畅通，走向及盒、箱位置是否符合设计及施工图要求.穿线前护口应齐全、管路较长弯曲过多，可向管内吹
6、入适量滑石粉，两人配合协调，一拉一送。放线前按施工图对导线规格、型号进行核对，剪断导线应对导线留有余量。开关插座及灯位盒内预留150mm,配电箱内导线预留长度为箱体周长的1/2。导线在变形缝处，补偿装置应活动自如，导线应留有一定余量.本工程导线采用压线帽压接，压线附分为6及8,分别为红色及白色。剪断导线后削去线皮11.2cm,消除氧化物，将线芯插入压线幅的压接管内，若填不实，将线芯折回头（剥长加倍），填满为止,线芯插到底,导线绝缘与压接管口平齐，用专用压接钳压实。绝缘导线的中间和分支接头，应用粘塑料绝缘带均匀缠绕严密，然后再用黑胶布包扎，接头处用黑胶布封严密成枣核状，并不低丁原有绝缘程度。导线
7、连接及压接线外子应严格按规范进行，连接牢固不伤线芯，不能增加导线的阻值及降低绝缘程度。导线穿好后包扎平整严密，穿线后管内不得积水及潮气。穿线完毕后,应用摇表测线路，照明回路采用500伏摇表测其绝缘电阻不小于0.5MC,动力线路采用100O伏摇表，其绝缘电阻不小于IVQ,并做好记录。2配电系统380/22OV低压配电系统采用三相五线制TN-S系统，N与PE分开。一般由变配电室引一根40*4接地扁钢至各强电竖井中作为PE线或用五总电缆引出。对冷冻机房、水泵房等重要负荷采用放射式配电系统，由低印柜以日以电缆放射方式将电源直接送到该处电源接线箱然后二级配电0对小型用小设需采用树干式配电系统。对于各层照
8、明由低压柜引出电源经各竖进配电再向各区配电，消防设备均采用双电源供电，末端配电箱可自动切换电源。配电线路一般为交联电力电缆，由变电所出沿柝架经强电竖井中电缆出线引至办公楼各层或库区内四周桥架向各配电箱供电。3电缆桥架或线槽敷设1、支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化牛.产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装“在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠柱支架安装或层桥架下弦构件安装。吊装采用在预埋铁上焊接，罪安装及支架固定采用膨胀螺栓固定，支架间距超过2m0在直线段和非直线段连接
9、外、过隹筑变形健处和弯曲半径大于30Omm的非直线段中部增支M架,支吊装安装应保证桥架水平度或垂直度符合要求。2、桥架安装聘现场测量尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。桥架材质、型号、厚度以及附件满足设计要求。桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。跨越建筑物变形缝的桥架应按我们的4钢制电缆桥架安装工艺做好伸缩处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面同内水平度偏差不超过5mmm,直线度偏差不超过5mmm0桥架与桥架之间用1611m,软铜线
10、进行跨接，再将桥架与接地线相连，形成通路，4开关、插座、灯具等电安装1、开关插座安装（1）安装前应先清理开关、插座盒内的夹渣、夹块等杂物,因预埋过深（3.5mm）的个别盒要重新安装，加装食盒。（2）同室内安装的开关、插座的高度差不应大于5三,并列安装相同型号的开关、插座高度差不超过Imm,暗装开关之间留有一定的距离，并距门框0.15-0.2111,开关位理应与灯位相时应，开关的切断位苴应一致，且操作灵活，接点接触可靠。暗装插座、开关的面板应端正、并紧贴墙面。（3）电器灯具的相线应经开关控制，插座的接线应符合下列归定：A、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接：电相三
11、孔插座，面对插座的右孔与相线连接，左孔与零线连接：B、单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。C,接地（PE）或接零（PEN）线在插座间不串联连接.（4）交、直潦或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座均不能比相插入。（5）先将盒内甩出的导线留出检修长度，注意不要碰伤线芯，再将线芯直接接入线孔内，并用顶丝将其压紧,然后将开关或插座推入盒内，并与墙面平齐，并上紧固定螺丝。2、灯具安装（1）安装工序：灯具检杳一组装一灯具安装一通电试亮（2）灯具的型号、规格必须符合设计要求和国
12、家标准的规定。灯内配线严禁外露，灯具备件齐全，无机械损伤、变形、油漆脱落，灯罩破裂、灯箱歪翘等现象。所有的灯具应有产品合格证。（3）照明灯具使用的导线其电压等级不得低交流500伏，其最小线芯截面应符合规范要求，（4）灯具的安装严格按照说明书、标准图进行，必须格外注意观感质量、标高位置要正确可花，安装应牢固。（5）螺口灯头的接线应符合下列要求：A、相线（火线）应接在中心触点的端子上，零线接在螺纹的端子上。B、灯头的绝缘外壳不应有漏电。（6）嵌入顶棚内装饰灯具安装，应符合下列要求：A、灯具固定在专设的框架上，电源线不应贴近灯具外壳，灯线应留有余量，固定灯罩的边框边缘应紧贴在顶棚内。B,矩形灯具的边
13、缘应与顶棚的装修直线平行，如灯具对称安装时，其纵横中心轴线应在同一条直线上，偏斜不应大于5mm,C、荧光灯管组合的开启式灯具，灯管排列应整齐，其金属间隔片不应有穹曲扭斜等缺陷.D、必须接地的灯具其金属外壳与接地线应用螺栓连接牢固，花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重员的2倍做过我试脸。E、当灯具距地面海度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。（7）本工程所有空外灯具功率因素大于0.9（若达不到此值，供货商应采取补偿措施，以满足设计要求）。所有室内日光灯采用高质量电子镇流器（长寿命，对弱电系统无干扰，高次谐波小），光源采用高光效，三基色灯管。所有灯具的金底底座应与PE线连接，
