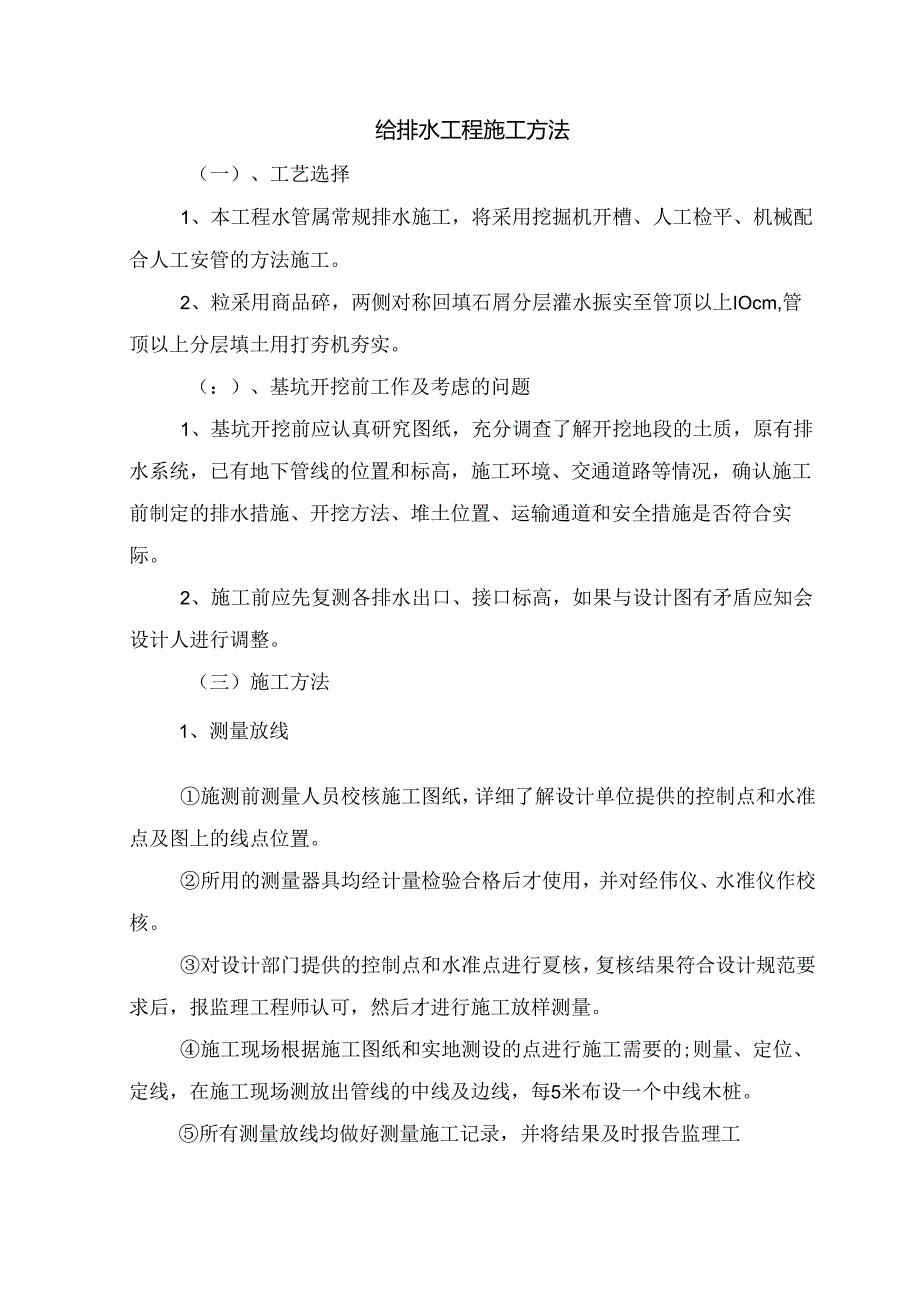

1、给排水工程施工方法（一）、工艺选择1、本工程水管属常规排水施工，将采用挖掘机开槽、人工检平、机械配合人工安管的方法施工。2、粒采用商品碎，两侧对称回填石屑分层灌水振实至管顶以上IOcm,管顶以上分层填土用打夯机夯实。（：）、基坑开挖前工作及考虑的问题1、基坑开挖前应认真研究图纸，充分调查了解开挖地段的土质，原有排水系统，已有地下管线的位置和标高，施工环境、交通道路等情况，确认施工前制定的排水措施、开挖方法、堆土位置、运输通道和安全措施是否符合实际。2、施工前应先复测各排水出口、接口标高，如果与设计图有矛盾应知会设计人进行调整。（三）施工方法1、测量放线施测前测量人员校核施工图纸，详细了解设计单

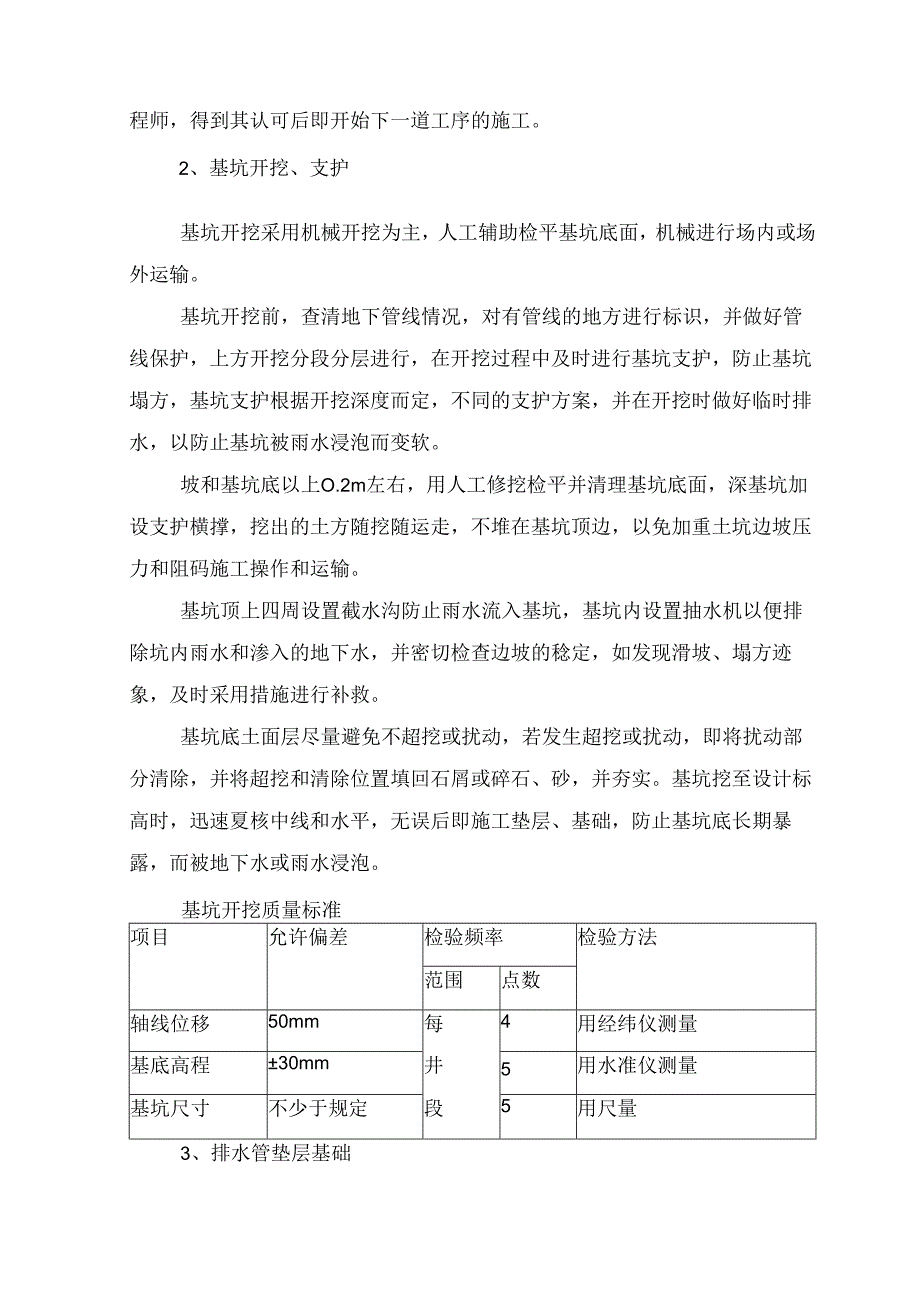

2、位提供的控制点和水准点及图上的线点位置。所用的测量器具均经计量检验合格后才使用，并对经伟仪、水准仪作校核。对设计部门提供的控制点和水准点进行夏核，复核结果符合设计规范要求后，报监理工程师认可，然后才进行施工放样测量。施工现场根据施工图纸和实地测设的点进行施工需要的;则量、定位、定线，在施工现场测放出管线的中线及边线，每5米布设一个中线木桩。所有测量放线均做好测量施工记录，并将结果及时报告监理工程师，得到其认可后即开始下一道工序的施工。2、基坑开挖、支护基坑开挖采用机械开挖为主，人工辅助检平基坑底面，机械进行场内或场外运输。基坑开挖前，查清地下管线情况，对有管线的地方进行标识，并做好管线保护，上
3、方开挖分段分层进行，在开挖过程中及时进行基坑支护，防止基坑塌方，基坑支护根据开挖深度而定，不同的支护方案，并在开挖时做好临时排水，以防止基坑被雨水浸泡而变软。坡和基坑底以上O.2m左右，用人工修挖检平并清理基坑底面，深基坑加设支护横撑，挖出的土方随挖随运走，不堆在基坑顶边，以免加重土坑边坡压力和阻码施工操作和运输。基坑顶上四周设置截水沟防止雨水流入基坑，基坑内设置抽水机以便排除坑内雨水和渗入的地下水，并密切检查边坡的稔定，如发现滑坡、塌方迹象，及时采用措施进行补救。基坑底土面层尽量避免不超挖或扰动，若发生超挖或扰动，即将扰动部分清除，并将超挖和清除位置填回石屑或碎石、砂，并夯实。基坑挖至设计标

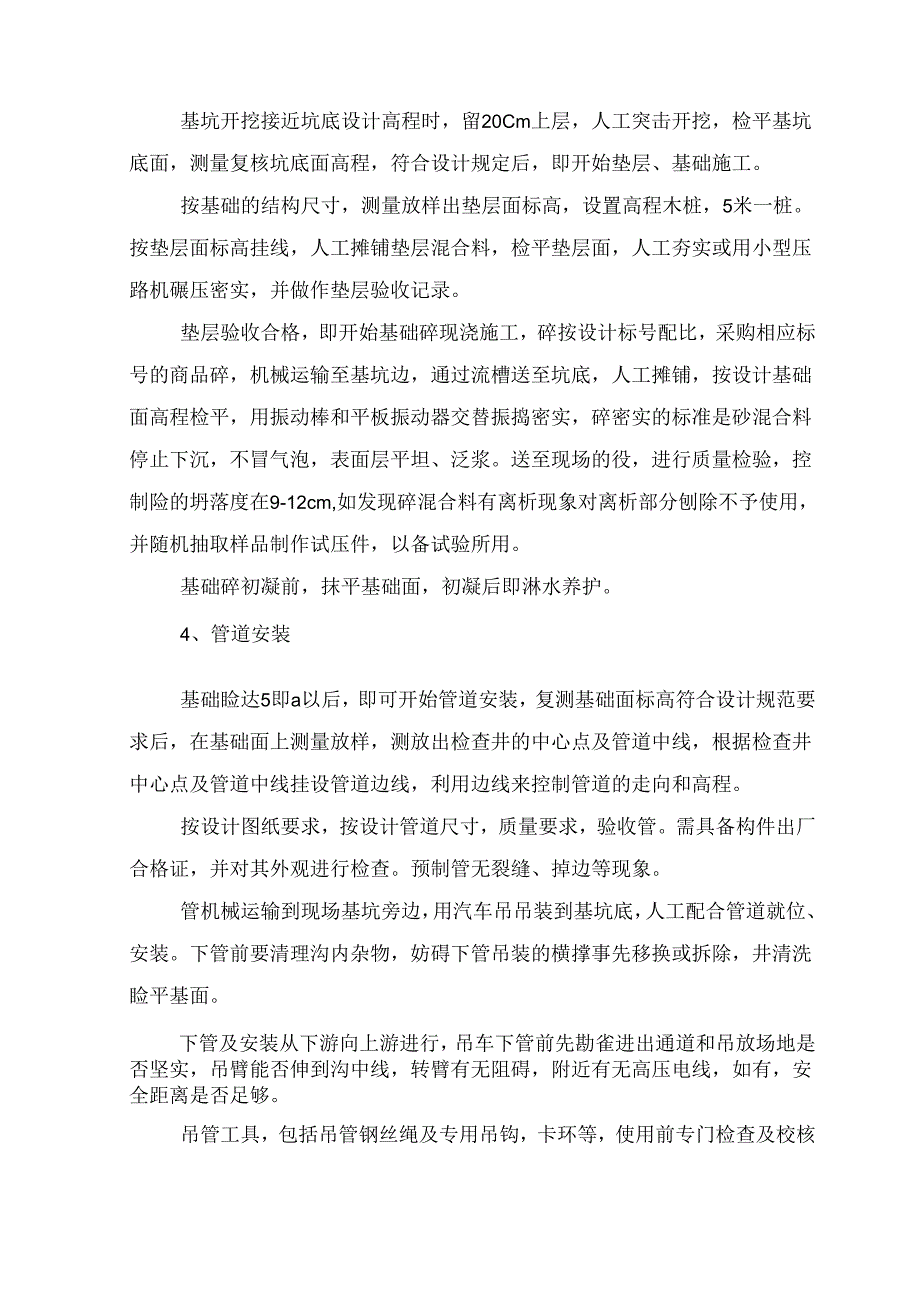

4、高时，迅速夏核中线和水平，无误后即施工垫层、基础，防止基坑底长期暴露，而被地下水或雨水浸泡。基坑开挖质量标准项目允许偏差检验频率检验方法范围点数轴线位移50mm每4用经纬仪测量基底高程30mm井5用水准仪测量基坑尺寸不少于规定段5用尺量3、排水管垫层基础基坑开挖接近坑底设计高程时，留20Cm上层，人工突击开挖，检平基坑底面，测量复核坑底面高程，符合设计规定后，即开始垫层、基础施工。按基础的结构尺寸，测量放样出垫层面标高，设置高程木桩，5米一桩。按垫层面标高挂线，人工摊铺垫层混合料，检平垫层面，人工夯实或用小型压路机碾压密实，并做作垫层验收记录。垫层验收合格，即开始基础碎现浇施工，碎按设计标号配
5、比，采购相应标号的商品碎，机械运输至基坑边，通过流槽送至坑底，人工摊铺，按设计基础面高程检平，用振动棒和平板振动器交替振捣密实，碎密实的标准是砂混合料停止下沉，不冒气泡，表面层平坦、泛浆。送至现场的役，进行质量检验，控制险的坍落度在9-12cm,如发现碎混合料有离析现象对离析部分刨除不予使用，并随机抽取样品制作试压件，以备试验所用。基础碎初凝前，抹平基础面，初凝后即淋水养护。4、管道安装基础睑达5即a以后，即可开始管道安装，复测基础面标高符合设计规范要求后，在基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。按设计图纸要求
6、，按设计管道尺寸，质量要求，验收管。需具备构件出厂合格证，并对其外观进行检查。预制管无裂缝、掉边等现象。管机械运输到现场基坑旁边，用汽车吊吊装到基坑底，人工配合管道就位、安装。下管前要清理沟内杂物，妨碍下管吊装的横撑事先移换或拆除，井清洗睑平基面。下管及安装从下游向上游进行，吊车下管前先勘雀进出通道和吊放场地是否坚实，吊臂能否伸到沟中线，转臂有无阻碍，附近有无高压电线，如有，安全距离是否足够。吊管工具，包括吊管钢丝绳及专用吊钩，卡环等，使用前专门检查及校核是否符合安全规定，捆扎管f找好重心点，务使起吊平衡,吊车下管时，专人指挥，有明确、统一的指挥讯号。放管时下降速度均匀，到达沟底时低速轻放。下
7、管以后，将渠管排好，然后对线校正。校正时留ICm管头缝,并注意管内流水位是否相平，不相平时垫平。全井段管子移正型平后，在管底两旁用石子楔稳不使移动。凡同一井段的管道，因工作条件而须分段作业时，严格控制中线和标高，每次续装时必须校核中线和标高，并和已装管段取直取顺。自下游开始装管时，园形检查井要使管外径两端与井内壁接触吻合,而装上游井时，若管长不适合，亦以伸入到管外径两侧能接触井内壁为止，超长部分截除。管道稳定后，再复核一次流水高程，符合设计标高后才进行接口抹带工作。5、检查井管道安装后即可进行检查井的砌筑，砌筑前将井位基础而洗刷干净，定出中点，划上砌筑位置和砌筑高度，以便操作。砌筑检查井所用砖
8、砌体，质量符合设计、规范要求。砌砖前，让砖吃透水，表面润湿。砖搬运小心堆放，避免不必要的破损。砌筑圆井，注意圆度。挂线校核内径，收口段要每皮检查，看有无偏移。在井下部干管伸入处，特别是管底两侧，用砂浆碎破捣密实，其余逐层砖砌包妥当，务使不渗漏。砌筑圆形检查井勿使上下皮对缝。污水检查井内外用1:2水泥砂浆批荡20mm厚，每砌筑50CnI高即批档一次，做到随砌随抹灰。这样可以减少砌井过程中抽排水量，雨水检查井只需内批荡。渠管介入进水弁和检查井内的部份，把它凿到与内壁齐平，并用砂浆抹修平整。各种井每天的砌筑高度，不超过2m,每天砌筑结束时，清除跌落在井内灰浆砖碎。整个井砌筑完成后，清除井内脚手架、垫脚废、临时堵水基或导槽，并封堵脚手架眼。井砌完后，及时装上预制井环，安装前校核井环面标高与路面标高是否一致。无误后，再坐浆垫稳。检查井砌筑质量要求：圆井身内径圆顺，有足够的圆度。陡壁砌结保证灰浆饱满、平整：抹灰抹实压光，无空鼓、裂缝等现象：井内流槽平顺：内、外批荡光亮：井环、井盖完整无损，安装平衡，位置正确。6、回填稳管碎及检查井砌筑完毕内外养护到足够强度后，即开始基坑回填。若为污水管道，按规范要求在回填前作闭水试验，合格后才进行土方回填施工。回填前拆除基坑内支撑，清理坑内杂物。基坑两侧填土方砂至管带面以上IOCM,并用水冲实，以上用土分层夯实，层厚不大于30cm,密实度达到95%。
