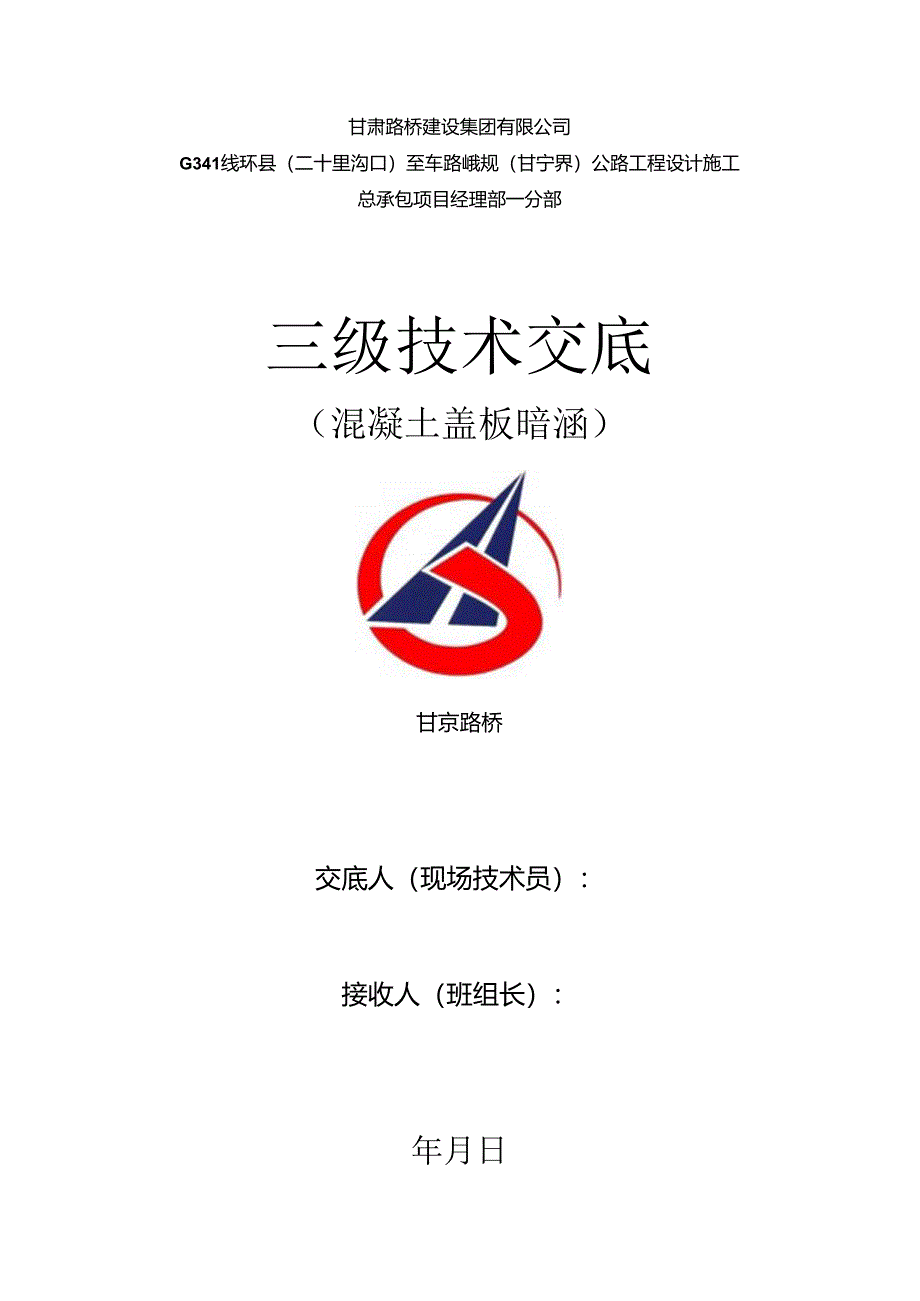

1、甘肃路桥建设集团有限公司G341线环县（二十里沟口）至车路峨规（甘宁界）公路工程设计施工总承包项目经理部一分部三级技术交底（混凝土盖板暗涵）甘京路桥交底人（现场技术员）：接收人（班组长）：年月日现场施工交底单项目名称：G341线二车公路项目一分部编号：GS1.Q-ECG1.-002分项工程名称濡凝土叠板1涵工程部位交底人接受人交底时间主要参加人员交底内容一、准备工作主要机具：交流电焊机、发电机、水准仪等。施工前应首先消除场地表面杂行和浮,平接场地，并测量撤出开挖边线。二、施工方法施工工艺流程图:盖板涵施工前，首先由现场技术人员确定出盖板涵中心线、纵轴轴线、方向和高程，准确的定出萩板海轴线与线路
2、中心线的准确位置。（2）基坑开挖采用挖掘机开挖，人工辅助清理。按地质水文资料并结合现场情况决定开挖坡度、开挖范用和防排水措施。基坑底面在基础四周年边根据现场情况预留宽度作为鹿工面。机械挖土石预留1020cm厚度采用人工开挖，并严禁基坑超挖。基坑开挖后的断面要求平顺，同时保证基坑底土石无明显扰动现象，坑壁无松散土右或坑洞。（3）基底检验基坑开挖后，应检查以下内容：基底平面位置，尺寸及高程是否符合设计要求。当开挖到设计高程时，应首先检验基底承载力，要求不小丁1.50kPa.在基底承载力满足设计要求并报监理工程师检验基底，检验合格后，及时进行下一步施工，以免地卜.水或地表水浸泡地基，影响基底承载力。
3、在施工过程中，若发现地质有异，应及时通知项目部变更，另作处理。（4）基础换填基础换填采用1.0m深水泥稳定砂砾，要求水泥掺入量不小于5%,换填压实度必须达到96%以上。换填应分层铺设、分层压实，每乂厚度压实后控制在25C1.n以内，压实采用压路机碾压，碾压前注意控制好填料的圾住含水量，水泥稳定砂砾最上一层施工完成后，检杳高程和平整度，并修理平整。（5）钢筋加工及安装钢筋的规格、尺寸、种类数量，严格按照设计图纸要求进行钢筋下料加工。钢筋的加工a钢筋的表面洁净，使用前将表面油渍、漆皮、鳞锈等清除干净。b.钢筋须平直，无同部弯折。纲筋连接a.钢筋接头采用电如焊，两钢筋搭接端部预先折向一恻，使两侧搭接
4、钢筋的轴线一致。接头双面焊健长度25d,单面搭接长度Od（1为钢筋直径），焊缝必须饱满，焊渣敲除干净。b受力钢筋焊接接头设置在内力较小处，并错开布困，同截面焊接接头长度（35d）内钢筋接头面积不大乎50%接头与钢筋弯曲处的距离不小1.d钢筋安装钢筋在现场进行加工。钢筋安装前，先由现场技术人员测放出特征点位置及标高，并用墨斗弹线，根据测址成果绑扎钢筋,钢筋绑扎时，先架立骨架筋，在骨架上标明其它钢筋位置，再逐一绑扎其余钢筋。（6）模板安装模板尺寸采用钢模，每块模板面积不小丁75W以上，要有足够的强度,刚度和稔定性；能承载所浇筑混凝上例压力及施工荷载，保证涵洞结构尺寸的正确。模板安装必须牢固可靠，接
5、缝严密.必须做到不跑模,不胀模.模板与混凝土的接触面必须清理干净，并涂刷隔离剂。混凝土浇注前，模板内的积水和杂物必须清理干净。检验模板的几何尺寸、表而平整度、垂直度、高程、模板接缝。(7)基础险施工基础能(C25)由搅拌站集中供料，用罐乍运输，在施工前将睑浇筑顶面位置标记清楚，用混凝土泵车将碎送入模内，混凝土应分层浇注，分层振捣,在振捣时严禁过振和漏振，并泮格控制混凝土的顶面高程.(8)墙身模板施工墙身支做模板时，全部采用钢模。模板安装前，将模板清洗T净，涂刷脱模剂，垫块采用同标号混凝土垫块。脚手架搭设要有足够的强度，以免浇筑碎过程中出现涨模漏浆现缴。模板安装允许偏差和检险方法序号项目允许偏差
6、(mm)方法1轴线位置基训5尺量每边不少于2处涵身52表面平整度52国靠尺和塞尺不少于3处3高程基础5测ffi涵身54两模板内侧宽度+10,-5尺量不少于3处5相邻两板表面商低差2尺量(9)墙身堵施工涵洞墙身分节一次性浇筑C25混凝土，由搅拌站集中供料，用罐车进行运输至工地，用泵车将混凝土注入模内浇注。用振捣棒分层振捣密实，分层厚度不得超过30cm,振捣呈梅花型插振，避免漏振或过振.振捣棒不得碰撞模板，以防模板变形、跑模或胀模现象的发生。磴拆模后，及时用上工布覆盖，洒水养护。(10)台帽模板施工施工工艺同墙身工艺。(I1.)台帽碎施工施工工艺同墙身工艺。(12)进出口施工本涵进口接人行踏步上空
7、加设雨棚，出口挡堵封死.人行踏步基础、挡墙墙身与左侧封门基础、封口挡墙墙身均采用C20混凝土，人行踏步与钢筋碎挡墙顶基座采用C25混凝土。施工工艺同基础、墙身工艺。(13)沉降缝施工涵洞进行分节浇注，相邻两节墙身沉降缝必须与基础沉降缝相对，避免出现错缝和咬缝现象,以防止不均匀沉降出现裂纹。沉降缝施工前，缝内应清扫干净，保持干燥，不能有杂物和积水。基础及增身沉降待涵洞施工完成后，基础沉降缝填嵌徐沥青木板或沥者砂，并在流水面用1:3水泥砂浆填塞深15Cm以上：在基础顶而以上，洞身接筑外侧以热沥者浸制麻筋填寒，深度为5cm,洞身内侧以水泥砂浆填寒，深度为15cm,中间空隙填以粘土：涵洞外(W在涵洞与
8、侦土接触部分均涂沥青两道，每道厚度1.5mm,涂后不再另抹砂浆，在涵洞外层防水层施工完成后才可进行下一道工序。沉降缝的质量应达到缝宽均匀，缝身竖直，环向贯通，填塞密实，外表整洁。(14)墙背回填应在涵身结构混凝土或砌体砂浆达到设计强度后进行。填筑必须从涵洞两(W同时、对称、水平分层施工，禁止,侧填石渣造成偏压，并逐层碾压密实，墙角用夯机夯实。涵洞两侧挡墙部分和涵顶1.Om以内高度范围，采用轻型机械施工，并防止施工机械冲撮、推压结构物，涵顶填筑厚度在1.OnI以内时，严禁用振动式压实设备进行碾压。三、涵洞施工注意事项(1)涵洞的进出口施工应根据设计要求，并结合现场实际情况，注意与原地形的顺接。(
9、2)涵洞沉降缝处两相邻墙面应竖直、平整，不得出现锯齿形，并用防水材料填塞。填缝材料应具E弹性、不透水性、密封性。(3)涵顶填土厚度必须满足设计要求的最小厚度时，才能允许机械通过o(4)如有技术方面交底不清楚，不许擅自做主施工,必须通知现场技术员，待技术员安排讲清后继续施工。(5)每道工序必须向技术员报检，特技术员检验合格并报监理检验合格后方可进行下道工序.五、安全环保措施1、严格按操作规程施工，各司机人员必须持证上岗.所有人员进入施工作业区，必须将安全帽等防护用品佩带齐全。2、作业场地的电路布置要规他化，所有的机械电缆应定期检查，防止漏电伤人.3、在开挖的换填基坑周围设置围栏与锥筒，不得在基坑旁逗留，以防掉入坑内。4、施工作业中不允许废土废液随便乱倒，应保证工作面整齐干净，不得造成环境污染。技术负责人意见：质检负责人意见：注：1、本交接表应包括技术要求、工期、质量、主要技术指标等(三级交底单12、此表一式三份，项目部备案一份,现场技术员一份，劳务代表或班组负责人一份.3、此去适用于现场技术员向施工班组负夫人的交底
