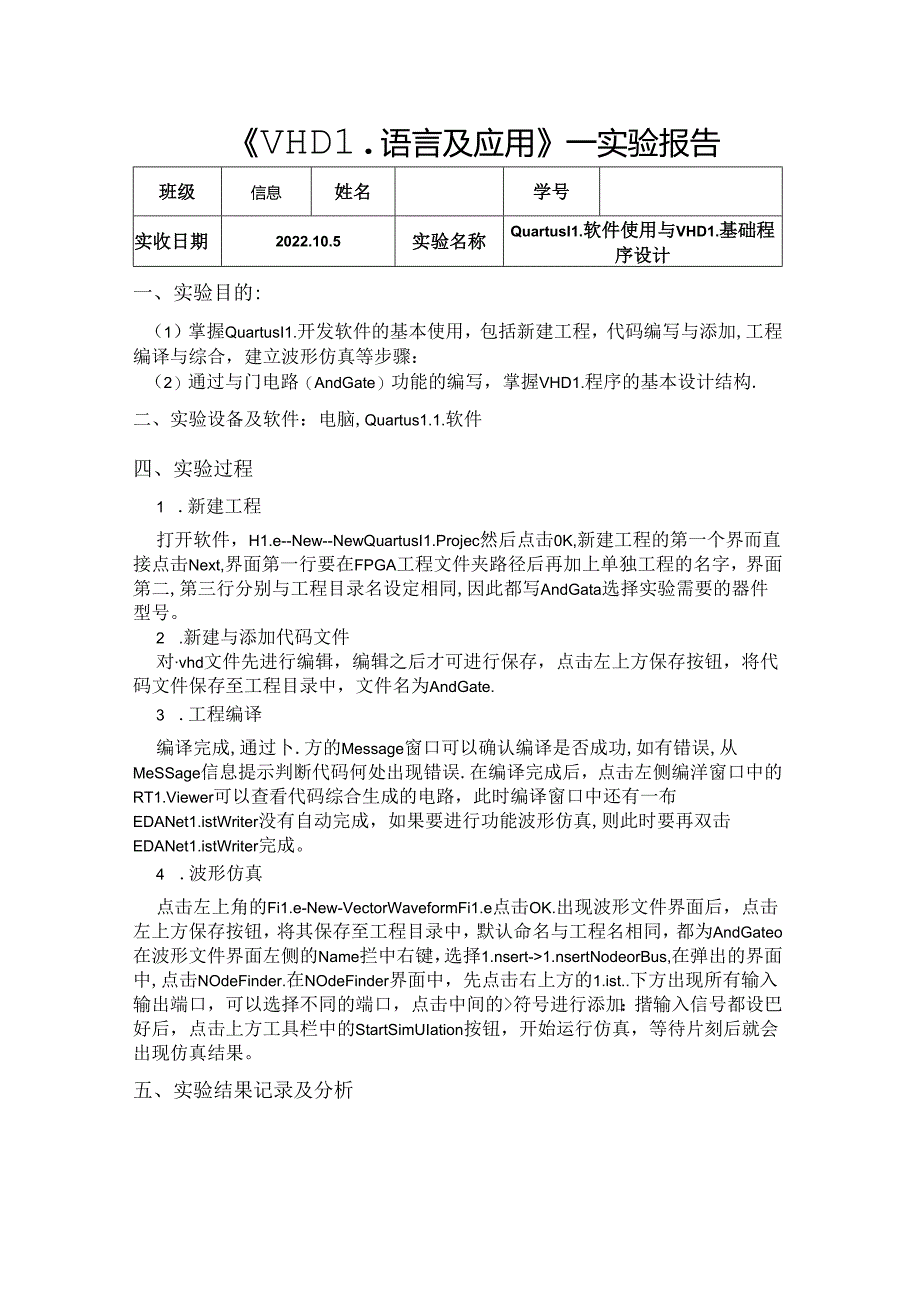

1、VHD1.语言及应用一实验报告班级信息姓名学号实收日期2022.10.5实验名称QuartusI1.软件使用与VHD1.基础程序设计一、实验目的:（1）掌握QuartusI1.开发软件的基本使用，包括新建工程，代码编写与添加,工程编译与综合，建立波形仿真等步骤：（2）通过与门电路（AndGate）功能的编写，掌握VHD1.程序的基本设计结构.二、实验设备及软件：电脑,Quartus1.1.软件四、实验过程1 .新建工程打开软件，H1.e-New-NewQuartusI1.Projec然后点击0K,新建工程的第一个界而直接点击Next,界面第一行要在FPGA工程文件夹路径后再加上单独工程的名字，
2、界面第二,第三行分别与工程目录名设定相同,因此都写AndGata选择实验需要的器件型号。2 .新建与添加代码文件对vhd文件先进行编辑，编辑之后才可进行保存，点击左上方保存按钮，将代码文件保存至工程目录中，文件名为AndGate.3 .工程编译编译完成,通过卜.方的Message窗口可以确认编译是否成功,如有错误,从MeSSage信息提示判断代码何处出现错误.在编译完成后，点击左侧编洋窗口中的RT1.Viewer可以查看代码综合生成的电路，此时编译窗口中还有一布EDANet1.istWriter没有自动完成，如果要进行功能波形仿真,则此时要再双击EDANet1.istWriter完成。4 .波
3、形仿真点击左上角的Fi1.e-New-VectorWaveformFi1.e点击OK.出现波形文件界面后，点击左上方保存按钮，将其保存至工程目录中，默认命名与工程名相同，都为AndGateo在波形文件界面左侧的Name拦中右键，选择1.nsert-1.nsertNodeorBus,在弹出的界面中,点击NOdeFinder.在NOdeFinder界面中，先点击右上方的1.ist.下方出现所有输入输出端口，可以选择不同的端口，点击中间的符号进行添加：揩输入信号都设巴好后，点击上方工具栏中的StartSimUIation按钮，开始运行仿真，等待片刻后就会出现仿真结果。五、实验结果记录及分析rj/Ai1.uatQu,e3StM-R1.cKEANt1.itvritrw*4ucc*aaf1.0rror4.QMrrk1.r9Qt*4:rruncc*iUtion*m*v,i.。*rrv*r*ir4六、总结本次实验熟悉了QUartUSI1.的使用方法，以及使用时应该注意的问题。学习fVHD1.语言。在实验中应该注意语言的格式要求，留意语法标准，整理好逻辑思维的同时保证格式正确。有了这次实验对这门课有了更加深入的了解。
