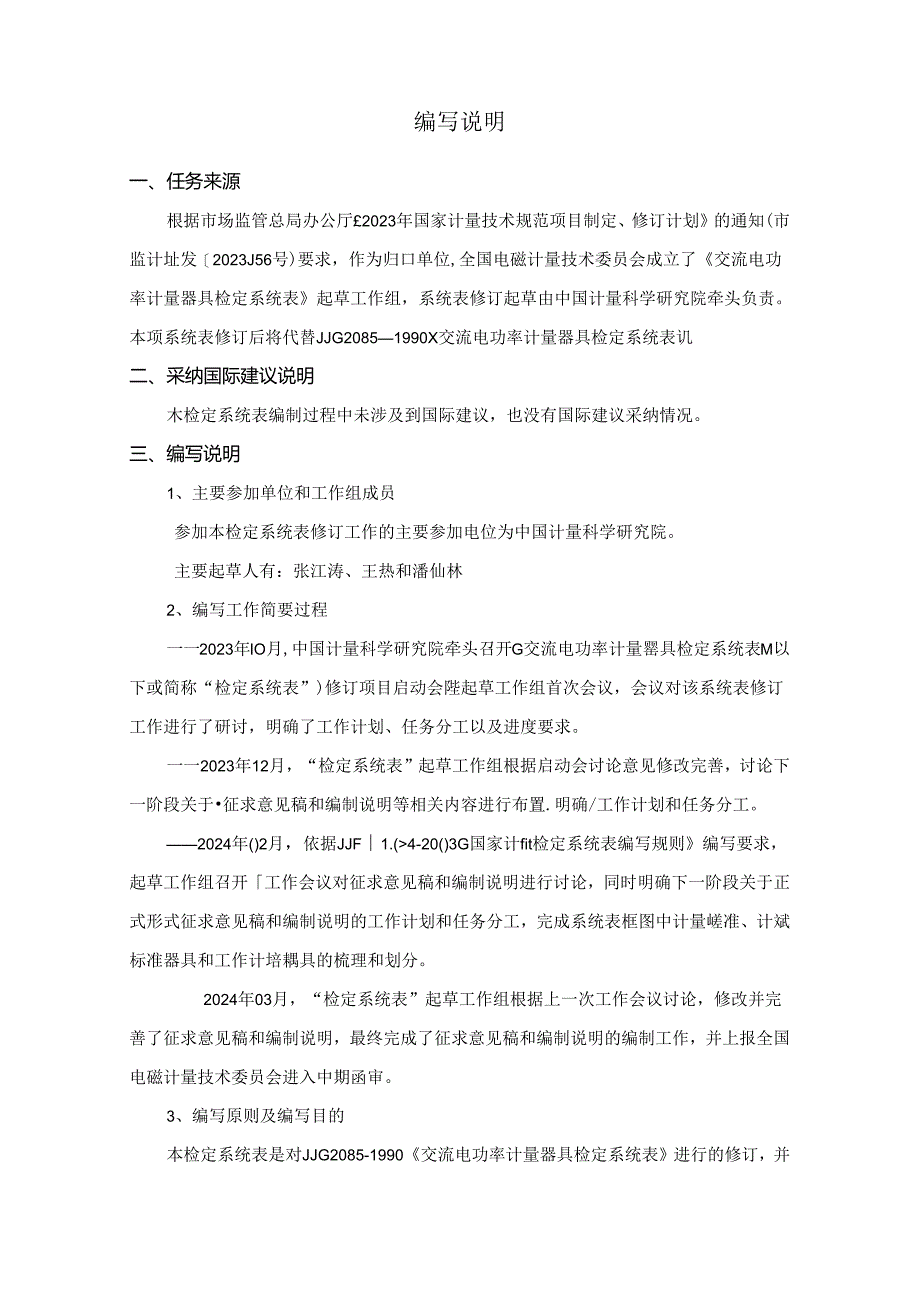

1、国家计量技术法规交流电功率计量器具检定系统表编写说明交流电功率计量器具检定系统表修订起草工作组编写说明一、任务来源根据市场监管总局办公厅2023年国家计量技术规范项目制定、修订计划的通知(市监计址发2023J56号)要求，作为归口单位,全国电磁计量技术委员会成立了交流电功率计量器具检定系统表起草工作组，系统表修订起草由中国计量科学研究院牵头负责。本项系统表修订后将代替JJG20851990X交流电功率计量器具检定系统表讥二、采纳国际建议说明木检定系统表编制过程中未涉及到国际建议，也没有国际建议采纳情况。三、编写说明1、主要参加单位和工作组成员参加本检定系统表修订工作的主要参加电位为中国计量科学
2、研究院。主要起草人有：张江涛、王热和潘仙林2、编写工作简要过程一一2023年IO月,中国计量科学研究院牵头召开G交流电功率计量罂具检定系统表M以下或简称“检定系统表”)修订项目启动会陛起草工作组首次会议，会议对该系统表修订工作进行了研讨，明确了工作计划、任务分工以及进度要求。一一2023年12月，“检定系统表”起草工作组根据启动会讨论意见修改完善，讨论下一阶段关于征求意见稿和编制说明等相关内容进行布置.明确/工作计划和任务分工。2024年()2月，依据JJF1.(4-20()3G国家计fit检定系统表编写规则编写要求，起草工作组召开工作会议对征求意见稿和编制说明进行讨论，同时明确下一阶段关于正

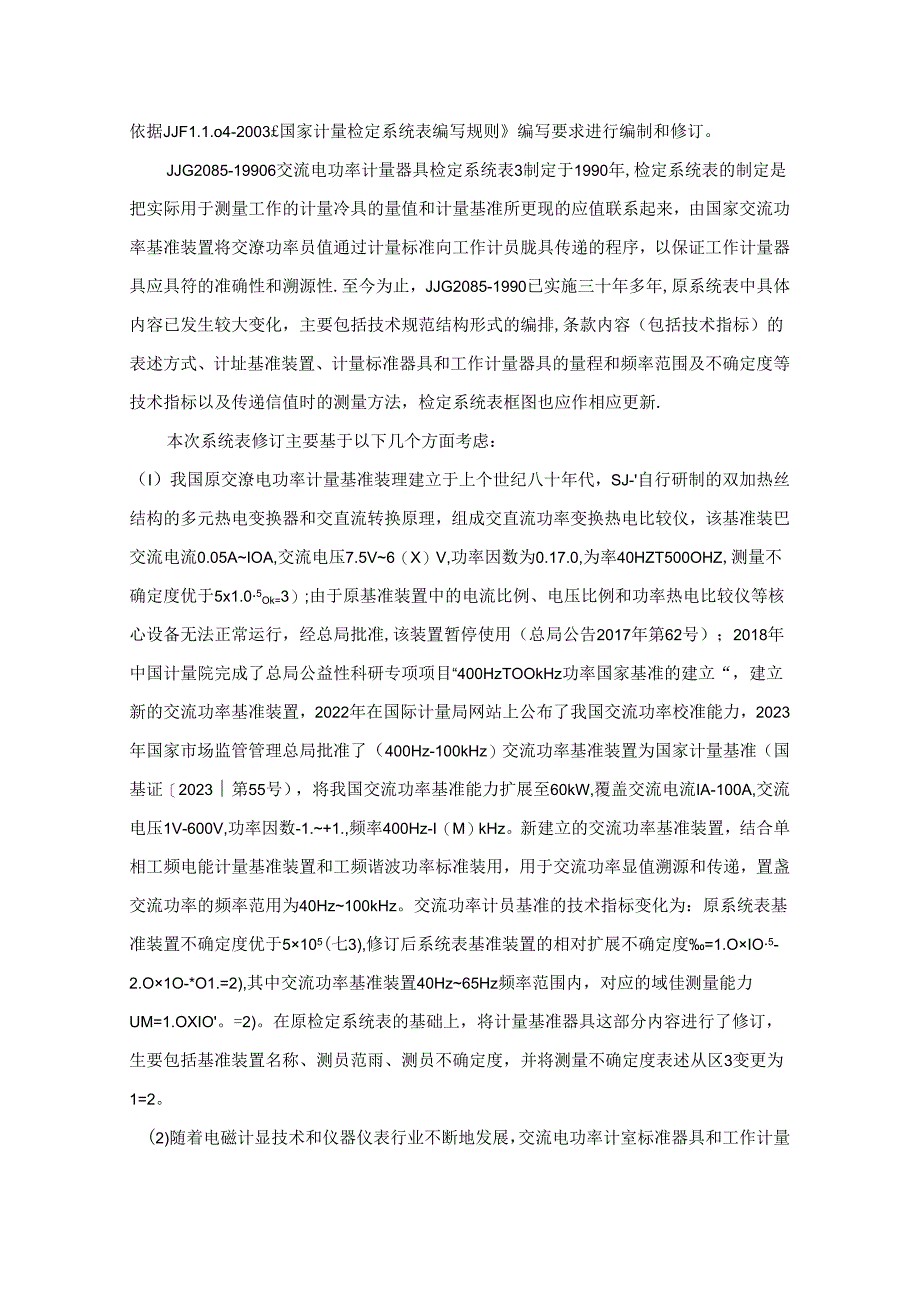

3、式形式征求意见稿和编制说明的工作计划和任务分工，完成系统表框图中计量嵯准、计斌标准器具和工作计培耦具的梳理和划分。2024年03月，“检定系统表”起草工作组根据上一次工作会议讨论，修改并完善了征求意见稿和编制说明，最终完成了征求意见稿和编制说明的编制工作，并上报全国电磁计量技术委员会进入中期函审。3、编写原则及编写目的本检定系统表是对JJG2085-1990交流电功率计量器具检定系统表进行的修订，并依据JJF1.1.o4-2003国家计量检定系统表编写规则编写要求进行编制和修订。JJG2085-19906交流电功率计量器具检定系统表3制定于1990年,检定系统表的制定是把实际用于测量工作的计量
4、冷具的量值和计量基准所更现的应值联系起来，由国家交流功率基准装置将交潦功率员值通过计量标准向工作计员胧具传递的程序，以保证工作计量器具应具符的准确性和溯源性.至今为止，JJG2085-1990已实施三十年多年,原系统表中具体内容已发生较大变化，主要包括技术规范结构形式的编排,条款内容（包括技术指标）的表述方式、计址基准装置、计量标准器具和工作计量器具的量程和频率范围及不确定度等技术指标以及传递信值时的测量方法，检定系统表框图也应作相应更新.本次系统表修订主要基于以下几个方面考虑：（I）我国原交潦电功率计量基准装理建立于上个世纪八十年代，SJ-自行研制的双加热丝结构的多元热电变换器和交直流转换原
5、理，组成交直流功率变换热电比较仪，该基准装巴交流电流0.05AIOA,交流电压7.5V6（X）V,功率因数为0.17.0,为率40HZT500OHZ,测量不确定度优于5x1.05Ok=3）;由于原基准装置中的电流比例、电压比例和功率热电比较仪等核心设备无法正常运行，经总局批准,该装置暂停使用（总局公告2017年第62号）；2018年中国计量院完成了总局公益性科研专项项目“400HzTOOkHz功率国家基准的建立“，建立新的交流功率基准装置，2022年在国际计量局网站上公布了我国交流功率校准能力，2023年国家市场监管管理总局批准了（400Hz-100kHz）交流功率基准装置为国家计量基准（国基
6、证2023第55号），将我国交流功率基准能力扩展至60kW,覆盖交流电流IA-100A,交流电压1V-600V,功率因数-1.+1.,频率400Hz-I（M）kHz。新建立的交流功率基准装置，结合单相工频电能计量基准装置和工频谐波功率标准装用，用于交流功率显值溯源和传递，置盏交流功率的频率范用为40Hz100kHz。交流功率计员基准的技术指标变化为：原系统表基准装置不确定度优于5105(七3),修订后系统表基准装置的相对扩展不确定度=1.OIO5-2.O1O-*O1.=2),其中交流功率基准装置40Hz65Hz频率范围内，对应的域佳测量能力UM=1.OXIO。=2)。在原检定系统表的基础上，将
7、计量基准器具这部分内容进行了修订，生要包括基准装置名称、测员范雨、测员不确定度，并将测量不确定度表述从区3变更为1=2。(2)随着电磁计显技术和仪器仪表行业不断地发展，交流电功率计室标准器具和工作计量器具在技术指标和测量能力方面不断提升,交流功率盘程和频率范围也不断扩展.目前市场上推出了一系列宽频带和宽量限的标准功率表、标准功率源、数字功率表及功率分析仪等交流功率测量仪器，被广泛应用于交流功率计做领域，实现交流功率量值传递,美国Radian公司、德国Zimmer公司、j国ZERA公司，德国EMH公司等推出J系列高精度工频标准功率表，另外大恒测控公司推出f高精度宽频功率测量标准，覆盖频率范围为4
8、0Hz-1.kHz：美国F1.uke公司6KX)系列谐波功率测量标准、日本横河公司和德国Rotek公司推出f宽频标准功率源，覆盖顼率范围为4()HzIkHz,另外大恒测控公司也推出宽频交流功率校准器如TA20(X)和TA2I00.用盖缴率范围为40Hz100kHz：另外日本横河公司推出了系列宽频功率分析仪，如WT5000、T3000、WTI8等，以及天恒测控公司推出的宽频功率测量标准TA3I00,覆盖交流功率测量领率位围上限至100kHz.,(3)在原检定系统表的基础上，将计量标准器具这部分内容进行了修订，主要包括计量标准器具名称、测量范围、测量不确定度，并将测量不确定度表述从上3变更为上2。
9、目前交流电功率计量标准器具，主要包括标准功率表、标准功率源、数字功率表和功率分析仪，参照原检定系统表，按照测量不确定度不同，对计量标准器具进行分类，其中标准功率表分为三类，如表1所示。表1标准功率表的费猫不确定度分类菽率范围Urd伙=2)第一类40Hz-IkHz5.ooM.oo4第二类40Hz-1kHz1.510-41.010-j第三类40Hz-IkHz5.0x1.(尸5.0x6标准功率源可分为三类，如表2所示。表2标准功率(的译及不确定度分类UK1.(k=2)40Hz-1.kHzIkHz-I(X)kHz第一类5.ooM.oo-i第二类1.5I01.0I0j1.010,1.5102第三类5.0
10、1.0-45.010-5.010M.0102功率分析仪可分为三类，如表3所示。表3功率分析仪的H1.盘不确定度分类Urd(zz2)40Hz-IkHzIkHz-1(X)kHz第一类I.OIO-4-5.OIO15.01.045.01.03第二类2.0x101.5x1031.5101.5102第三类5.O1O-1-5.O1O35.()IO-5.OIO2数字功率表可分为两类，如表4所东。表4数字功率表的费不确定度分类U1.(k=2)40Hz-IkHzIRHz-100kHz第一类2.0x101.5x031.510-1.5102第二类5.0x1.(尸5.0x1.(P5.010-5.0102(4)在原检定系
11、统表的基础上，将工作计量器具这部分内容进行了修订,主要包括工作计量器具名称、测员范围、最大允许误差，并采用相对误差形式描述工作计量器具对应的最大允许误差。目前交流电功率工作计量器具，主要包括交流功率表和交流功率测量装置及测量仪器，对应的最大允许误差为(1.5103-5.010i)o综上所述，目前我国交流电功率计量基准、计量标准及工作计证器具在技术指标和测量范围都有了很明显的变化，因此需耍时原交流电功率计量器具检定系统表进行修订，从而对计量基准器具、计量标准器具和工作计量器具相应的测址范围、技术指标及传递方法等进行修订和完善“JJFI1.(M-2(X)3国家计用检定系统表编写规则次JJFI(X)
12、I4通用计证术语及定义和JJF1059.1-2012测量不确定度评定与表示3共同构成支按本系统表制定工作的基础性系列规范。本系统表是对JJG2085/990交流电动率计量器具检定系统表进行修订。与JJG2085/990相比，除编辑性修改外，有关技术部分的变化主要如下：将交流电压范围从7.5V-600V调整为IV-6V;将交流电流范国从005A10A调整为00()1.A100A：将频率范围从40Hz将OOoHz调整为40Hz-100kHz;一将功率因数从01.1.调整为11;-不确定度表述从人=3变更为k=2.本检定系统表的历次版本发布情况为：一JJG2085-1990交流电功率计量潺具检定系统表讥交流电功率计批器具检定系统表修订起草工作组2024年()3月25日
